斯帕克X72CE手持火花磨床结构设计

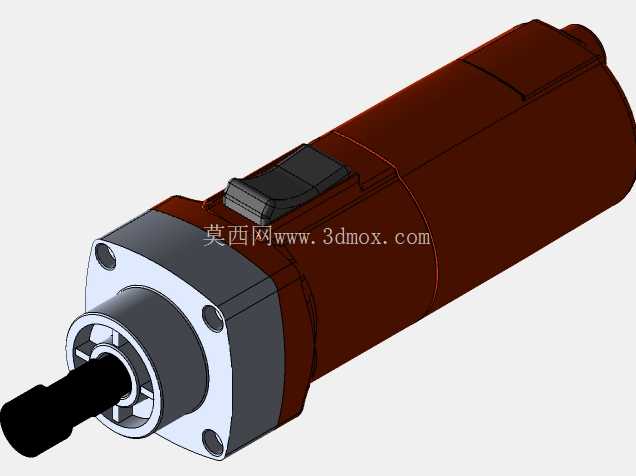

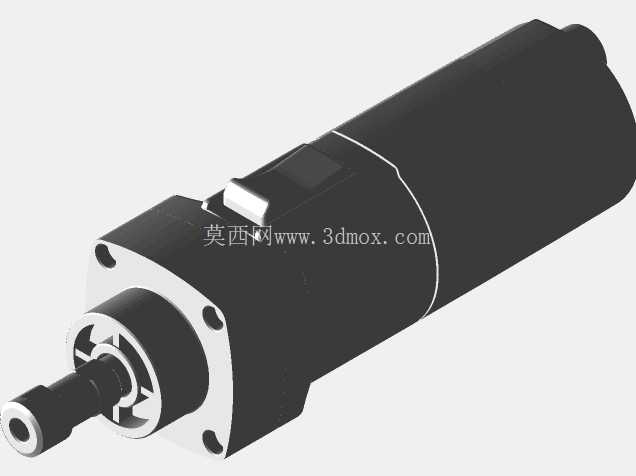

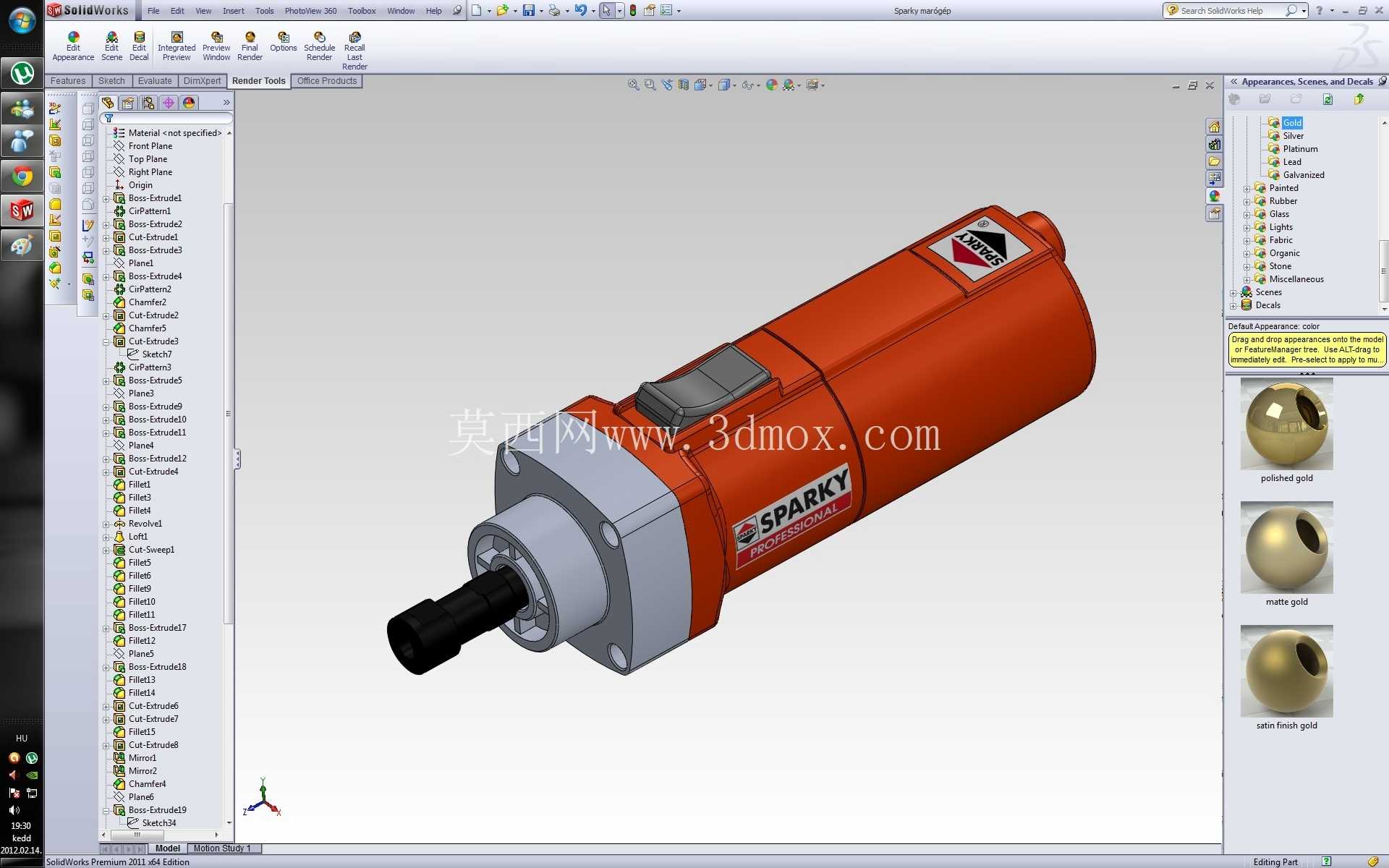

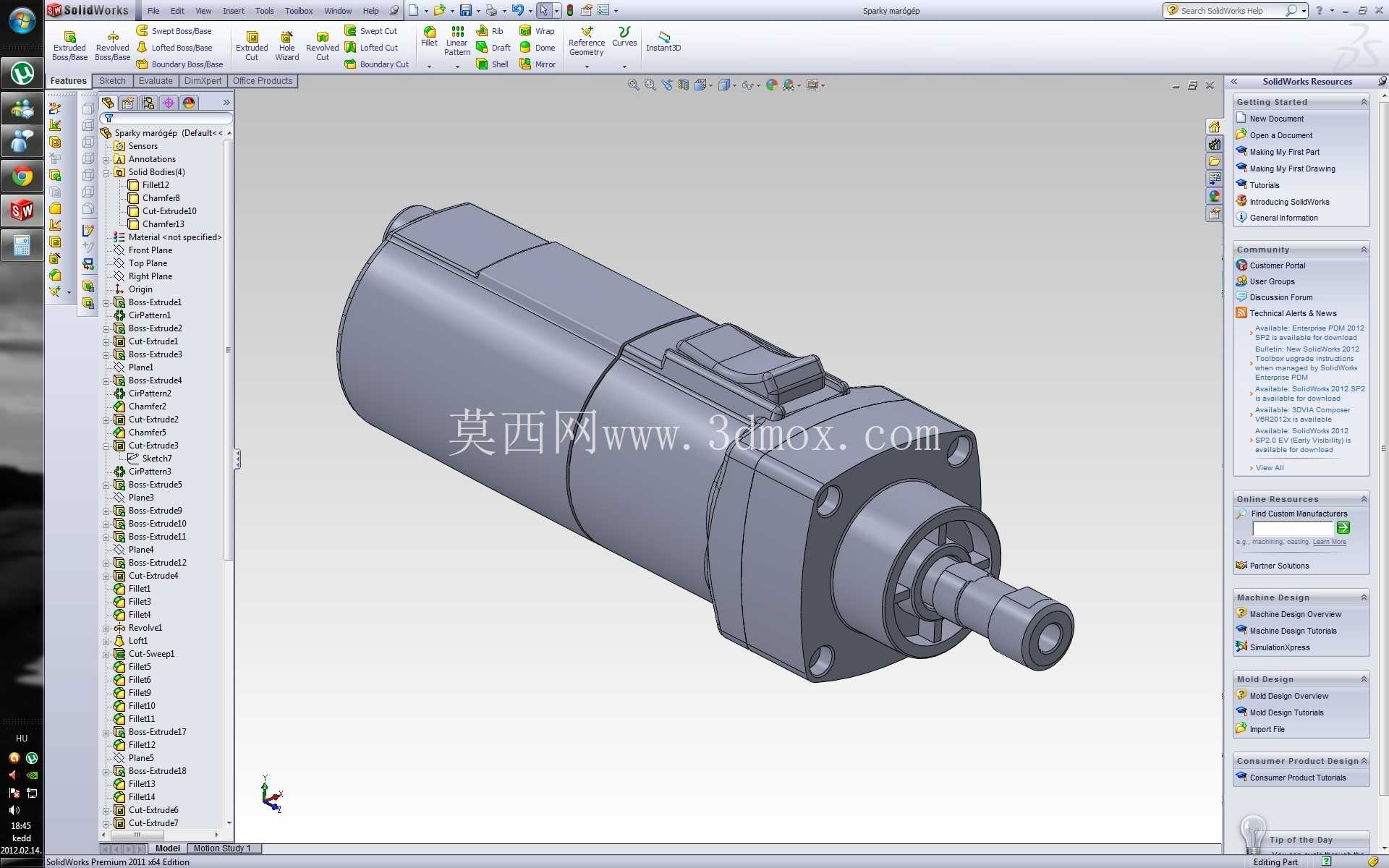

　　这款手持火花磨床的三维结构设计，核心围绕现场加工作业的灵活适配需求展开，区别于固定式磨床的工位限制，整机采用直筒式握持布局，将驱动单元、传动结构、输出主轴沿轴向同轴排布，最大程度压缩径向尺寸，可深入狭窄腔体、管道内壁、大型构件的边角区域完成加工作业，适配模具修配、铸件飞边清理、焊接余高打磨、小型孔位修磨、柱塞表面研磨等多类现场加工场景。从功能实现逻辑来看，整机动力输出端采用高转速串激电机作为动力源，电机转子与输出主轴之间设置行星减速增扭结构，在保证输出转速满足火花磨削线速度要求的同时，输出足够的切削扭矩，避免打磨过程中出现卡滞、转速骤降的问题。

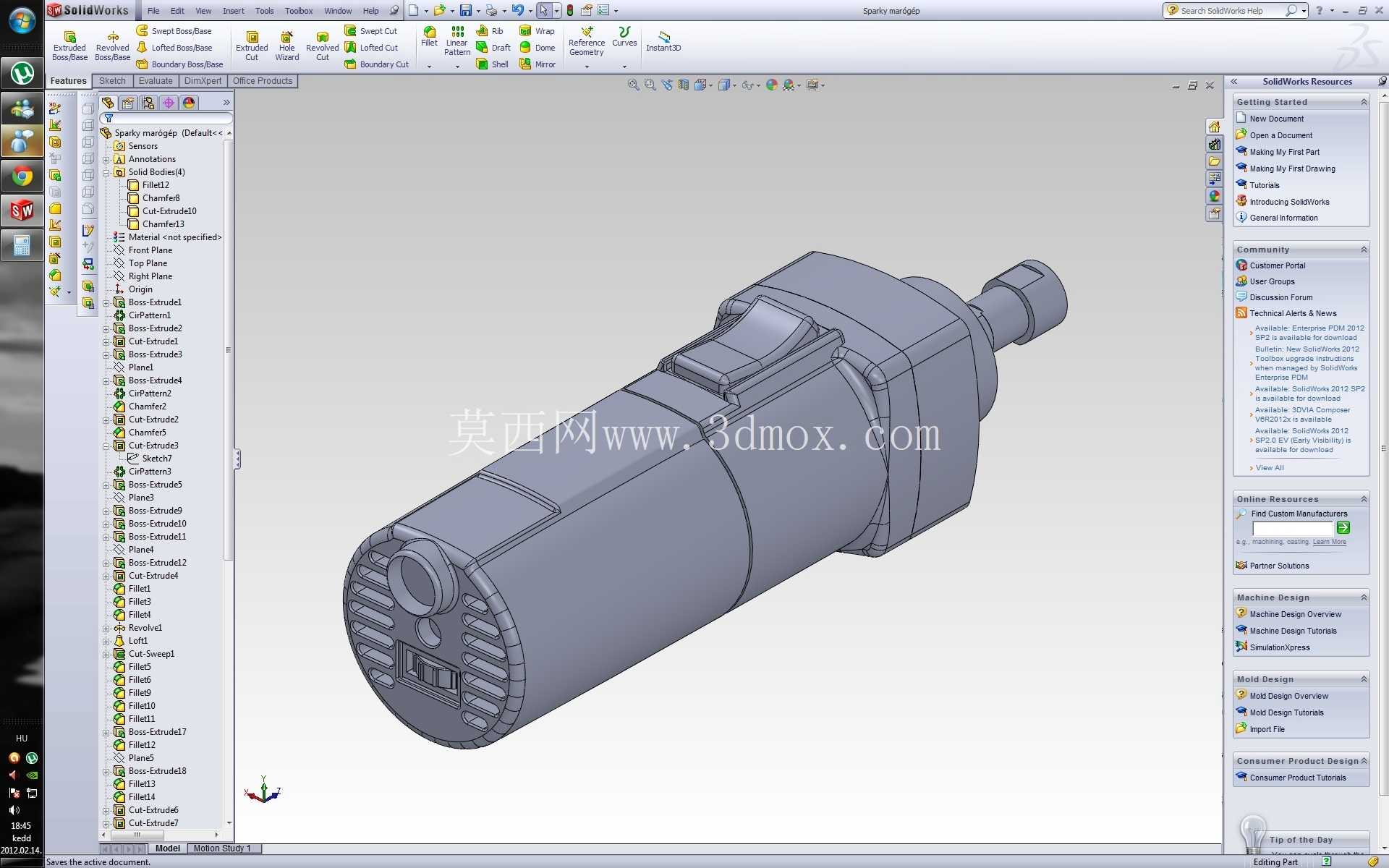

　　输出端采用夹头式快换结构，可适配不同直径的磨头、钻头、研磨棒，无需额外辅助工具即可完成耗材更换，适配现场多工序快速切换的作业需求。机身握持区域设置防滑绝缘包覆层，开关按键布置在握持位拇指可及的范围，单手握持即可完成启停操作，长时间作业不易产生疲劳。结构设计阶段重点考虑了动平衡调校，电机转子、传动齿轮、输出主轴均做同轴度公差约束，整机高速运转时的振动幅度控制在手持可接受范围内，避免振动传导至手部导致加工精度下降，同时降低长期作业的职业损伤风险。机身尾部设置通风散热流道，进风口布置在尾部远离磨削加工区域的位置，避免磨削产生的金属碎屑被吸入电机内部造成绕组短路，出风口沿轴向向后排布，不会直吹作业面导致碎屑飞溅影响操作视线。

　　从安装边界与尺寸适配来看，整机最大外径控制在65mm以内，不含输出磨头的轴向长度控制在280mm范围内，输出轴的径向跳动公差控制在0.02mm以内，可满足高精度研磨、小孔修磨的精度要求。传动端的轴承采用双侧密封结构，可阻挡磨削粉尘进入轴承滚道，延长整机维护周期。机身外壳采用高强度工程塑料与铝合金结构件组合的形式，铝合金结构件同时承担电机散热基座与传动结构定位基准的作用，既保证整体结构强度，又控制整机重量在1.8kg以内，单手握持操作无明显负重感。

　　在实际应用场景中，这类手持火花磨床可覆盖机械加工车间的模具修配环节，针对压铸模具、冲压模具的局部烧焊区域进行修磨整形，也可用于设备维保现场对大型零部件的局部缺陷进行打磨修复，还可适配小型零件的钻孔去毛刺、柱塞表面的研磨修整作业，无需将大型工件转运至固定式磨床工位，大幅降低现场作业的转运成本与等待时间。设计过程中针对握持重心做了反复调校，将整机重心布置在握持区域的中心位置，水平握持时不会出现机头下沉或者机尾上翘的问题，操作时可精准控制磨削进给量，避免过磨导致工件报废。输出端设置有防护罩安装位，可根据不同的加工场景安装半封闭防护罩，阻挡磨削火花与碎屑向操作人员方向飞溅，满足作业安全防护要求。电气部分采用双重绝缘结构设计，定子绕组与外壳之间设置绝缘隔离层，即便内部绕组出现绝缘破损也不会导致外壳带电，适配车间复杂的用电环境。
