小型特种三角带磨削加工设备结构

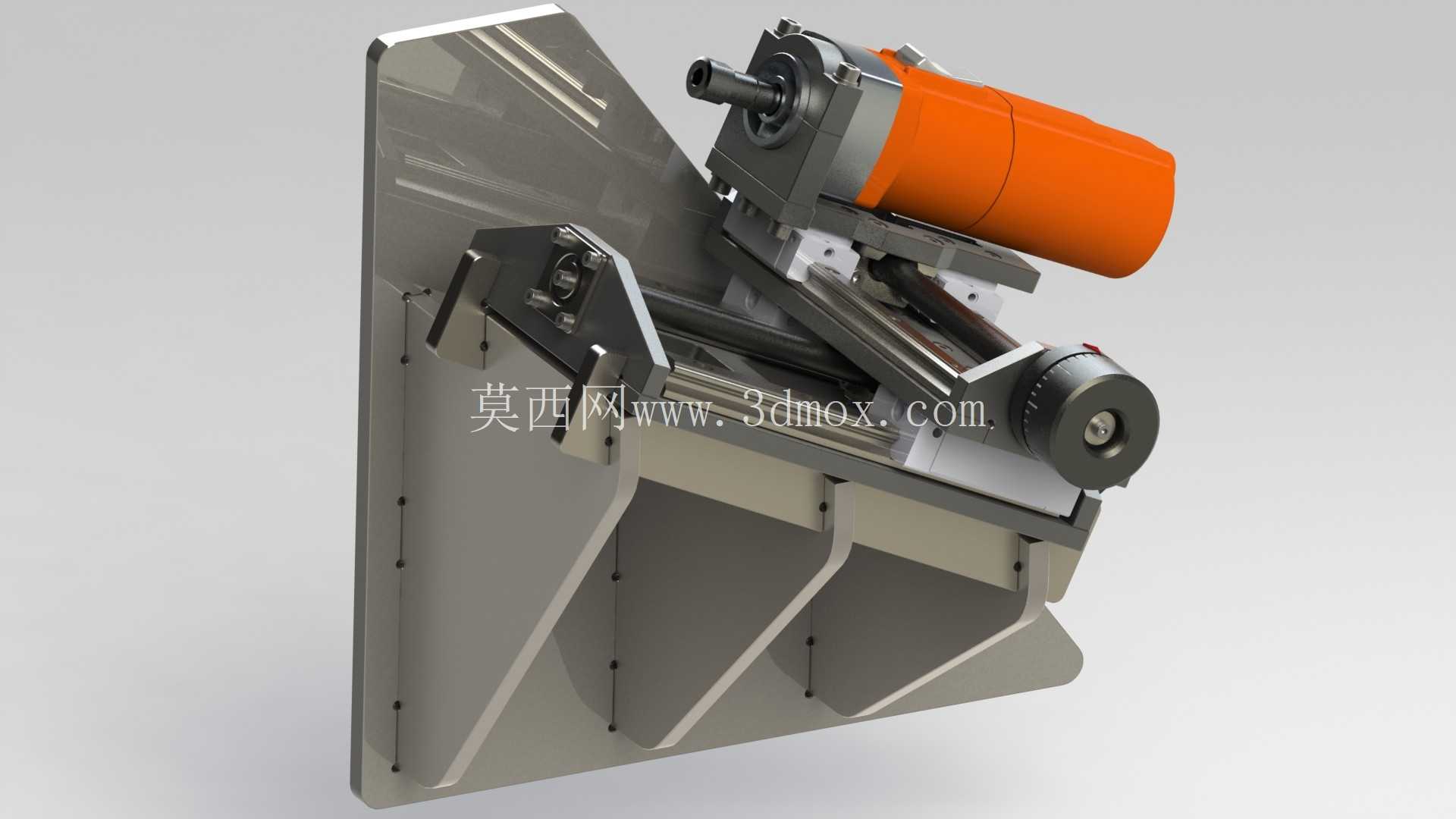

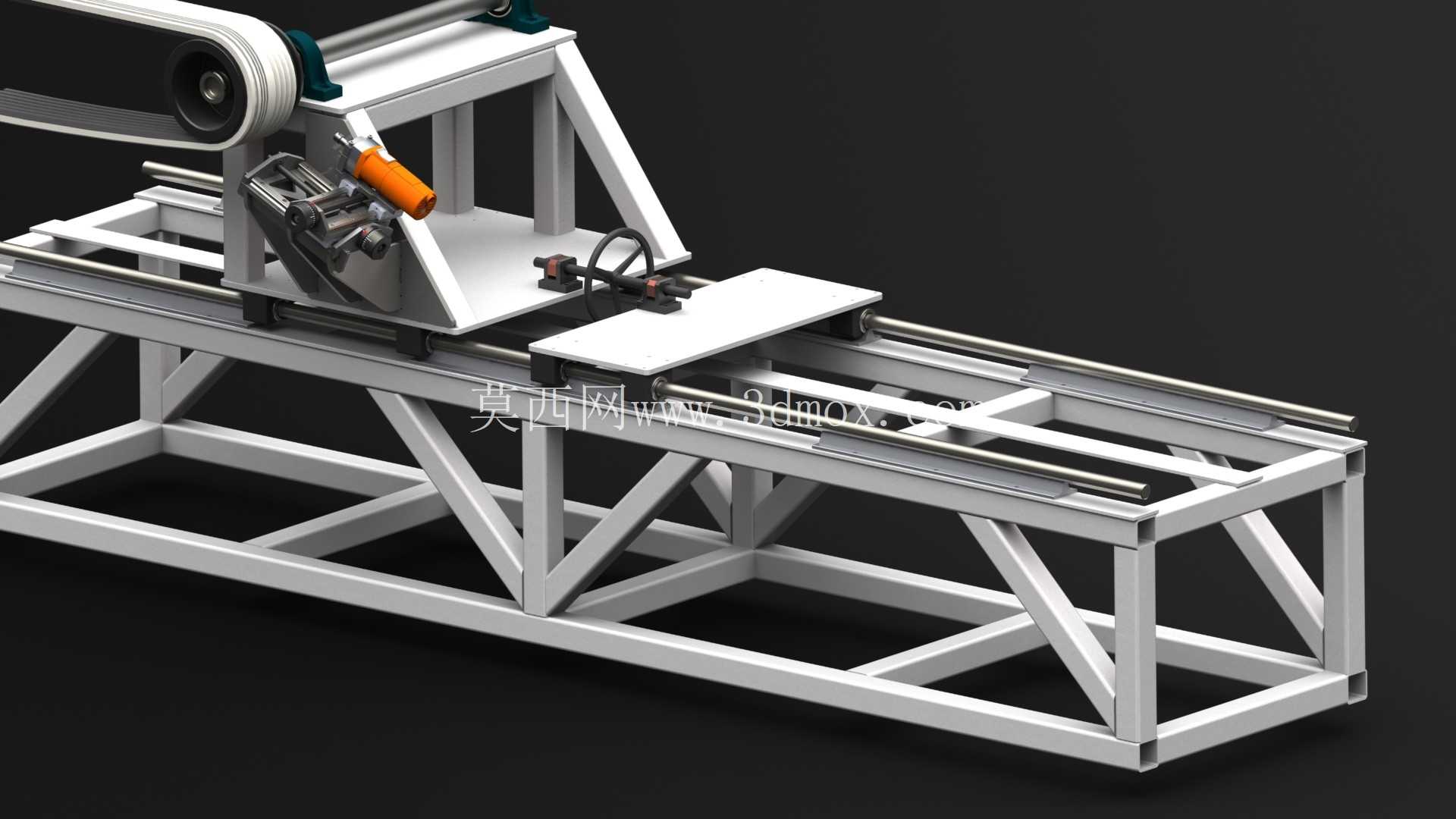

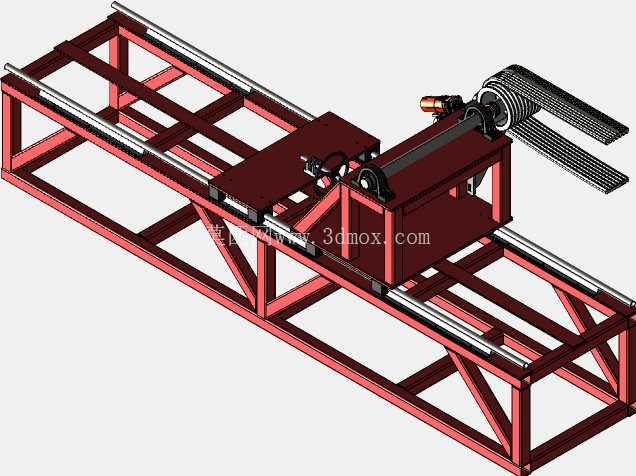

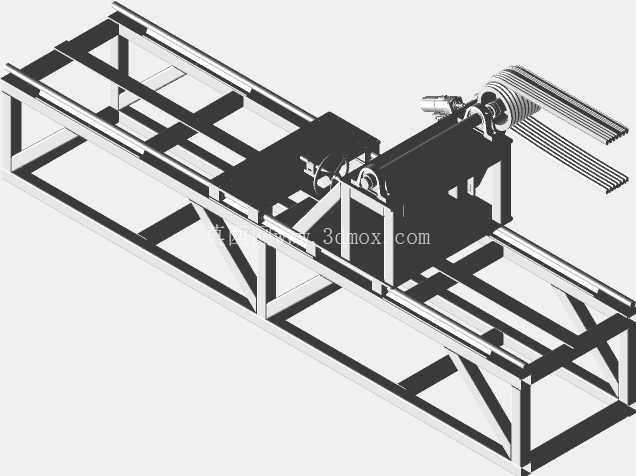

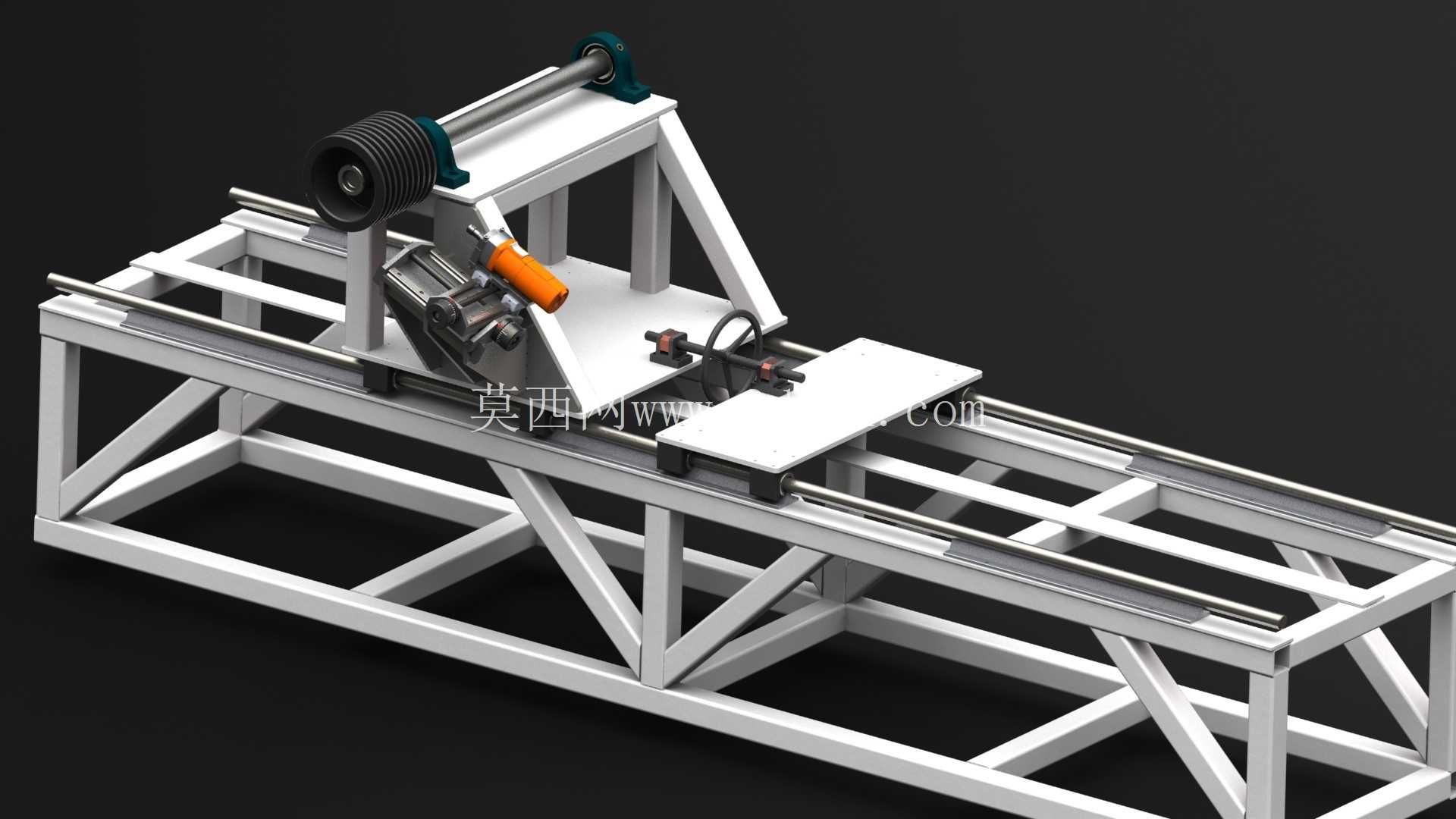

　　这款小型三角带专用磨削设备，主要面向小规格三角带的端面、侧边精度修整场景，常见于传动带生产车间的后道精修工位、五金维修工坊的非标传动带改制环节，也可适配小型机加工车间内小尺寸异形零件的窄面磨削作业，相比大型通用磨床，它的占地空间更小，操作门槛更低，针对三角带的橡胶材质、带体轮廓做了专属的结构适配，不需要复杂的工装换装就能完成常规三角带的磨削加工。从结构设计逻辑来看，设备采用倾斜式床身布局，核心磨削动力单元选用高速直连磨头，橙色的动力外壳做了加强筋散热结构，连续作业时能快速带走主轴高速运转产生的热量，避免主轴热伸长影响磨削精度。

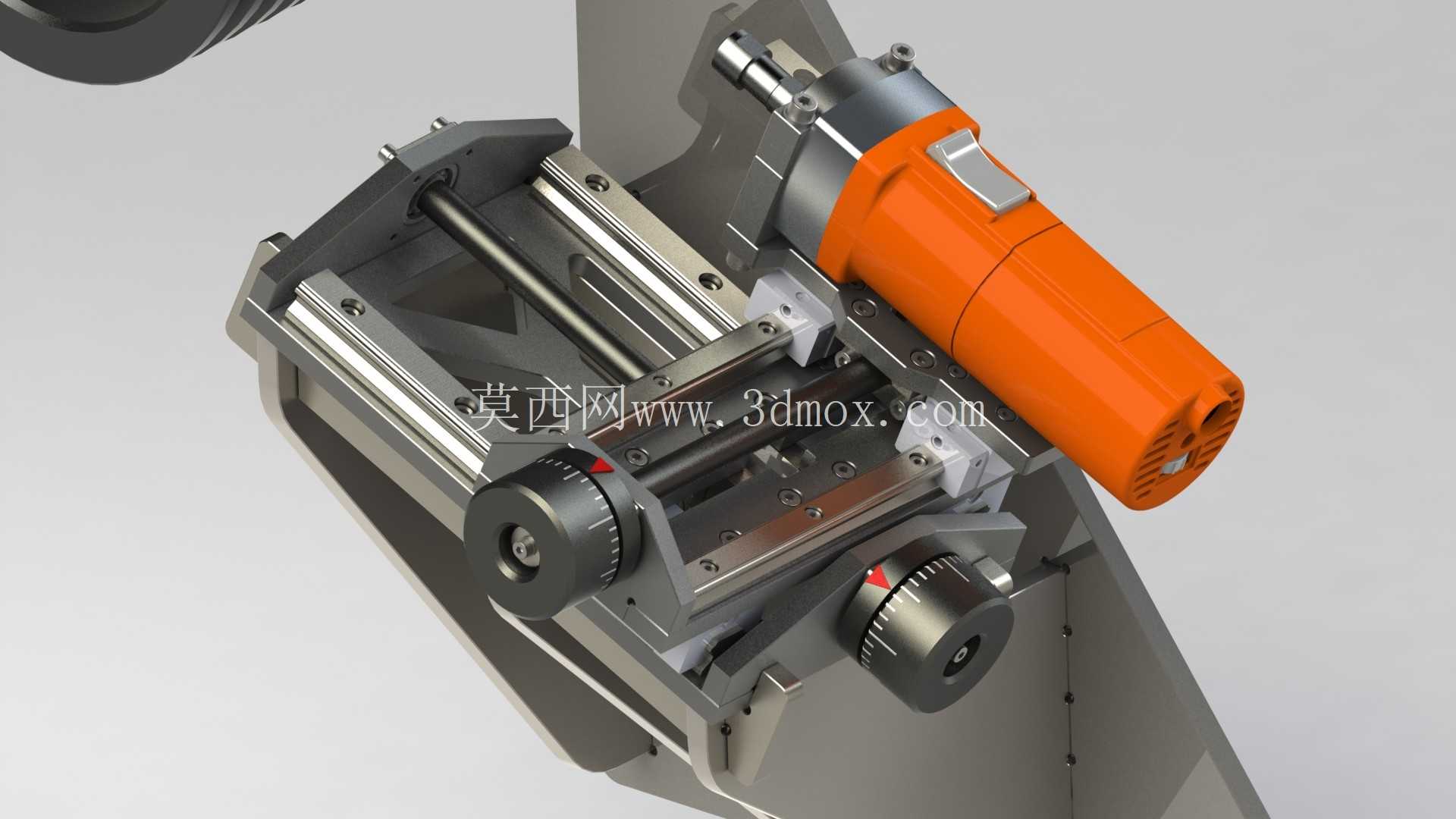

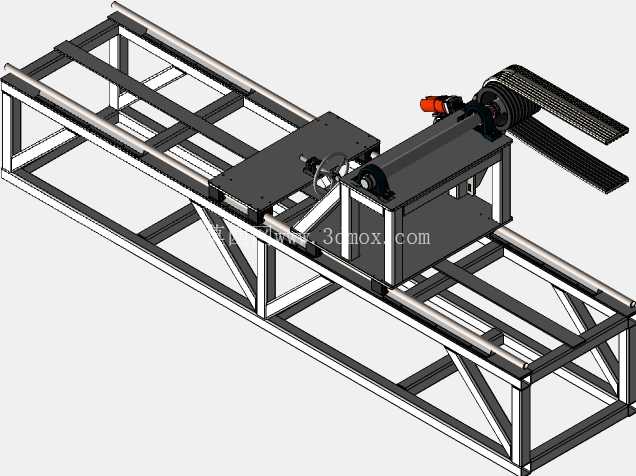

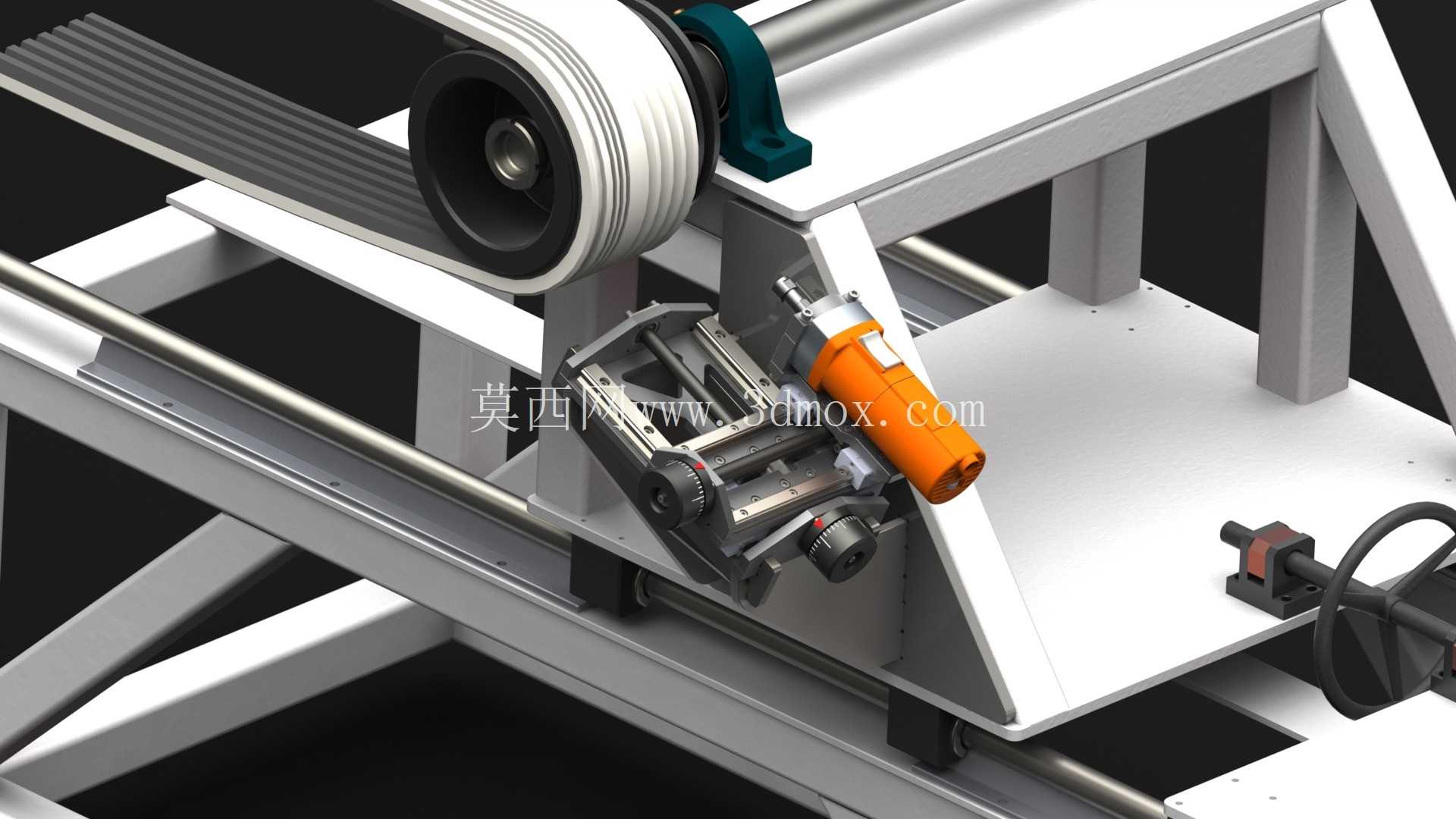

　　磨头的进给采用双导轨十字滑台结构，两根圆形直线导轨平行布置，配合带刻度的手轮调节机构，操作人员可以通过手轮上的刻度盘精准控制进给量，最小进给刻度可达到0.02mm，满足三角带磨削的尺寸公差要求；两个手轮分别控制横向进给与纵向进给，手轮上设置了红色定位标记点，方便操作人员快速复位到常用加工位置，减少反复对刀的辅助时间。滑台的安装基面做了刮研处理，保证导轨安装的平面度误差控制在0.01mm以内，避免滑台移动时出现爬行、卡顿的问题，影响磨削面的表面粗糙度。设备的安装边界设计紧凑，整体底座采用一体式铸铁结构，不需要额外做地基固定，直接放置在标准工作台面上即可完成安装，外接气源与电源后就能投入使用，适合小型加工场地的灵活布置。

　　磨头的输出端可以根据加工需求更换不同粒度的砂轮，针对三角带的橡胶基体，通常选用棕刚玉粒度60#的砂轮，既能保证磨削效率，也能避免橡胶材质过热粘轮的问题；设备的防护结构做了简化设计，磨削区域预留了排屑缺口，磨削产生的橡胶碎屑可以直接从缺口排出，不会堆积在滑台导轨面上，日常维护只需要定期清理导轨面的碎屑、加注润滑脂即可，维护成本极低。在实际使用过程中，操作人员只需要将待加工的三角带固定在配套的简易工装夹具上，调整好手轮的初始位置，启动磨头后匀速进给就能完成磨削作业，不需要复杂的编程操作，对操作人员的技能要求不高，适合小批量多规格的三角带加工场景。

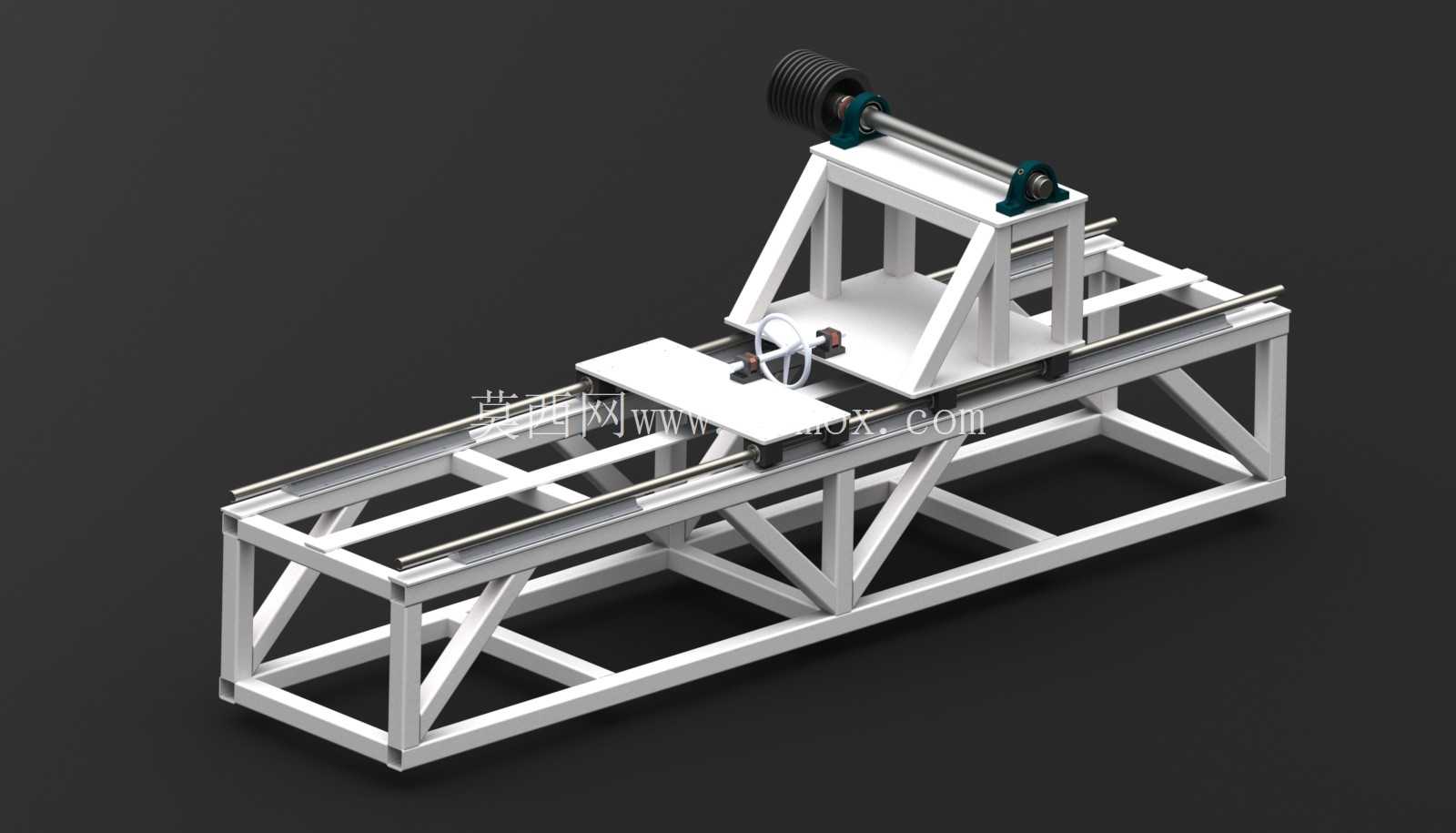

　　滑台的行程设计刚好覆盖常规国标O型、A型、B型三角带的磨削加工范围，不需要额外拓展滑台行程就能满足绝大多数小规格三角带的加工需求；磨头的主轴跳动控制在0.005mm以内，磨削后的三角带侧面平面度可以达到0.03mm，完全满足传动带的装配精度要求，避免三角带安装后出现偏磨、传动抖动的问题。设备的整体重心偏向磨头一侧，倾斜式的床身设计让操作人员在作业时可以更清晰地观察磨削接触区域，方便实时调整进给量，避免进给量过大导致砂轮崩损或者工件报废。走线结构全部内置在床身内部，外部没有裸露的线缆，避免加工过程中碎屑刮擦线缆造成安全隐患，动力单元的接线端做了密封处理，可适配车间内多粉尘的作业环境，减少粉尘进入接线端造成接触不良的问题。
