手动式输送带皮带裁切分切设备结构

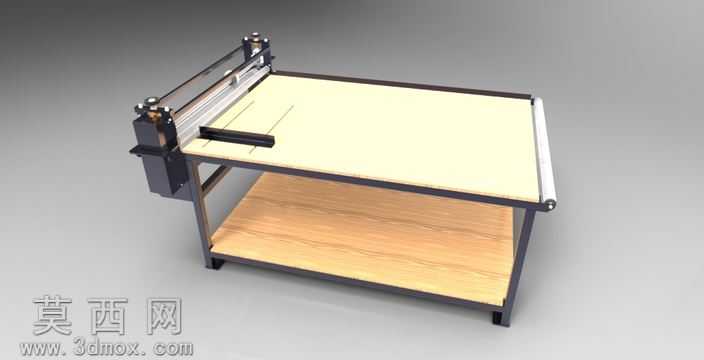

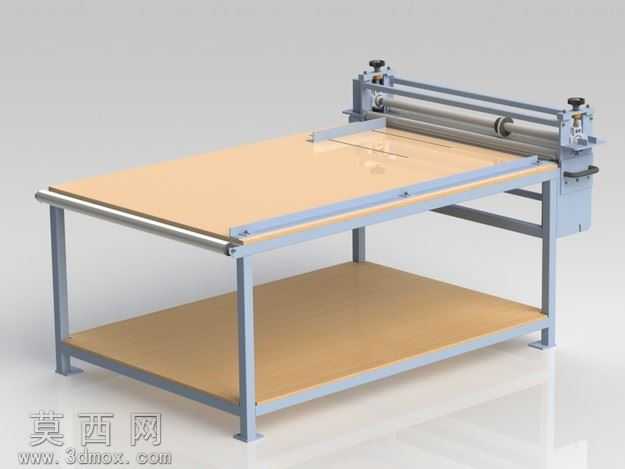

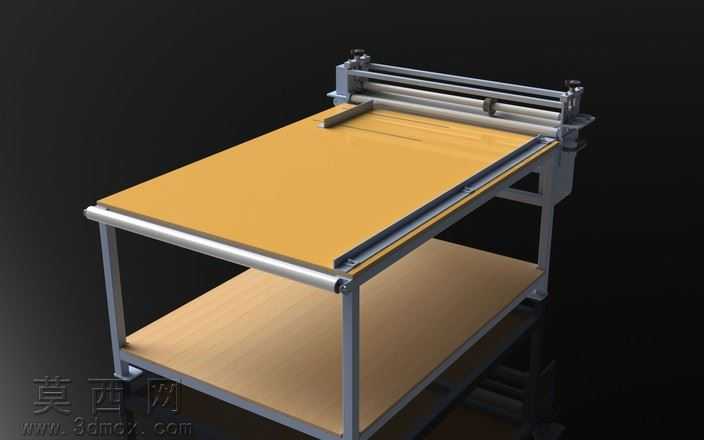

本模型为手动操作的输送带皮带分切设备，采用三维建模软件完成整体结构搭建，建模过程中严格遵循机械加工装配逻辑，对各部件的配合尺寸进行了精准还原。设备主体采用双层工作台结构设计，上层工作台面选用高密度平整板材作为皮带承托面，表面做哑光耐磨材质渲染，能够保证待裁切皮带平铺时无凸起、无滑移，为精准裁切提供稳定的基准平面；工作台边缘设置横向导轨结构，导轨采用阳极氧化铝型材材质渲染，表面做金属磨砂质感处理，裁切刀架通过滑动副与导轨配合，可沿导轨做直线往复运动，保证裁切路径的直线度。刀架部分设置可调节压料结构，裁切前可通过压条将待切皮带压紧固定，避免裁切过程中皮带移位导致切口歪斜，裁切刀具采用标准切刀安装位设计，可根据裁切皮带的厚度、材质更换对应规格的切刀。设备机架采用方管焊接结构建模，支腿做圆角过渡处理，表面做喷塑金属质感渲染，下层设置置物平台，可用于存放备用切刀、待加工皮带原料等物料，提升设备的空间利用率。建模过程中省略了电动马达、齿轮、传动链等动力部件，仅保留手动操作的核心裁切结构，整体模型完成度达70%，各部件的装配关系清晰明了，可直观展示手动皮带分切的工作流程：将待裁切皮带平铺于上层工作台面，调整好裁切尺寸后通过压料结构固定皮带，推动刀架沿导轨滑动即可完成皮带的直线分切作业。材质渲染阶段对不同部件做了区分处理，金属结构件统一做冷色调金属质感，工作台板材做暖黄色木质/耐磨板材质感，滑动导轨做亮面金属质感，通过材质差异清晰区分各功能部件，同时渲染场景采用深色背景突出设备主体，光影效果柔和，能够清晰展现设备的整体轮廓与结构细节。设计思路上聚焦手动分切的实用性，摒弃复杂的电动传动结构，降低设备制造成本与维护难度，适合小批量、多规格的输送带皮带裁切作业场景，刀架的滑动结构经过优化，滑动阻力小，操作时无需施加过大推力即可完成裁切，压料结构的压紧力可根据皮带厚度进行调节，避免压伤皮带表面或因压紧力不足导致裁切错位。
