大扭矩混合式步进电机三维设计模型

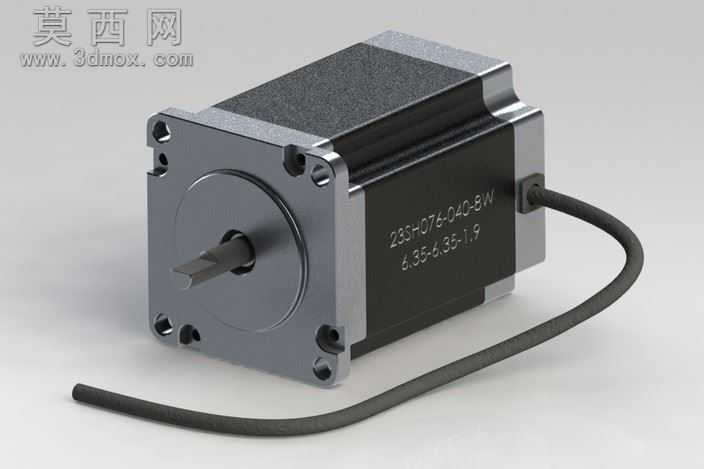

本模型为大扭矩混合式步进电机的三维数字化设计成果，建模过程严格遵循混合式步进电机的实际工业生产尺寸规范，完整还原了该类电机的全部核心结构。建模阶段以电机实际装配逻辑为核心思路，首先构建前端方形安装端盖，端盖上精准绘制四个安装定位孔与中心轴孔，定位孔的位置公差、孔径尺寸完全匹配行业通用安装标准，可直接适配常规数控设备的安装工位；随后完成定子壳体的建模，壳体采用方形包覆结构，还原了定子铁芯与绕组的外部封装形态，壳体表面的标识区域采用浮雕式建模处理，清晰复刻了电机型号与参数标注的位置特征；输出轴部分采用阶梯轴结构建模，还原了轴端的扁位定位特征，保证与外接传动部件的配合精度；尾部端盖与出线结构也做了精细化还原，供电线缆采用柔性形态建模，还原了线缆从壳体侧方引出的自然弯曲状态，线缆与壳体的衔接处做了密封护套的结构刻画，还原实际产品的防护设计细节。材质渲染阶段，前端与尾部端盖采用磨砂金属铝材质，还原压铸铝端盖的哑光金属质感，壳体主体的散热区域采用黑色磨砂喷塑材质，模拟电机外壳的表面处理效果，输出轴采用光亮不锈钢材质，突出金属加工件的光洁质感，供电线缆采用黑色橡胶材质，还原线缆的柔性哑光视觉特征，各部件材质的粗糙度、反光度参数均经过反复调试，渲染效果贴近真实工业产品的视觉表现。结构设计上，模型完整呈现了混合式步进电机的定转子相对位置、端盖密封结构、安装定位结构、出线防护结构，各部件之间的装配关系清晰明确，无结构干涉问题，可直接用于数控设备、自动化传动机构的配套装配仿真，也可作为步进电机选型参考、机械原理教学演示的数字化素材，能够帮助设计人员直观了解该类大扭矩混合式步进电机的外形尺寸、安装点位与结构特征，为自动化设备的传动系统设计提供可靠的三维参考依据。
