带拉环不锈钢快速释放定位销结构

在工装夹具快换、模具组件拆装、户外装备快接结构这类需要频繁实现部件定位与脱开的场景里，带拉环的快速释放销是替代传统螺纹销、开口销的高适配性连接件，省去了拧动螺纹、插拔开口销的繁琐操作，单手拉动端部拉环即可完成解锁拔出，插入到位后依靠内部弹簧顶出的钢珠实现轴向锁止，不会因为设备运行的振动出现松脱窜动。

从实际使用的工况来看，这类销件常被用在压铸模具的抽芯滑块临时定位、工装治具的快换压板固定、特种车辆的可拆卸护栏连接、航空地面保障设备的快装结构上，核心需求是在保证定位精度与连接强度的前提下，尽可能缩短拆装的辅助时间，尤其是在需要频繁换模、调整工装位置的生产场景里，传统的螺纹连接每次拆装都需要配合扳手，不仅耗时，反复拧动还会磨损螺纹副，时间久了容易出现滑牙、定位间隙变大的问题，而快速释放销的插拔式结构没有螺纹磨损的隐患，只要销体与安装孔的公差配合控制在合理范围，长期反复使用也能保持稳定的定位精度。

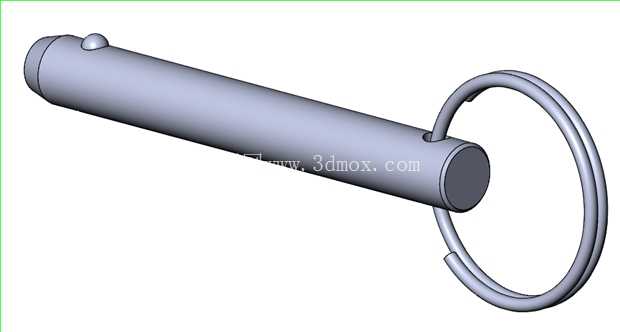

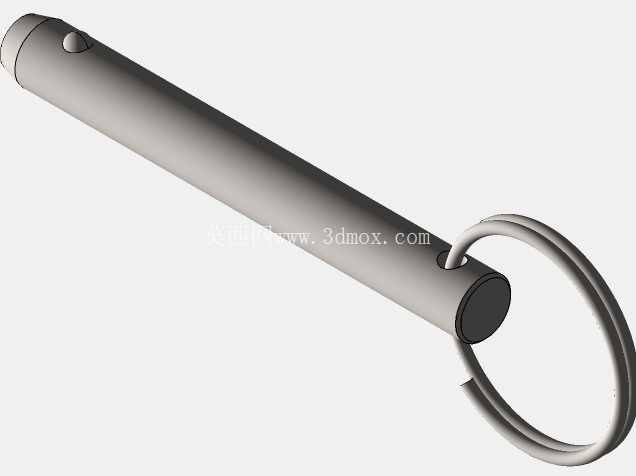

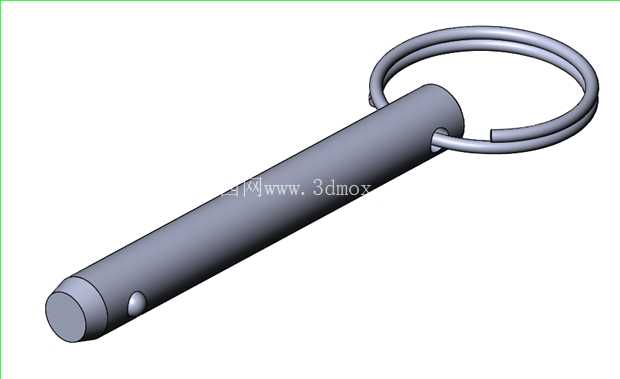

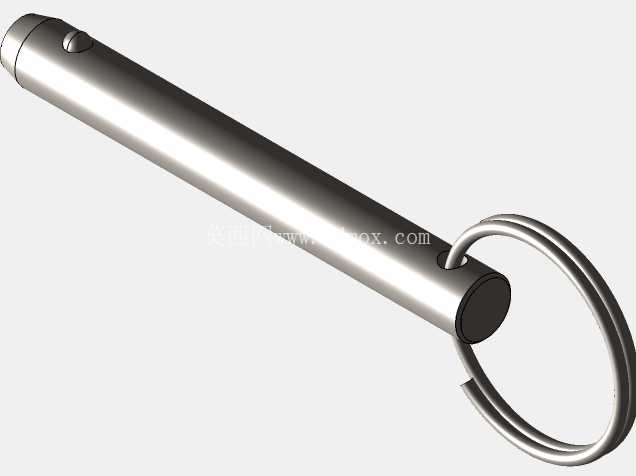

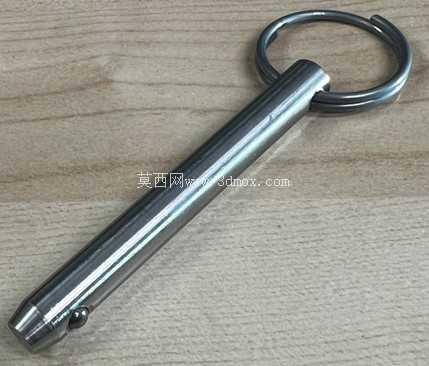

这款销的主体采用不锈钢材质加工，适配潮湿、有轻度腐蚀的工况，不会像普通碳钢销那样容易生锈卡滞，端部的拉环采用弯制的环形结构，既可以直接用手指勾住拉动解锁，也可以穿挂防丢绳，避免在拆装过程中销件掉落遗失，尤其是在高空作业、设备内部狭小空间操作的时候，防丢设计能大幅降低零件掉落的风险。销体端部的弹簧球锁止结构，在插入安装孔的时候，钢珠受到孔壁的挤压会压缩内部弹簧回缩到销体内部，当销体插入到设计深度时，钢珠刚好到达安装孔对应的锁止环槽位置，弹簧将钢珠顶出卡入环槽，实现轴向的限位，此时如果不拉动拉环带动内部的顶杆收回钢珠，销体无法被拔出，能承受一定的轴向拉拔力，满足常规工况下的连接强度要求。

尺寸设计上，销体的有效工作长度为2英寸，也就是插入安装孔后参与定位连接的长度为2英寸，这个长度适配常见的板材叠装、支架连接的厚度范围，不会因为有效长度过短导致锁止深度不足，也不会因为过长导致插入后另一端突出过多干涉周边部件。销体总长度包含拉环安装段为2又5/8英寸，在做安装空间校核的时候，需要预留出拉环的摆动空间，拉环的环形外径要大于销体直径，安装位置周边不能有凸起的结构件挡住拉环，否则会影响手指勾拉拉环的操作空间。销体直径为5/16英寸，对应的安装孔推荐加工公差为H7，既能保证插拔顺畅，又能控制径向的配合间隙，避免连接后出现晃动。

建模的时候要重点关注几个结构的细节：一是内部弹簧腔的深度要匹配弹簧的预压缩量，保证钢珠在解锁状态下不会突出销体外圆过多，避免插入的时候卡滞，锁止状态下钢珠的突出量要足够，保证卡入环槽后有足够的锁止深度，不会因为轻微的轴向窜动就脱开；二是拉环与销体端部的连接要做可转动的间隙配合，拉环绕销轴转动的时候不能有卡滞，方便不同操作角度下的拉动；三是销体端部的导入角要做合理的倒角处理，插入安装孔的时候能自动导正，不需要反复对准孔位，提升操作的顺畅度。

在做选型匹配的时候，首先要确认被连接件的总厚度，保证销的有效工作长度能覆盖被连接件的厚度，同时留出足够的锁止余量，其次要确认安装孔的加工精度，孔壁不能有毛刺、台阶，否则会磨损钢珠和销体外圆，缩短使用寿命，另外如果是用在有较大冲击载荷的工况下，需要核算销体的抗剪切强度，不锈钢材质的销体在常规的工装、模具场景下完全能满足强度要求，如果是重载冲击场景则需要选择更大直径的规格。这类快拆销的维护也很简单，长期使用后如果出现钢珠回缩卡滞的情况，可以在销体缝隙处滴入少量轻质润滑油，反复拉动拉环让钢珠活动几次就能恢复顺畅，不需要整体拆解维护。
