汽车LED前大灯结构设计方案

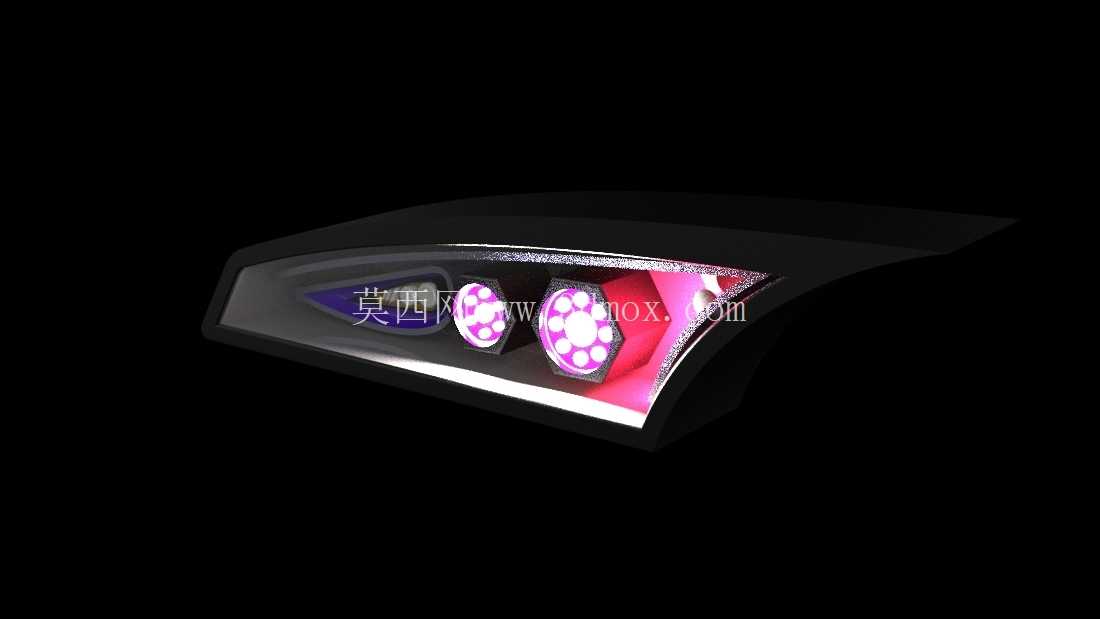

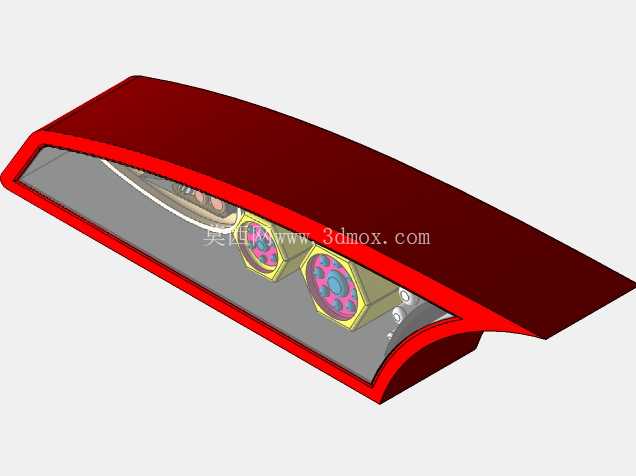

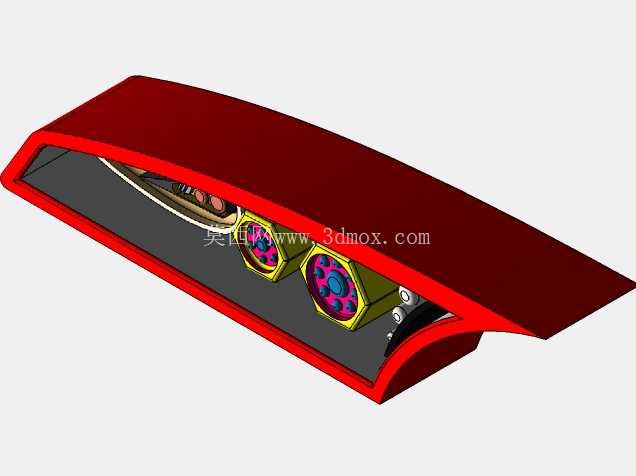

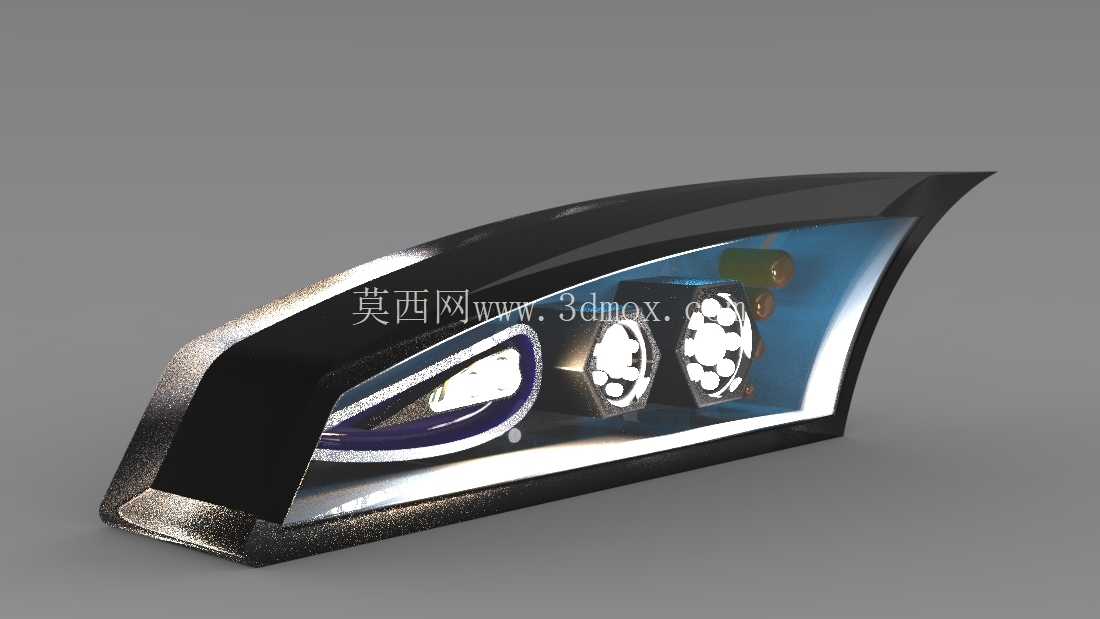

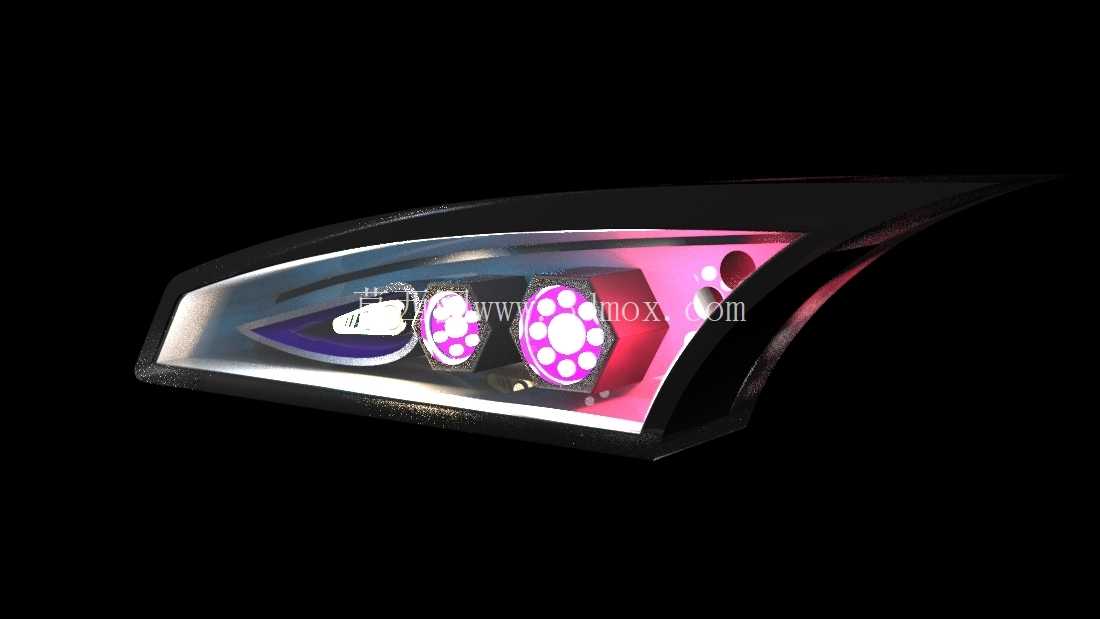

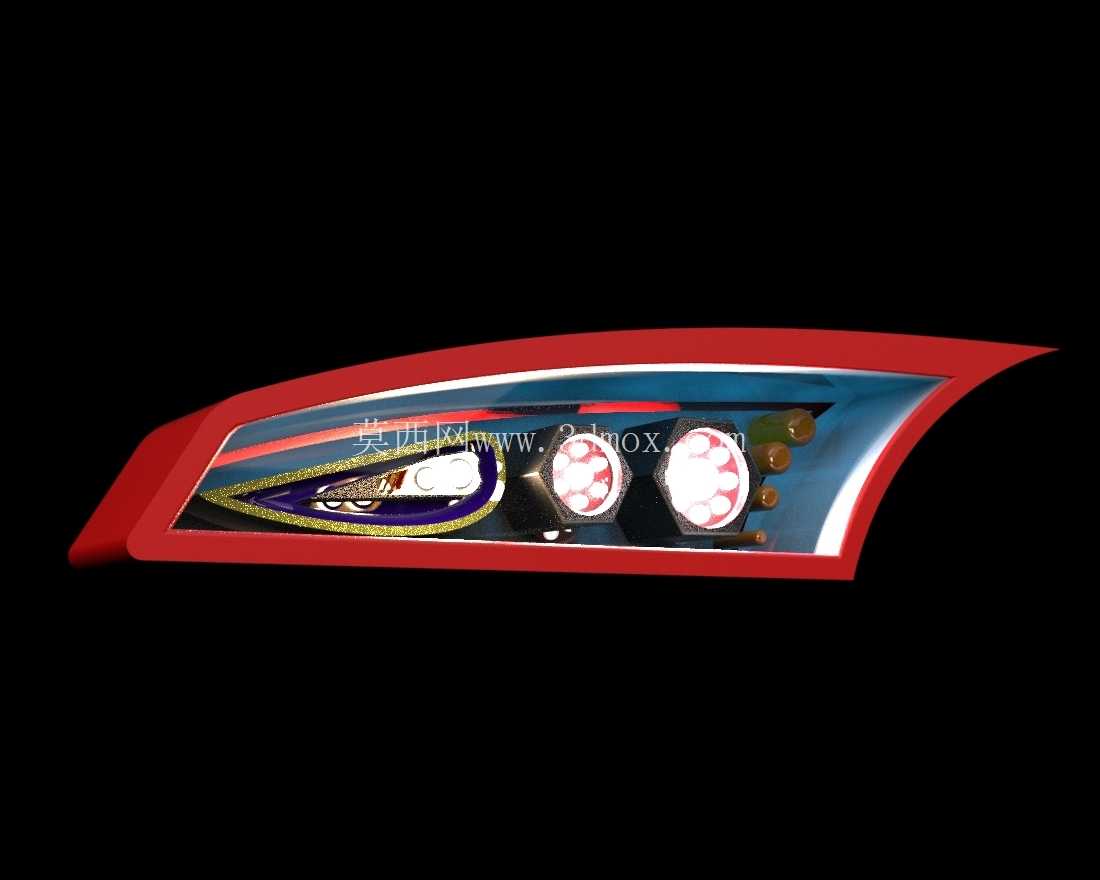

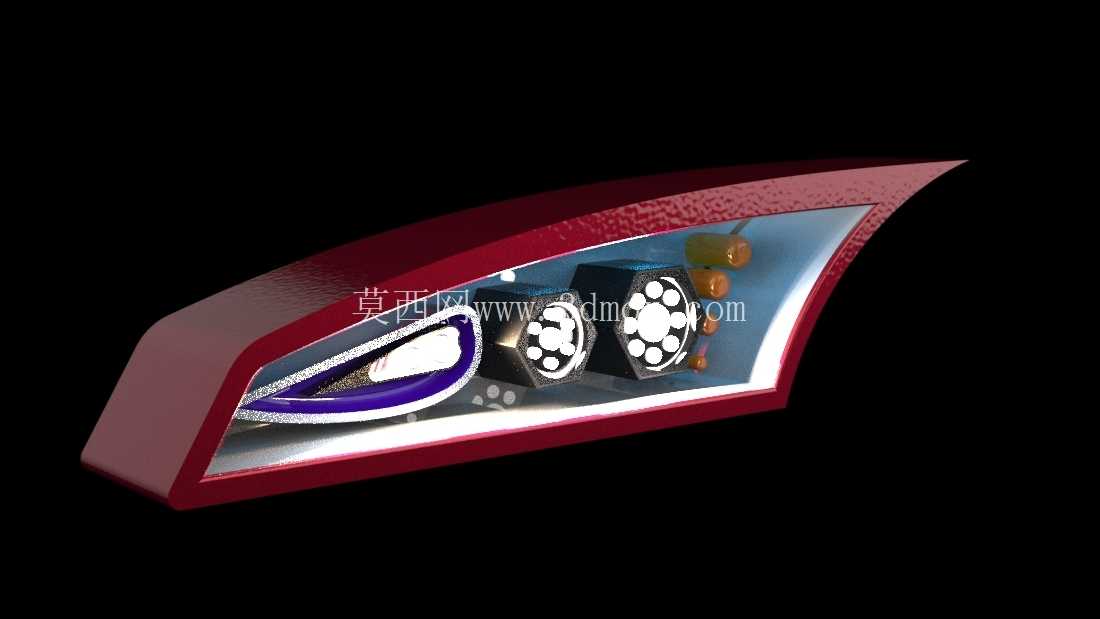

这款车头灯的结构设计，首先要匹配乘用车前脸的安装边界，整体轮廓采用流线型楔面造型，适配多数A级家用轿车的翼子板与前保险杠衔接处的安装槽位，安装孔位预留了3个M6的固定点位，分别对应翼子板内侧支架、保险杠上部加强筋、水箱框架侧端的安装基准，装配公差控制在±0.2mm范围内，避免装车后出现面差超差、与周边覆盖件干涉的问题。

从实际应用场景来看，该款大灯主要面向城市通勤类乘用车的夜间行驶照明需求，近光模组采用带透镜的LED单元，配光设计满足GB7258要求的近光防眩目标准，照射宽度覆盖双向四车道的近侧路面，远光单元搭配双LED灯珠组，最远照射距离可达到180米，满足城郊道路无路灯场景下的行驶视野需求。灯组内部集成了日间行车灯光带，采用侧发光导光条结构，点亮后均匀性达到90%以上，满足日间行车的辨识度要求，同时预留了转向灯的安装位，可根据车型配置需求更换琥珀色LED灯珠模块。

设计过程中首先考虑的是灯腔内部的散热结构，LED灯珠工作时的结温控制直接影响灯组使用寿命，因此在每个LED模组的背部都设计了铝基散热鳍片，鳍片厚度1.2mm，间距3mm，通过灯壳后部的通风孔形成自然对流散热通道，同时在灯壳与灯罩的接缝处采用了发泡硅胶密封胶条，压缩量控制在30%，满足IP67的防水防尘等级，避免雨天行车或者高压洗车时水汽进入灯腔形成水雾，影响照明效果。

灯罩采用聚碳酸酯材质，表面做了硬化涂层处理，耐刮擦性能达到HB级别，同时灯罩的曲面造型经过空气动力学优化，高速行驶时可引导气流顺着灯体表面流向A柱区域，减少前脸区域的乱流，降低整车风阻系数0.008左右。灯壳后部采用改性PP材质，兼顾耐热性与抗冲击性能，在车辆发生低速碰撞时，灯壳后部的缓冲筋结构可吸收部分冲击能量，降低灯组整体碎裂的概率，减少维修更换成本。

内部的反光碗采用BMC材料一体注塑成型，反光面经过真空镀铝处理，反射率达到92%以上，可将LED灯珠发出的光线精准反射到配光镜指定区域，避免光线散射造成的眩目问题。灯组内部的线束采用耐高温阻燃导线，耐温等级达到125℃，所有接线端子都做了防水接插件处理，避免长期使用后出现线束氧化、接触不良的问题。灯组的调节机构设计在灯壳后部下方，可通过十字螺丝刀手动调节近光的高低与左右角度，调节范围满足上下±3°、左右±2°的要求，适配不同载重情况下的车身姿态变化，保证近光照射位置始终处于合理范围。

从装配逻辑来看，整个灯组采用模块化设计，LED模组、散热结构、反光碗、调节机构都可单独拆解更换，后期维修时无需更换整个灯组总成，降低售后维护成本。灯体与车身安装面之间预留了5mm的调整间隙，可通过安装点的调整垫片微调灯组的装配位置，保证前脸外观的缝隙均匀性，满足整车外观DTS的匹配要求。在灯腔内部还设计了干燥剂放置槽，可放置袋装干燥剂，进一步吸收灯腔内部的残余水汽，避免温差变化导致的灯罩内表面起雾，影响照明效果与外观质感。
