汽车正面碰撞有限元仿真分析模型

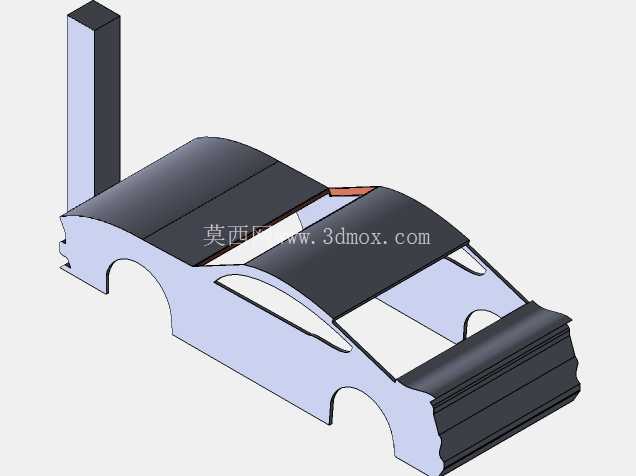

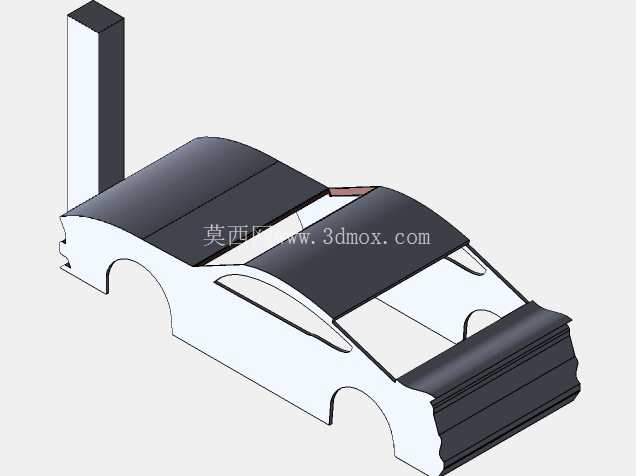

　　在汽车被动安全研发领域，正面刚性柱碰是验证车身结构耐撞性、乘员舱完整性的核心仿真工况之一，该类仿真模型可在研发前期替代部分实车碰撞试验，大幅压缩研发周期与试验成本，为车身结构优化、材料选型提供量化的数据支撑。本次搭建的碰撞仿真场景，还原了车辆以设定速度正面撞击刚性柱状障碍物的典型事故形态，建模过程中先完成车身薄壁结构的几何简化，剔除对碰撞结果影响极小的内饰卡扣、线束等非承载特征，保留前纵梁、A柱、门槛梁、车门防撞梁、前保险杠横梁等核心传力路径的几何特征，确保碰撞力的传递路径与实车保持一致。

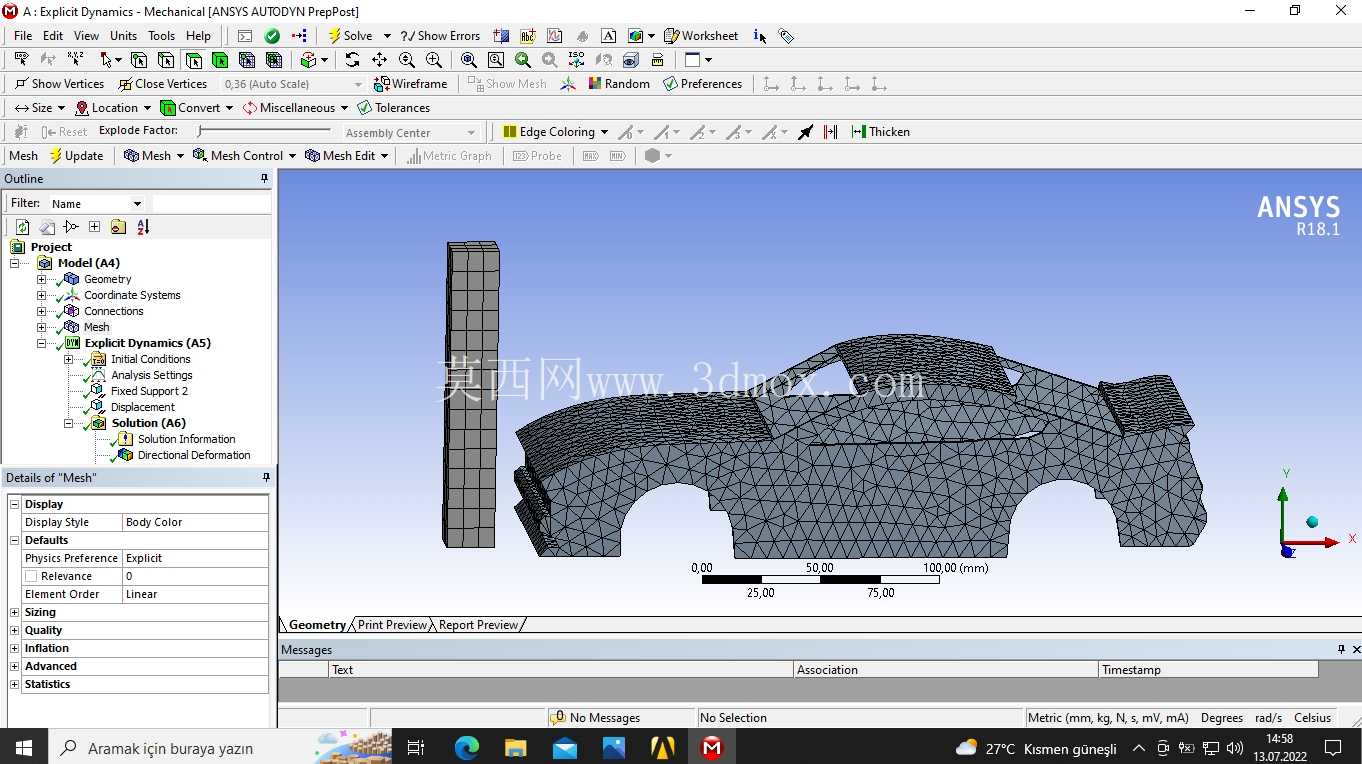

　　模型中车身覆盖件采用2mm厚度的壳单元划分网格，针对前纵梁吸能区、保险杠安装位等碰撞过程中易出现大变形的区域进行网格局部加密，单元尺寸控制在5mm以内，非关键变形区单元尺寸放宽至15mm，在保证计算精度的前提下平衡求解效率，避免单元数量过多导致的求解时间过长问题。材料赋值阶段，车身覆盖件选用铝合金材料参数，刚性障碍物采用结构钢材料并设置为刚体约束，所有材料均输入真实的应力应变曲线、应变率参数，匹配显式动力学求解的材料本构要求，确保大变形、高应变率工况下的计算结果与实际材料变形特性吻合。接触设置上，覆盖车身部件的自接触、车身与刚性柱的面-面接触，设置合理的接触摩擦系数，避免求解过程中出现单元穿透、接触力异常的问题。

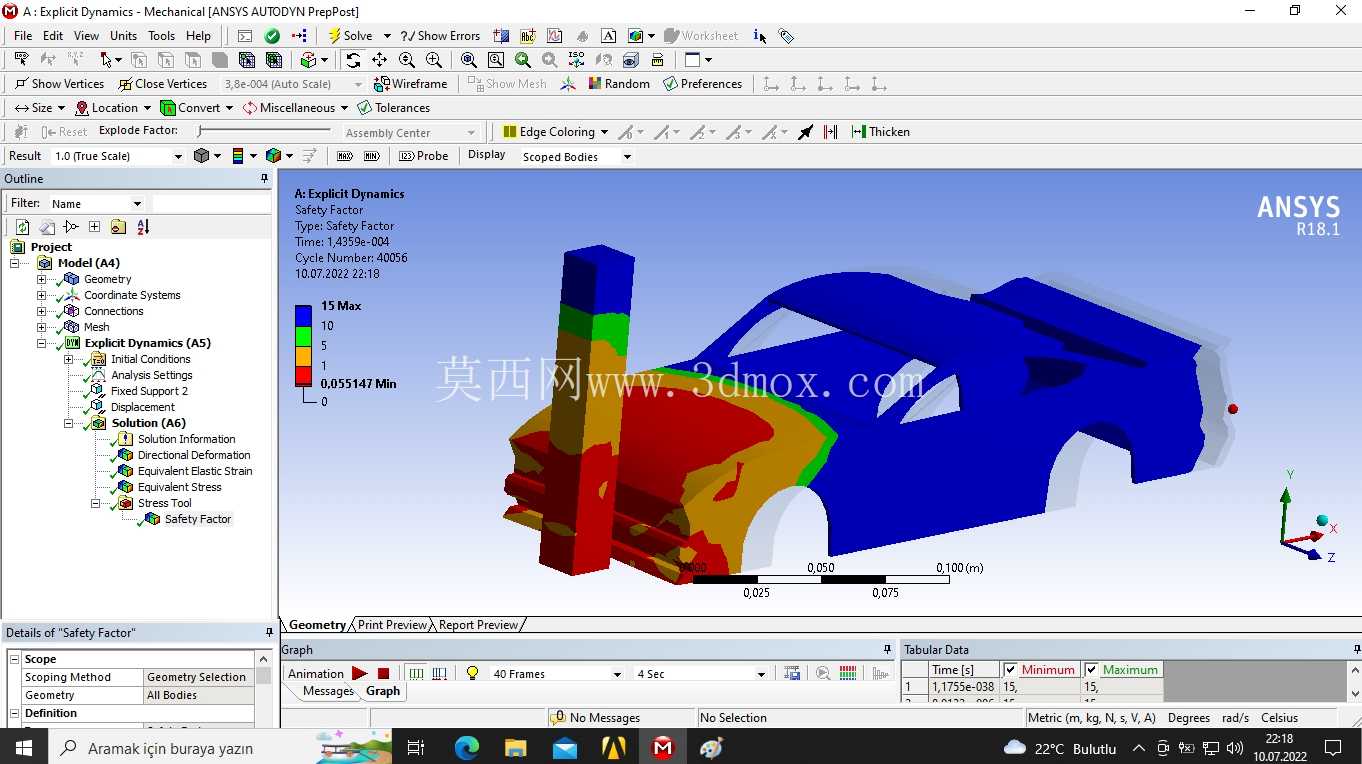

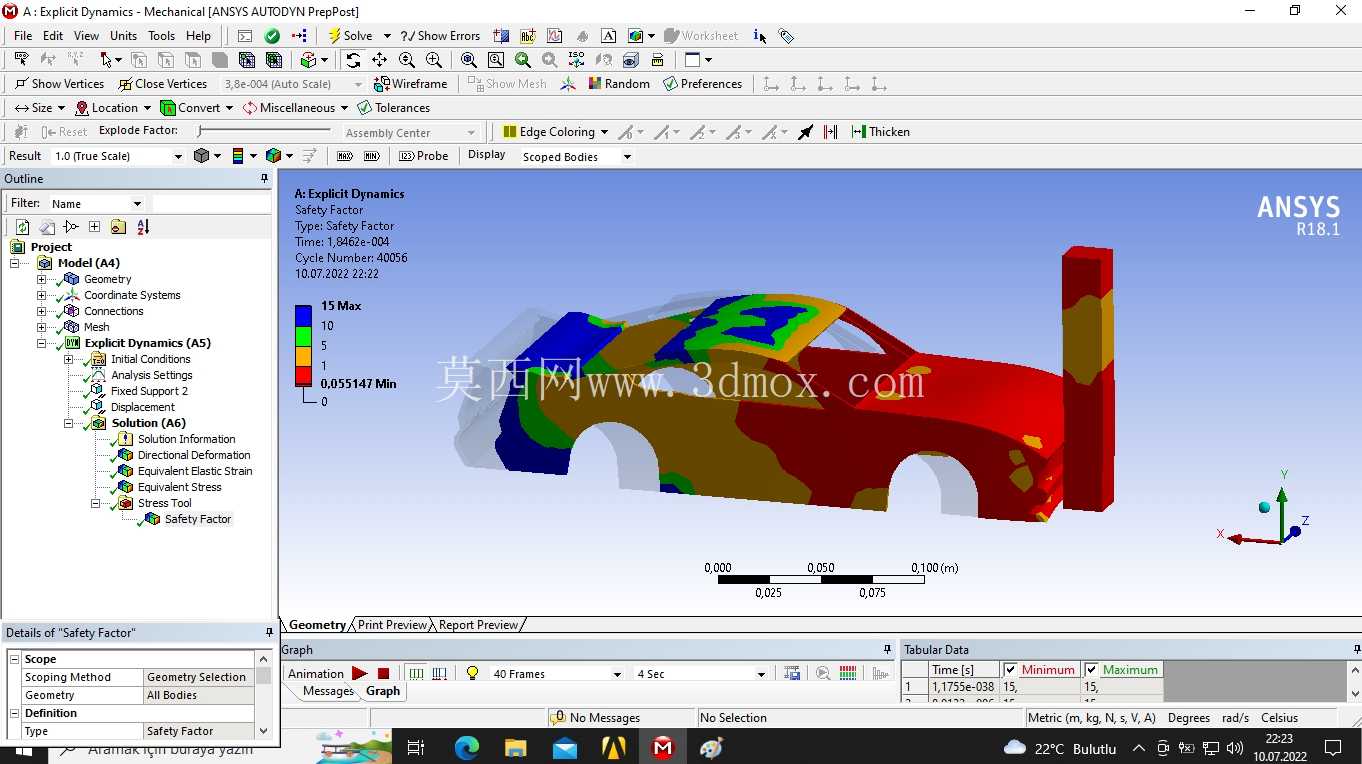

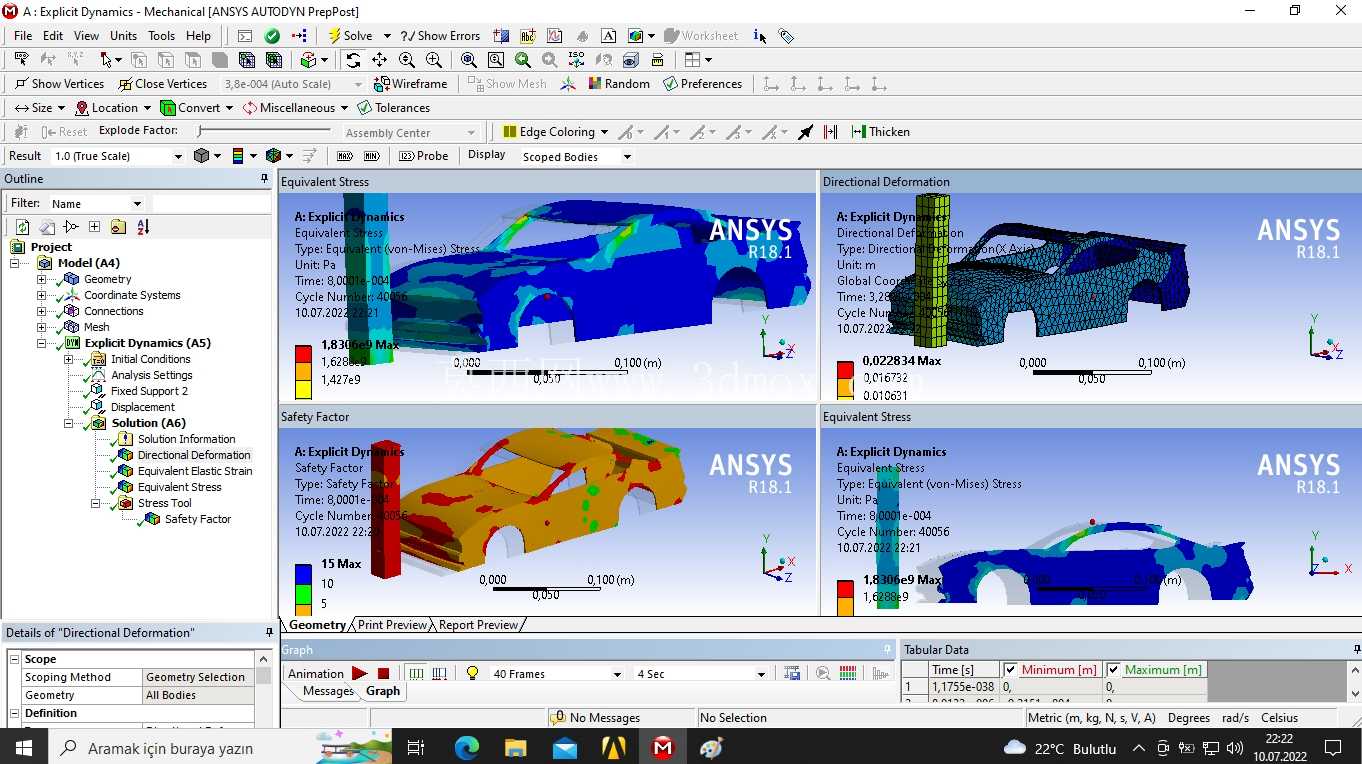

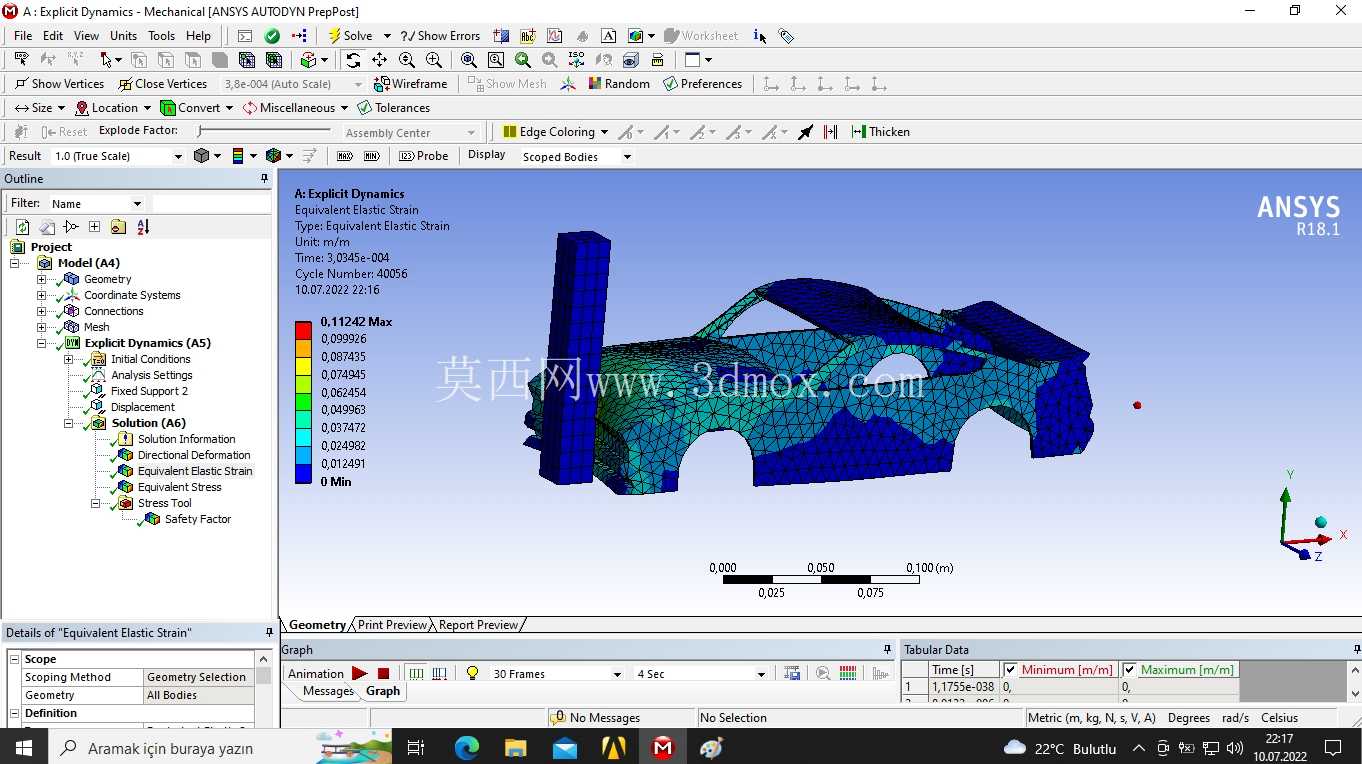

　　边界条件设置中，为刚性柱施加全自由度固定约束，为整车模型施加沿碰撞方向的初始速度，同时约束整车非碰撞方向的多余自由度，避免仿真过程中出现无意义的侧滑、翻转偏移。求解输出项覆盖碰撞全过程的方向变形量、等效应变分布、等效应力云图、结构安全系数分布，可直观观测碰撞过程中前纵梁的压溃变形模式、A柱的侵入量、车门区域的变形情况，判断乘员舱是否存在过大的侵入风险，验证吸能结构是否能按照设计预期有序压溃、吸收碰撞能量，避免碰撞力直接传递到乘员舱造成乘员伤害。

　　从仿真结果的云图可直接识别车身结构的应力集中区域，针对应力超过材料强度极限、应变过大出现失效风险的位置，可通过调整板材厚度、更换更高强度材料、增加加强筋结构、优化诱导槽设计等方式进行结构改进，引导碰撞能量在前部吸能区充分耗散，降低乘员舱的受力与变形。该类仿真模型的输出结果可直接对接车身结构的轻量化设计工作，在保证碰撞安全性能达标的前提下，尽可能降低车身自重，平衡整车续航、操控与安全性能的关系，也可用于不同材料方案、不同结构设计方案的快速对比验证，无需开模或制作实车样件即可完成多轮方案迭代，是汽车被动安全研发流程中不可或缺的数字化验证工具，建模过程中对几何特征的取舍、网格尺寸的控制、接触与边界条件的设置逻辑，也可复用到偏置碰、侧面碰撞、追尾碰撞等其他碰撞工况的仿真建模工作中，为整车碰撞安全性能的全维度验证提供基础框架。
