车载圆形燃油电量显示仪表结构设计

车载燃油电量显示仪表是驾乘人员获取车辆剩余燃油存量的核心交互部件，直接关系到行程规划与行车安全，在乘用车辆、商用货车、工程作业车辆等各类燃油动力载具中均为标准配置。日常行驶过程中，驾驶员通过表盘指针的实时位置判断油箱内剩余燃油量，提前规划补能节点，避免因燃油耗尽导致的半路抛锚，尤其在长途跨区域行驶、偏远路段通行场景下，仪表显示的准确性直接影响出行效率与通行安全。

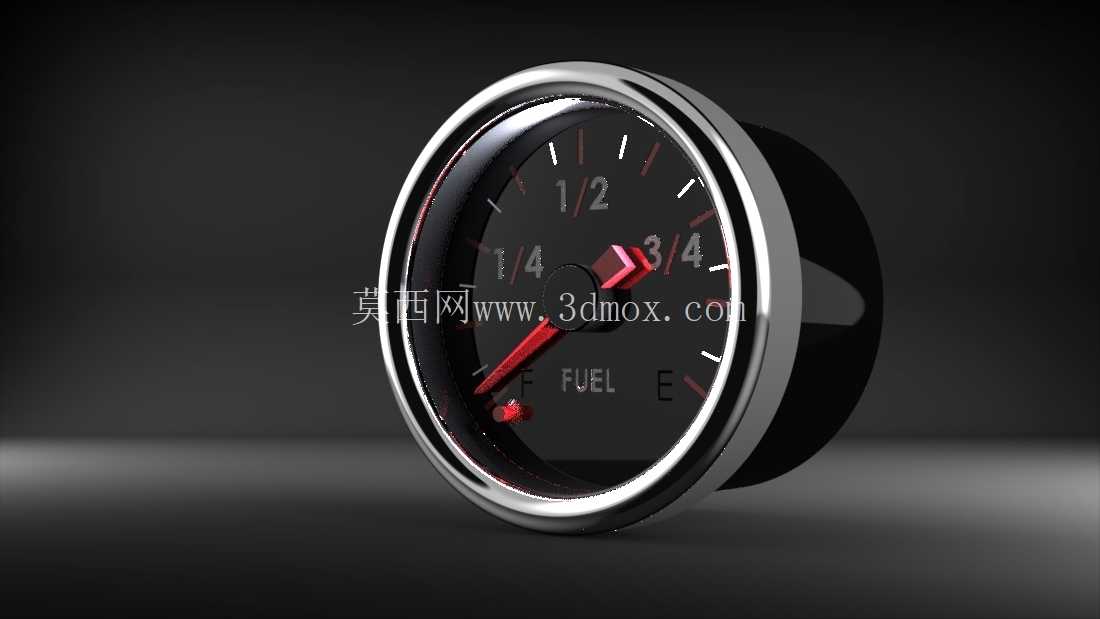

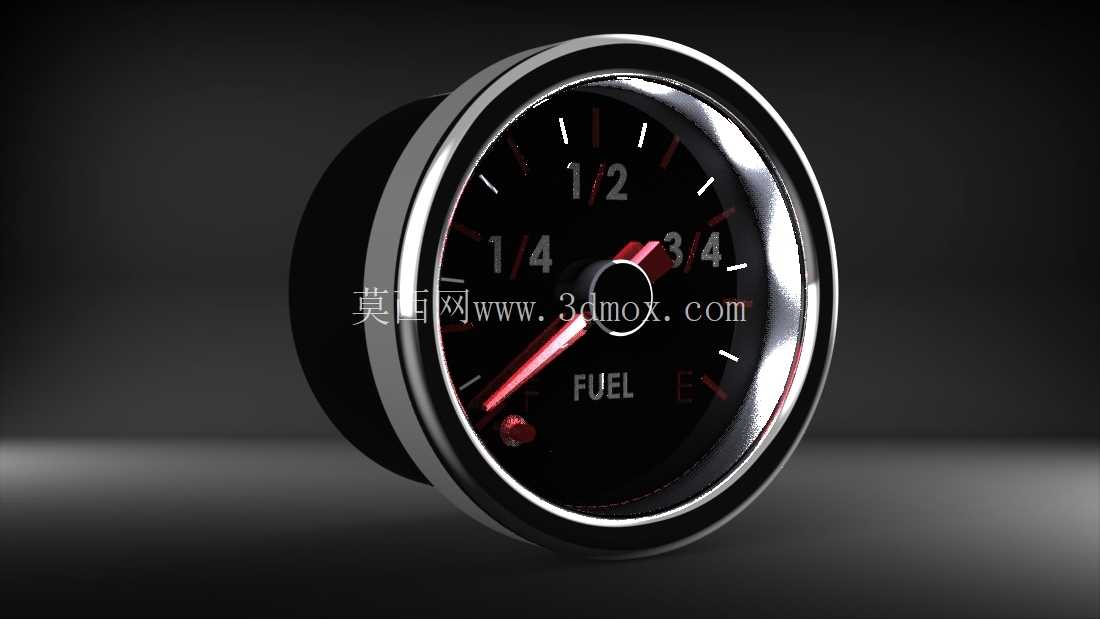

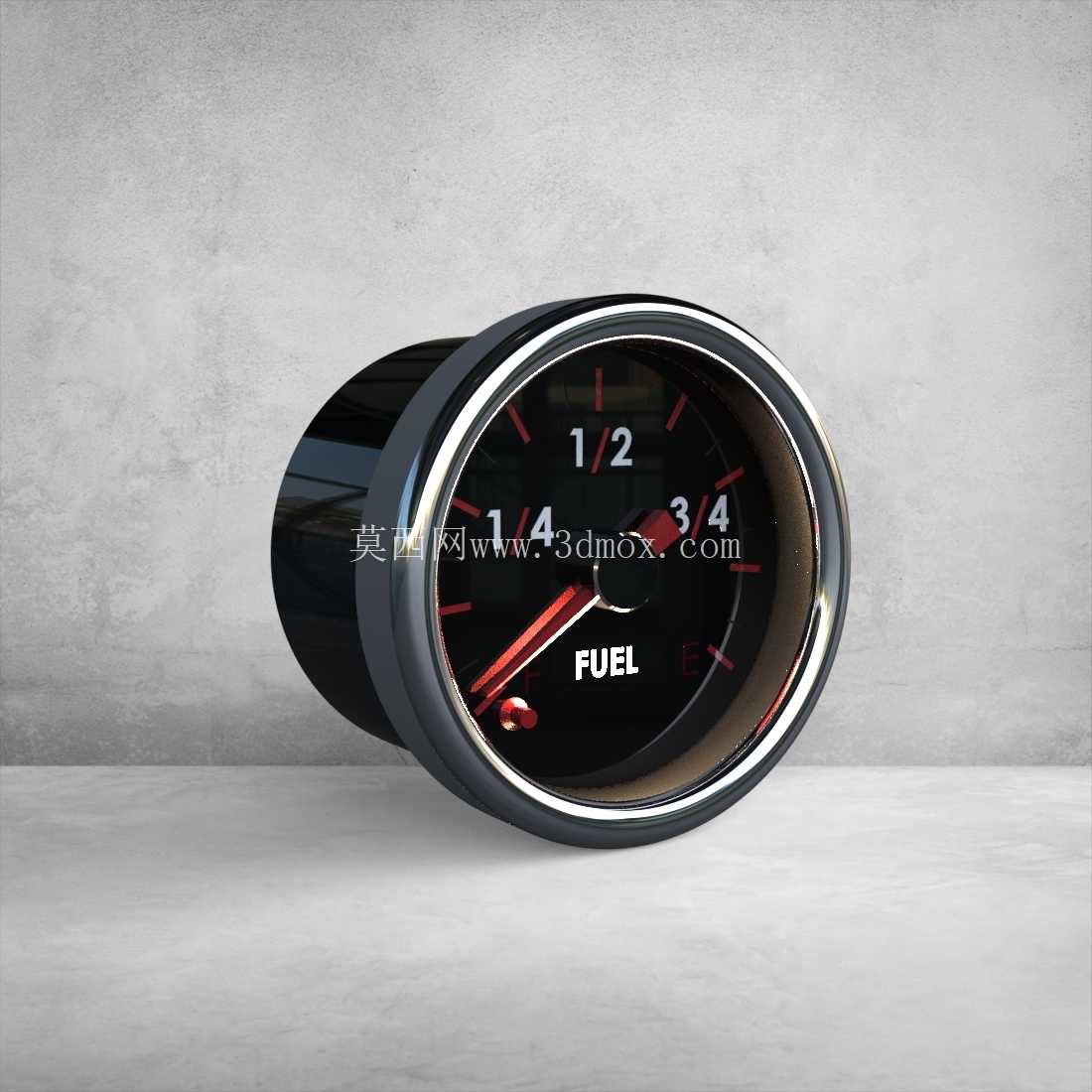

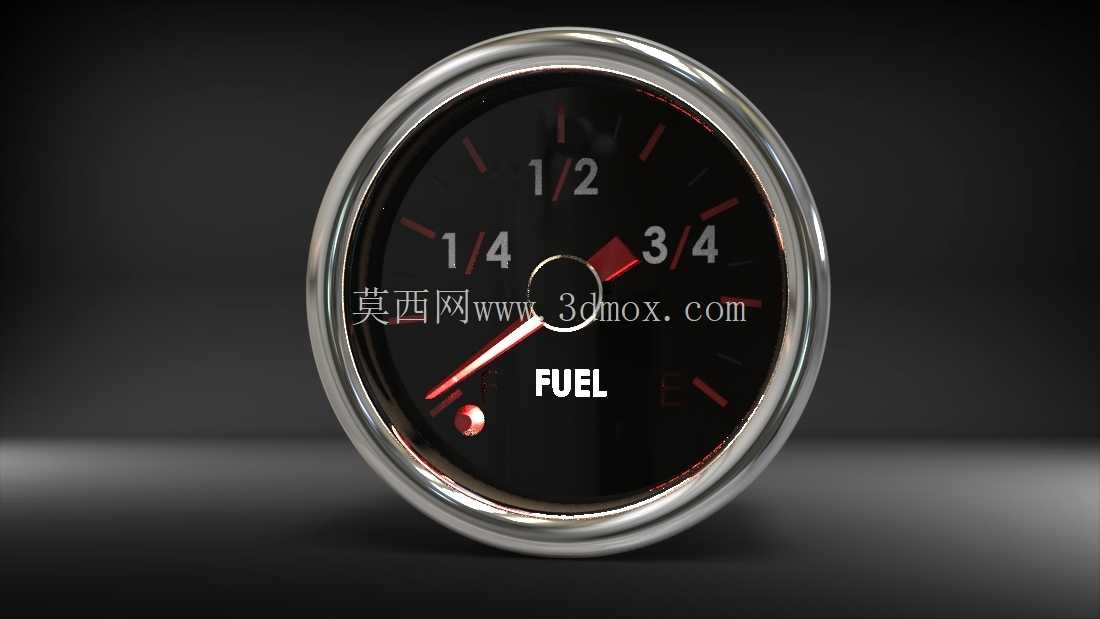

这款圆形嵌入式仪表的整体结构围绕车载安装场景做了针对性适配，外露表盘部分采用亮面镀铬包边设计，既可以和车内中控台的金属装饰件风格形成统一，也能在日常使用中抵御轻微剐蹭、汗液腐蚀，长期使用不易出现掉漆、锈蚀问题。表盘基底采用高对比度黑底设计，白色刻度标识搭配醒目的红色指针，即便在强光直射、夜间背光点亮的不同光线环境下，驾驶员都能快速识别指针位置，不需要刻意凑近查看，减少驾驶过程中的视线偏移时长，降低行车安全隐患。表盘上的刻度区间做了清晰的余量划分，满油、半油、低油位区间的标识辨识度充足，低油位区域搭配红色提示点位，当指针进入该区间时能够直观提醒驾驶员及时补充燃油。

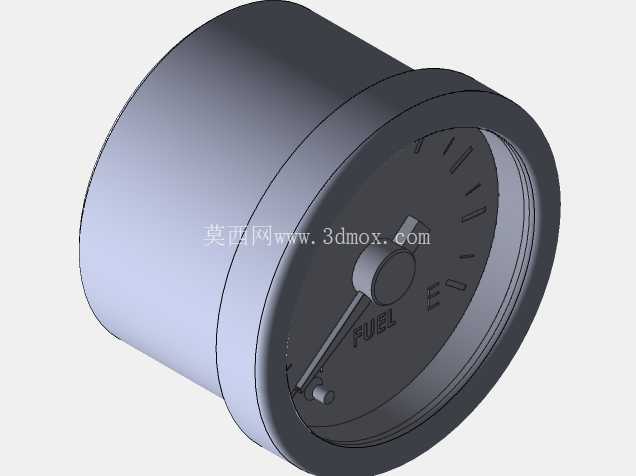

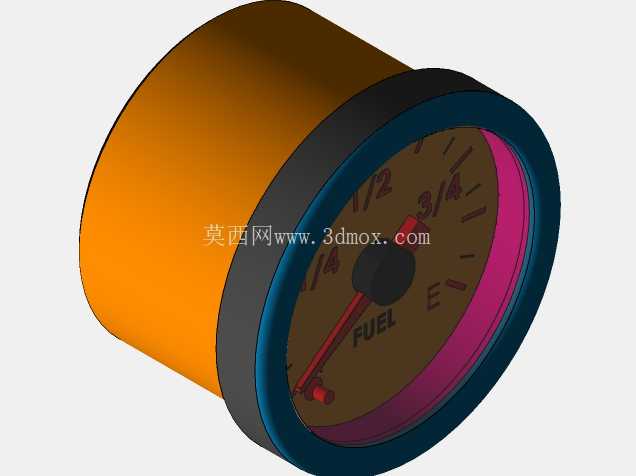

从结构设计逻辑来看，这款仪表采用后嵌式安装方案，主体筒体部分的外径尺寸匹配主流车型仪表台的标准开孔规格，安装时仅需将仪表筒体从仪表台正面嵌入预留开孔，背部通过卡扣结构或者锁紧螺母完成固定，不需要对中控台做额外的裁切改造，适配多数车型的后期改装与原厂配套需求。筒体深度控制在合理范围内，不会过度占用仪表台后方的布线空间，背部预留的接线端子采用标准化插针设计，对应车辆电源、油量传感器信号的接线点位，安装时直接和车辆线束对插即可完成电路连接，不需要复杂的线路改接。

指针驱动结构采用成熟的十字线圈传动方案，响应速度平稳，不会随着车辆行驶过程中的颠簸出现指针大幅晃动的问题，显示数值稳定可靠。表盘表面覆盖高透防刮PC面板，相比传统玻璃材质抗冲击性能更强，遇到突发的中控台磕碰、外力撞击时不易碎裂，避免碎裂残渣对车内人员造成二次伤害。面板和表盘包边之间采用密封胶圈压合结构，能够阻挡日常使用中的灰尘、泼溅水渍进入仪表内部，延长内部电路与传动结构的使用寿命，适配车内复杂的温湿度使用环境。

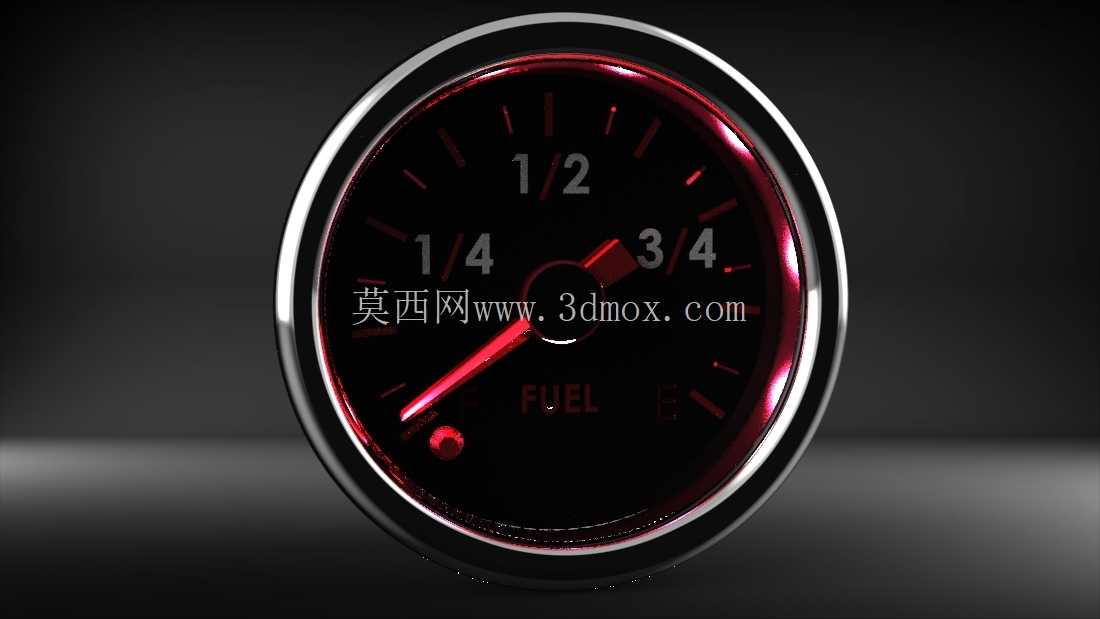

在细节设计上，指针做了配重平衡处理，即便车辆处于爬坡、倾斜的非水平路面状态，指针也不会因为重力作用出现偏移，保证显示数值的准确性。表盘背光采用暖白色柔光设计，夜间点亮时不会产生刺眼的眩光，既能够清晰照亮刻度与指针，也不会因为光线过强影响驾驶员的夜间驾驶视线。仪表整体的供电电压适配12V车载电源标准，能够直接对接多数乘用车辆、轻型商用车辆的供电系统，不需要额外加装电压转换模块。

从实际装车适配性来看，这款仪表除了可以配套原厂车型的仪表盘总成使用，也可以作为改装配件应用在越野车辆、改装赛车、老式车辆的仪表升级场景中，通用化的安装尺寸与接线定义能够大幅降低改装过程中的施工难度，不需要定制专属的安装支架或者转接线路。内部结构的模块化设计也方便后期的维护检修，如果出现指针偏移、背光故障等问题，只需要拆开背部的端盖即可对对应部件进行更换，不需要整体更换仪表总成，降低后期的维护成本。
