通风式汽车制动盘结构仿真分析设计

汽车盘式制动器的核心承载部件就是制动盘，其性能直接决定整车制动系统的可靠性，不管是乘用车的日常通勤制动，还是商用车长下坡路段的持续制动，制动盘都需要在摩擦副的挤压作用下，将车辆的动能通过摩擦转化为热能散出，这个过程中盘体既要承受刹车片施加的径向、周向剪切载荷，还要耐受短时剧烈升温带来的热应力，一旦结构设计不合理，很容易出现制动抖动、热裂纹甚至制动失效的风险。

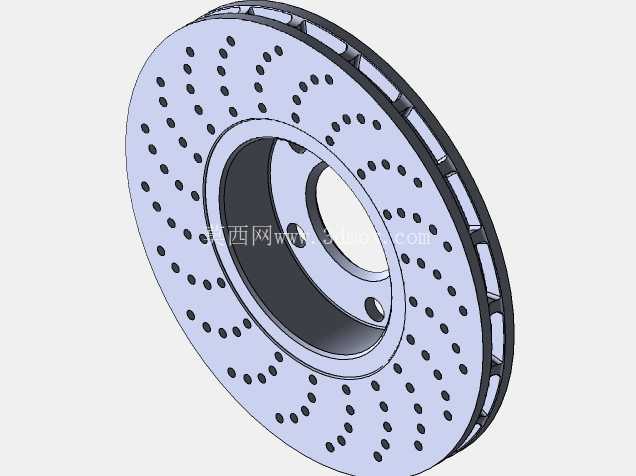

本次设计的制动盘采用常见的通风式结构，整体为圆盘形回转体，中心设置带均布安装孔的轮毂连接法兰，法兰面与盘体之间通过过渡圆角平滑衔接，避免应力集中；盘体摩擦区域均匀分布多组径向散热通风孔，既可以降低盘体整体重量，也能在车辆行驶过程中利用旋转带动空气流经孔道，带走摩擦产生的热量，减少热衰退现象的出现。安装边界上，中心法兰的安装孔位置度严格匹配乘用车转向节的轮毂轴承安装基准，摩擦面的端面跳动量控制在0.05mm以内，避免制动时出现踏板抖动的问题；盘体总厚度、摩擦面有效工作半径都按照紧凑型家用车的制动力分配参数匹配，确保制动时刹车片与摩擦面的接触面积达到90%以上，不会出现偏磨。

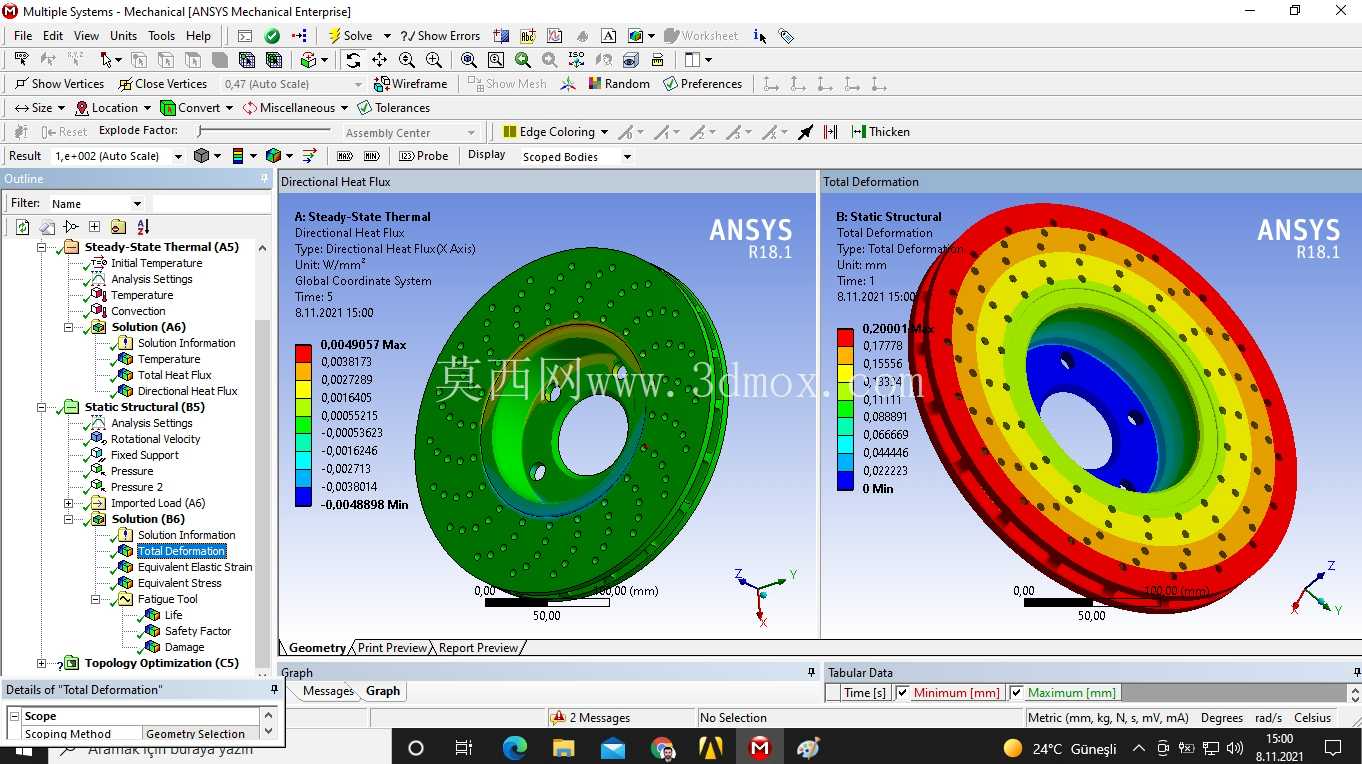

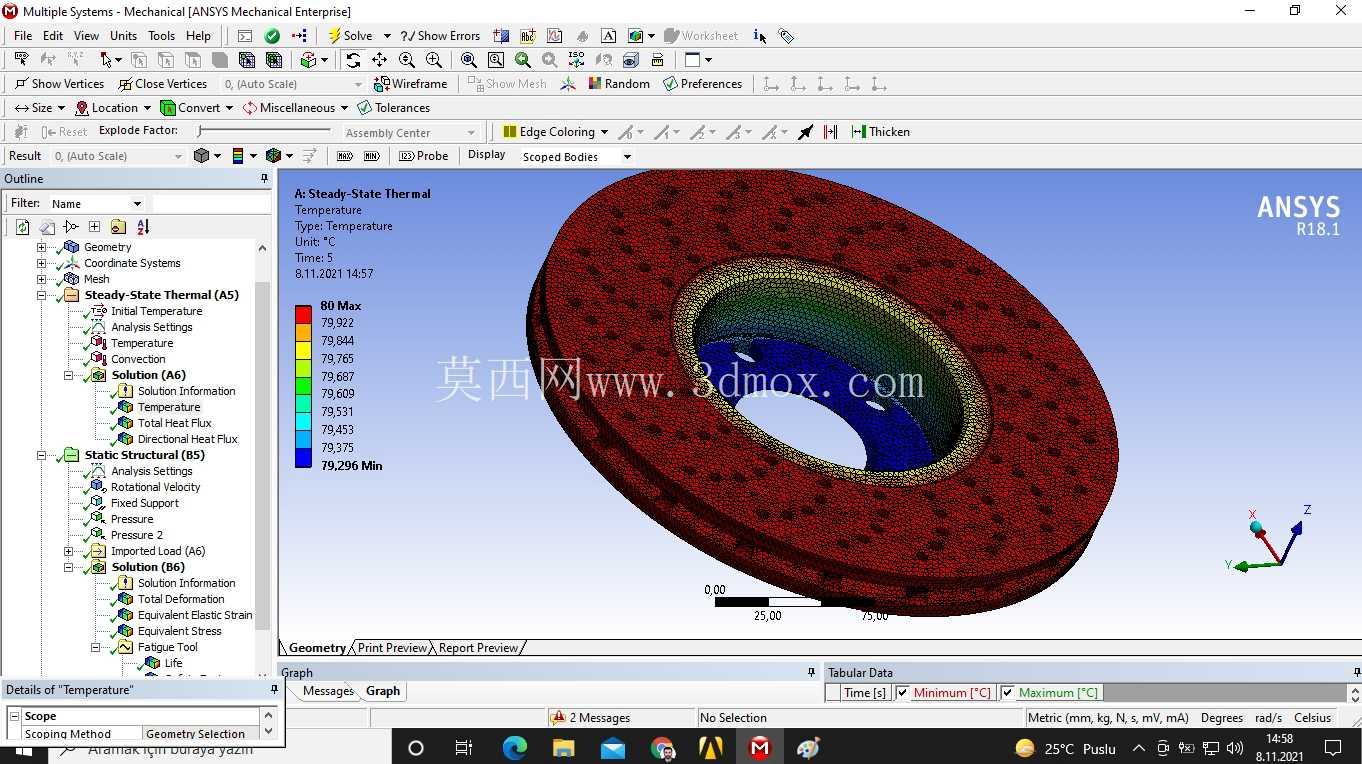

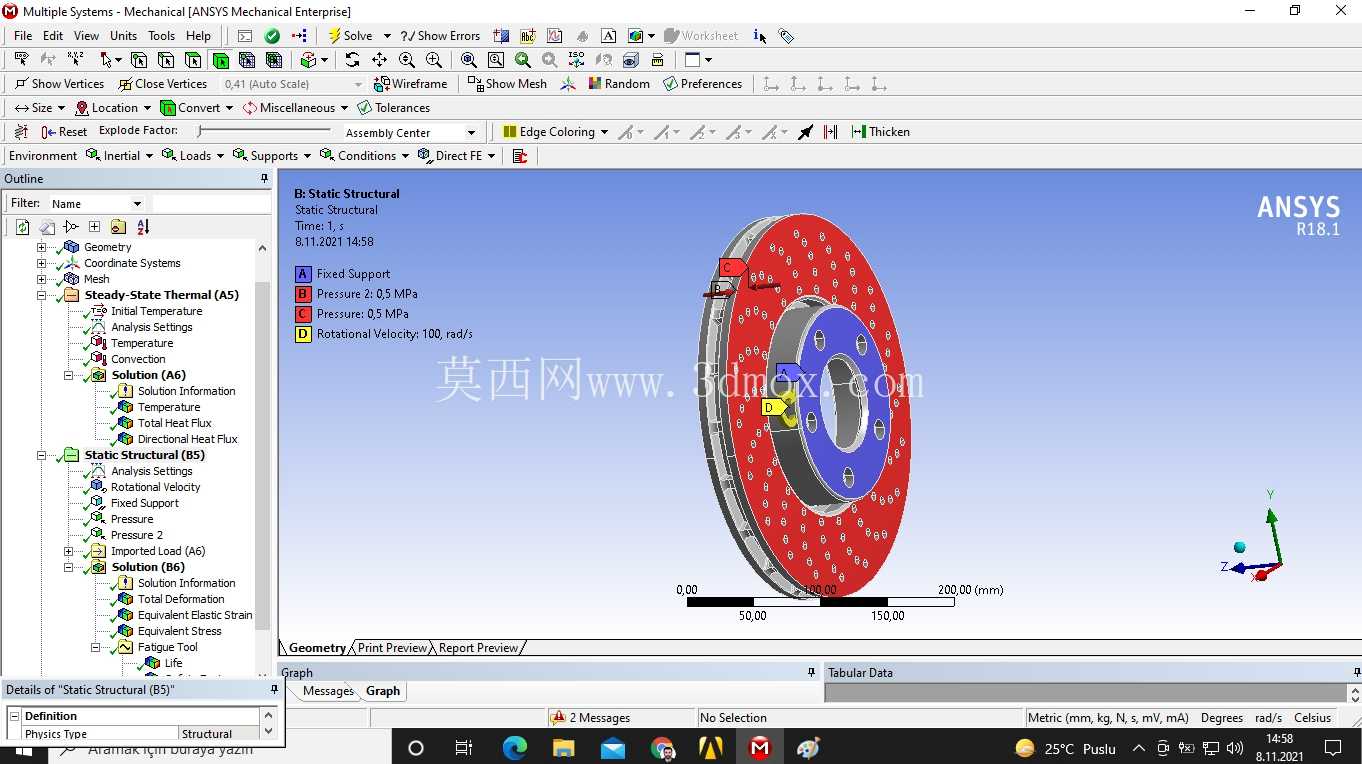

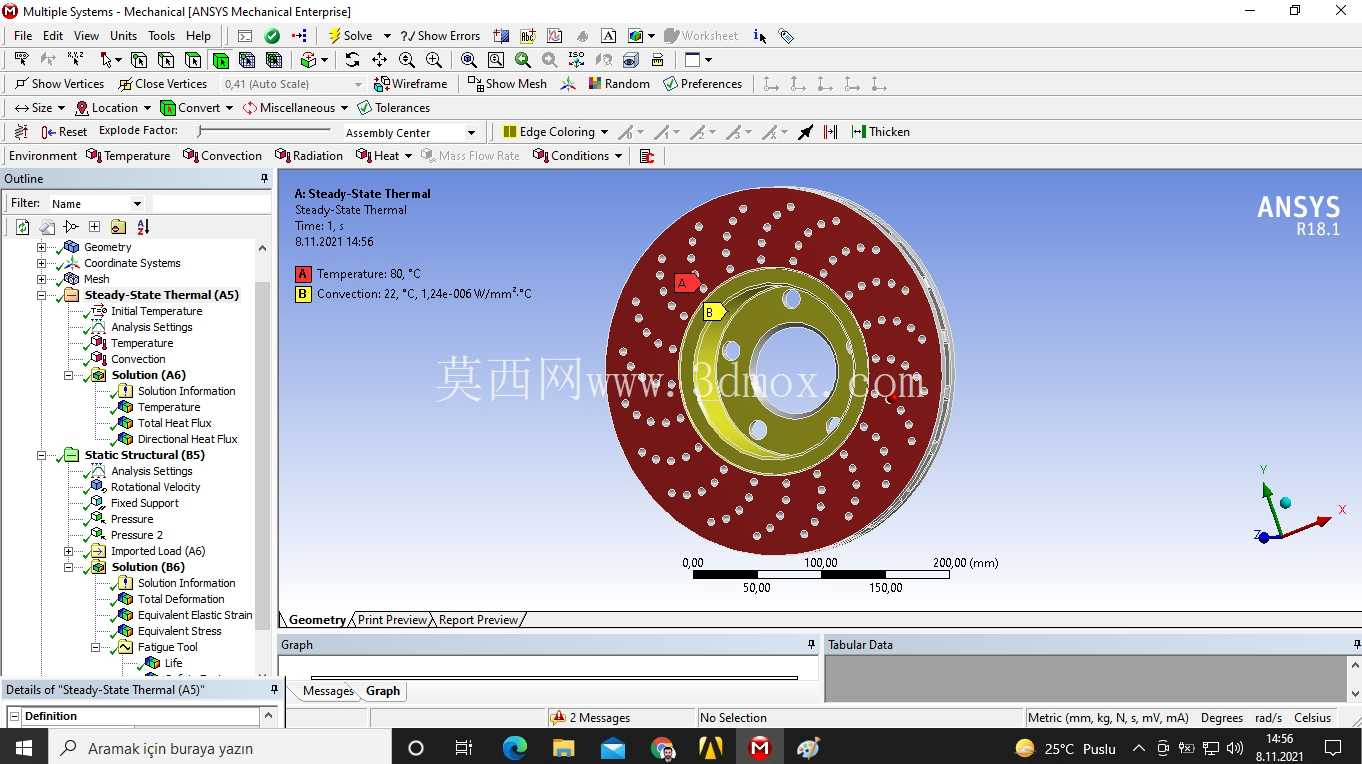

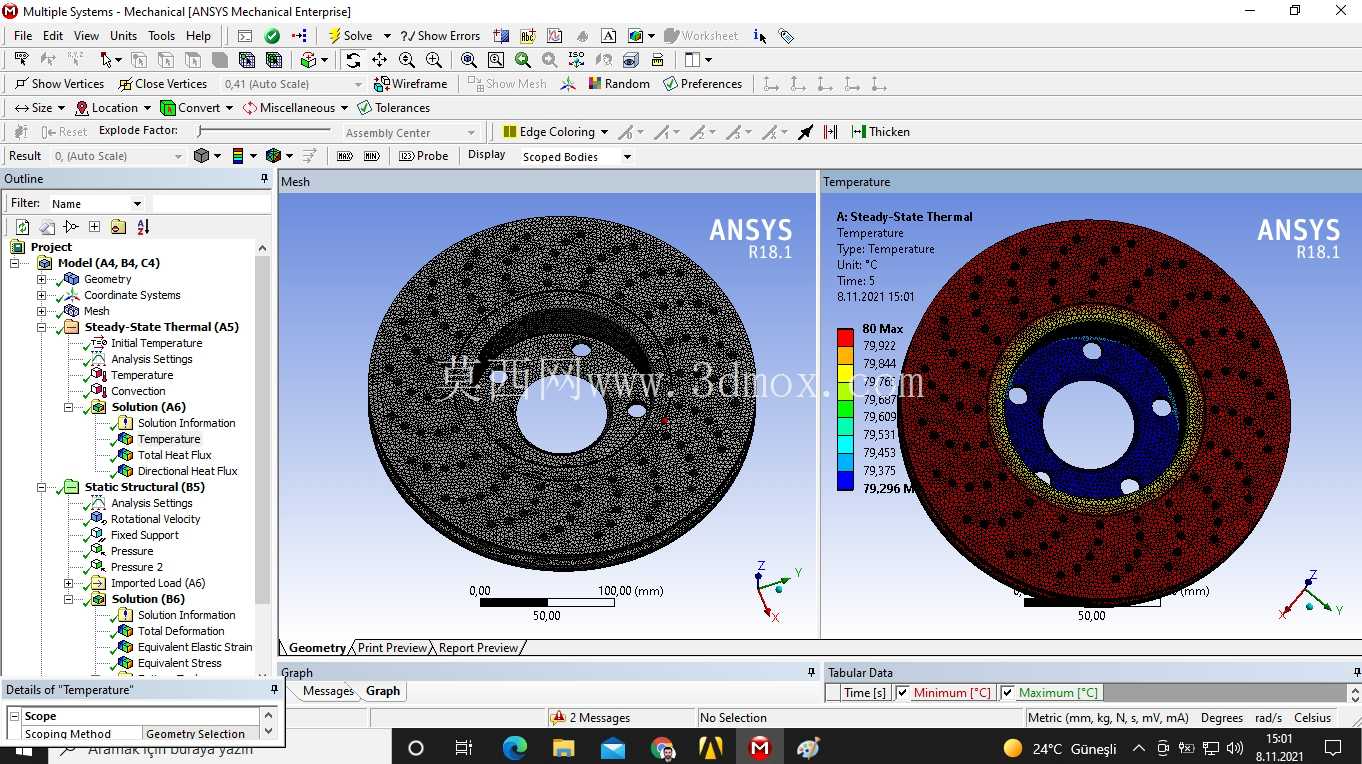

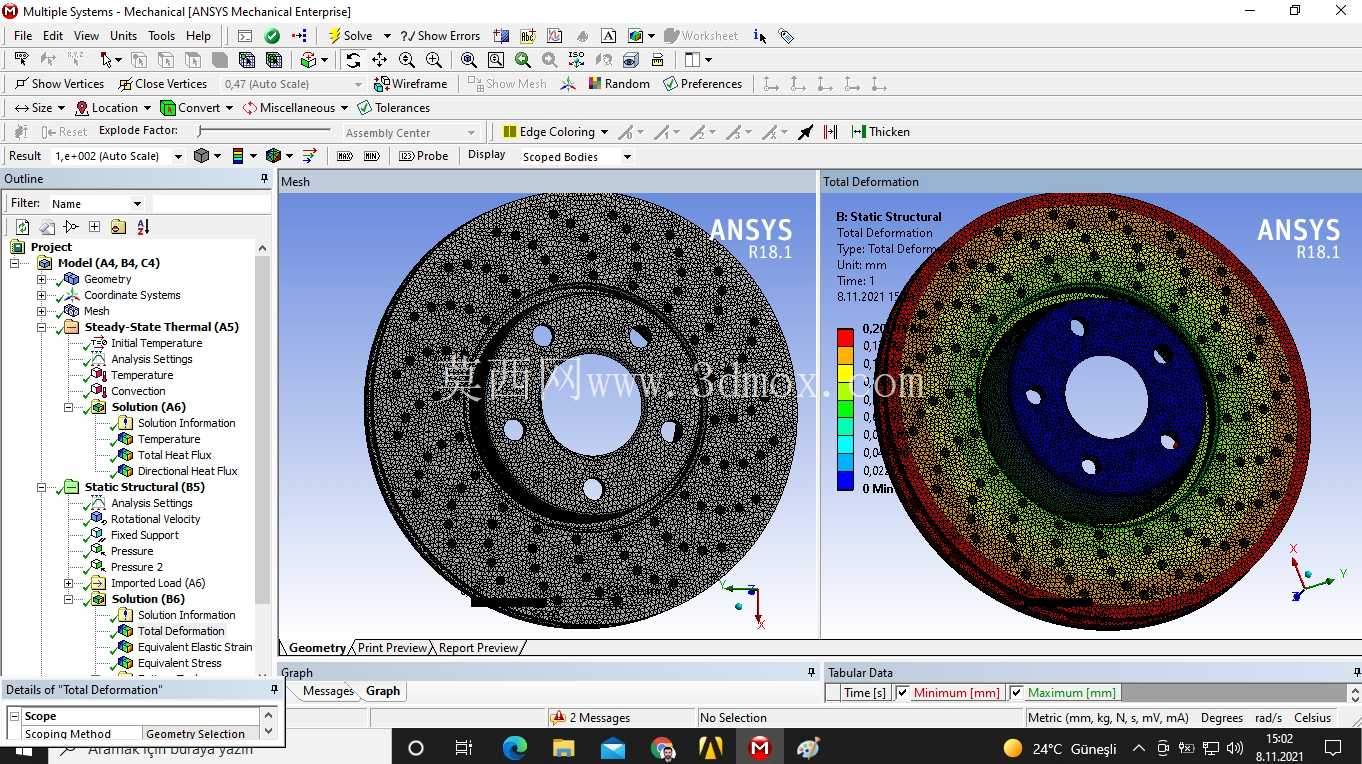

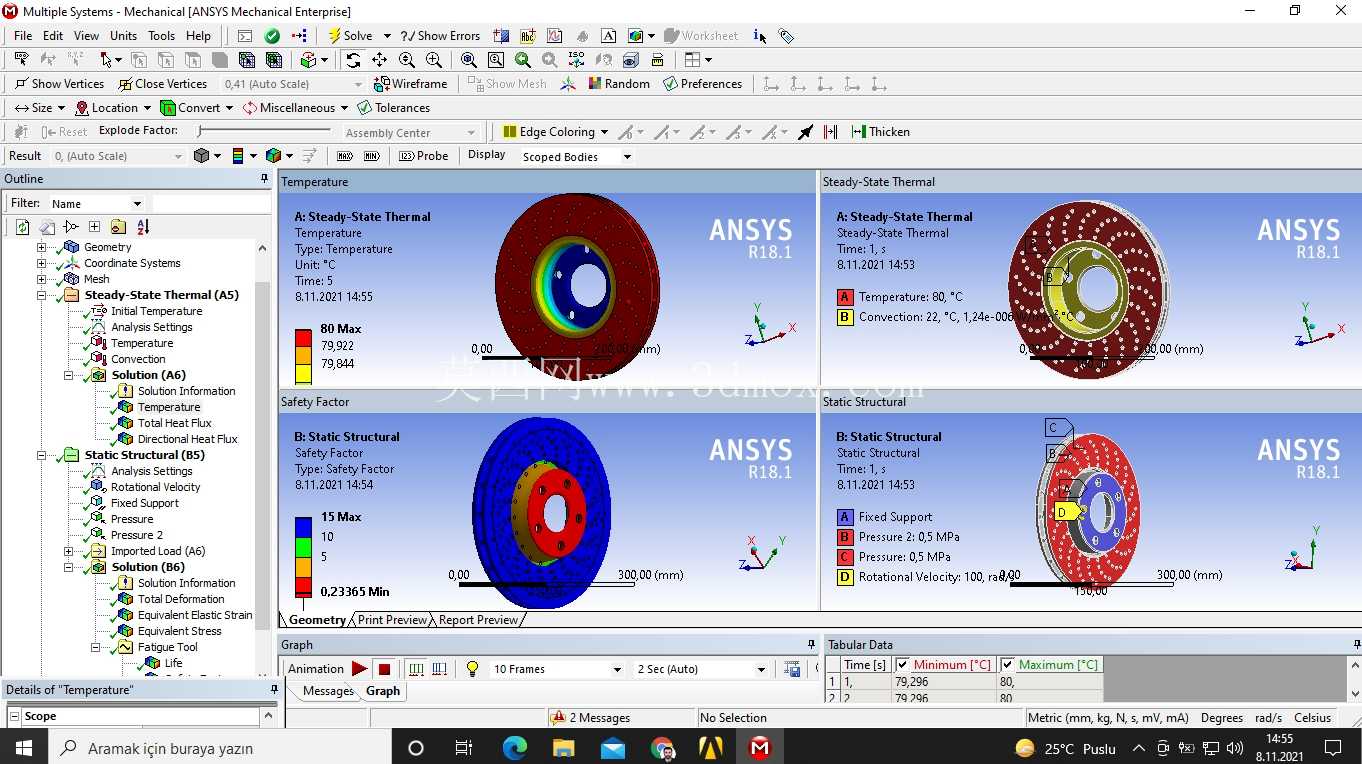

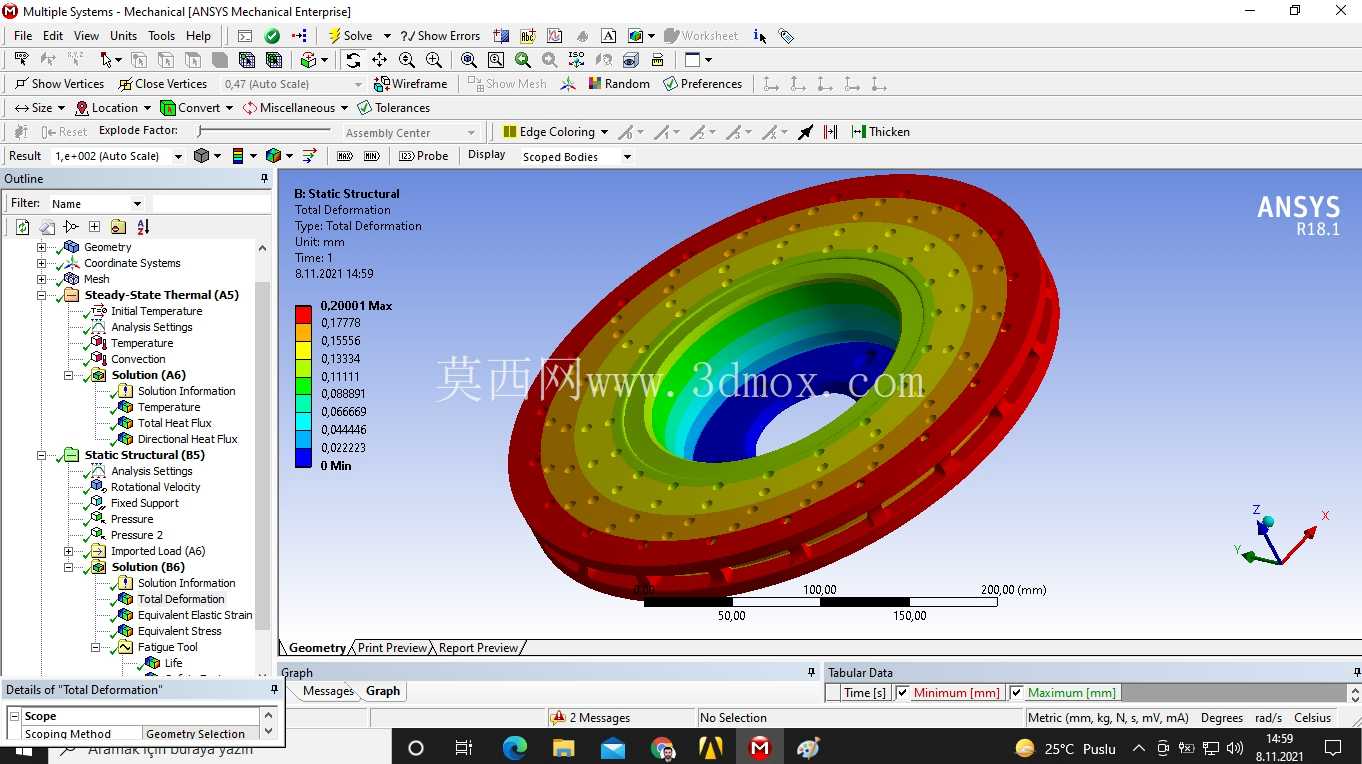

设计过程中先完成三维实体建模，确保所有回转特征同轴度符合装配要求，安装孔的倒角、摩擦面的加工余量都预留到位，之后导入有限元分析模块开展两类核心仿真：首先是静态结构分析，模拟最大制动力矩下刹车片对盘体的挤压载荷，约束中心法兰安装面的全部自由度，在两侧摩擦面施加对应最大制动力的面载荷，计算盘体的应力分布与变形量，确认最大应力位置出现在法兰与盘体的过渡区域，数值远低于灰铸铁材料的许用应力，最大变形量出现在盘体外缘，不会影响制动间隙的正常范围。其次是稳态热分析，模拟持续制动工况下的温度场分布，给摩擦面施加热流密度载荷，同时设置通风孔与空气的对流换热系数，计算得到盘体最高温度出现在摩擦面中部区域，温度梯度分布均匀，不会出现局部过热导致的材料性能下降。

从实际装车场景来看，这类制动盘需要适配不同规格的制动卡钳，所以建模时特意将摩擦面的内外径尺寸做了通用性匹配，只要是同尺寸级别的浮动卡钳都可以直接适配，不需要额外修改安装位；散热孔的排布角度也经过优化，顺着盘体旋转方向倾斜，能在低车速下也形成足够的空气流通量，提升低速频繁制动时的散热效率。很多新手工程师做制动盘设计时容易忽略过渡圆角的处理，直接在法兰和盘体之间做直角衔接，实际仿真时就能发现这个位置的应力会比圆角结构高出30%以上，长期交变载荷作用下很容易从根部出现疲劳裂纹，所以本次设计特意将过渡圆角半径设置为8mm，在不影响周边卡钳安装空间的前提下最大化降低应力集中。另外摩擦面的表面粗糙度要求也在建模时做了对应标注，确保刹车片磨合后能快速形成均匀的摩擦膜，缩短新车的制动磨合周期。

在仿真结果的验证环节，还特意对比了实心盘与本次通风盘的温度场差异，相同制动工况下通风盘的最高温度比实心盘低27%左右，热变形量也小18%，完全能满足家用车日常行驶的制动需求，不管是城市道路频繁启停，还是山路长距离下坡制动，都能保持稳定的制动性能，不会因为热积累出现制动力大幅衰减的问题。
