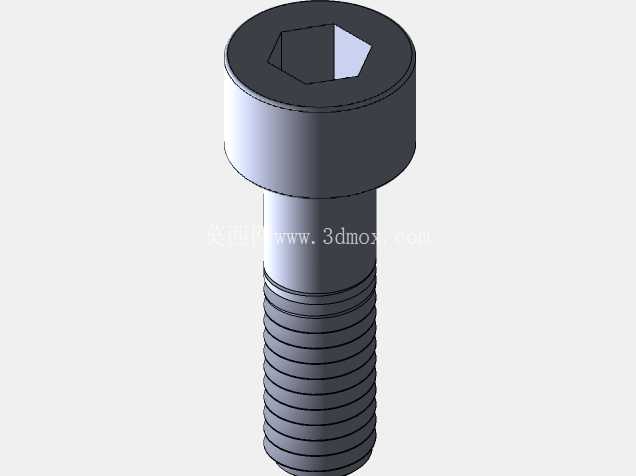

内六角圆柱头M6X1公制紧固螺丝

在各类机械装配、工装夹具搭建、自动化设备模组拼接的场景里，小规格公制细牙螺丝的选用直接决定了连接结构的稳定性与装拆效率，这款M6×1规格的内六角圆柱头螺丝，正是针对紧凑安装空间下的紧固需求设计的常用连接件。从实际应用场景来看，这类螺丝常出现在电子设备工装、小型模组滑台装配、3D打印设备结构固定、液压阀块辅件安装、模具小件锁紧等场景中，尤其是在安装面沉孔预留空间有限、需要螺栓头完全沉入安装平面不突出外露的工况下，圆柱头内六角的结构优势十分明显，相比外六角螺栓，它所需的操作空间更小，仅需匹配对应规格的内六角扳手即可完成拧紧作业，在狭窄的装配空间内也能顺利施加足够的锁紧扭矩。

从产品功能特性来看，M6×1的细牙螺纹设计相比同公称直径的粗牙螺纹，拥有更小的螺距，螺纹自锁性能更优，在承受振动载荷的连接部位不容易出现松脱，适合用在有一定振动工况的设备连接位置，同时细牙螺纹的牙型更小，拧入时对基体螺纹的损伤更小，适合需要反复拆装的工装连接场景。圆柱头的头部设计，让螺栓头部与被连接件沉孔的接触面积更大，锁紧时的压应力分布更均匀，不会因为局部压强过大压伤铝合金、工程塑料等硬度较低的被连接件表面。内六角的驱动形式，允许扳手完全嵌入头部沉孔内部，拧紧时不会出现打滑脱开的情况，相比一字、十字槽的驱动结构，能承受更大的拧紧扭矩，不容易出现槽口拧花损坏的问题，大幅提升反复装拆的使用寿命。

从设计思路层面，这款螺丝的建模完全遵循公制螺纹紧固件的通用设计规范，头部的内六角对边尺寸、头部外径、头部高度、螺纹收尾长度、螺杆光杆段的公差都按照常规工业级紧固件的通用参数设定，螺纹段采用真实的螺旋牙型建模而非贴图模拟，在做装配干涉检查、运动仿真的时候，可以准确还原螺丝与安装孔、螺纹孔的配合状态，不会出现虚拟装配时的尺寸误判。建模时特意保留了螺纹起始端的倒角引导结构，这部分结构在实际装配中可以让螺丝顺利对准螺纹孔，避免拧入时错牙刮伤螺纹，很多简化建模的螺丝模型会忽略这个倒角，导致实际装配干涉检查时出现误报，这个细节的还原能让结构设计阶段的装配验证更贴近真实生产状态。

关于外形尺寸与安装边界，这款螺丝公称直径6mm，螺距1mm，常规使用时需要在被连接件上加工直径6.5mm左右的光孔过孔，沉孔部分需要匹配圆柱头的外径加工对应深度的沉台，保证螺丝拧紧后头部不高出安装平面；螺纹拧入基体的有效深度建议控制在8-12mm区间，拧入过浅会导致螺纹啮合牙数不足，连接强度不够，拧入过深则会增加不必要的攻丝加工成本，还可能因为螺纹孔底部的退刀槽结构导致螺丝无法拧紧。在做三维布局设计时，需要预留出内六角扳手的操作空间，也就是螺丝头部上方需要留出足够的扳手插入与转动空间，避免装配时扳手被周边结构件干涉，导致无法完成拧紧作业。另外这类螺丝在做表面处理选型时，根据使用场景的不同可以搭配发黑、镀锌、镀镍等不同的表面处理方式，建模时的外观质感也对应了常规发黑处理的工业级螺丝的表面状态，方便设计人员在做设备整体外观渲染时更贴近真实成品的视觉效果。

在结构设计选型过程中，这类标准紧固件的三维模型准确性会直接影响整体设计的效率，准确的模型可以直接调用到装配体中，不需要设计人员再从头绘制紧固件的细节，大幅缩短设计周期，同时准确的尺寸参数也能避免后续生产装配时出现孔位不匹配、沉孔深度不够、扳手空间不足等常见的设计失误，尤其是在紧凑结构的设备设计中，每一个紧固件的头部尺寸、螺杆长度都需要精准匹配周边的零件边界，稍有偏差就可能导致零件无法装配，或者装配后出现运动干涉。
