槽型对射式光电感应开关结构设计

　　槽型对射式光电开关是自动化产线、小型机电设备里极为常用的位置检测元件，这类元件的核心检测逻辑是通过槽口两侧的发射与接收端形成连续光通路，当有不透明物体从槽口中间穿过遮挡光路时，接收端信号发生跳变，输出对应的开关量信号，完成位置到位、行程限位、计数触发这类基础检测动作。不同于漫反射类光电开关需要调整检测距离，槽型结构的检测距离是固定的，就是槽口的有效宽度，这一特性让它在小行程、高精度的点位检测场景里稳定性极强，不需要现场反复调试光轴对准，只要安装位置固定，检测一致性远高于可调距离的光电元件。

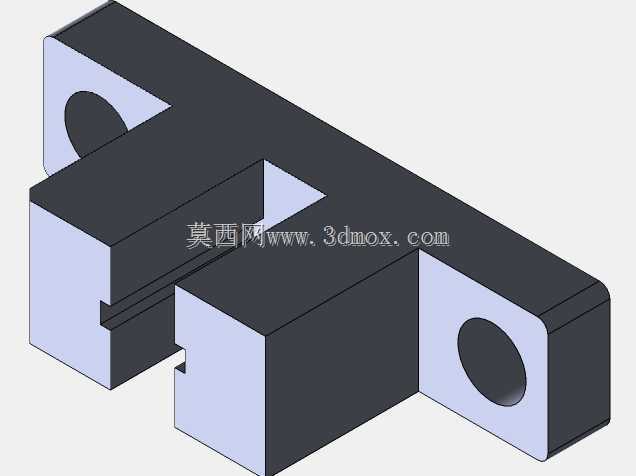

　　从结构设计角度看，这款槽型光电开关采用一体式黑色工程塑料壳体，壳体两侧延伸出带安装孔的固定耳，安装孔为标准通孔，适配M2或者M2.5的紧固螺丝，安装时可以直接通过螺丝将本体固定在设备的安装板上，不需要额外的安装支架，能有效压缩安装占用的空间。直插式的金属引脚从壳体尾部平行引出，引脚间距符合标准直插元件的排布规范，既可以直接焊接在PCB板上做板载式安装，也可以通过接插件连接导线做分体式接线，引脚的长度预留了足够的焊接余量，不会因为焊接时的热传导损坏内部的光学元件。

　　设计过程中首先要保证槽口的光轴同轴度，发射端的发光管和接收端的光敏管必须严格对正，否则会出现常态下信号无法触发、检测灵敏度不足的问题，壳体内部的定位槽在注塑时就预留了元件的安装卡位，组装时直接将两个元件卡入定位槽就能保证同轴度，不需要额外的校准工序。壳体的材质选用遮光性良好的黑色PBT材料，一方面可以阻挡外部环境杂光进入接收端，避免强光干扰导致的误触发，另一方面材料本身具备一定的耐磨和耐温性能，可以适应产线周边-10到60摄氏度的常规工作环境，不会因为设备运行产生的轻微温升出现壳体变形。

　　这类光电开关常见的应用场景包括小型传送带的物料到位检测、自动化设备运动模组的原点复位限位、编码器的转速脉冲采集、送料机构的物料有无判断，尤其是在3D打印机、小型贴片机、办公自动化设备这类空间紧凑的设备里，槽型光电开关的小体积优势非常明显，安装时只需要预留出槽口的遮挡空间，运动部件上只需要加装一个简单的挡片就能完成检测，不需要复杂的触发结构。安装边界上需要注意，固定时螺丝的锁紧扭矩不能过大，否则会压裂塑料壳体的安装耳，同时安装位置要远离强电磁干扰源，避免输出信号出现杂波，引脚焊接时的温度不能超过260摄氏度，焊接时间控制在3秒以内，防止高温损坏内部的半导体元件。槽口的端面在日常使用中要避免积灰或者沾染切削液、油污，否则会遮挡光路导致检测失效，在有粉尘或者油污的场景使用时，可以额外在槽口外侧加装透明的防护挡片，不影响光路传输的同时阻挡杂物进入槽内。
