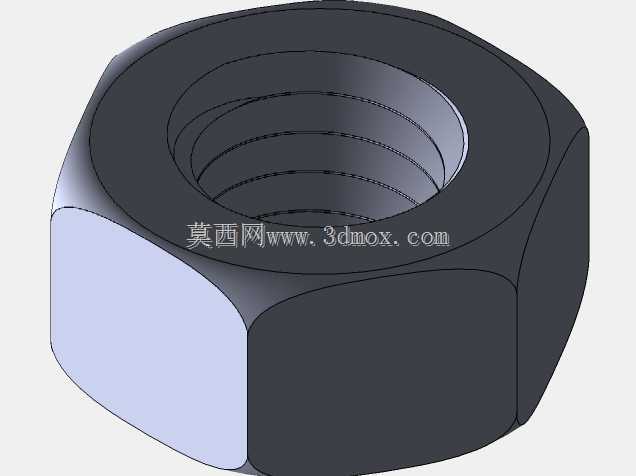

公制细牙M6六角锁紧螺母结构设计

　　这款M6×1细牙六角螺母的建模过程，需要先理清其在不同工业场景下的实际受力逻辑，再反向推导结构细节的合理性。在精密仪器仪表的装配场景中，细牙螺纹的小螺距特性可以实现更精准的轴向调节，同时细牙的螺纹升角更小，自锁性能优于同规格粗牙螺母，在存在小幅振动的传感器安装工位、仪表内部构件连接位置，能有效降低螺纹副松脱的概率，不需要额外增加防松垫圈也能维持稳定的预紧力。建模时首先要确定六角对边、对角的尺寸边界，按照公制紧固件的常规配合公差，六角部分的对边尺寸需要匹配标准开口扳手、套筒的夹持尺寸，保证装配时工具能完全贴合受力面，避免棱边受力出现打滑、螺母棱角磨损的问题。螺母的厚度设计需要兼顾螺纹啮合长度与安装空间限制，M6规格的细牙螺纹，

　　有效啮合牙数需要达到5牙以上才能保证足够的连接强度，因此螺母的轴向厚度需要覆盖足够的螺纹段，同时在螺母两端做极小的倒角处理，一方面去除机加工后的锐边毛刺，避免装配时划伤操作人员或配套零件表面，另一方面倒角可以引导螺栓顺利旋入，降低螺纹对中不准导致的错牙、螺纹损伤风险。内螺纹的建模不能只做理想化的光滑螺旋面，需要还原实际加工后的牙型轮廓，牙顶、牙底的微小圆角是实际滚压或攻丝加工中必然存在的结构，这些细节会直接影响有限元受力分析时的应力集中系数计算，如果忽略这些圆角，仿真得到的螺纹牙受力峰值会比实际工况偏大，导致后续选型时出现强度冗余过多的问题。在自动化生产线的传感器安装工位，这类细牙螺母常用来调整传感器的感应距离，

　　旋转螺母时小螺距带来的微进给量，可以精准控制传感器端面与被测物体的间隙，保证检测精度稳定。建模时还要考虑安装边界的干涉问题，六角部分的外接圆直径不能超出安装位的沉孔尺寸，避免螺母放入沉孔后出现卡滞，同时螺母的支撑端面需要保证足够的平面度，当与被连接件表面贴合时，整个端面均匀承受预紧压力，不会出现偏载导致的螺纹副受力不均、局部应力过大断裂的问题。在小型自动化设备的走线固定、气动元件的辅助安装场景中，这类细牙螺母也常作为调节构件使用，配合螺柱实现构件位置的微调，因为细牙螺纹的导程小，调节时的位置分辨率更高，适合对安装位置精度要求较高的工位。
