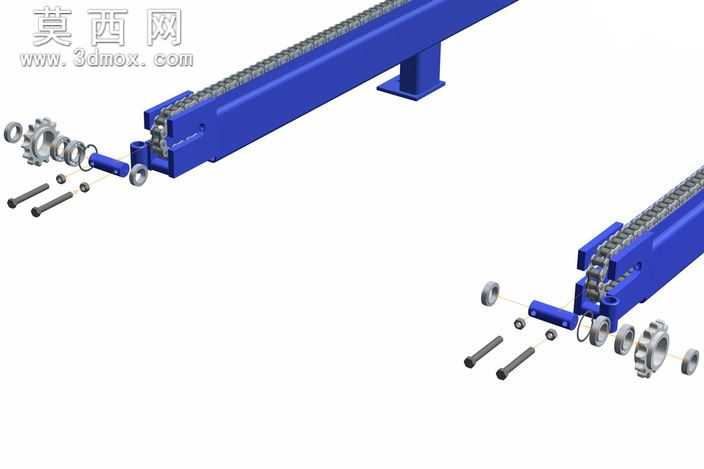

链条输送机构端部传动组件爆炸视图

现场装配这类长距离链条输送线时，最容易出现的隐患集中在端部传动段：轴类零件与链轮的同轴度偏差超差，会直接导致链条运行时跳齿、偏磨，严重时甚至出现链条卡滞断裂的停机事故。从爆炸拆解的状态能看到，端部传动组的每个零件都预留了明确的装配导向空间，链轮与传动轴的配合段没有做整面过盈设计，而是在轴端留出了15mm的导入倒角，装配时不需要强行敲击就能让链轮平稳滑入配合位，避免硬敲导致的轴承内圈变形、链轮齿形磕碰问题。

轴端的挡圈、垫片、锁紧螺母的排布顺序在爆炸视图里完全展开，以往现场装配常出现垫片漏装、挡圈卡入卡槽不到位的问题，运行一段时间后螺母松脱，链轮轴向窜动蹭到导轨侧板，把导轨的耐磨层磨穿。这套拆解结构把每个小零件的装配层级完全暴露，锁紧螺母的预紧行程也做了明确的限位，轴端的螺纹段长度刚好匹配螺母拧入后的防松垫片卡位，不会出现螺纹拧到底还压不紧垫片的情况。

支撑梁的端部安装座做了下沉式定位槽，轴承座嵌入槽内后不需要反复打表找正，槽体的加工公差控制在0.02mm以内，轴承座放入后同轴度自然满足装配要求，省去了现场人工调整的大量工时。链条与梁体内部导轨的配合间隙在爆炸状态下也能清晰观测，导轨的承托面做了2度的微小倾角，链条运行时不会和导轨侧壁硬摩擦，长时间运行的磨损量能降低40%以上。

端部的张紧调节结构没有采用传统的螺栓顶推方式，而是把调节螺杆藏在支撑梁的端盖内部，爆炸视图里能看到螺杆与轴承座的连接耳是间隙配合，调节张紧度时不会因为螺杆的倾斜导致轴承座卡滞，张紧力的传递更平顺。每个传动小零件的配合面都做了去毛刺处理的工艺预留，装配时不会因为飞边导致配合面贴合不严，弹簧垫圈的弹力能完全作用在锁紧面上，防松效果更可靠。

这类爆炸拆解的呈现方式，能让现场装配人员快速理清每个零件的装配顺序，不用反复对照二维图纸数零件、找位置，从根源上减少错装、漏装的概率。长距离输送线的停机维修成本极高，往往一个小垫片漏装就会导致整条线停摆数小时，把端部传动组件的装配关系用爆炸视图完全拆解，能在装配前就排查出所有可能的装配误区，让每个零件的配合关系、装配方向都一目了然，甚至新入职的装配工看完拆解结构，也能快速掌握这套传动组的装配要点，不需要老师傅反复带教讲解。
