剪式螺旋顶升支撑机构完整结构设计

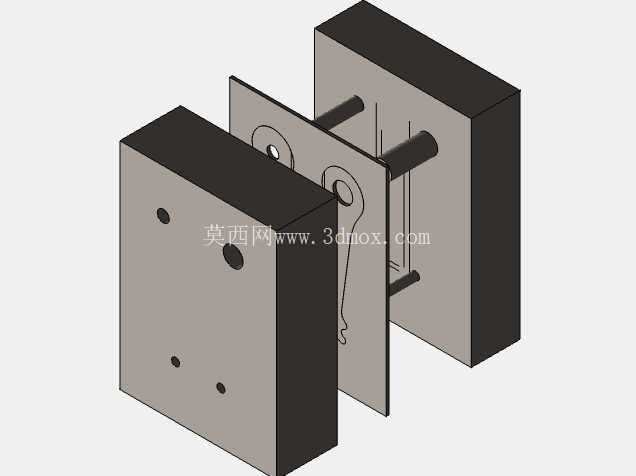

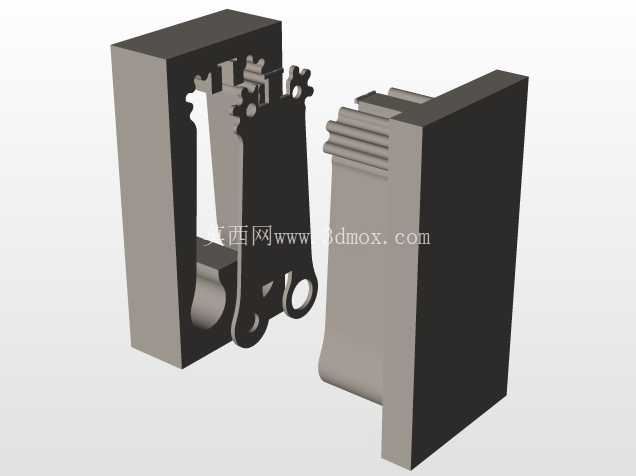

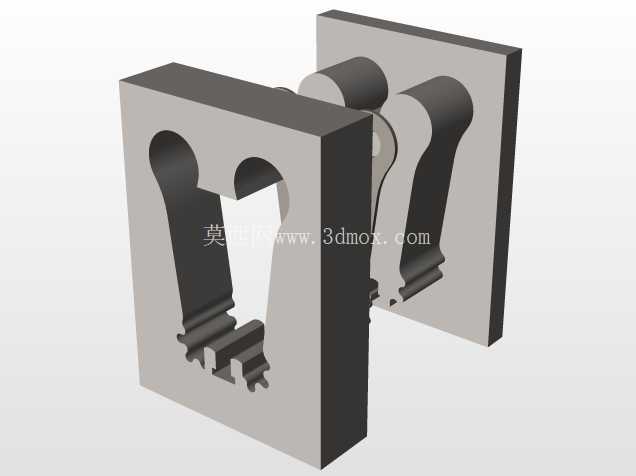

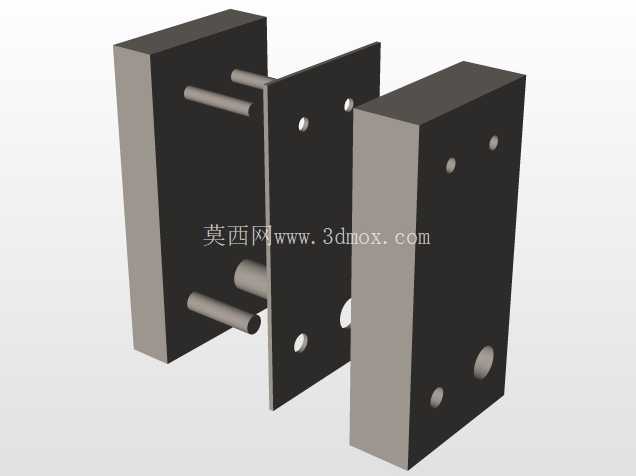

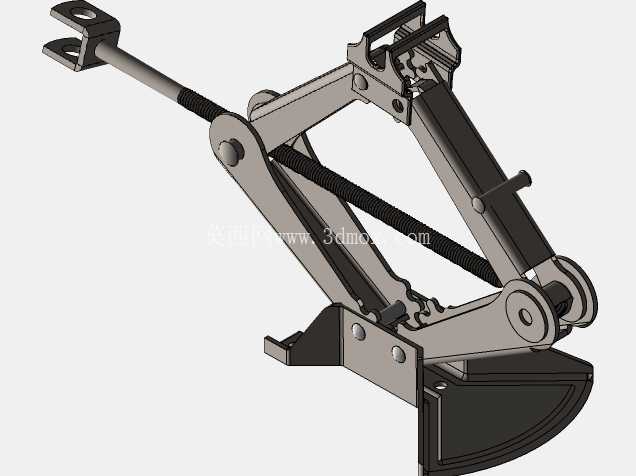

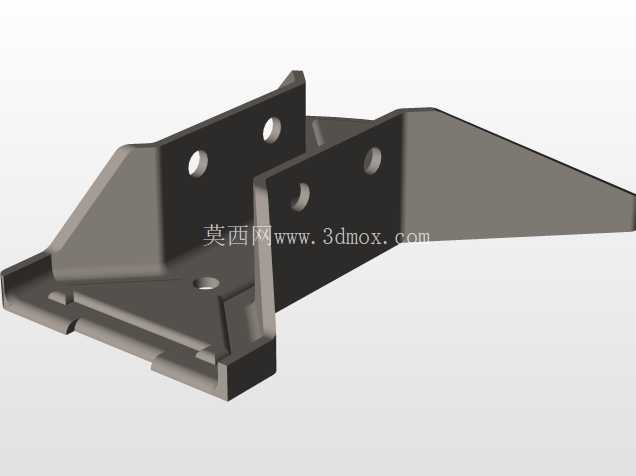

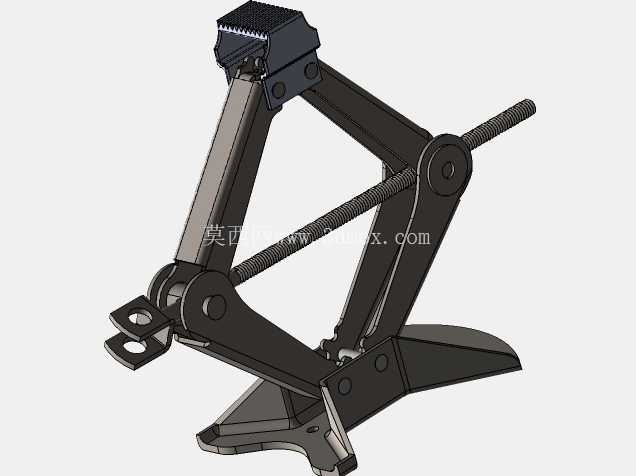

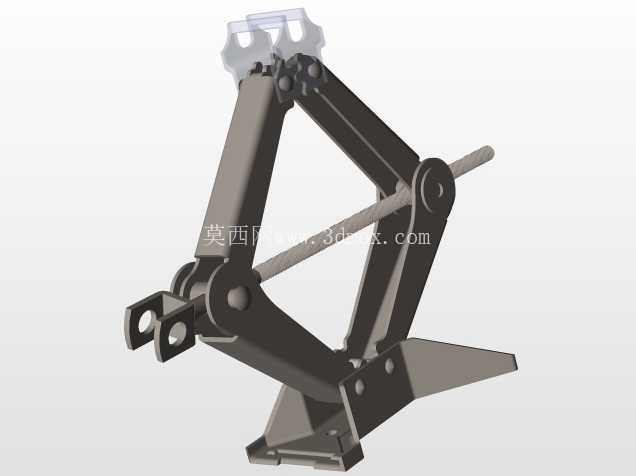

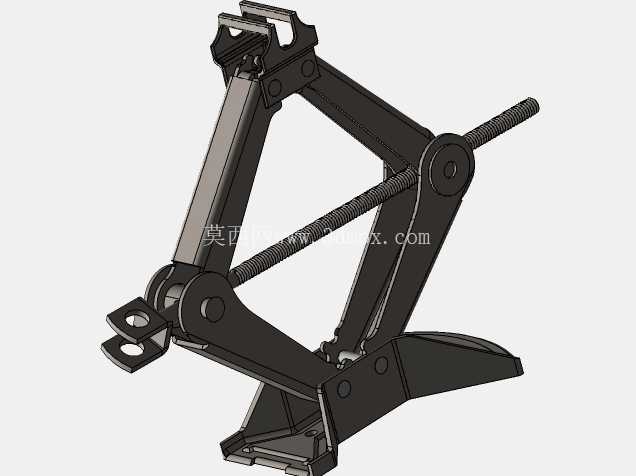

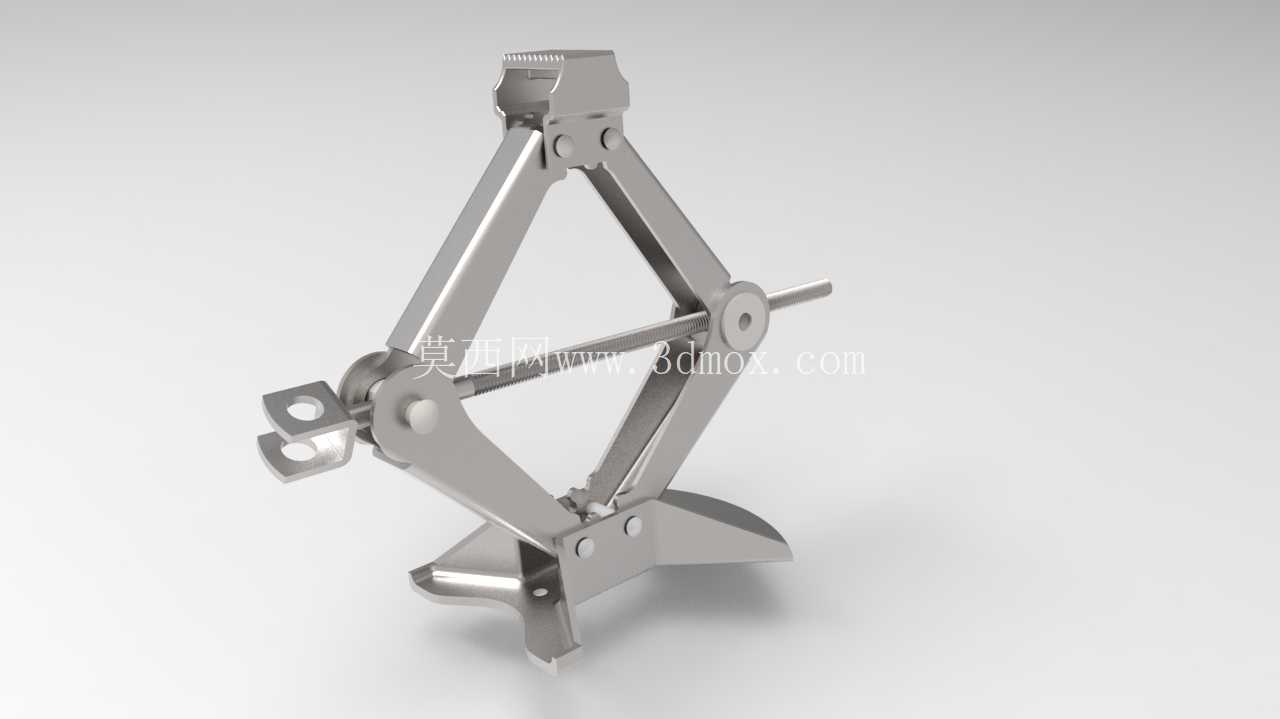

　　在车辆维保、小型设备装配、重型构件临时调平的作业场景里，这类剪式螺旋顶升结构的应用频次远高于多数通用起重工具，不同于液压顶升设备依赖密封件、液压油维持负载的特性，纯机械螺旋传动的结构不存在泄漏泄压风险，哪怕在-20℃的低温户外、多粉尘的机加工车间这类恶劣工况下，也能长期稳定保持支撑状态，不会出现负载缓慢沉降的问题。从结构组成来看，整套机构以两组对称布置的剪式铰接臂作为核心承载框架，下臂底端分别与底座的两个铰接支座连接，上臂顶端与顶部承托台的铰接座配合，中间贯穿整个剪臂交叉区域的是梯形传动丝杠，丝杠一端延伸出臂架结构，配套有可外接摇杆的驱动方头，转动丝杠时，两个与丝杠配合的传动螺母会沿轴向同步相向或反向移动，带动剪臂绕铰接点转动，从而实现顶部承托台的垂直升降动作。设计过程中首先要明确的是安装边界与负载传递路径，底座采用带弧形支撑面的宽幅结构，接触地面的边缘做了倒圆角处理，避免顶升过程中应力集中压损作业地面，同时底座上的铰接支座位置经过反复校核，当机构处于最低收拢状态时，两组剪臂完全折叠贴合，整体高度控制在常规车载工具存放槽的尺寸范围内，不会占用过多储物空间；当丝杠转动至最大行程位置时，剪臂展开至设计最大角度，此时顶部承托台的高度满足家用轿车、轻型货运车辆底盘维保的顶升高度需求，不会出现行程不足无法拆卸轮胎的问题。

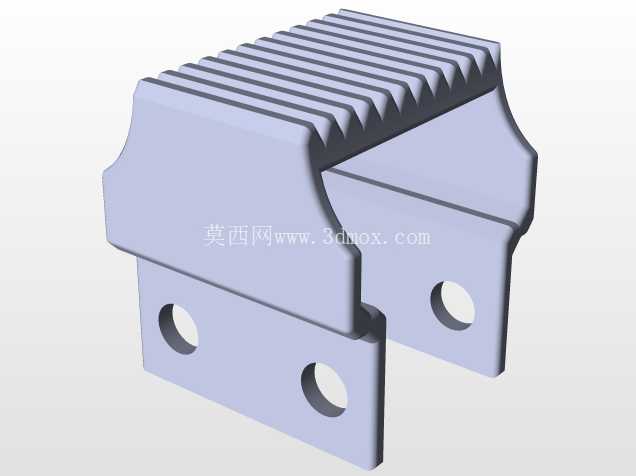

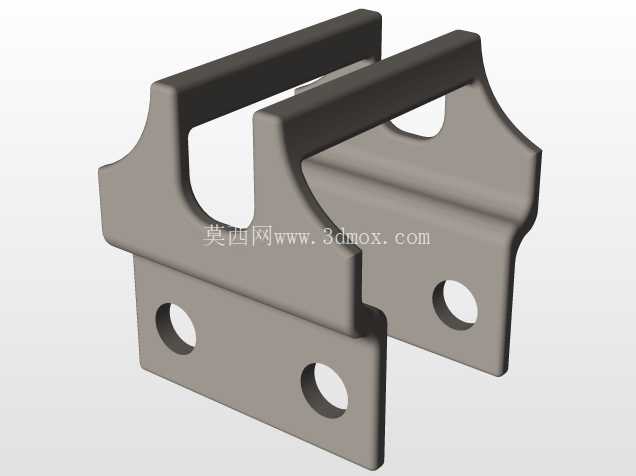

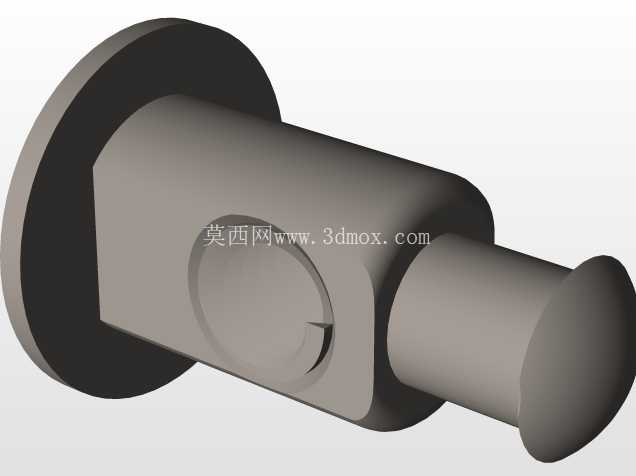

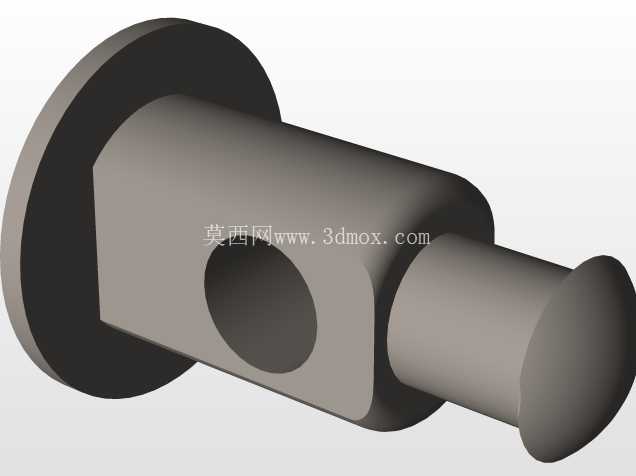

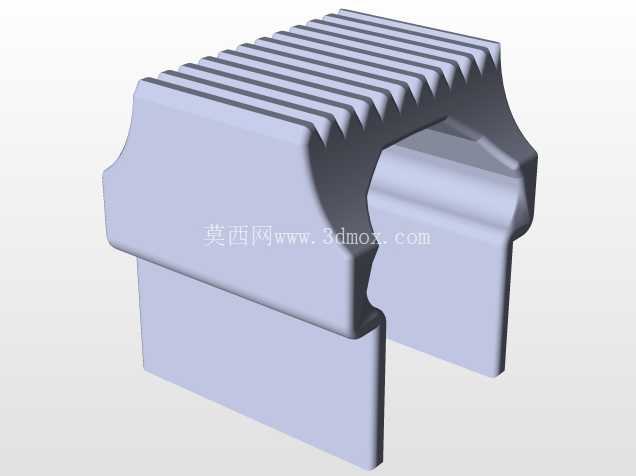

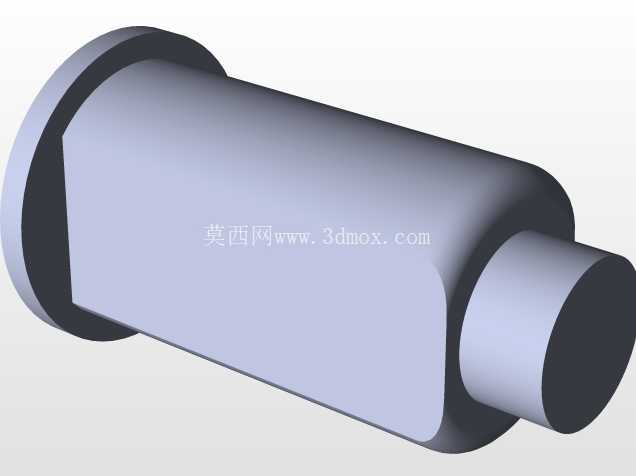

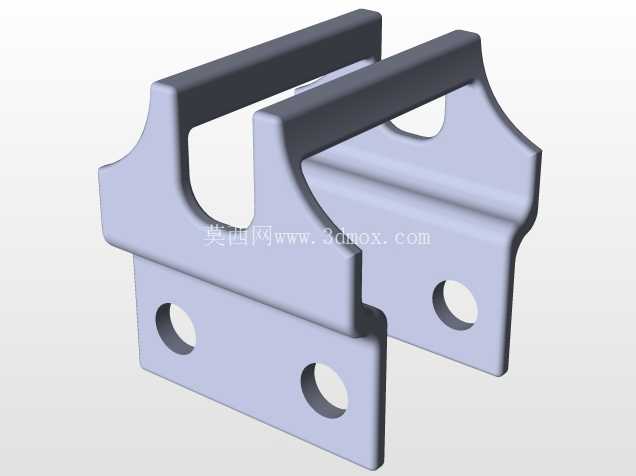

　　传动丝杠选用梯形螺纹而非普通三角螺纹，核心原因是梯形螺纹的牙型强度更高，传动过程中受力均匀，同时具备可靠的自锁性能，也就是说当顶升作业到指定高度后，哪怕撤去驱动摇杆，丝杠与螺母之间的摩擦力也能牢牢锁定当前位置，不会在负载作用下自行反向转动回落，这一点对于现场作业安全至关重要，设计时特意将螺纹升角控制在小于当量摩擦角的区间，从结构原理上杜绝失稳下滑的可能。剪臂的板材选型也经过受力核算，每片剪臂的铰接孔位置都做了翻边强化处理，铰接销轴采用带防脱卡簧的结构，避免长期反复升降过程中销轴窜动脱出；顶部承托台设计了带卡槽的支撑面，作业时可以卡入车辆底盘的指定顶升筋位，防止顶升过程中支撑点滑移偏移，相比平顶面的结构，防滑移性能提升明显。

　　在实际使用场景中，这类结构除了车载应急换胎之外，还可以用于小型冲压模具的安装高度微调、车间轻型设备的水平度校准、仓储重型货架的安装调平，只要负载在额定承载范围内，都可以通过转动摇杆实现毫米级的高度微调，这是液压顶升设备很难做到的——液压结构在微调时容易出现行程过冲的问题，而螺旋传动的线速度由摇杆转动速度控制，操作人员可以很方便地控制升降幅度，实现精准对位。整套结构的所有铰接转动副都预留了润滑脂注油间隙，长期使用时可以定期注入润滑脂降低铰接处的磨损，延长整体使用寿命；丝杠表面做了发黑防锈处理，哪怕在潮湿的户外环境存放，也不容易出现锈蚀卡滞的问题。

　　收拢状态下整个机构的外形规整，没有突出的尖锐结构，存放时不会刮蹭周边物品，驱动摇杆可以拆卸后单独收纳，进一步缩小存放所需的空间。从建模逻辑来看，所有铰接位置的配合间隙都按照实际机加工公差设定，模拟真实装配状态下的转动灵活性，不会出现过定义导致的运动干涉，丝杠的螺纹行程与剪臂的展开角度做了参数化关联，调整丝杠长度参数时可以直接得到对应的最大顶升高度，方便后续根据不同的负载、行程需求做衍生型号的快速改型设计。需要注意的是，这类纯机械顶升结构的承载能力完全由剪臂板材厚度、丝杠直径、铰接销轴强度决定，设计时针对额定负载做了1.5倍的安全系数校核，确保在偏载10%的工况下，所有结构件的应力都在材料许用应力范围内，不会出现塑性变形或者断裂的风险。
