立式带座外球面UCP207轴承结构设计

做输送线、小型传动设备的结构设计时，带座外球面轴承的选型和安装边界确认，往往是前期布局里最容易被忽略但直接影响后期运维效率的环节。UCP207属于立式座外球面轴承的常用规格，这类部件的核心作用是为旋转轴提供径向支撑，同时补偿轴加工、安装过程中产生的少量同轴度误差，降低对安装基准面的加工精度要求，在轻工输送、小型农机、食品包装线、纺织设备的从动辊、主动辊支撑端应用极广。

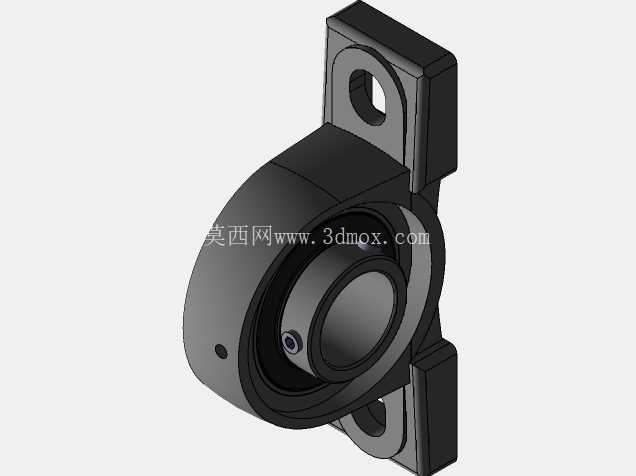

从结构设计逻辑来看，这个型号的轴承采用立式铸造座搭配外球面球轴承芯的组合形式，轴承座的两个安装孔为长圆孔设计，这一细节并非随意设置——实际现场安装时，轴系的轴向位置往往需要微调，长圆孔可以允许安装时沿孔长方向调整轴承座的固定位置，补偿轴加工的长度公差、机架焊接后的安装面位置偏差，避免强行装配导致轴承内部预紧力异常，缩短使用寿命。轴承芯的外球面与座体内孔的球面配合，允许轴承内圈相对于座体产生一定角度的偏摆，这个调心特性在长轴系多支撑点的布局中尤为实用，比如6米以上的皮带输送线，辊筒两端的安装面很难做到完全同轴，普通深沟球轴承如果出现偏载会快速出现滚道点蚀，而带座外球面的调心结构可以抵消这类安装误差，保证轴承滚动体受力均匀。

从安装边界来看，UCP207适配的轴径为35mm，这是选型时首先要确认的匹配参数，立式座的两个安装孔中心距有固定的行业通用尺寸，安装螺栓通常选用M14规格，设计机架安装面时需要预留足够的平面度，虽然轴承有调心能力，但安装面的平面度误差超过0.5mm时，仍然会导致座体受力变形，挤压轴承外圈影响转动灵活性。轴承顶部的顶丝是用来锁紧轴与轴承内圈的，装配时需要注意两个顶丝要交替锁紧，避免单侧顶紧导致轴与内圈偏心，运转时产生振动。

在实际应用场景中，这类轴承常被用在环境存在少量粉尘、湿度偏高的工况下，比如粮食加工输送线、建材生产的轻型输送设备，轴承自带的密封结构可以阻挡大部分粉尘进入滚道，但如果是多粉尘、有喷淋的工况，还需要额外加装防尘盖或者密封端盖，延长维护周期。设计选型时需要注意，这类立式座轴承主要承受径向载荷，轴向承载能力较弱，如果轴系存在较大的轴向窜动力，需要搭配止推结构使用，不能仅靠轴承顶丝承受轴向力，否则容易出现顶丝松动、轴窜动甚至轴承从座体中脱出的故障。

建模过程中需要重点关注几个配合尺寸：轴承内孔与轴的配合选用过渡配合即可，过盈量太大会导致安装困难，甚至顶裂内圈；轴承外球面与座体孔的配合为球面间隙配合，要保证球面接触面积不低于70%，否则调心功能会失效；座体的安装底面需要做凸台或者加工沉孔，保证固定螺栓拧紧后座体底面完全贴合安装面，不会出现局部悬空导致座体受载断裂。很多新手建模时容易忽略座体底部的铸造圆角，实际生产中铸铁座的转角位置都有铸造圆角，避免应力集中，在受冲击载荷时不会从转角位置开裂。另外轴承座的注油孔位置需要在建模时预留，后期维护时可以通过注油孔补充润滑脂，不需要拆卸轴承即可完成保养，这也是这类带座轴承在工业现场被广泛使用的原因之一——维护成本低，更换方便，出现故障时只需要更换轴承芯或者整体更换座体，不需要对机架做大规模改动。

在布局轴系时，两个支撑端的UCP207轴承座需要保证安装面在同一水平面上，高度差控制在0.2mm以内，即使有调心功能，过大的高度差也会导致轴运转时产生交变弯曲应力，长期运行会出现轴疲劳断裂的问题。如果是用于高速运转的轴系，还需要在选型时核对轴承的极限转速，普通铸铁座的UCP207轴承在脂润滑状态下的极限转速可以满足大部分中低速传动设备的需求，但如果转速超过额定值，需要考虑改用更高精度的轴承或者加装冷却结构。
