UCP208立式带座外球面轴承结构设计

　　在各类轻工输送、农业机械、小型加工设备的传动系统布局里，带座外球面轴承的选型直接决定了转轴支撑段的维护成本与运行稳定性，UCP208作为常用的立式安装规格，其结构设计完全围绕现场快速装调、低维护需求展开。不同于传统分离式轴承座需要现场配对刮研、调整游隙的复杂流程，这款带座轴承将外球面球轴承与立式铸造轴承座整合为预装组件，轴承外圈的球面结构与座体内凹球面配合，可自动补偿转轴安装过程中产生的同轴度误差，对于机架焊接变形、长轴跨距挠度带来的轴线偏斜有极强的适配能力，无需在安装阶段反复调整轴承座位置来找正转轴，大幅缩短产线装配的工时消耗。从安装边界来看，这款立式轴承座采用双安装孔的菱形座体结构，两个安装孔沿轴承轴线垂直方向对称分布，适配M16规格的固定螺栓，安装时可直接通过螺栓将座体固定在设备机架的安装平面上，座体底部的平面加工精度控制在Ra3.2以内，保证与机架安装面贴合后不会出现局部应力集中；轴承内孔为标准40mm通径，适配直径40mm的光轴安装，内圈一侧配备紧定螺钉结构，转轴穿入内孔后拧紧两个对称分布的紧定螺钉，即可完成轴承与转轴的轴向与周向固定，无需额外加工轴肩、键槽等定位结构，对于一些现场改制的简易传动结构适配性极强。

　　从功能特性层面看，轴承本身自带双面接触式密封圈，可阻挡输送线场景下的粉尘、切削碎屑、喷淋水汽进入轴承滚道内部，轴承内部预填了长效润滑脂，常规工况下运行3000小时无需额外补充润滑，对于一些维护空间狭窄、设备排布密集的产线场景，可大幅降低日常运维的工作量。座体采用铸铁铸造后经时效处理，消除铸造内应力避免长期承重后出现变形，座体的球面配合面经精镗加工，与轴承外圈球面的配合间隙控制在合理范围，既保证调心功能的顺畅，又避免间隙过大带来的运行振动。在实际应用场景中，这类轴承常被用在皮带输送机的托辊支撑、小型包装设备的传动辊轴、农业脱粒设备的转轴支撑、木工机械的进料辊支撑等位置，这些场景的共性是机架加工精度普遍不高、运行环境存在一定粉尘污染、转轴存在一定的安装偏斜误差，传统的深沟球轴承配分离式座体在这类场景下很容易出现早期磨损、密封圈失效、卡滞等问题，而UCP208带座外球面轴承的整合式结构恰好匹配这类工况的使用需求。

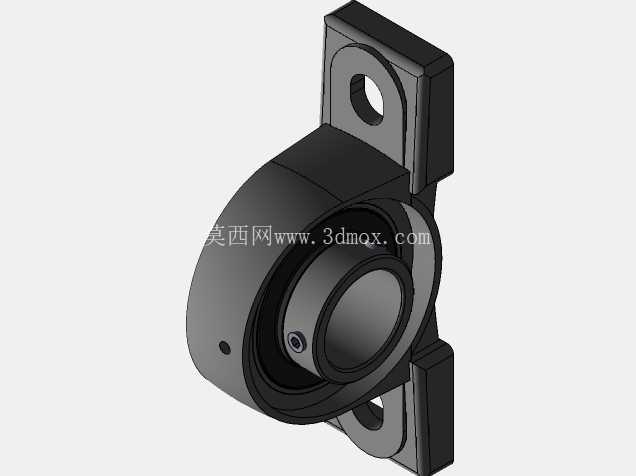

　　设计这类轴承组件的三维模型时，需要重点还原几个核心配合特征：一是座体安装孔的中心距与轴承内孔中心的高度差，这个尺寸直接决定了转轴安装后的中心高，是设备布局时的核心安装参数，建模时需要保证两个安装孔相对于轴承中心的对称度，避免安装后出现座体偏斜；二是轴承外圈与座体的球面配合尺寸，球面的曲率半径需要匹配，保证调心角度可达±2°以上，满足现场安装的偏斜补偿需求；三是内圈紧定螺钉的位置与深度，还原紧定螺钉的内六角结构与顶丝尖端的锥面结构，保证模型装配时可模拟实际的锁紧操作；四是密封圈的唇口结构，还原密封圈与内圈外径的贴合状态，体现轴承的密封防护设计。

　　不同于精密机床使用的高精度轴承座，这类通用传动用带座轴承的设计核心是可靠性与易装调性，不需要过高的加工精度，但所有结构都围绕现场使用的便利性展开：座体两侧的安装孔做了沉台设计，螺栓头可沉入沉台内避免外露磕碰；轴承外圈的球面做了磷化处理，减少调心转动时的摩擦阻力；内圈的紧定螺钉采用防松设计，避免设备运行过程中螺钉松动导致转轴窜动。在建模过程中，还需要注意座体的铸造圆角细节，所有转角位置都保留R3-R5的铸造圆角，避免应力集中导致座体受冲击时开裂，座体表面的拔模斜度也需要按照铸造工艺要求还原，保证模型符合实际生产的工艺逻辑，不会出现结构上的工艺矛盾。对于设备选型人员来说，拿到这类三维模型后可直接导入产线装配体中，核对安装孔位是否与机架匹配、中心高是否与传动系统的轴线高度一致、轴承两侧的预留空间是否满足转轴穿装与紧定螺钉操作的需求，无需反复测绘实物即可完成布局设计，大幅提升设备设计阶段的效率。
