钣金折弯成型专用工装模具结构

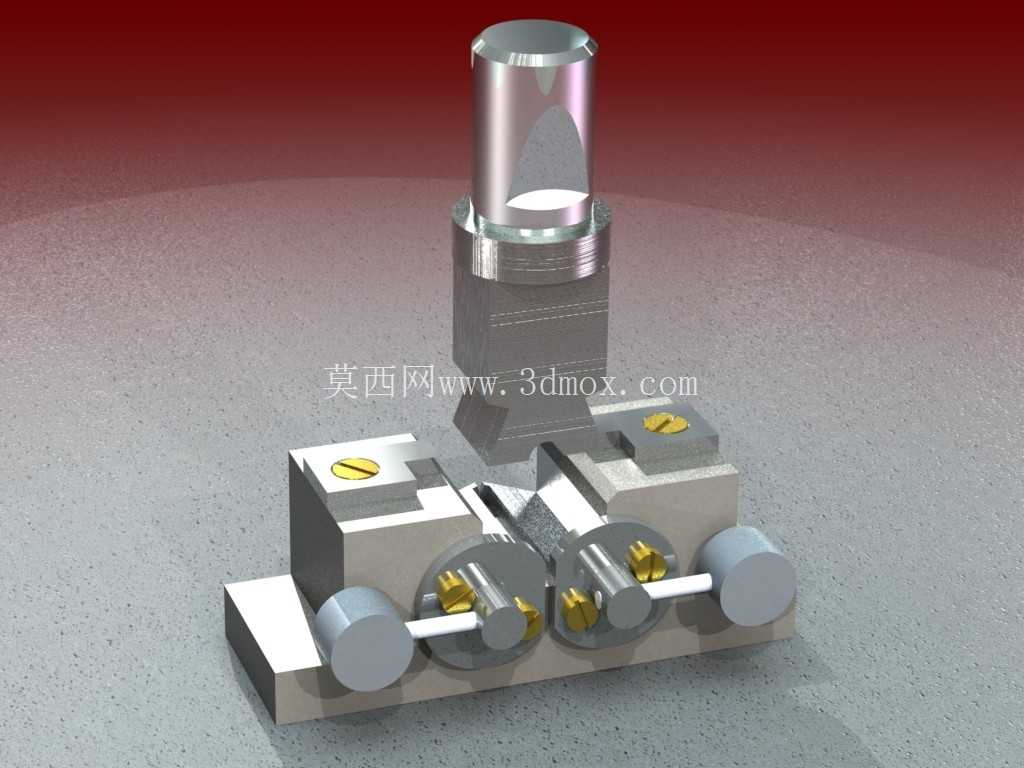

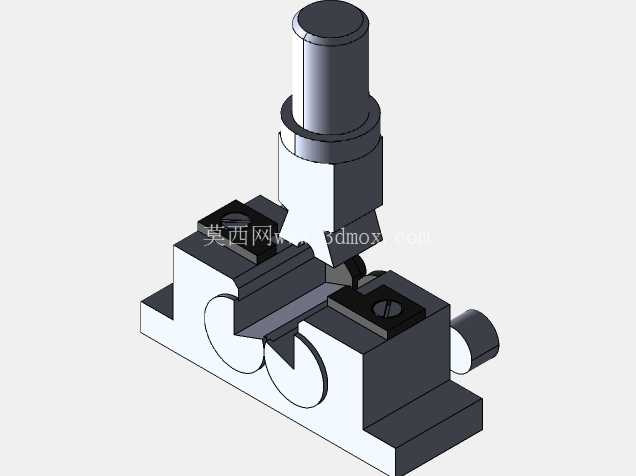

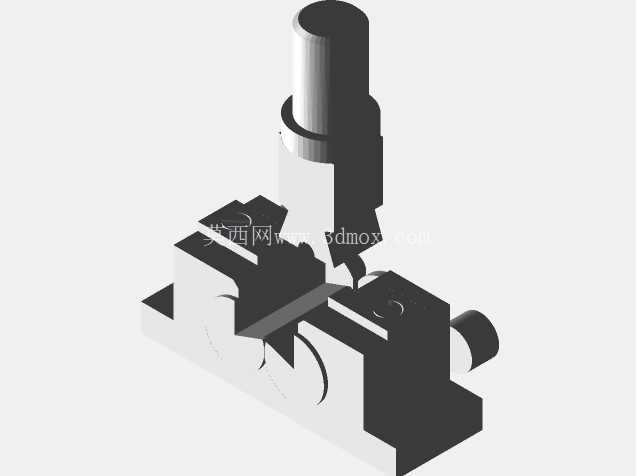

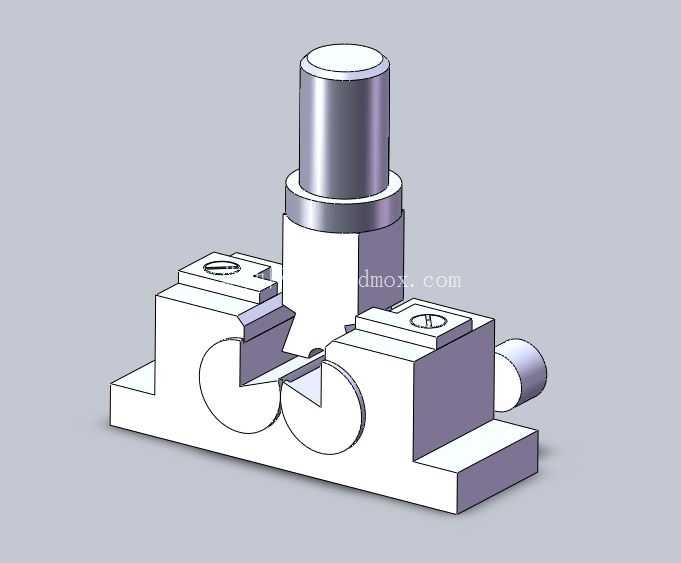

　　这套钣金折弯成型工装，主要面向薄板类金属零件的小批量折弯工序，常见于五金制品加工、小型钣金件试制、非标设备钣金外壳生产场景，适配常规开式可倾压力机的安装接口，可直接装夹在设备滑块与工作台面之间完成折弯作业。从结构布局来看，整套模具采用下模固定、上模随设备滑块做垂直往复运动的经典开合模结构，下模座设置了两组对称的圆弧成型槽，对应不同折弯半径的成型需求，槽边做了R0.8的过渡圆角处理，避免折弯过程中板材表面出现压痕、拉伤缺陷，上模的成型冲头做了分体式镶件设计，冲头工作端的角度与下模型槽完全匹配，冲头与模柄之间设置了定位销连接，可根据不同折弯角度需求快速更换冲头镶件，无需整体拆卸模柄部分，大幅减少换模调试时间。

　　模柄部分采用标准圆柱直柄结构，直径适配常规压力机的滑块安装孔，安装时仅需通过滑块侧面的紧固螺钉锁紧即可完成定位，无需额外做同轴度校准，模柄与上模座之间设置了止转销，避免冲压过程中上模出现周向转动导致成型错位。下模座的底部做了平整的安装基准面，两侧预留了T型槽安装位，可通过压板螺栓直接固定在压力机工作台面上，安装边界可适配工作台开口尺寸不小于200mm*150mm的常规小型压力机，整套模具合模状态下的总高度控制在180mm范围内，开模行程预留40mm的安全距离，可满足厚度0.5-2mm的冷轧钢板、铝板、铜板等常用钣金材料的折弯成型需求。

　　设计过程中针对薄板折弯常见的回弹问题做了补偿处理，上模冲头的工作角度比目标成型角度小2度，抵消板材折弯后的回弹量，保证成型后零件的角度公差控制在±0.5度范围内；下模的两个成型槽分别对应R5和R10两种折弯半径，可满足不同零件的折弯圆角要求，槽口的进料端做了15度的导入斜面，方便操作人员放置板材时快速定位，减少定位辅助时间。模具的导向结构依靠上模与下模的贴合面做自导向，两侧设置了限位挡块，控制上模的下行极限位置，避免冲头下行过度导致板材被压裂，同时限位挡块的高度可通过垫片调整，适配不同厚度板材的折弯深度需求。

　　实际生产使用中，这套模具无需额外配套送料机构，操作人员手动将待折弯板材放置在下模的定位挡边处，触发压力机下行开关即可完成单次折弯作业，成型后的零件可直接从模腔中取出，无卡模、粘模问题；模具的主要受力部件均采用合金工具钢材质，工作表面做了淬火处理，硬度可达HRC58-62，长期使用不会出现变形、磨损超差问题，日常维护仅需定期在滑动接触面涂抹润滑脂，清理模腔表面的金属碎屑即可。针对小批量多品种的钣金加工场景，这套模具的分体式结构可快速更换不同形状的冲头和下模镶块，扩展完成压筋、冲小缺口、浅拉伸等其他简单成型工序，减少车间模具的存放数量，降低工装采购成本。模具的整体结构紧凑，无多余的外凸部件，安装后不会与压力机的周边防护结构产生干涉，操作过程中操作人员的手部可保持在模腔外侧的安全区域，配合压力机的光电保护装置可满足安全生产要求。在三维建模过程中，所有配合面均做了公差标注，上模与模柄的配合公差采用H7/m6的过渡配合，下模镶块与下模座的配合采用H7/h6的间隙配合，保证零件加工后可顺利装配，无卡滞问题；所有棱边除工作刃口外均做了倒角处理，避免装配和使用过程中划伤操作人员。
