双筒连接弯臂铸造结构设计

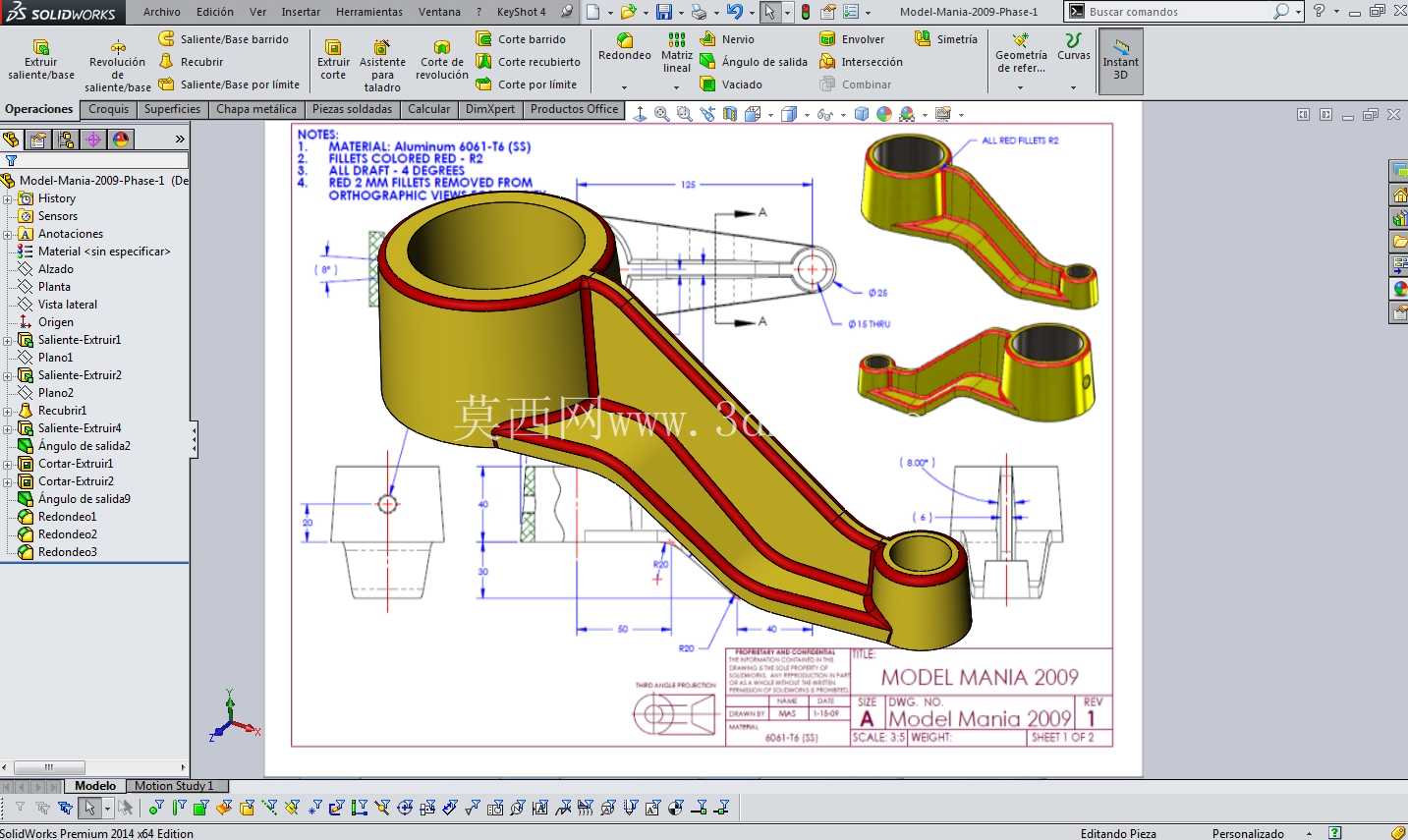

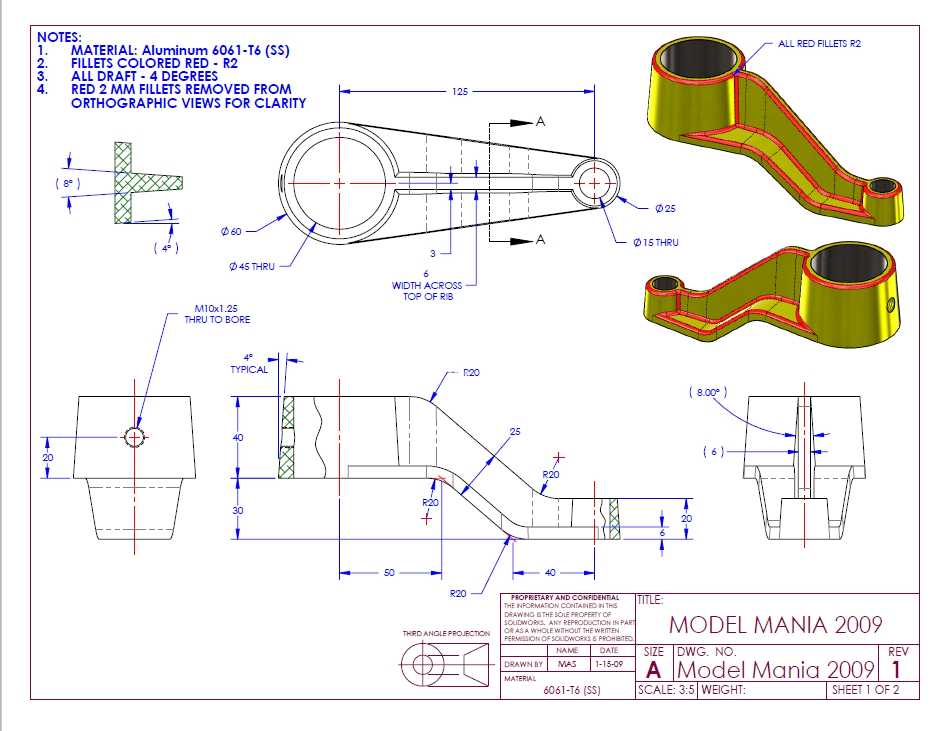

　　该弯臂构件属于传动系统中的受力连接部件，常见于中小型内燃机配气机构、轻工机械往复传动单元、农用机具操纵联动机构中，核心作用是将旋转端的动力通过摆角运动传递至执行端，实现既定轨迹的往复动作输出。从结构布局来看，构件两端设置同轴度要求严格的筒状安装座，大直径筒座用于穿装固定枢轴，作为整个摆臂的旋转支点，内孔需满足与衬套的过渡配合要求，安装后枢轴与筒座内壁的径向间隙需控制在0.02-0.05mm区间，避免摆臂工作过程中出现径向窜动，影响传动精度；小直径筒座用于连接执行端的连杆销，孔位轴线与大筒座轴线保持平行，两轴线的中心距公差直接决定传动行程的准确性，建模过程中需优先锁定两孔的空间位置关系，再进行中间连接臂的结构构建。

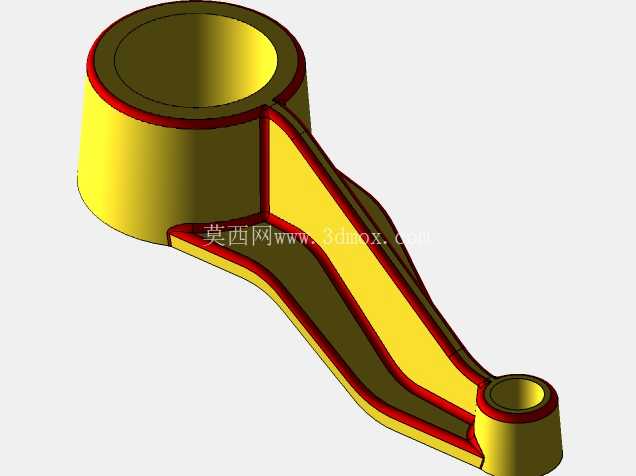

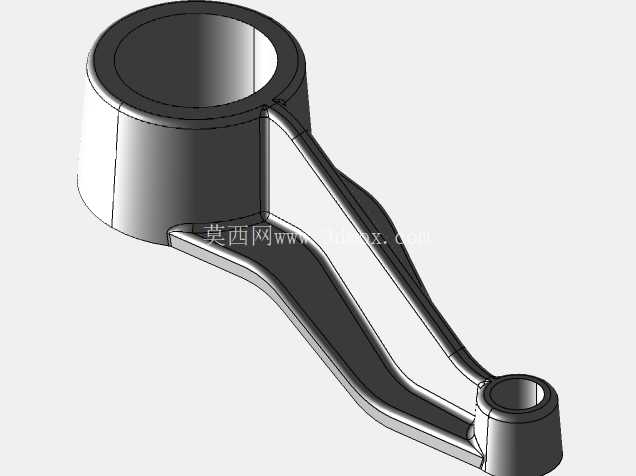

　　中间连接臂采用变截面弧形过渡结构，并非等截面直臂设计，这种结构一方面可以避让传动路径上的周边零部件，避免运动过程中出现干涉，另一方面可以根据受力分布优化截面厚度，在枢轴侧受力较大的区域臂身厚度更大，向连杆销侧逐步收窄，在保证整体结构强度的前提下尽可能降低构件自重，减少运动过程中的惯性冲击。臂身表面设置的加强筋沿受力方向延伸，从大筒座外壁平滑过渡至小筒座外壁，筋条高度随臂身截面变化逐步调整，避免应力集中在筋条与筒座的衔接位置，铸造过程中也可减少壁厚差带来的缩孔缺陷。

　　从安装边界来看，大筒座的轴向长度需匹配安装位的支座间距，两端面需预留0.1-0.2mm的磨削余量，装配后与支座端面的间隙控制在0.1mm以内，防止摆臂出现轴向窜动；小筒座的端面需与连杆接头端面保持平行，装配后销轴穿装完成需保证连杆可绕销轴自由转动，无卡滞现象。建模过程中需重点关注各过渡圆角的处理，所有壁面衔接位置均设置R3-R5的铸造圆角，避免直角结构带来的应力集中，同时满足铸造工艺的拔模要求，沿拔模方向设置1:100的拔模斜度，确保铸件可顺利从砂型中脱出。构件的外形轮廓需经过运动仿真校验，在整个摆角行程范围内，臂身与周边固定件、运动件的最小间隙不小于3mm，避免运行过程中出现碰撞磨损。

　　这类铸造成型的摆臂构件，相比焊接式摆臂整体刚性更好，无焊接变形带来的尺寸偏差，适合批量生产应用，在工况存在中等冲击载荷的场景下，材料选用铸铝或球墨铸铁即可满足强度要求，若应用在重载传动场景则需选用铸钢材料，同时对应调整筒座壁厚与筋条尺寸，保证构件的疲劳寿命满足设计要求。
