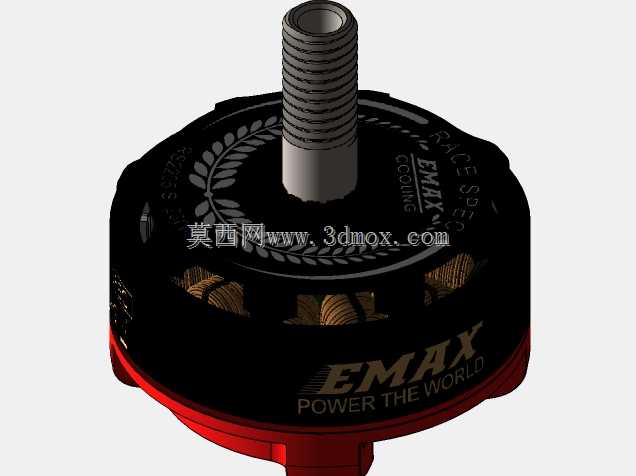

EMAX RS2205-S 2300kv穿越机无刷电机结构

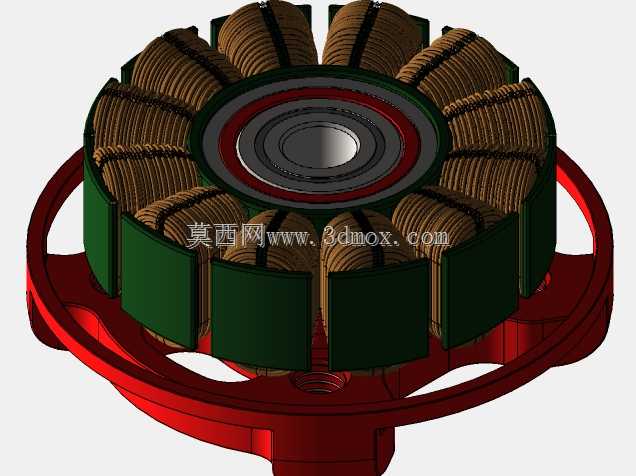

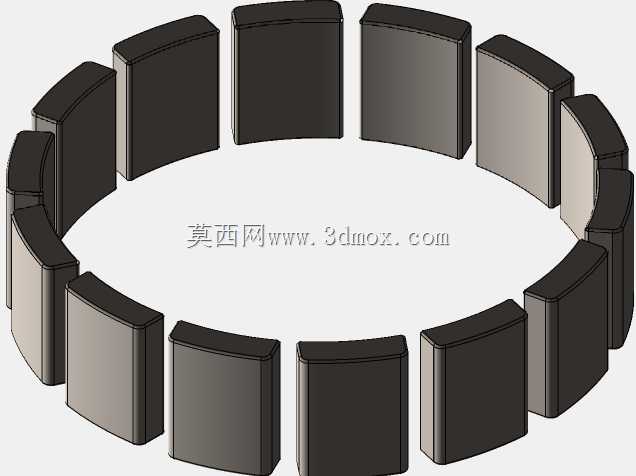

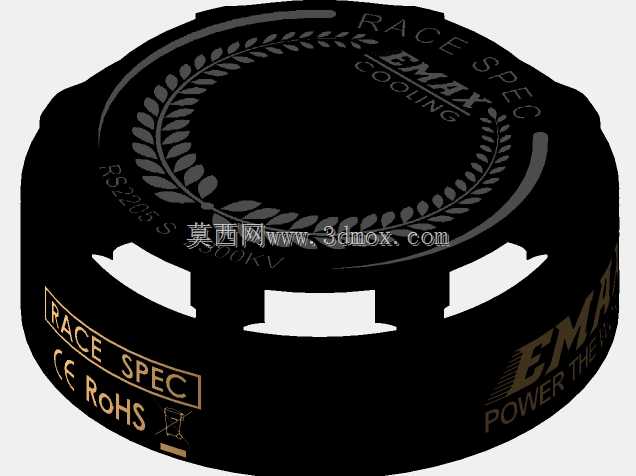

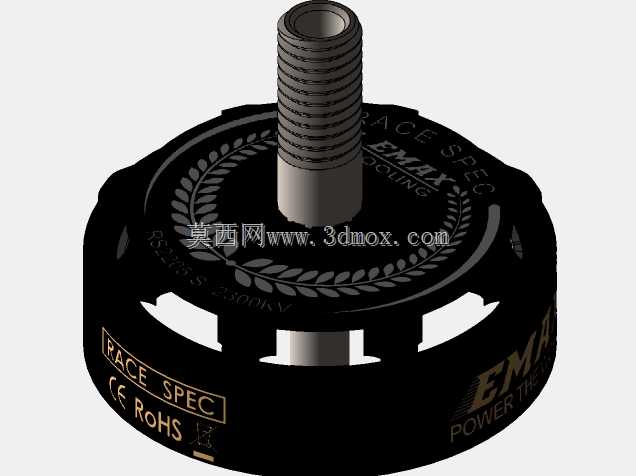

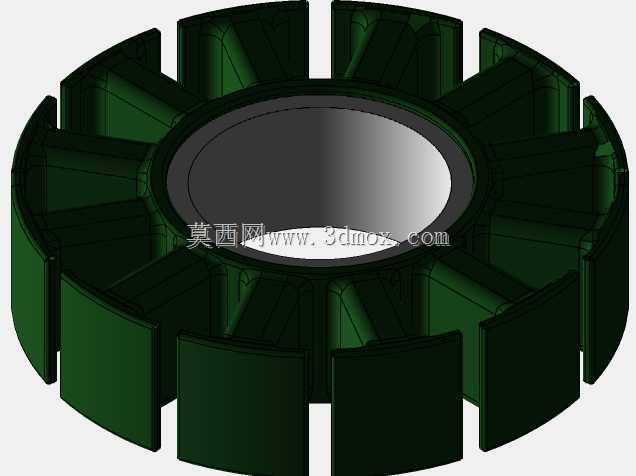

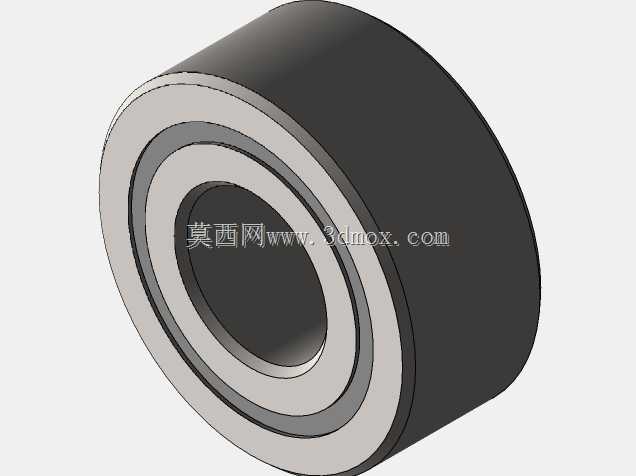

这款无刷电机主要面向竞速类四旋翼飞行器、小型航模赛车以及特技无人机领域设计，是小型无人动力系统里的核心驱动部件，在穿越机竞速、航模特技飞行、小型无人设备动力改装场景中应用广泛，能够为轻量化的飞行载体提供充足的瞬时推力与稳定的持续动力输出，适配高爆发的飞行动作需求，比如急转、急停、垂直爬升、高速冲刺这类竞速场景下的极限动作。从功能特性来看，该款2300kv规格的无刷电机采用外转子结构设计，定子部分采用多槽绕线布局，能够在高转速工况下保持稳定的扭矩输出，动平衡调校精度较高，高速运转时的震动幅度控制在较低区间，避免飞行过程中因电机震动带来的画面抖动或者飞行姿态失稳问题。转子外壳采用高强度轻量化金属材质，既能够保护内部的磁钢与绕组结构，又能尽可能降低自身重量，提升飞行器的推重比。顶部的输出轴采用标准螺纹接口设计，能够适配市面上绝大多数的5寸竞速桨叶，安装对位便捷，锁紧后不易出现射桨风险。从设计思路层面，这款电机在经典RS2205版本的基础上做了结构优化，调整了磁钢的排布角度与定子硅钢片的叠厚比例，提升了磁通量利用率，在相同的供电输入下能够获得更高的动力转化效率，同时优化了绕组的散热路径，转子外壳预留了对流散热间隙，长时间高负荷运转时能够快速带走绕组产生的热量，避免因过热导致的磁钢退磁或者绕组烧毁问题。在外形尺寸与安装边界上，该电机采用标准的22系列无刷电机安装孔位，孔距适配市面上绝大多数的竞速机机臂安装座，电机主体的外径控制在28mm以内，轴向长度紧凑，安装后不会超出机臂的设计边界，不会和桨叶、机架结构产生运动干涉。电机底部的出线位置做了防拉扯加固设计，飞行过程中的剧烈震动不会导致线材焊点松脱，供电线的线径适配大电流放电需求，能够承载竞速飞行时的瞬时峰值电流，减少线损带来的动力损耗。整体结构拆解后可以看到，电机的轴承采用双轴承支撑布局，上下两个轴承分别承托输出轴的两端，径向与轴向的承载能力更强，在频繁的急加速急减速工况下，能够保持输出轴的转动同心度，延长电机的整体使用寿命，适配航模玩家高频次的飞行训练与竞速比赛需求。
