航模用30A电子稳定控制器结构设计

这款电子稳定控制器是专为小型竞速类航模开发的动力控制核心部件，主要适配四轴竞速无人机、小型遥控赛车以及微型电动直升机这类对动力响应速度有极高要求的模型产品。在实际使用场景中，它承担着接收飞控系统信号、精准调节电机输出转速的核心作用，能够根据操控端的指令快速完成动力输出的线性调整，保障模型在高速机动、急停转向、特技动作过程中的动力衔接平顺性，避免出现动力迟滞、输出卡顿的问题，是小型电动模型动力链路里不可或缺的控制单元。

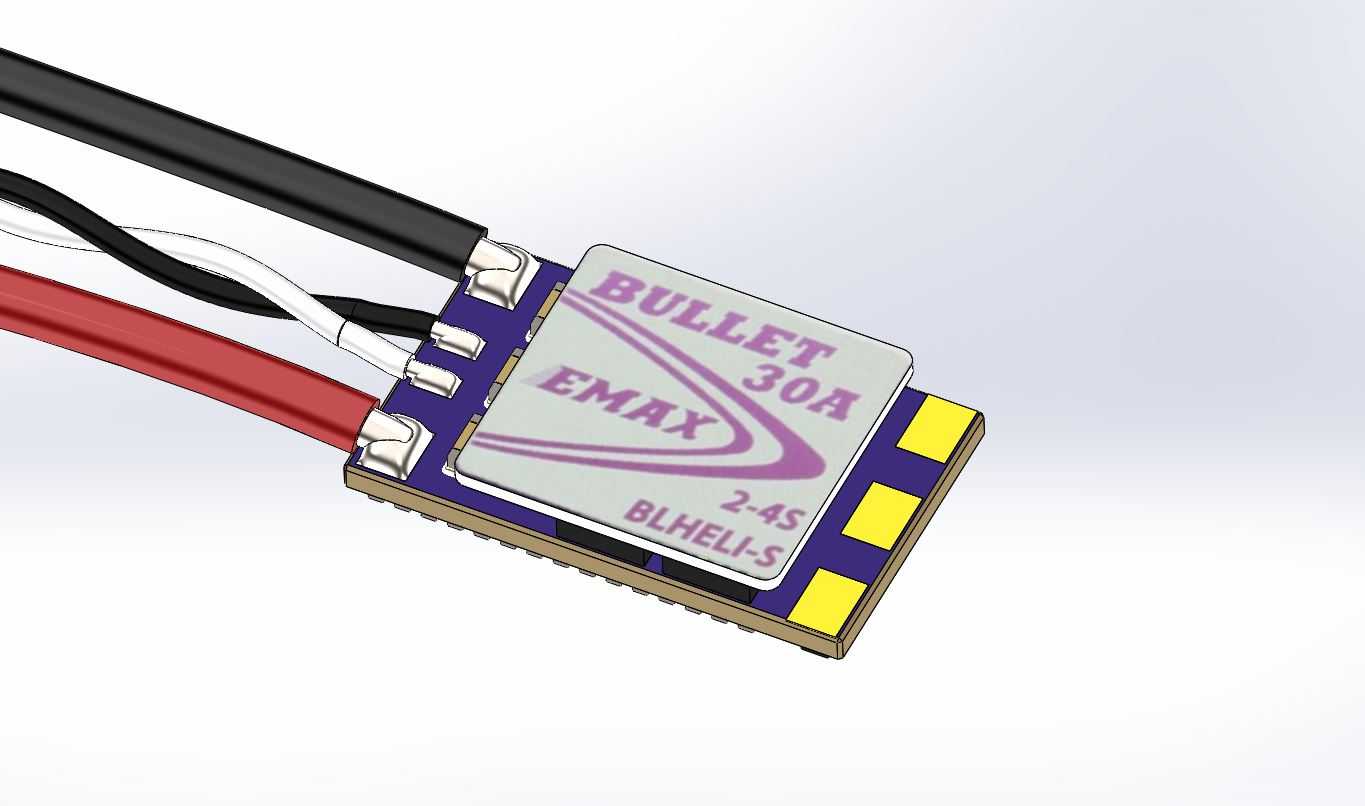

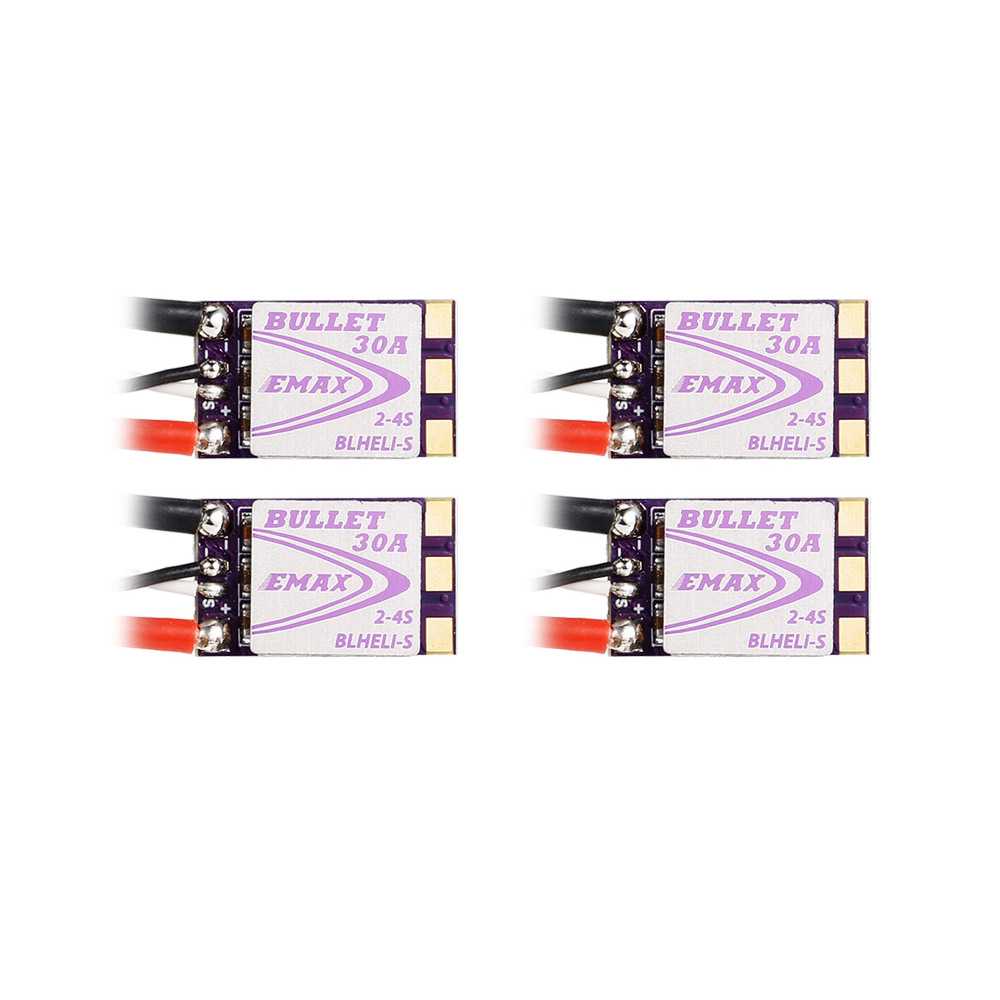

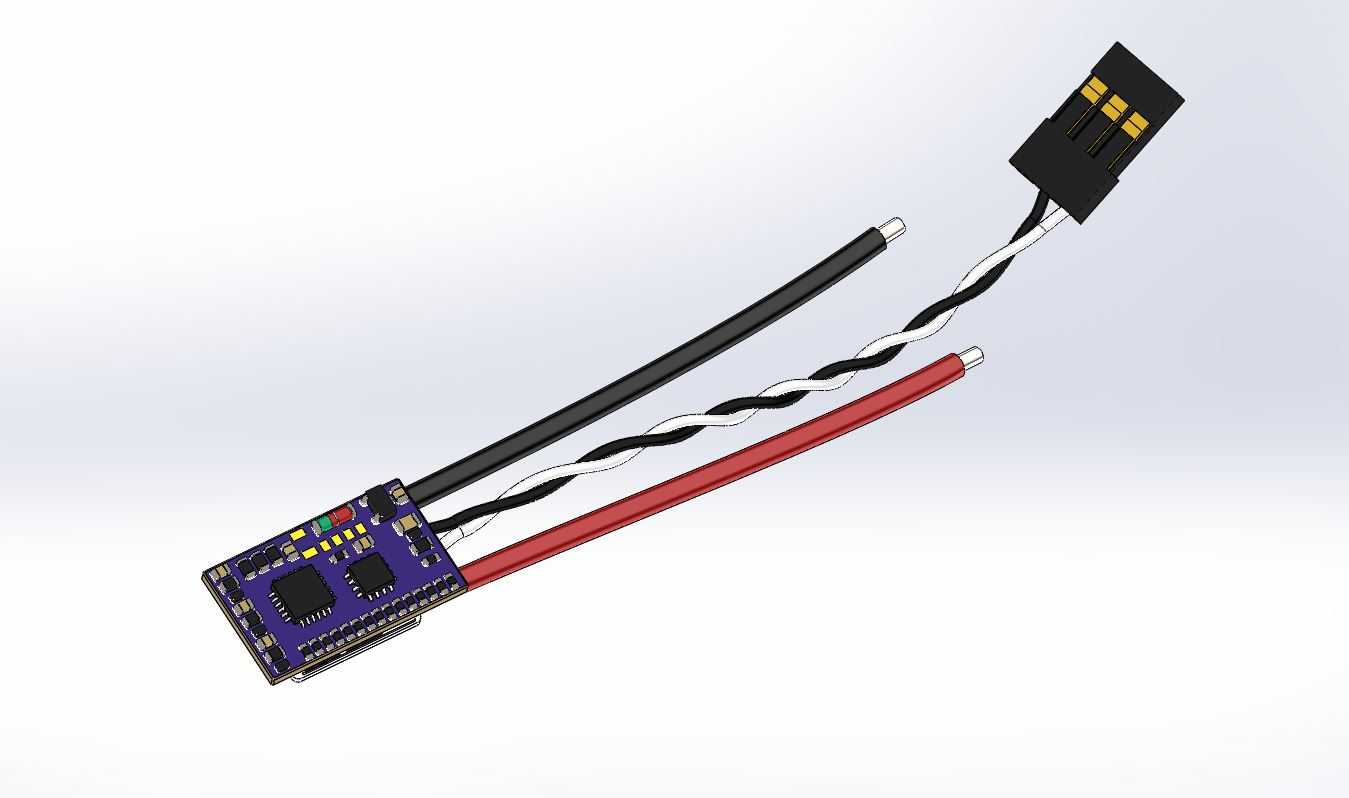

从功能特性来看，这款控制器支持2-4S规格的锂电池供电，持续输出电流可达30A，能够满足小型无刷电机的高功率输出需求，内置的控制程序适配主流无刷电机的驱动逻辑，能够自动识别电机磁极相位，完成启动阶段的平滑提速，不会出现启动卡顿、堵转烧蚀的问题。在设计过程中，工程师充分考虑了航模产品对重量、体积的严苛要求，整体采用紧凑型布局设计，将功率MOS管、驱动芯片、电容元件全部集成在极小尺寸的PCB基板上，基板边缘预留了统一间距的焊盘，分别对应电源输入、电机输出、信号连接三个功能区域，能够适配不同规格的硅胶线焊接需求，同时焊盘位置做了加宽镀锡处理，能够承受大电流通过时的发热，避免长期使用后出现焊盘脱落、虚接的问题。

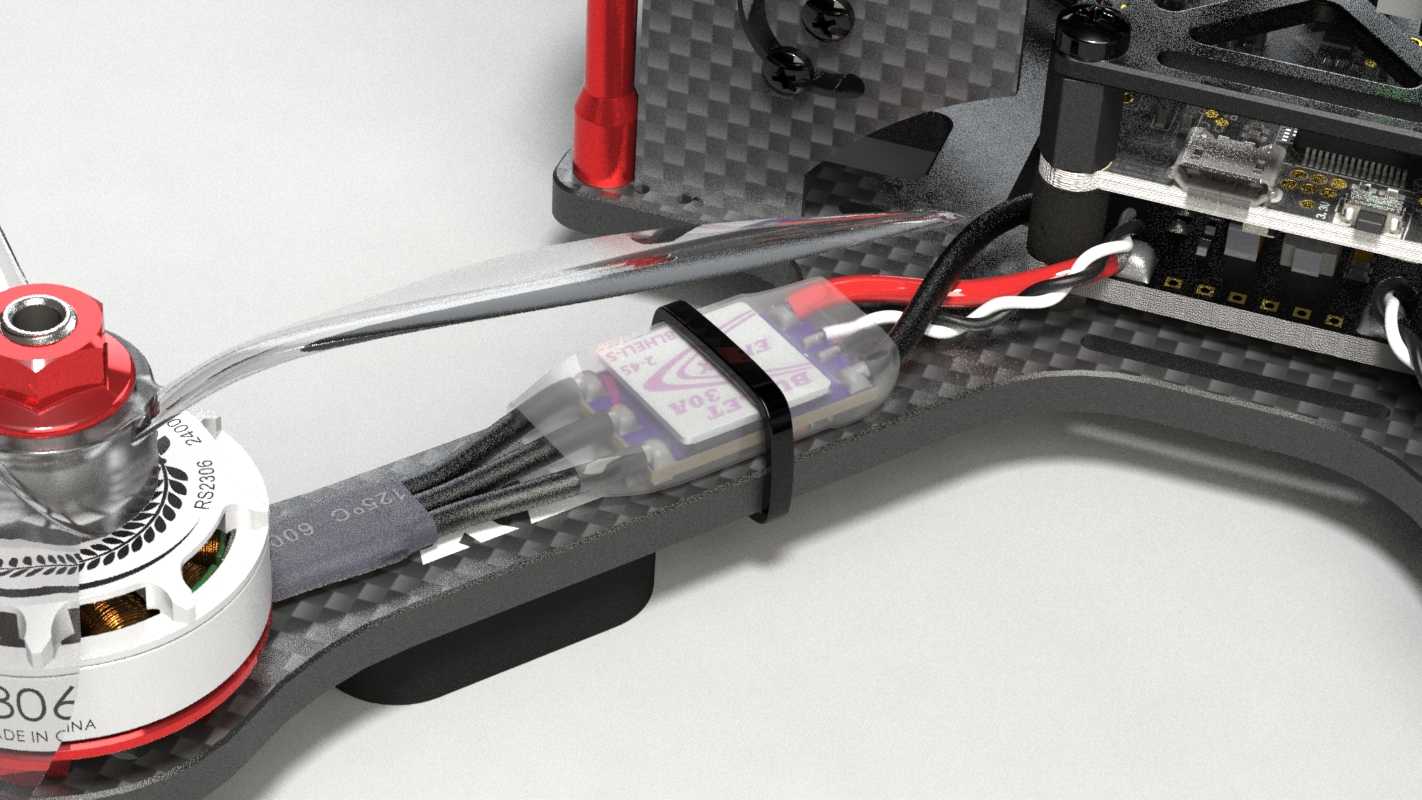

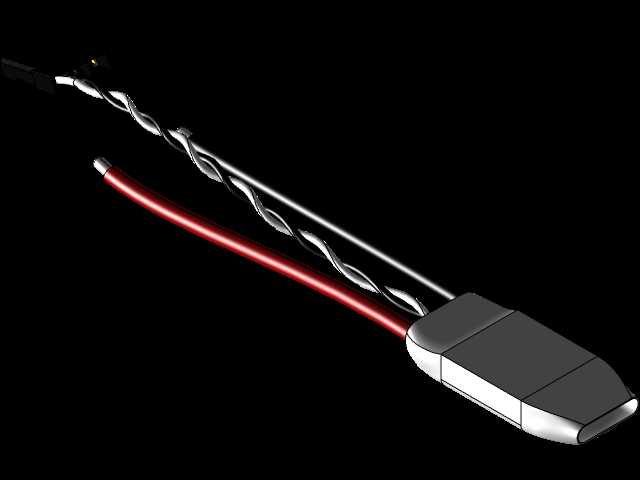

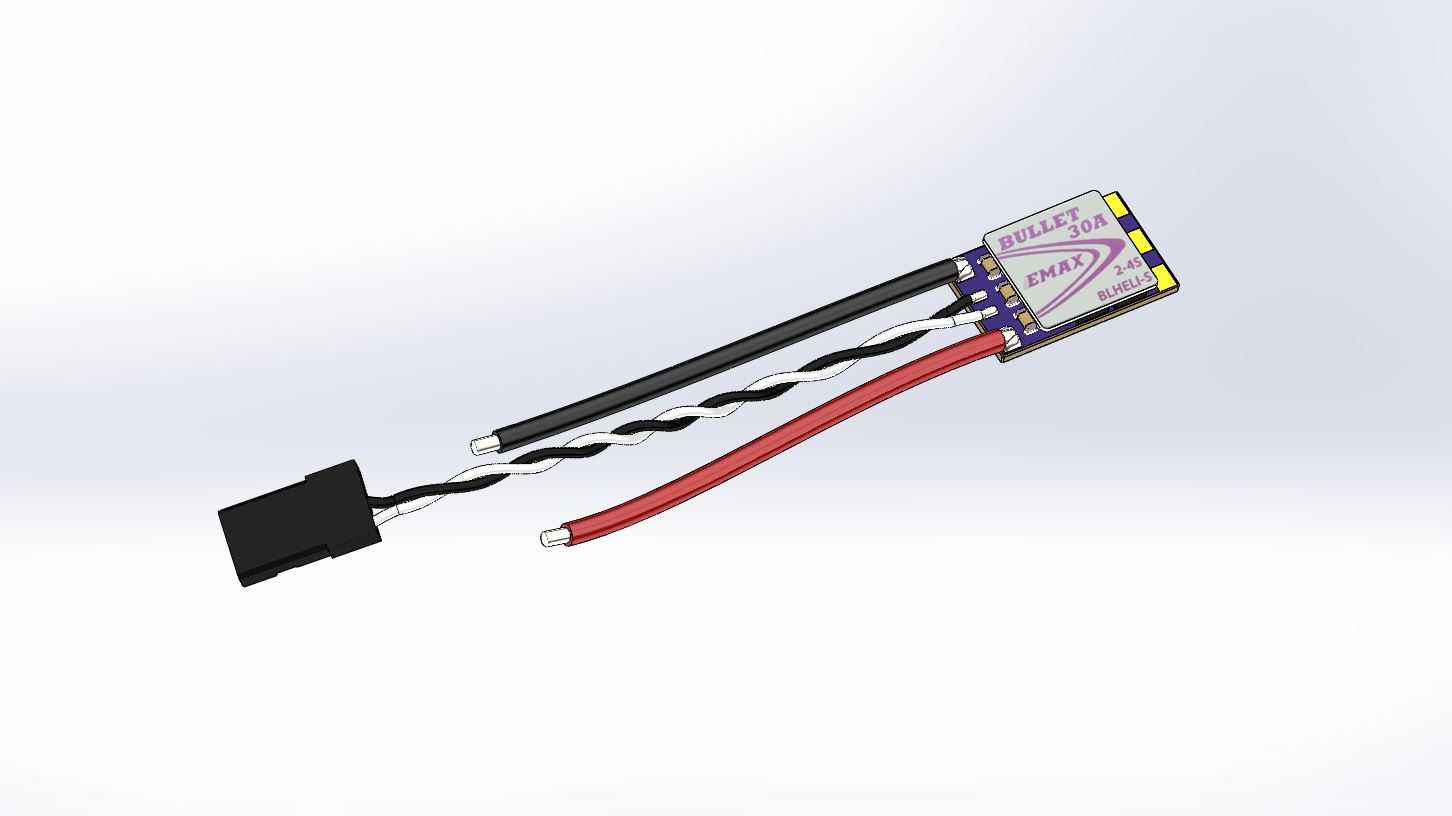

外形设计上，控制器整体采用薄型长方体结构，表面覆盖印有标识的绝缘保护层，既可以隔绝外界灰尘、水汽对电路板的侵蚀，也能避免安装过程中金属部件接触电路板造成短路故障。安装边界方面，控制器整体厚度控制在极低水平，四个边角预留了安装固定的位置，既可以使用双面胶直接粘贴固定在模型机架的平整位置，也可以通过细扎带穿过机架预留孔位完成捆绑固定，不会占用过多的机架内部空间，能够适配绝大多数紧凑型竞速机架的安装空间要求。出线位置做了集中布局设计，电源输入线采用红黑区分正负极，电机输出线采用多色线序区分三相相位，信号线采用轻量化细线设计，能够最大程度降低多余线材带来的重量负担，同时线材与电路板连接位置做了应力释放设计，能够承受模型飞行过程中产生的持续振动，避免长期振动导致线材焊点断裂。在散热设计上，控制器背面的功率元件直接贴合PCB基板的散热铜箔，能够在高负载运行时快速将热量传导到整个基板上散出，不需要额外加装散热片就可以满足持续大电流输出的散热需求，进一步压缩了产品的整体体积与重量，适配航模产品极致轻量化的设计要求。
