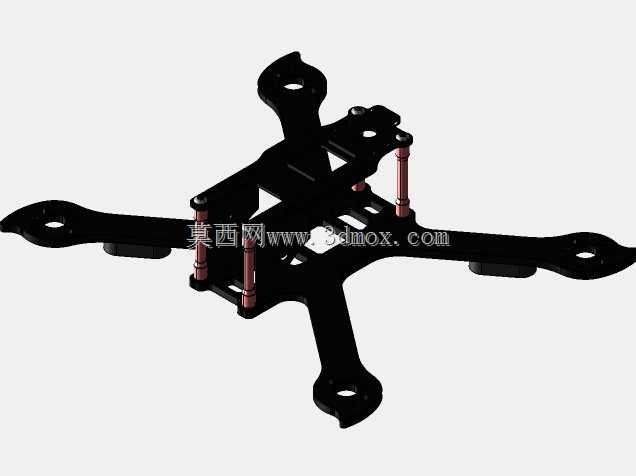

210mm轴距EX5碳纤维穿越机机架结构

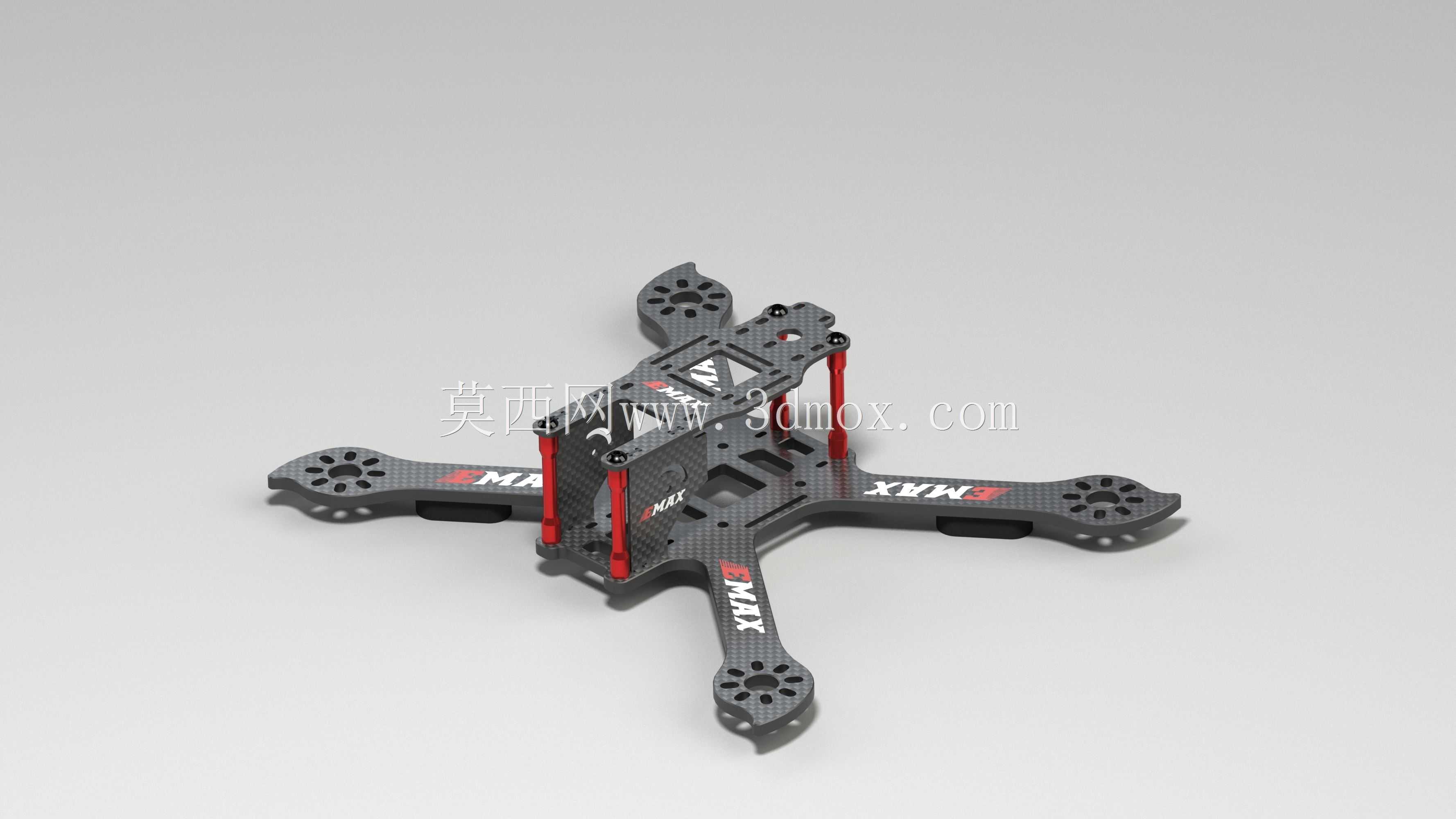

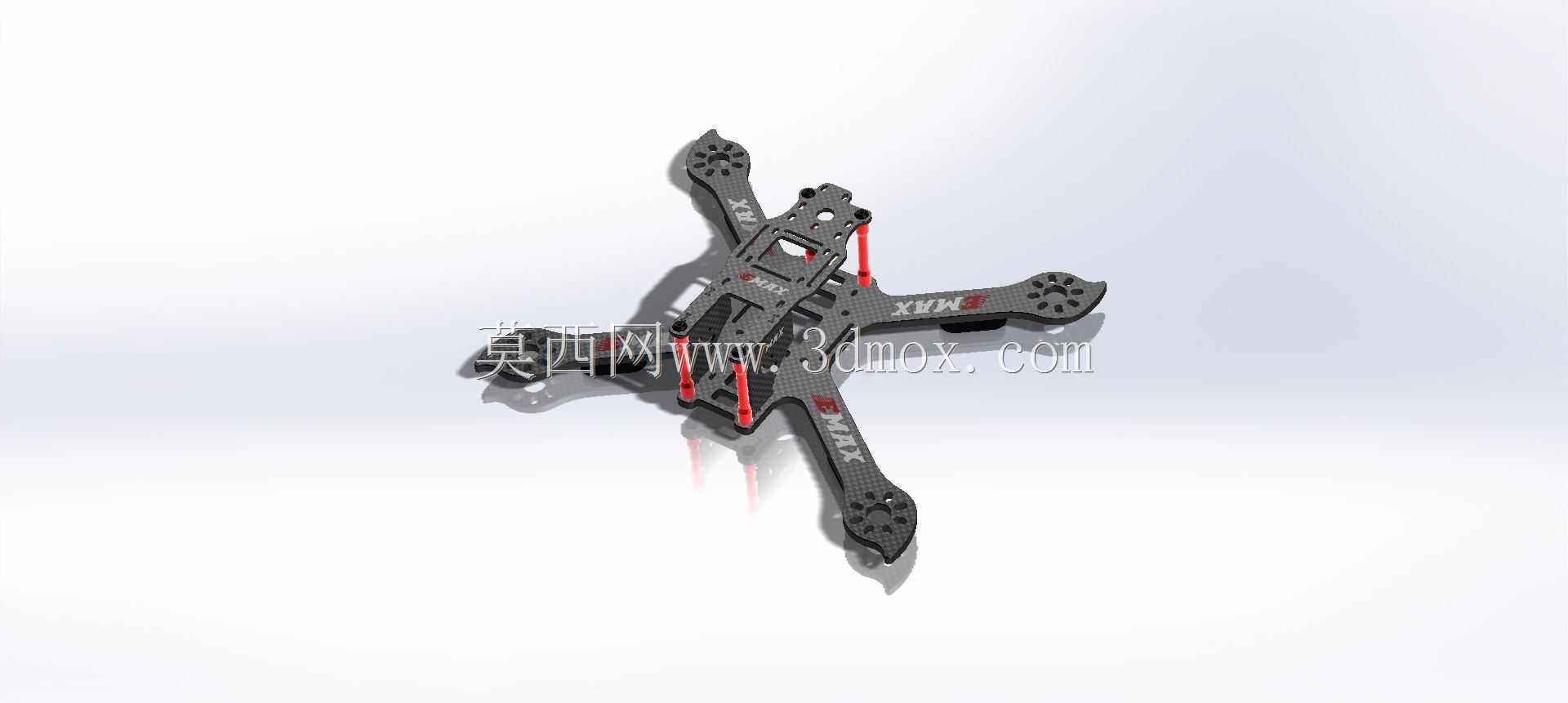

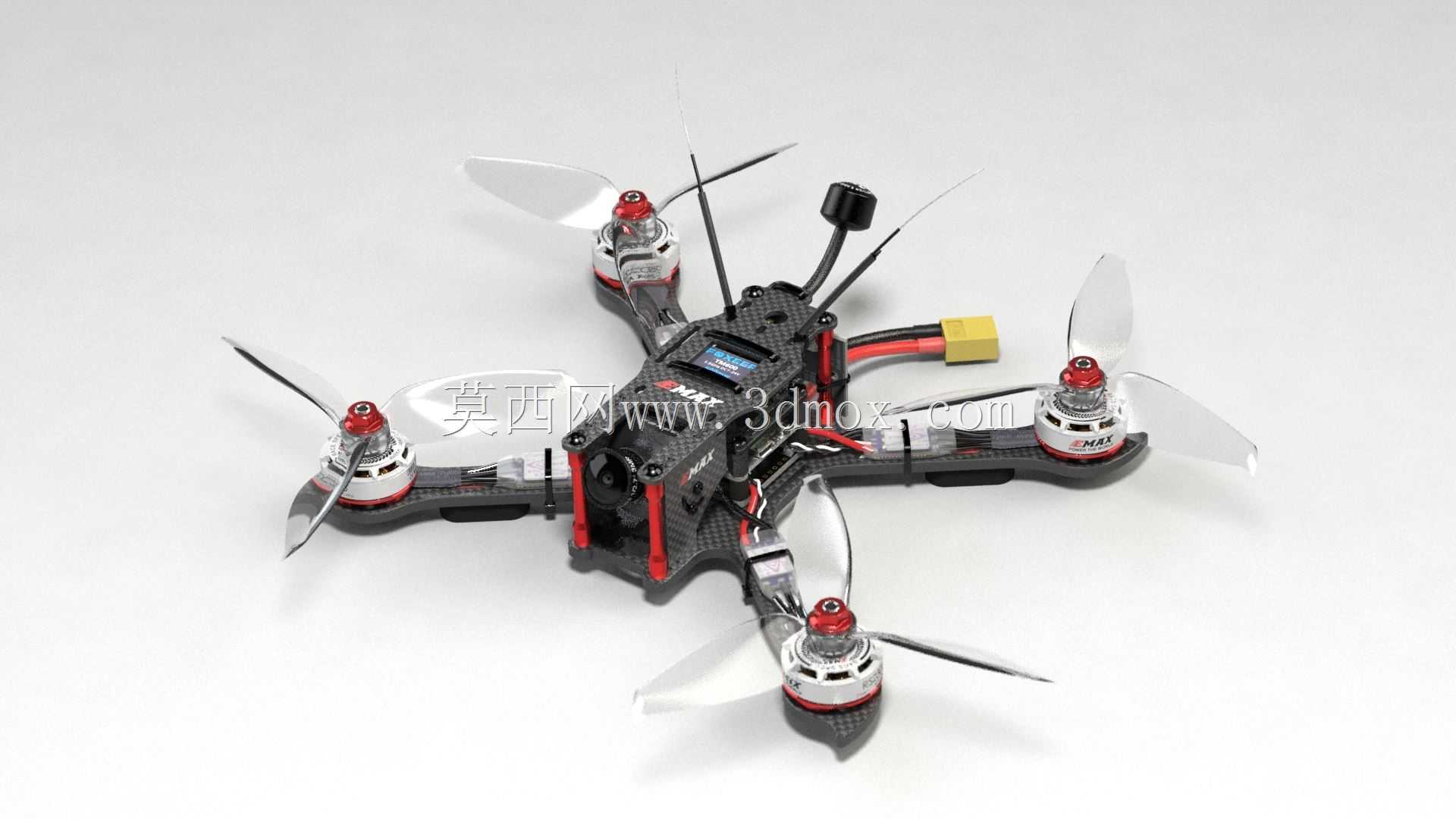

这款X型布局的机架是专为竞速类穿越机、自由式四轴飞行器打造的核心承载结构，主要面向无人机竞速赛事、户外花式飞行、影视航拍跟拍等应用场景，作为整台飞行器的安装基体，承担着固定动力系统、飞控模块、电池、图传设备与摄像组件的核心作用，其结构设计直接决定了飞行器的飞行稳定性、抗冲击能力与机动响应速度。在实际飞行场景中，竞速类穿越机需要完成高速穿障、急转急停、大角度翻滚等高强度机动动作，机架的刚性与重量控制直接影响飞行手感与炸机后的损坏概率，这款机架在设计阶段就围绕轻量化与高刚性的平衡做了针对性优化。整体采用对角线210mm的轴距设定，适配5英寸规格的螺旋桨，这个尺寸区间是当前竞速穿越机的黄金尺寸，既能够保证足够的桨效提供充沛动力，又能控制整机尺寸兼顾林间、楼宇间等狭窄空间的穿行能力，不会因为轴距过大导致转向迟滞，也不会因为轴距过小导致动力冗余不足、飞行稳定性下降。结构分层设计上，主板采用4mm厚度的碳纤维板材作为核心承载层，这个厚度足以承受飞行过程中电机产生的高频震动与炸机时的瞬时冲击力，避免主板形变导致飞控安装基准偏移，影响飞行姿态解算精度；顶板采用2mm厚度碳纤维板材，主要用于固定图传天线、摄像头与飞控上层组件，在保证结构强度的同时尽可能降低上层结构重量，压低整机重心提升飞行稳定性；侧板采用1mm厚度碳纤维板材，用于连接上下板形成封闭的设备安装舱，既可以对舱内的电子元件起到侧向防护作用，避免飞行中飞溅的碎石、树枝打坏线材与电路板，又能通过多层板的立柱连接形成桁架式受力结构，进一步提升整体机架的抗扭刚性。机臂部分采用一体化碳纤维切割成型，电机安装座预留了标准的电机安装孔位，适配主流的22系列无刷电机，机臂末端设计有镂空的减重孔，在不降低结构强度的前提下进一步削减非必要重量，同时预留了LED灯条的安装槽位，方便飞行时加装航向指示灯提升空中辨识度。设备舱内部预留了充足的安装空间，可以兼容标准尺寸的飞控、电调、图传与接收机，走线槽位的设计能够让整机线材排布更加规整，避免线材干涉螺旋桨转动，也能减少杂乱线材对飞控传感器的信号干扰。起落部分搭配35mm规格的铝制着陆垫片，能够在降落时起到缓冲作用，分散机臂末端的冲击力，避免硬着陆时机臂直接触地导致碳板开裂，铝制材质的垫片在磨损后也可以单独更换，降低后期维护成本。整架机架的立柱连接部位采用红色铝合金柱状支撑件，既保证了上下板之间的连接强度，又通过亮色点缀提升了整机的视觉辨识度，所有安装孔位都做了公差适配设计，组装时不需要额外打磨修正，能够实现各部件的精准对位，降低组装难度。
