卡莱尓外部星形冲击套筒收纳托盘

这套星形冲击套筒配套的收纳托盘，主要面向机修工位、装配生产线、3D打印工具定制场景设计，解决多规格冲击套筒零散存放、取用效率低、规格混放导致的作业等待问题。日常在汽保维修车间、设备维保班组里，不同规格的星形冲击套筒使用频率极高，若没有适配的定位收纳，很容易出现套筒滚落、规格错拿、丢失单个套筒的情况，尤其是带扭矩要求的冲击作业场景，错拿规格不仅会损伤螺栓紧固件，还可能带来装配安全隐患。

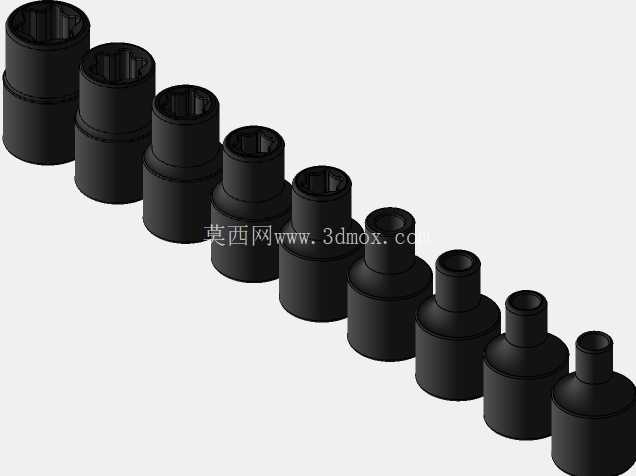

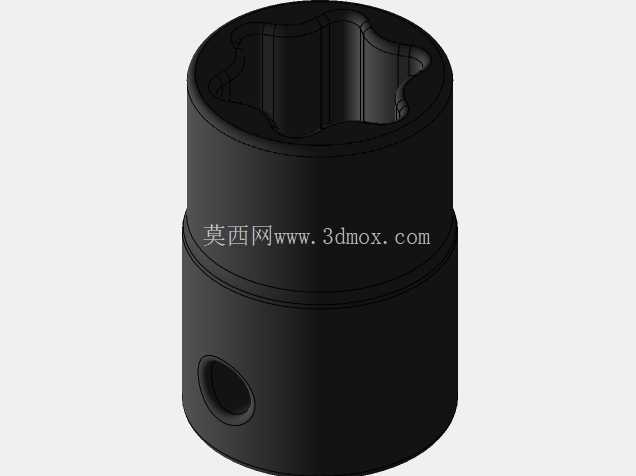

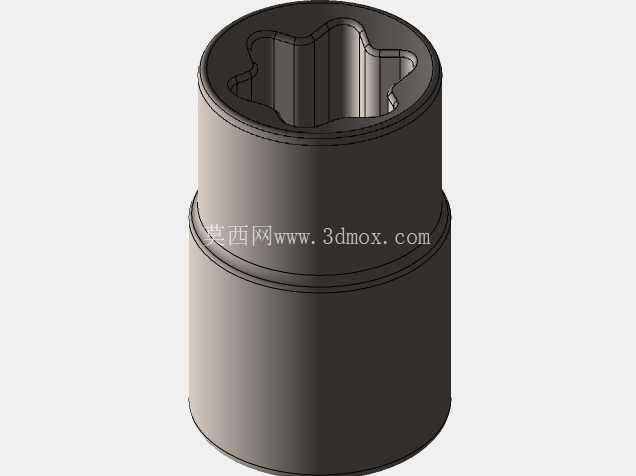

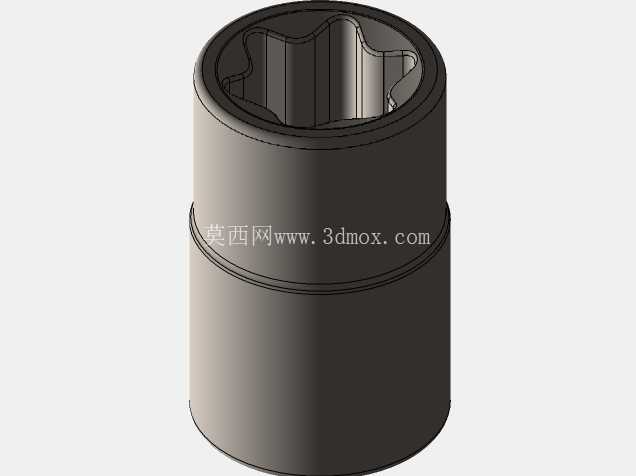

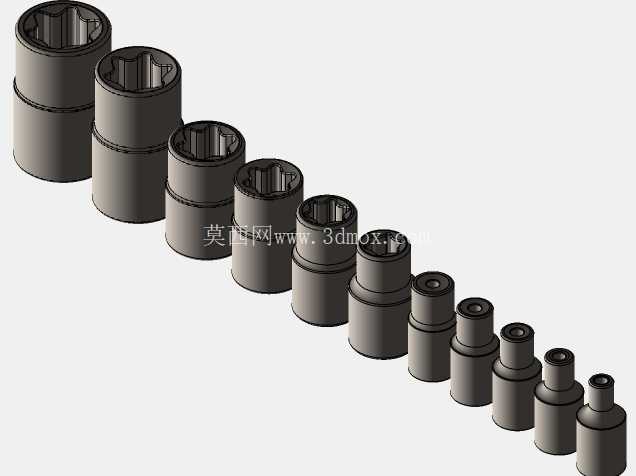

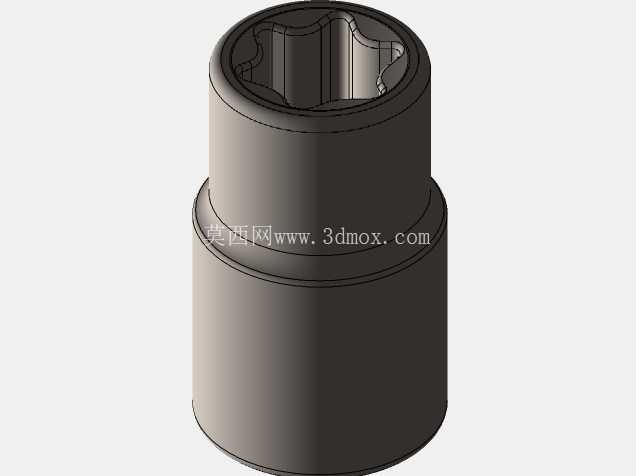

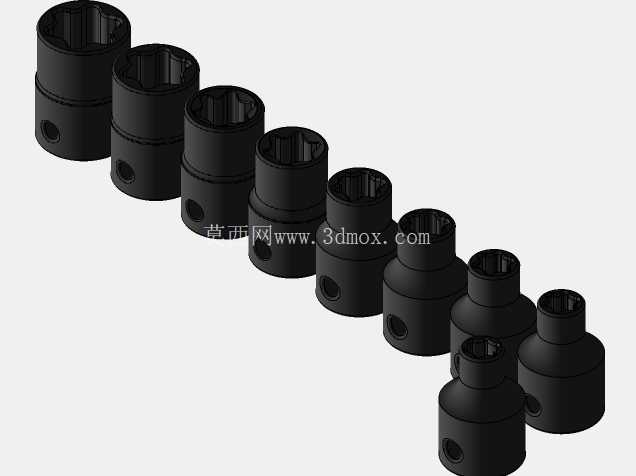

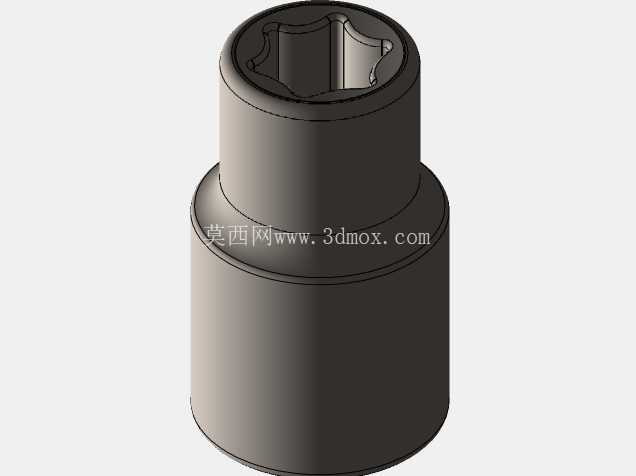

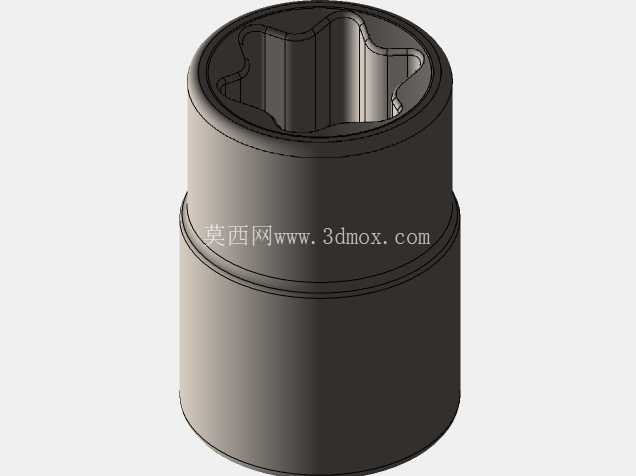

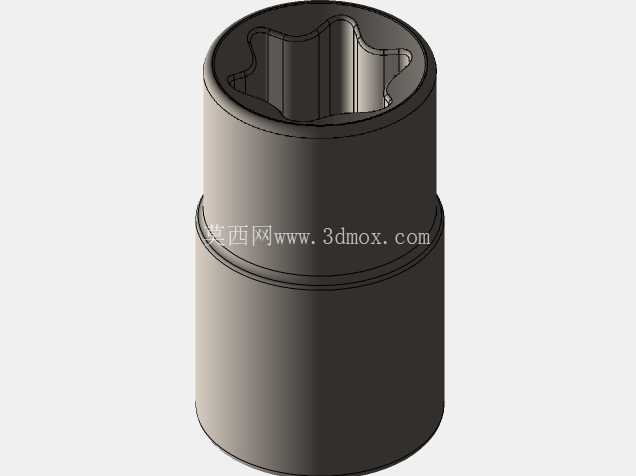

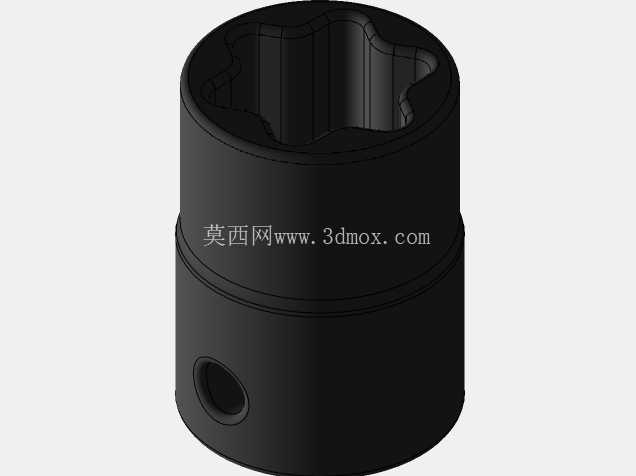

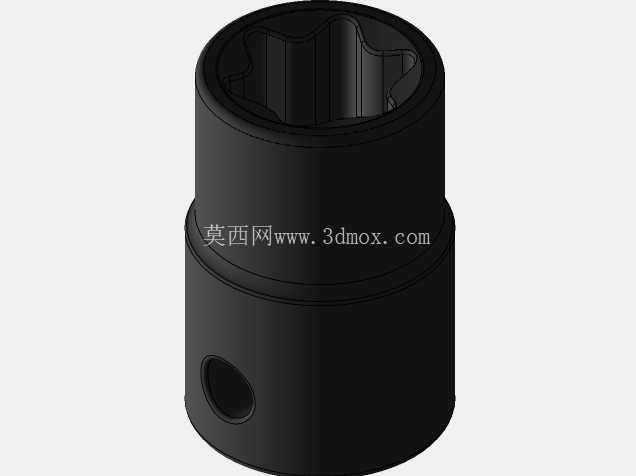

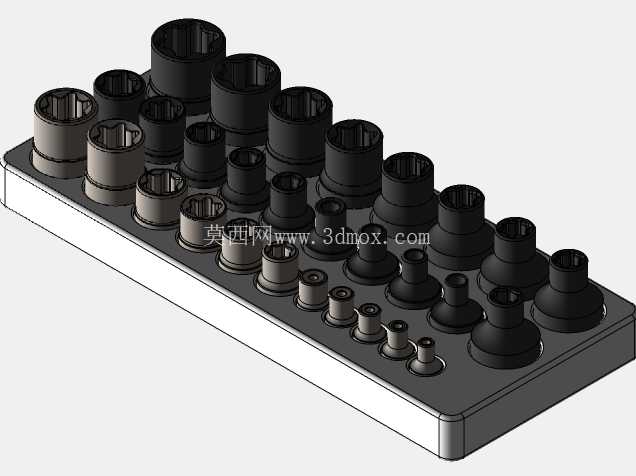

设计这套托盘时，首先匹配了对应系列外部星形冲击套筒的外形轮廓，每一个放置位都按照对应套筒的驱动端、工作端外形做了仿形定位槽，槽体深度刚好覆盖套筒1/2的高度，既保证套筒放入后不会因为托盘挪动、开合工具柜出现倾倒脱落，又能让作业人员快速识别套筒的规格标识，不用反复翻找核对。托盘本体预留了磁体安装槽位，可嵌入对应规格的强磁块，让金属套筒放入后能获得额外的磁吸附力，即便托盘处于倾斜状态，套筒也不会滑出槽位，适配移动工具车、登高作业随身工具托的使用需求。

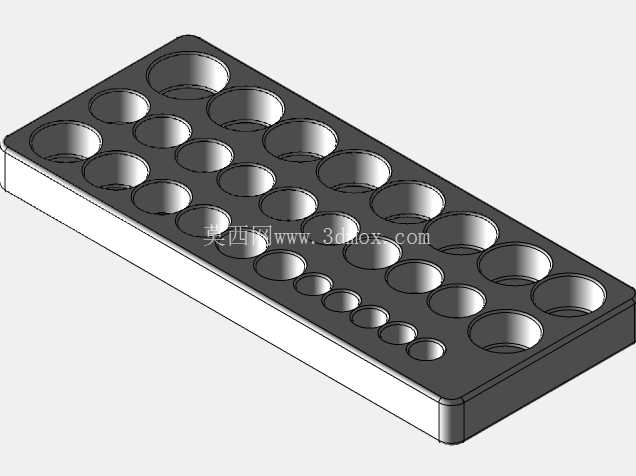

从安装边界来看，托盘的整体外轮廓尺寸匹配常规Prusa i3系列3D打印机的成型幅面，用户可直接通过FDM工艺打印制作，不需要额外拼接结构；托盘底部做了2mm厚度的加强筋网格，在降低整体打印耗材用量的同时，保证托盘长期承受套筒重量不会出现翘曲变形，边缘做了R3的圆角处理，避免拿取时划伤手部。每个定位槽的公差设置预留了0.2mm的间隙，既保证套筒放入取出顺畅无卡滞，又不会因为间隙过大导致套筒在槽内晃动产生异响。

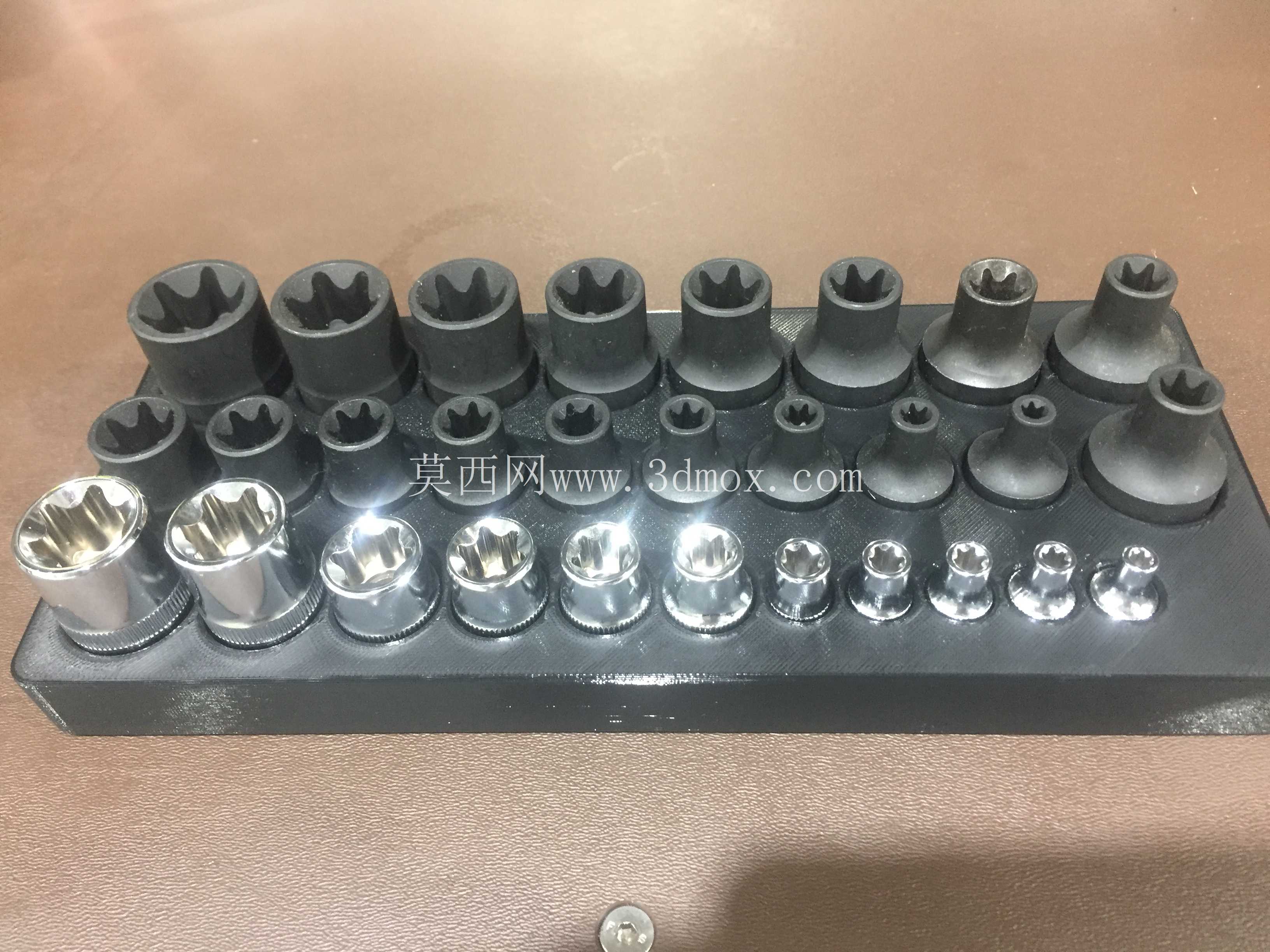

在功能设计上，托盘按照套筒的尺寸规格做了有序排布，从大规格到小规格依次排列，相邻槽位的间距留足了手指取放的操作空间，即便佩戴劳保手套也能轻松拿取对应套筒。槽位底部做了直径1mm的透气通孔，避免3D打印过程中出现负压导致模型打印失败，同时日常使用时槽内积存的油污、碎屑可以通过通孔漏出，方便托盘的清洁维护。托盘的侧壁厚度设置为3mm，可承受日常工具放置的磕碰，不会因为轻微撞击出现开裂破损。

实际应用中，这类定制化的工具收纳托盘不仅能提升工位的5S管理水平，还能在作业前快速清点套筒数量，避免作业完成后工具遗落在设备内部造成生产事故。不同于通用型的工具收纳盒，仿形定位的托盘每个槽位只能放入对应规格的套筒，一旦出现套筒缺失能第一时间发现，尤其适合多班次轮换的维保工位使用，减少工具交接的清点时间。针对冲击套筒的使用特性，托盘的材质适配常见的PLA、PETG等3D打印耗材，若需要在油污较重、环境温度较高的车间使用，可选用ABS、尼龙耗材打印，获得更好的耐油、耐温性能。托盘的边角位置做了定位凸台，可多个同系列托盘拼接组合，适配不同尺寸的工具车抽屉空间，用户可根据自身的套筒持有数量灵活扩展收纳位，不需要整体更换收纳装置。
