带模具转台结构的塑料瓶吹塑成型设备

这套吹塑设备的核心结构采用双转台并行工位设计，在饮品、日化用品塑料包装瓶的量产车间中，这类结构能大幅压缩单件制品的成型周期，传统单工位吹塑设备在完成吹胀、冷却、脱模的流程中，送料、模具合模准备环节都处于等待状态，而双转台布局可以让两个工位的工序错峰并行，当其中一个转台携带模具完成吹制冷却的同时，另一侧转台已经完成瓶坯上料、合模预定位，待前一工位脱模完成即可快速切换进入下一轮吹制流程，整线节拍能提升近四成。

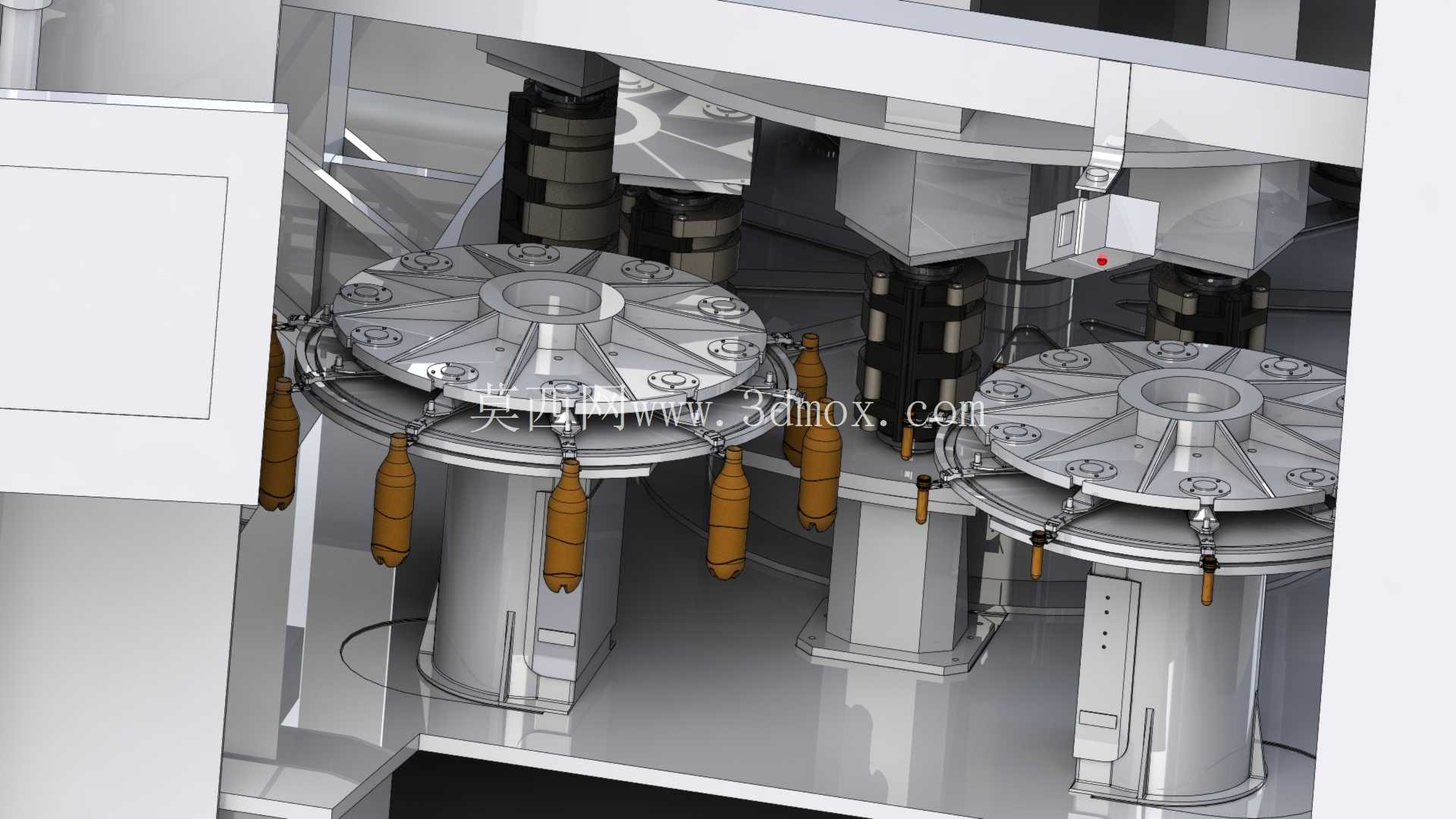

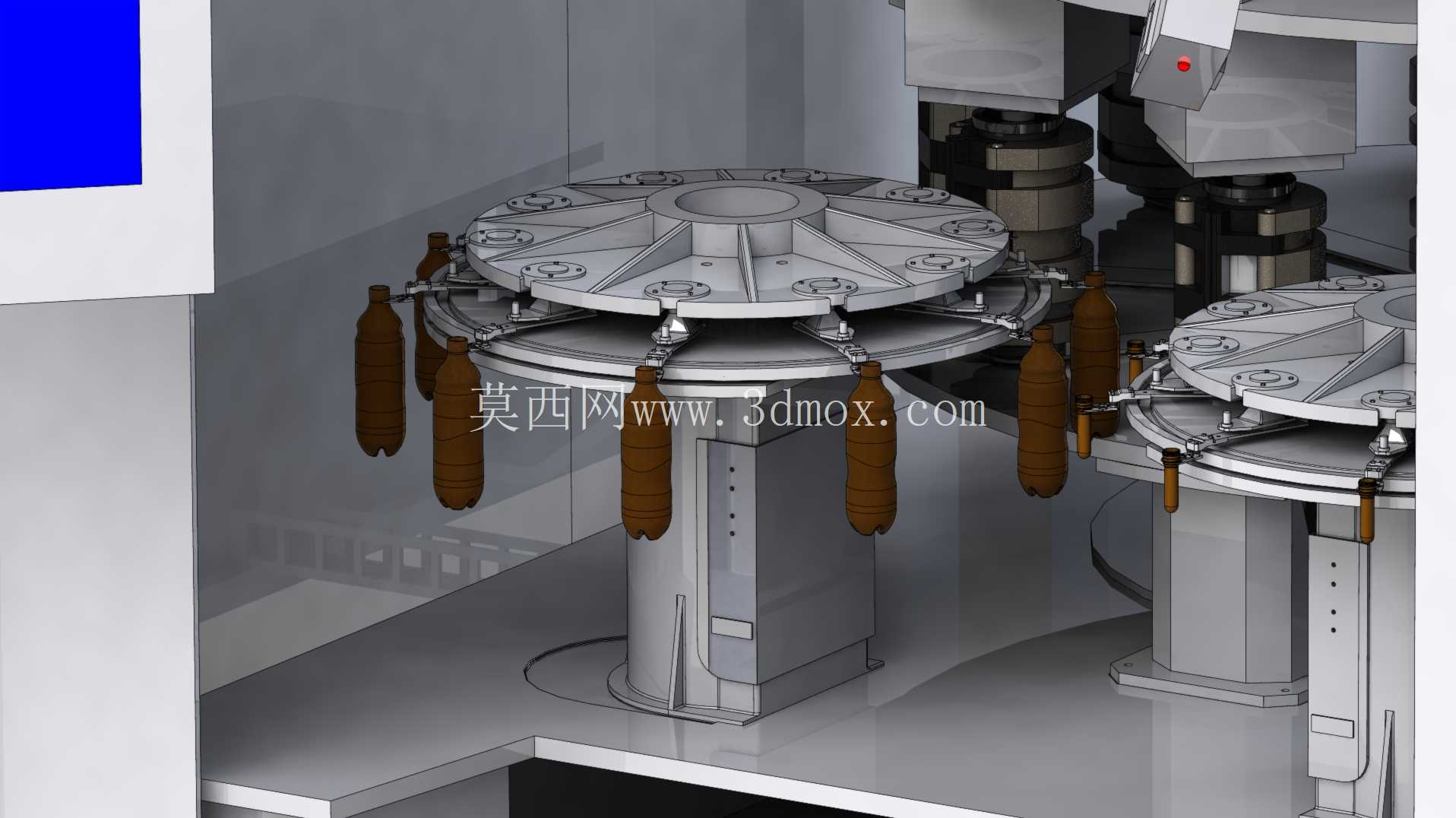

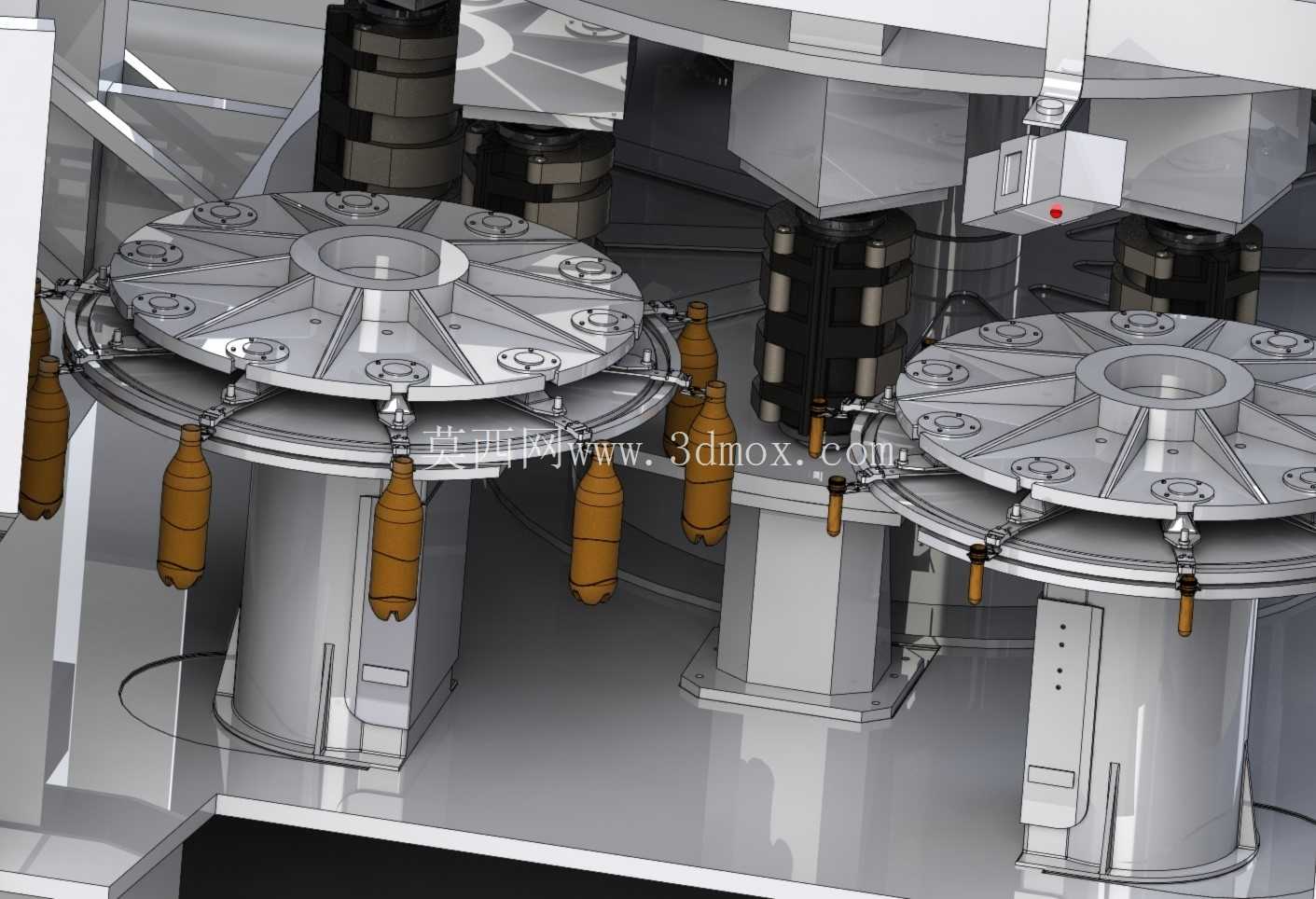

从结构设计逻辑来看，转台盘面采用辐射式工位布局，每个工位对应独立的瓶坯夹持机构与模具定位槽，盘面中心设置回转支撑轴，轴内部集成气路分配通道，避免旋转过程中气路管线缠绕，每个夹持头都带有独立的弹性缓冲结构，在合模过程中能自适应补偿瓶坯的定位误差，防止瓶坯偏位导致的吹制成品壁厚不均问题。转台周边的立柱结构集成了合模驱动与吹嘴升降组件，吹嘴端部设置耐高温密封胶圈，在高压吹气阶段能保证0.8MPa的吹气压力下无泄漏，避免瓶身成型出现凹陷、缺料的缺陷。

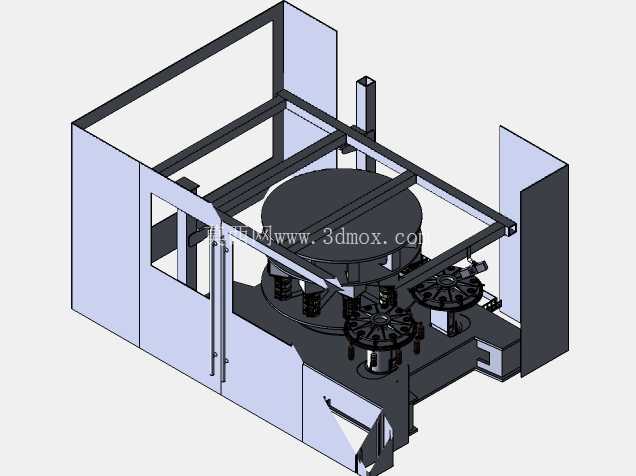

设备的模具适配性覆盖常见的PET、PP材质塑料瓶，单工位模具可适配容量从300ml到2L的瓶型，更换模具时仅需松开转台工位上的快压压板即可完成拆装，无需调整整体转台的定位精度，适配多品种小批量的包装生产需求。安装层面，设备底部设置整体式焊接底座，底座上预留了水平调节脚轮与地脚螺栓安装位，转台的回转平面与底座安装基准面的平行度公差控制在0.1mm以内，保证长期高速回转过程中无偏摆抖动。设备的侧向预留了自动上料机构的安装接口，可直接对接瓶坯理料输送线，无需额外改造机架结构，出料侧可配套连接风送通道，将脱模后的成品直接输送至后续的测漏、贴标工序。

在功能细节设计上，每个模具工位都设置了独立的冷却水道接口，冷却水通过转台中心的旋转接头接入，可根据不同瓶型的冷却需求调整冷却水流量与温度，保证瓶身冷却均匀，减少成型后的收缩变形。吹制流程中，高压吹气采用分级升压逻辑，先通入低压气体完成瓶坯的初步拉伸胀型，再切换高压气体完成瓶身细节的贴模成型，既能降低高压气源的能耗，也能避免瞬间高压导致的瓶坯局部吹破问题。转台的驱动采用伺服电机搭配精密凸轮分割器，工位切换的定位精度可达±0.05mm，保证每次转位后模具与吹嘴的同轴度符合合模要求，减少模具的磨损。

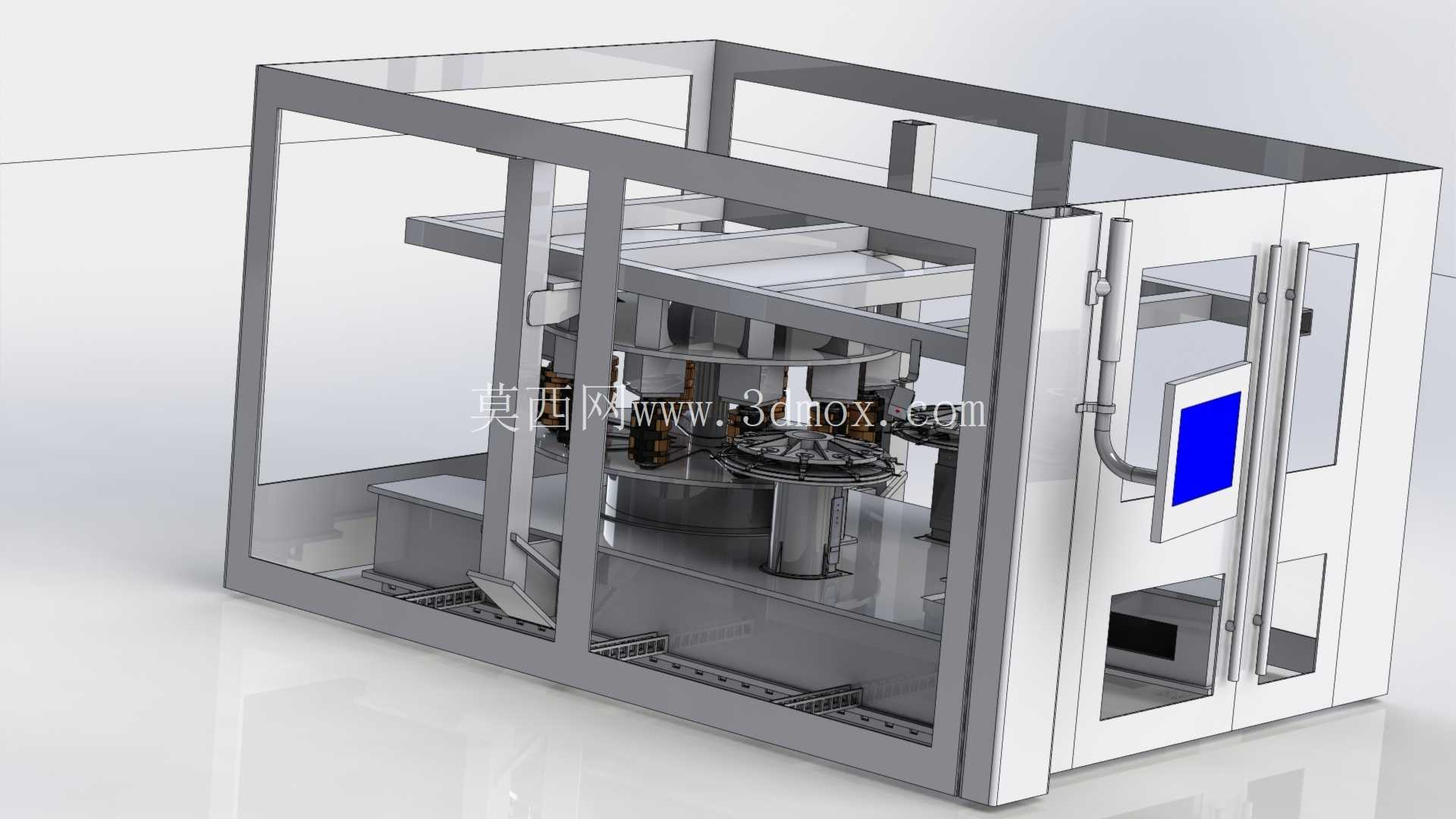

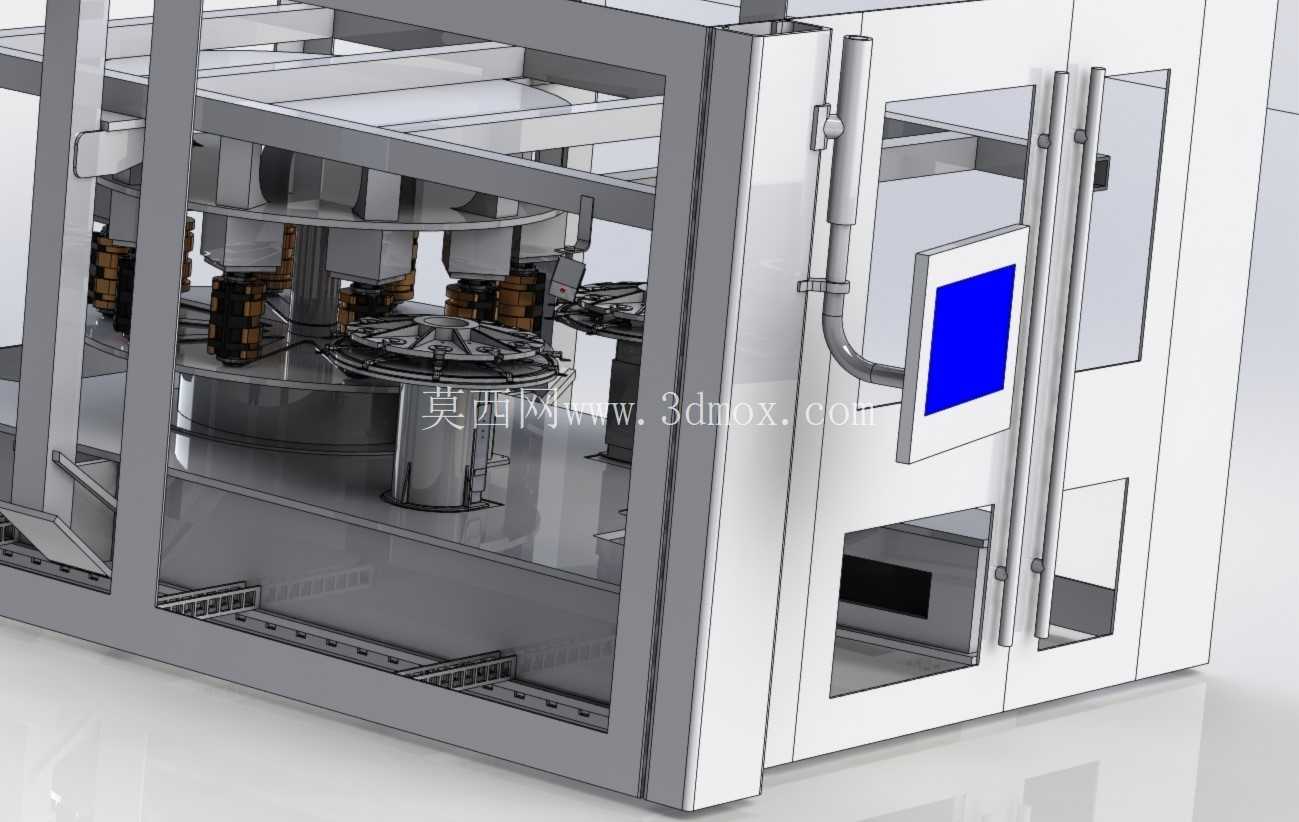

从实际生产场景的适配性来看，这类转台式吹塑设备可直接接入现有瓶装饮品生产线，设备的整体占地宽度控制在3.2米以内，长度方向预留操作维护空间后总占地不超过6米，适合车间原有产线的升级改造，无需大规模调整车间布局。设备的操作侧预留了安全光栅安装位，当操作人员进入设备运行区间时会自动触发停机保护，符合包装生产车间的安全规范。日常维护层面，转台的回转支撑、分割器等核心传动部件都设置了集中润滑注油点，无需拆解设备即可完成定期润滑保养，减少停机维护时间。
