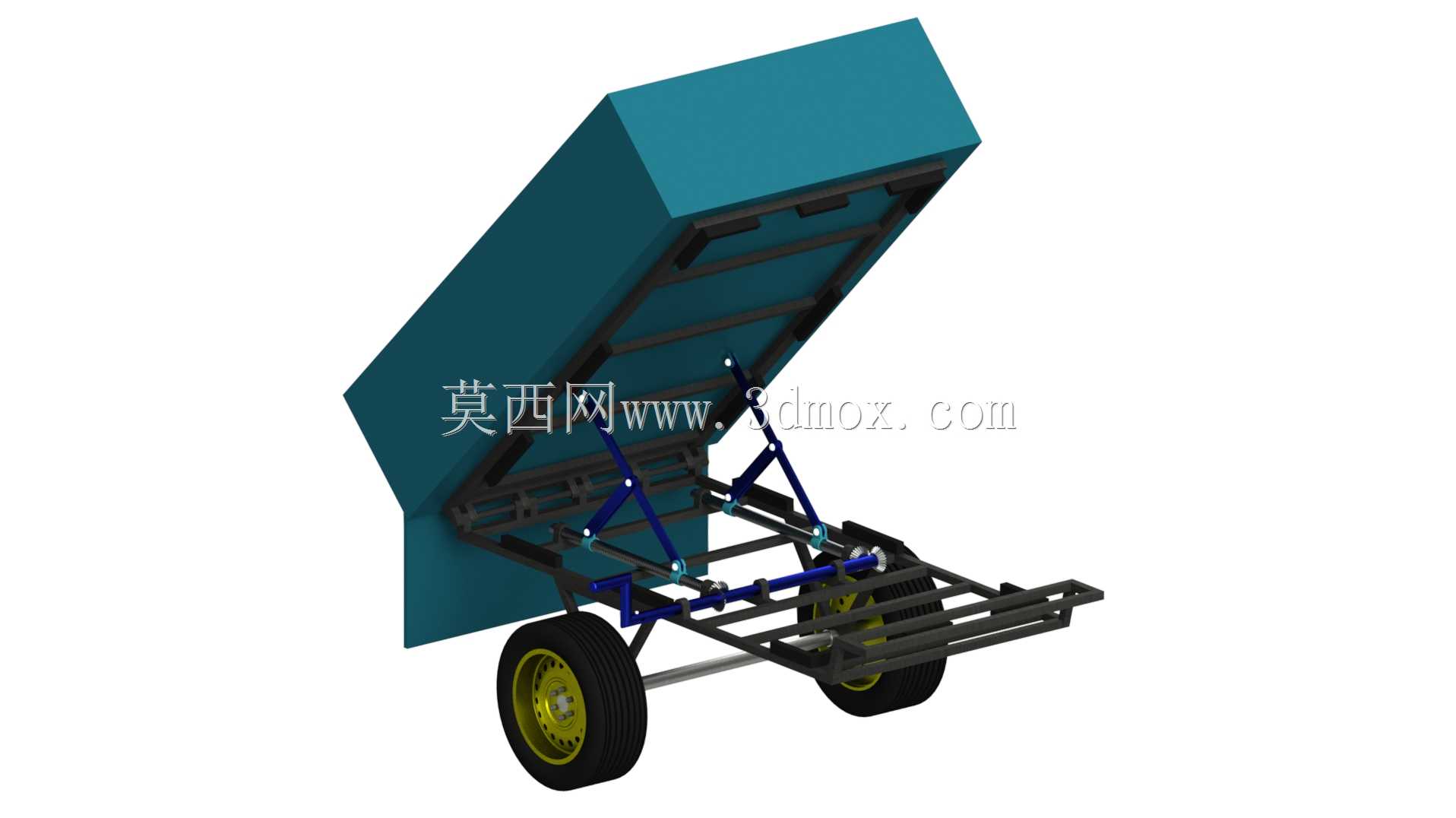

带动力螺杆倾卸功能的苏格兰式手推运输车

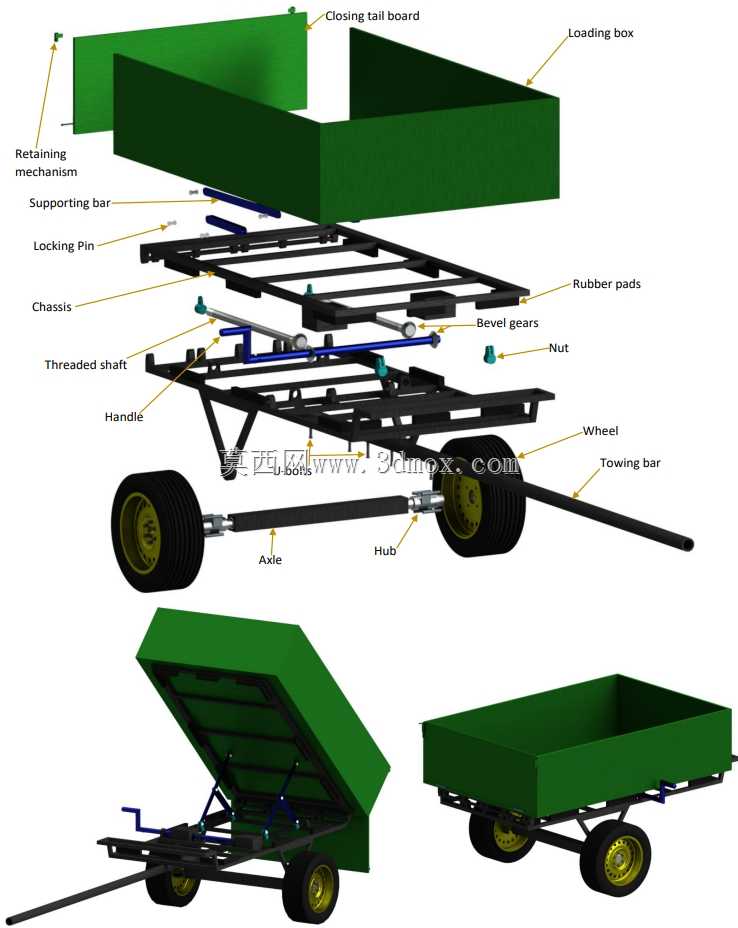

　　在厂区零散物料转运、农场小批量农产品采收搬运、工地小型工具与辅料短距离驳运场景中，常规手推车需要人工抬升料斗完成卸货，劳动强度大且卸货角度难以控制，容易出现物料撒漏、料斗复位冲击过大的问题，这款带动力螺杆倾卸机构的手推运输车，正是针对这类短途散料转运的痛点完成的结构设计。从结构布局来看，整车采用单轴轮式承载结构，料斗作为核心装载部件，底部通过铰接点与底盘车架连接，铰接位置经过受力校核，避开了料斗满载时的重心偏移临界区，确保倾翻过程中整车不会出现翘头失稳的情况。料斗尾部设置可闭合的卸料门，正常运输状态下通过锁止结构与料斗侧壁固定，避免运输途中物料洒落，当料斗抬升到设定倾卸角度时，卸料门会在自身重力与物料推力作用下自动开启，

　　无需人工额外操作，减少卸货环节的人工介入步骤。动力传递路径上，操作手柄布置在车架侧方，操作人员站在车辆侧面即可完成操作，无需走到车尾，避免卸货时物料掉落砸到操作人员；手柄的转动通过锥齿轮组完成传动方向的转换，将水平方向的手柄转动转化为动力螺杆的轴向伸缩运动，锥齿轮啮合位置设置了密封防护结构，避免户外使用时泥沙、灰尘进入啮合面造成齿面磨损，延长传动部件的维护周期。动力螺杆两端分别铰接在车架底盘与料斗底部的加强支架上，螺杆伸缩过程中会推动料斗绕铰接点转动，相比传统的连杆倾卸机构，螺杆传动的速比更稳定，操作人员可以通过控制手柄转动圈数精准控制料斗的抬升角度，针对不同流动性的物料调整卸货速度，比如转运颗粒状物料时可以缓慢抬升避免物料飞溅，

　　转运块状渣土时可以快速抬升提高卸货效率。车架作为整车的承载基础，采用矩形钢管焊接成型，所有焊接位置都做了应力释放处理，避免满载长期使用后出现焊接变形；料斗与车架接触的位置设置了橡胶缓冲垫，当料斗卸货完成复位时，橡胶垫可以吸收料斗下落的冲击，避免金属直接碰撞产生的噪音与结构变形，同时也能减少运输过程中料斗与车架之间的刚性摩擦异响。行走部分采用单轴双轮布局，轮轴位置经过配重计算，满载状态下操作人员施加在扶手处的下压力控制在15kg以内，符合人体工程学的施力范围，长时间推行不会造成手臂过度疲劳；轮胎采用实心橡胶材质，适配厂区、田间、工地等多种非硬化路面，无需担心扎胎问题，轮毂与轮轴之间配置了密封轴承，转动阻力小，

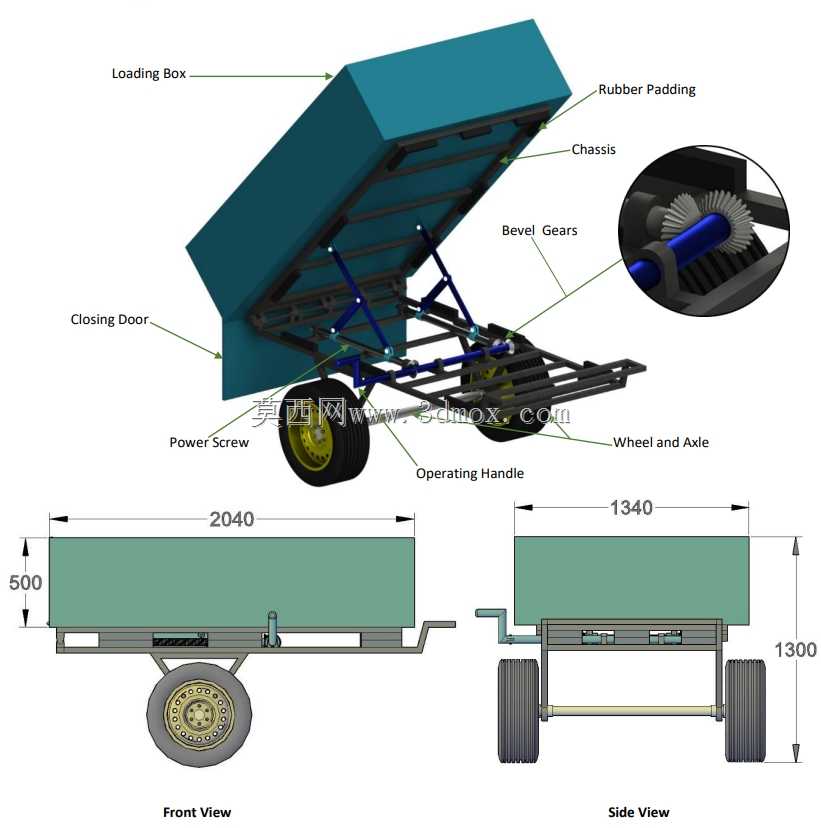

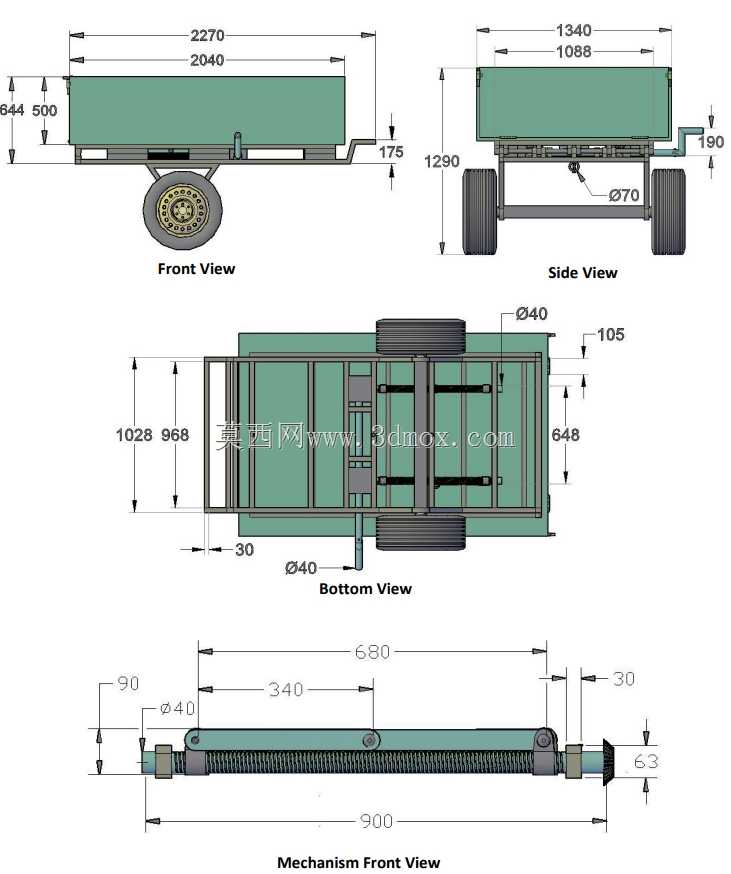

　　日常使用仅需定期补充润滑脂即可。从安装边界与尺寸参数来看，整车闭合状态下总长度为2040mm，总宽度为1340mm，料斗侧壁高度为500mm，整车最大高度（料斗水平状态）为1300mm，这个尺寸可以顺利通过厂区常规宽度的通道门、施工电梯以及农场的田间便道，不需要对现有通行空间做额外改造；料斗的最大倾卸角度可以达到45度，能够保证流动性较差的湿黏物料也能完全卸出，不会在料斗内部残留积料。设计过程中针对传动部件做了安全冗余设计，动力螺杆的轴向承载力按照额定载荷的1.5倍做校核，锥齿轮的齿面接触强度按照满载频繁操作的工况做寿命计算，确保日常使用过程中不会出现螺杆弯曲、齿轮断齿的失效问题；操作手柄的转动阻力经过优化，即使是满载状态下，操作人员也可以单手完成料斗的抬升与复位操作，不需要额外施加过大的作用力。料斗的边缘做了卷边处理，避免装卸物料时尖锐的板边划伤操作人员，车架的扶手位置做了防滑包裹，推行时手部不易打滑；整车没有复杂的电控或液压部件，所有结构都是纯机械传动，后期维护成本极低，即使在没有电源的野外场景也可以正常使用，不会因为液压油泄漏、电路故障造成设备停机，非常适合零散、高频次的短距离物料转运作业。
