带马尔他十字机构的线圈缠展拆包设备

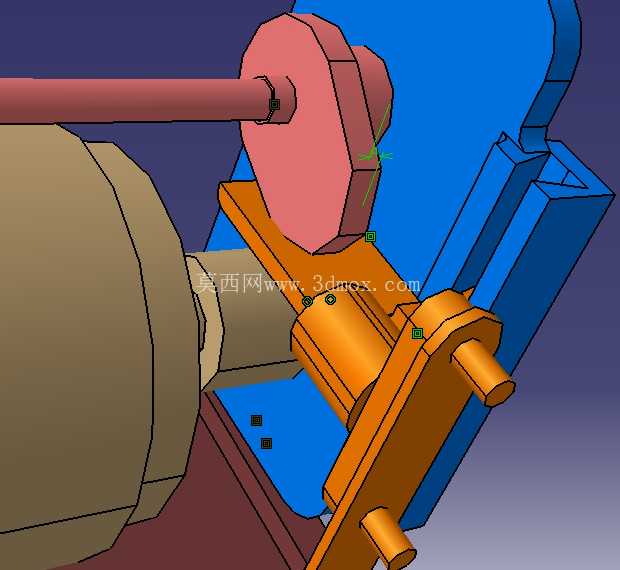

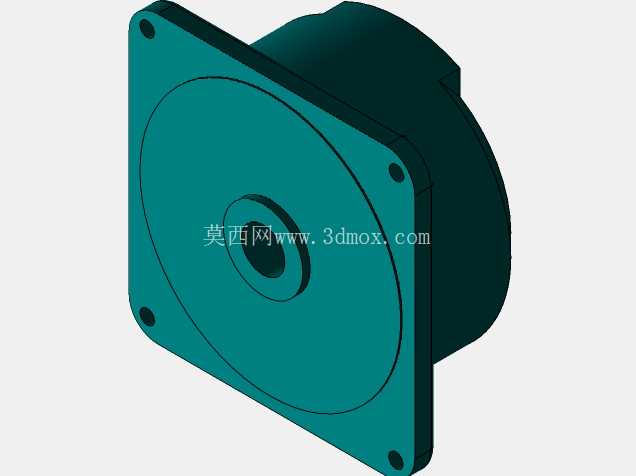

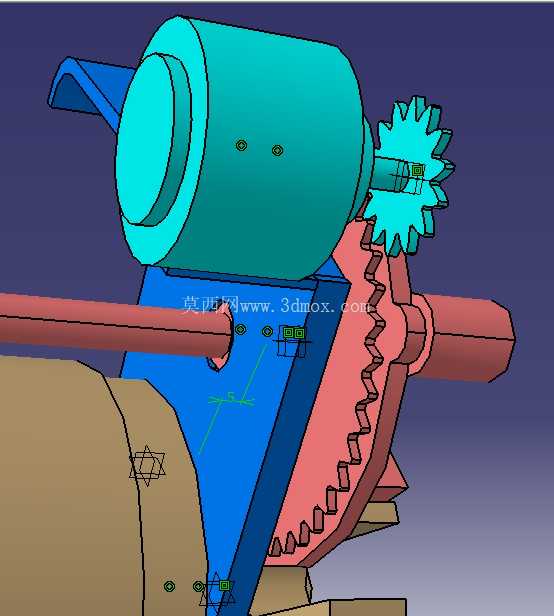

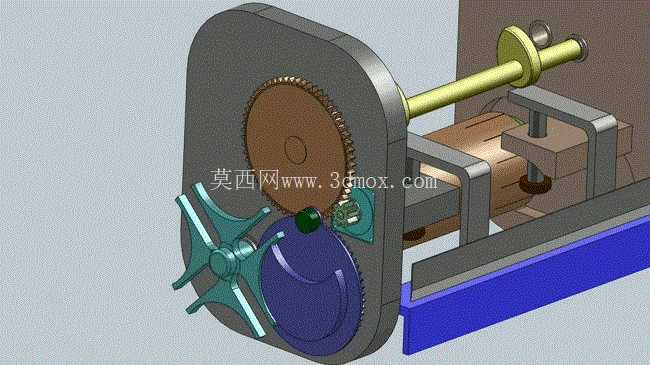

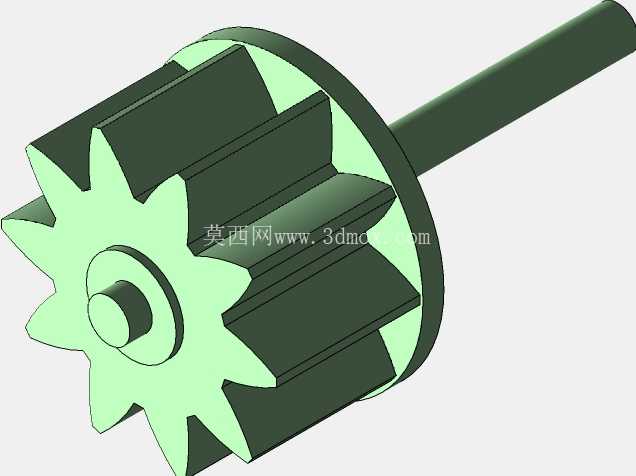

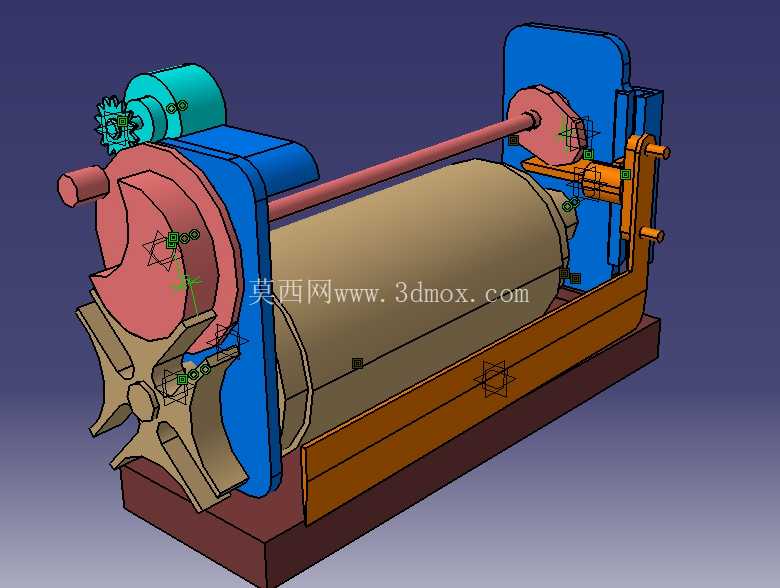

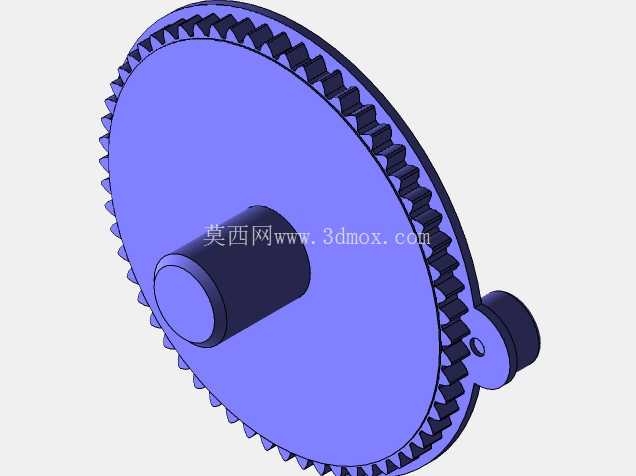

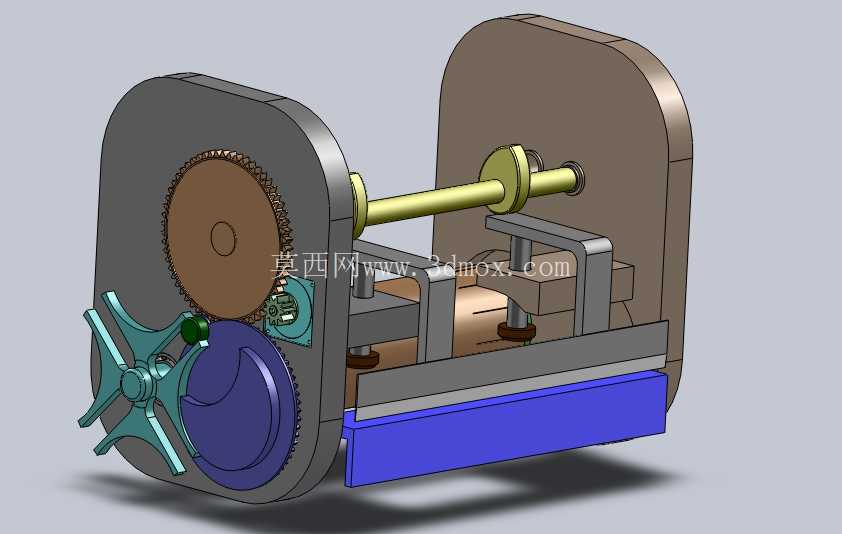

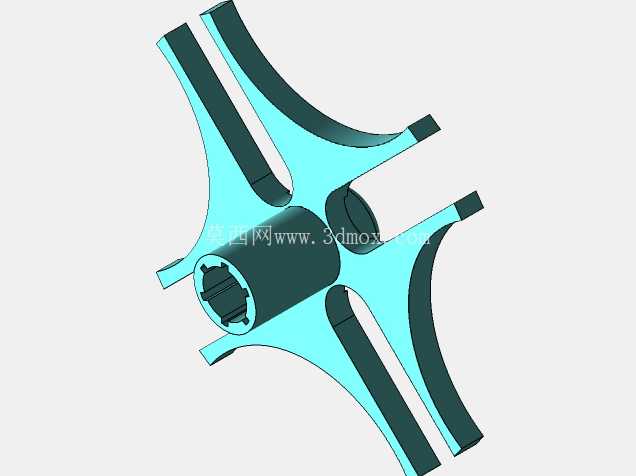

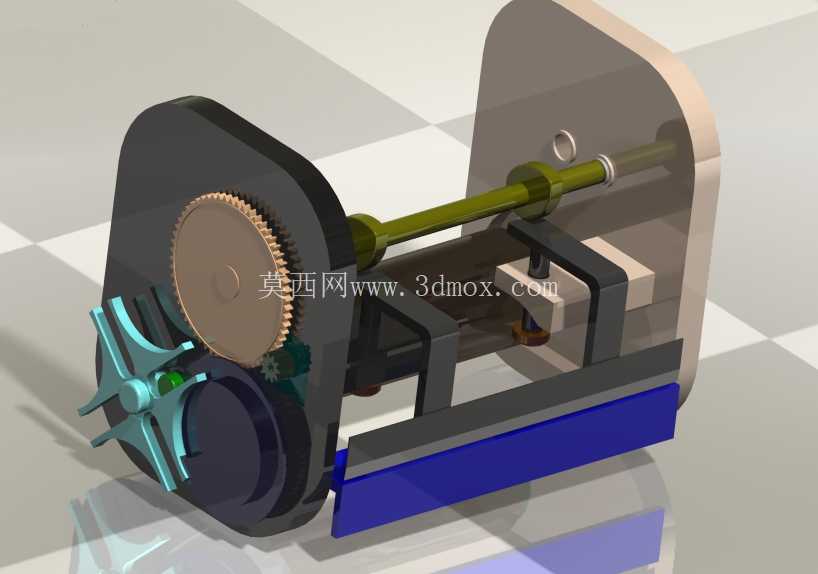

　　从结构设计逻辑来看，核心的马尔他十字机构（也就是槽轮机构）被布置在设备的动力输入端侧，和大直径从动齿轮做同轴集成设计，主动拨盘和紫色的不完全齿轮做同轴联动，这套组合结构不是单纯做间歇转位，而是把槽轮的间歇停驻特性和不完全齿轮的定比传动特性做了匹配：当槽轮进入停驻工位时，不完全齿轮刚好和输出轴端的齿轮脱离啮合，此时输出轴上的缠展辊完全静止，给操作人员或者上游接驳机构留出足够的取放、定位物料的时间窗口；当槽轮转位带动主动拨盘转过对应角度时，不完全齿轮刚好进入啮合区间，带动输出轴以固定传动比转动，完成线圈的缠绕或者展开动作，整套传动链没有额外的离合器、传感器触发结构，纯机械结构就能实现动作时序的精准匹配，可靠性远高于电控触发的间歇机构，在粉尘、少量油污的包装车间环境里也能长期稳定运行，不会因为光电传感器积灰出现误触发。在包装工序的线圈类物料预处理环节，这类带马尔他十字间歇机构的拆包缠展设备，主要解决成卷包装线圈的自动化拆封、展料与规整输出需求，常见于电子元器件绕制、线材包装预处理、小型电磁元件生产的上游上料段，替代人工拆包捋线的重复操作，避免人工操作带来的线材弯折损伤、拆包效率波动问题。

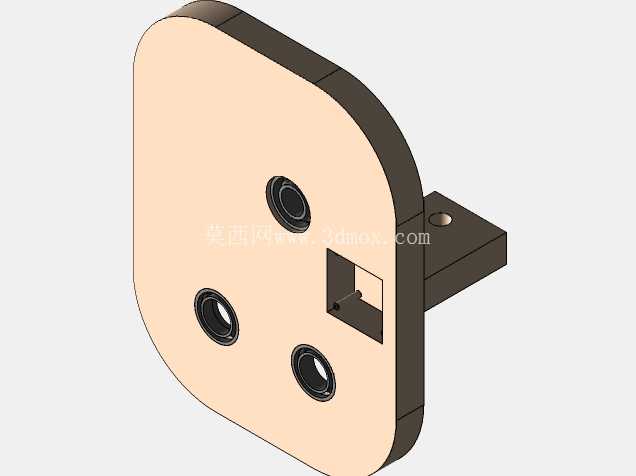

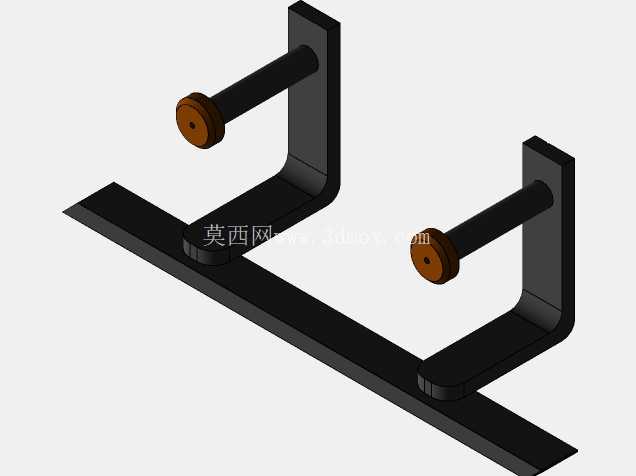

　　设备的安装边界设计得非常紧凑，整体采用侧装立板作为主支撑结构，所有传动齿轮、槽轮机构都集成在单侧立板的内侧，外侧只预留动力输入轴的连接位，输出端的缠展工位采用双侧导轨滑块做支撑，缠展辊的轴向位置可以根据线圈的幅宽做手动调整，调整范围覆盖常见的30mm到150mm幅宽的包装线圈，不需要额外更换工装；立板底部的蓝色安装基座做了加宽处理，安装孔位采用长圆孔设计，既可以直接固定在生产线的型材架上，也可以单独作为台式设备放置在工作台面，基座的重心完全落在安装支撑面的形心位置，即使输出轴带载转动时的动载荷也不会让设备出现翘头、振动移位的问题。从功能特性上看，这套机构的缠展转速完全由输入端的动力转速决定，因为齿轮传动的定比特性，输出转速不会因为负载波动出现丢转，线圈展料的张紧力可以通过输出轴端的阻尼调节螺母做微调，避免张力过大拉细线材或者张力过小出现线圈松脱散乱；设备的所有传动副都做了敞露式设计？不对，实际结构里传动侧的齿轮和槽轮都预留了润滑脂加注位，日常维护只需要定期在齿面涂抹润滑脂即可，没有复杂的油路、密封结构，维护门槛很低，适合包装车间的一线运维人员做日常保养。

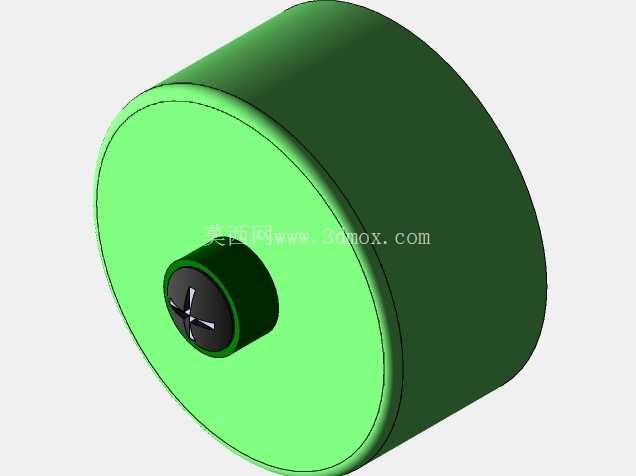

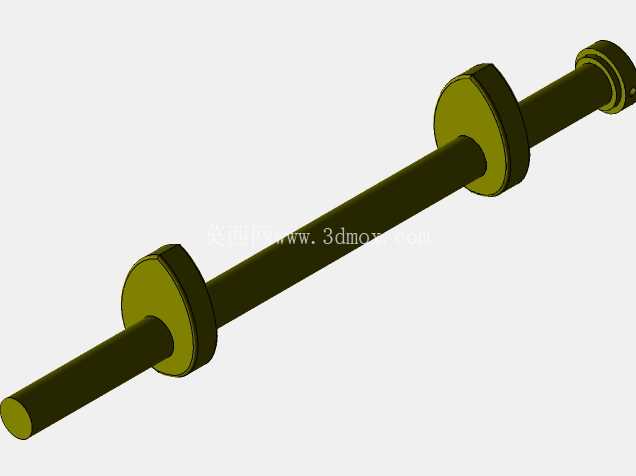

　　很多人看到马尔他十字机构第一反应是用在转台分度上，但这套设计把槽轮机构的间歇特性和齿轮传动的连续转动特性做了时序耦合，没有额外增加电控元件，就实现了“停-转-停”的固定动作循环，刚好匹配线圈拆包时“放料定位-缠展拆包-停驻取料”的工序节奏，比采用凸轮分割器的同功能设备成本低40%左右，结构厚度也比分割器方案薄三分之一，对于安装空间受限的包装生产线接驳位来说适配性更强。输出端的缠展辊采用快拆式设计，辊身和轴端采用扁位连接，不需要工具就能直接抽出更换，针对不同内径的线圈卷，只需要更换对应外径的辊套就能适配，不需要调整整个传动链的位置，换型时间控制在1分钟以内，完全匹配多规格小批量的包装生产需求。

　　在实际应用场景里，这类设备除了用于包装线圈的拆包展料，还可以通过更换输出端的执行件，用于小型标签卷的拆封、薄带材的定长送进，只要动作时序符合“间歇停驻-定长转动”的循环逻辑，都可以通过调整不完全齿轮的齿数、槽轮的槽数来调整停驻时间和转动角度，设计冗余度很高。整套结构的受力路径非常清晰：输入端动力传递到主动拨盘轴，一路通过槽轮传递做分度动作，一路通过不完全齿轮传递做转动输出，两个动作的时序完全由机械结构的装配角度保证，不存在电控系统的信号延迟问题，动作重复精度可以控制在±0.5度以内，完全满足线圈类物料缠展的精度要求，不会出现因为转动角度偏差导致的线材折损、包装膜撕裂问题。立板上的各个轴孔都做了同轴度公差约束，齿轮安装位的轴肩高度统一，装配时不需要额外做调整垫片就能保证齿轮的啮合侧隙在合理区间，降低了装配难度，也减少了长期运行后的齿轮磨损量。
