可折叠移动式液压落地起重吊机结构

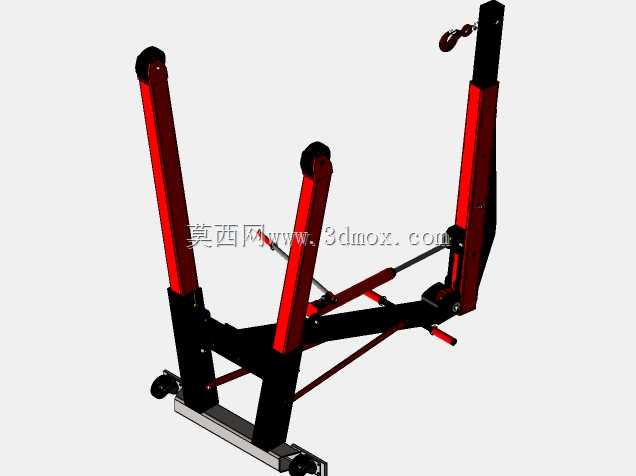

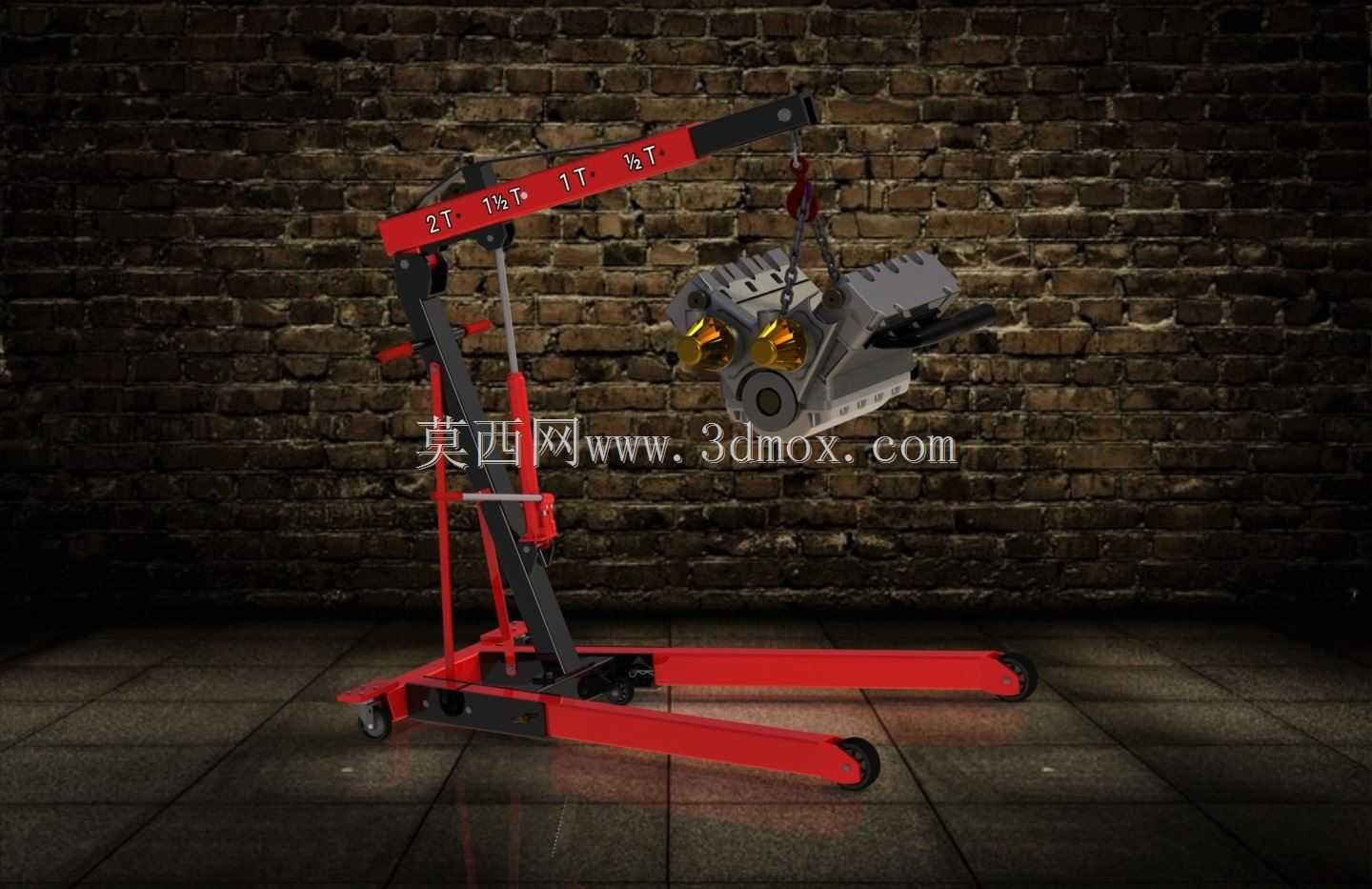

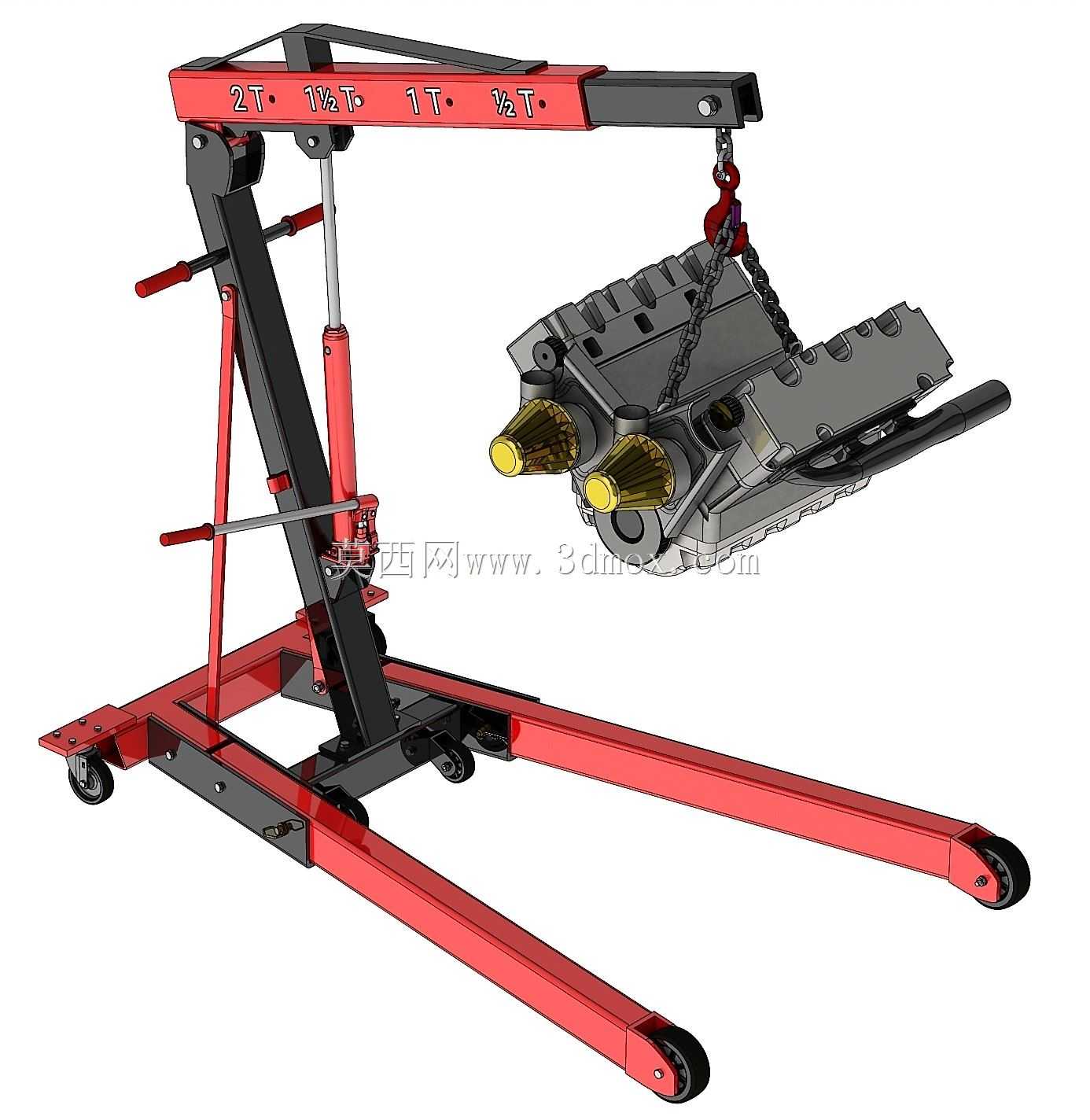

　　收拢后整机宽度可控制在常规车间通道通行尺寸范围内，可直接推入工具房、设备间隙存放，不占用固定作业场地。起重执行部分采用多级伸缩式吊臂，臂身标注有对应不同伸出长度的额定载荷刻度，从最远端的小载荷到近端的最大额定起重量，每一级臂长的载荷限值都通过结构强度校核，避免操作人员超量程使用带来的结构失效风险；吊臂的变幅动作依靠手动液压千斤顶驱动，液压泵站的操作手柄采用快插式结构，作业时将手柄插入缸体底部的插接座，反复上下压动手柄即可驱动柱塞泵向液压缸注油，推动活塞杆伸出带动吊臂抬升，泄压阀集成在千斤顶底座位置，既可以通过手柄末端的拨杆缓慢开启实现负载平稳下降，也可以手动扳动阀杆实现快速回落，两种操作模式适配不同的作业节奏需求。这款移动式落地起重设备的核心应用场景覆盖机修车间发动机拆装、小型加工车间工件周转、仓储区域重型货件移位等轻载起重作业，区别于固定工位的桥式起重机、大吨位汽车吊，它的作业边界完全围绕小空间、零散点位的起重需求设计，不需要预埋轨道、不需要外接三相动力，单人即可完成移位、起吊、负载转移全流程操作。从结构设计逻辑来看，整机采用低位叉形支腿布局，两支承臂向前延伸，末端配置万向脚轮与定向脚轮组合，作业时支腿可伸入设备底部、托盘下方的空隙，让吊点重心尽可能靠近机身回转中心，降低侧翻力矩，支腿的横向跨距经过载荷匹配，在额定最大起重量工况下，整机稳定系数满足轻小型起重设备的安全要求，非作业状态下支腿可配合臂架折叠结构收拢，

　　吊点位置配置高强度吊钩与防滑链条，链条可根据被吊件的吊点位置调整挂接长度，避免起吊过程中工件倾斜滑脱，针对汽车维修场景下的发动机拆装作业，吊臂的作业高度可覆盖从发动机舱吊出、下移到转运托盘的全行程范围，不需要额外搭配垫高工装。从安装与使用边界来看，整机不需要做地面固定安装，四个脚轮均采用承重型聚氨酯材质，既可以在硬化水泥地面滚动，也不会划伤环氧地坪车间的地面表层，脚轮配置的刹车装置可在起吊作业时锁定轮体，避免作业过程中整机移位引发的负载晃动；臂架与机身的铰接点采用耐磨衬套配合销轴连接，长期使用出现磨损间隙后可直接更换衬套，不需要整体更换结构件，降低后期维护成本。液压系统的油路采用硬管配合高压软管布局，硬管沿机身结构件内侧排布，

　　避免作业过程中被工件磕碰损坏，软管仅在液压缸活动关节处使用，预留足够的活动余量，不会在臂架变幅过程中出现拉扯、折弯问题。操作端的扶手设置在机身侧方，操作人员移位时可握持扶手控制行进方向，扶手位置同时集成了泄压阀的操作延伸杆，操作人员站在机身侧方即可完成起升、下降、移位的全部操作，不需要站在吊臂正下方，符合起重作业的安全操作站位要求。整机的结构重心在无负载状态下完全落在四个脚轮的支承面中心位置，推行过程中不会出现翘头、侧偏问题，带载移位时要求吊臂收拢到最短臂长位置，让负载重心贴近机身中心，此时小范围移动的稳定性满足车间内短距离转运的需求，不需要额外调用其他转运设备。针对不同作业场景的适配性，这款吊机除了用于汽车维修场景的发动机、

　　变速箱拆装吊运，还可用于机加工车间内重型夹具、模具的上下机移位，仓储区域内重型货件的堆码辅助，甚至设备维保过程中电机、泵体的拆装吊运，只要作业点位的地面承重满足要求、作业空间能容纳支腿展开尺寸，即可快速投入使用，不需要提前做场地准备。结构设计上充分考虑了手动作业的操作力限制，液压千斤顶的泵芯直径匹配手动操作的作用力范围，操作人员单手即可完成压杆操作，不需要借助外力加长杆，泄压过程的阀口开度经过阻尼设计，即使快速扳动泄压阀，负载下降速度也会被油路阻尼限制在安全范围内，不会出现负载快速下坠的风险。臂架的伸缩定位采用弹簧销结构，调整臂长时只需要拔出定位销，拉伸臂架到对应刻度位置后松开弹簧销即可自动锁止，不需要额外配置紧固件，调整过程单人10秒内即可完成，适配不同作业半径的快速切换需求。
