阿曼水泥生产线磨粉工段整体布局设计

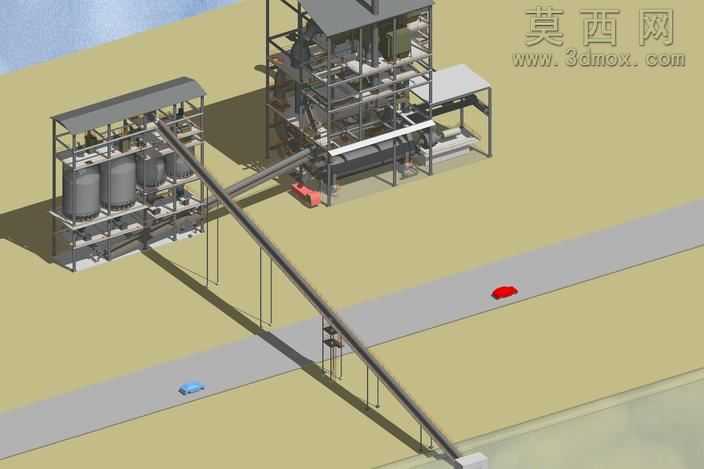

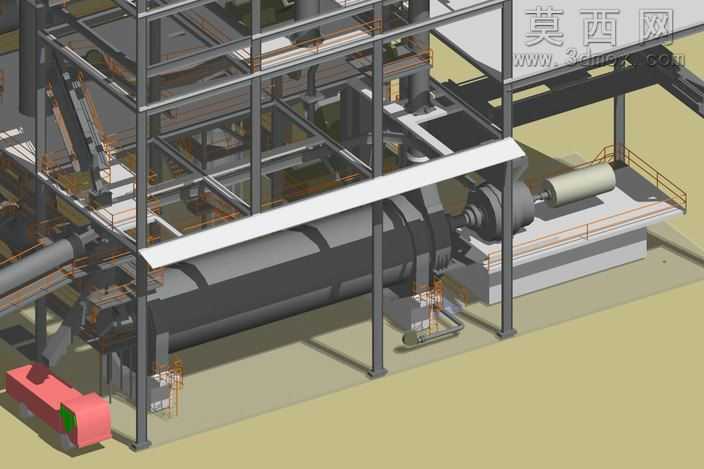

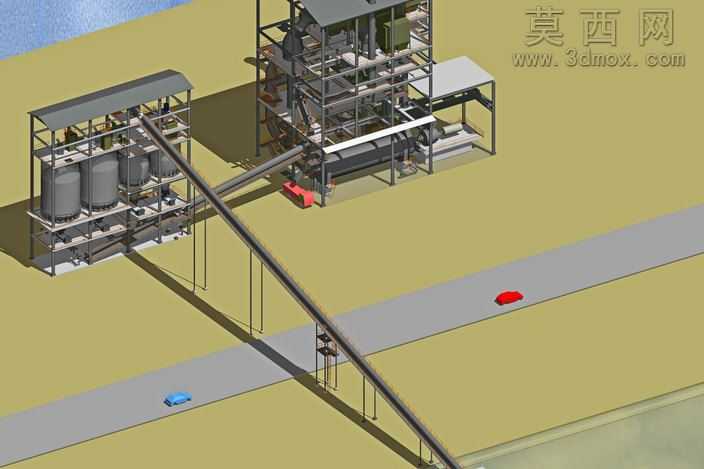

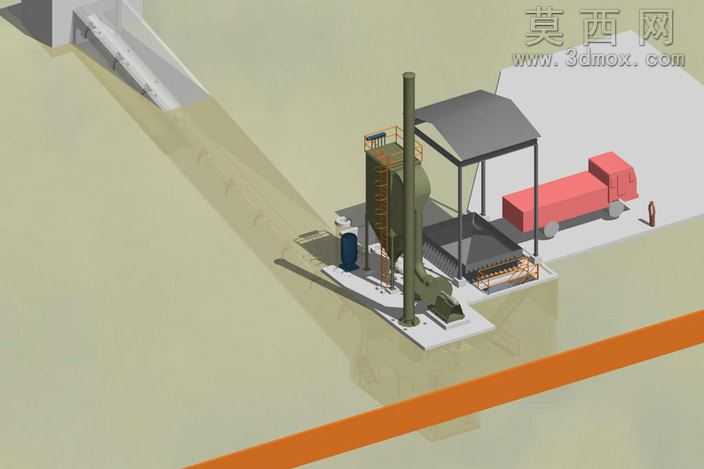

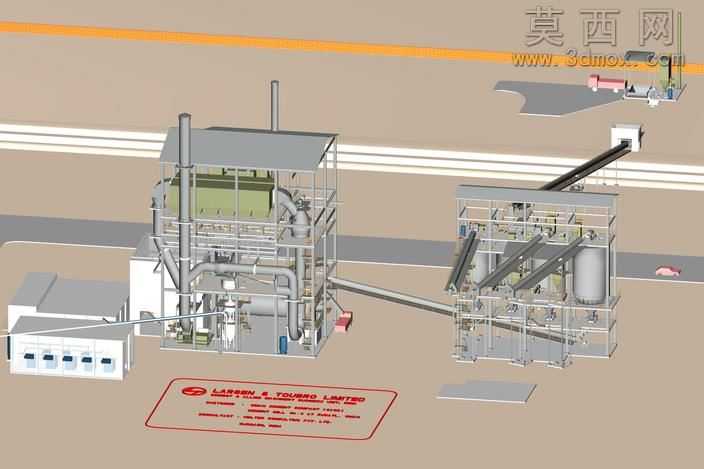

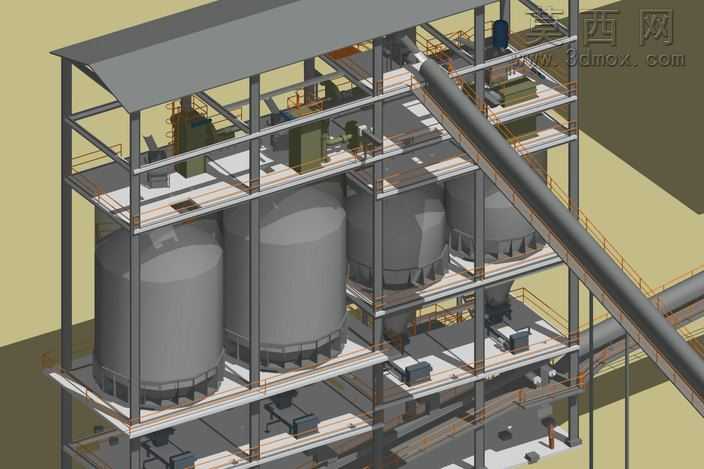

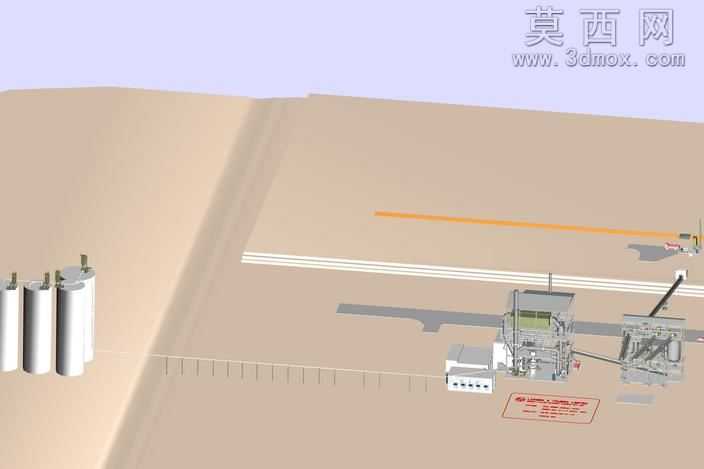

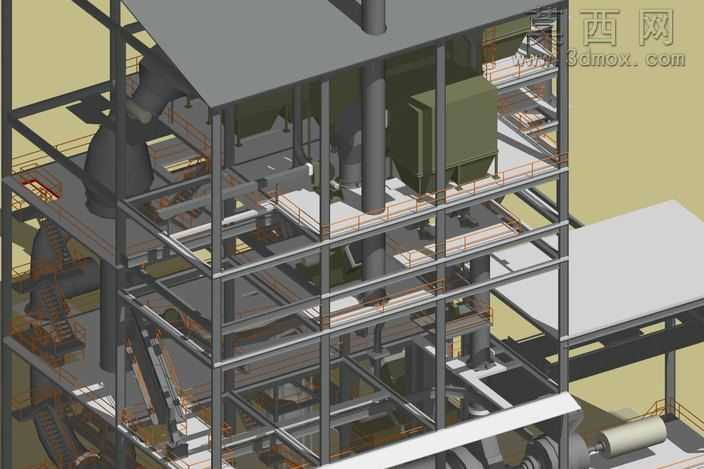

本设计围绕阿曼水泥项目磨粉工段开展全流程三维布局建模，依托三维设计软件完成全场景1:1比例搭建，完整还原磨粉生产区域的设备排布、物料输送路径与配套辅助设施结构。建模阶段首先梳理水泥磨粉工段的生产逻辑，从原料进料端开始，依次完成储料仓组、磨粉主机、分选装置、成品暂存结构的独立建模，针对每台设备的外部框架、支撑立柱、操作平台、防护顶棚都做了精细化的几何结构还原，保证设备间的安装间距、检修预留空间完全符合水泥生产厂区的设计规范。物料输送部分重点还原了大倾角斜向输送廊结构，对输送廊的桁架支撑、皮带运行路径、两端接料点位做了精准对位，确保物料从原料存储区到磨粉主机进料口的输送路径无干涉、无错位。场景渲染阶段采用工业厂区常用的哑光材质体系，储料罐体使用金属哑光灰材质表现钢制罐体的质感，输送廊支架做深灰色防锈漆面材质处理，地面采用硬化厂区的浅土黄地坪材质，道路部分使用灰色沥青材质，搭配场景内的微缩车辆元素强化场景的尺度感，让整体布局的空间比例更直观。设计过程中同步完成了全场景的碰撞检查，对设备间的管线预留通道、操作巡检通道、设备检修吊装空间都做了排布优化，避免出现结构干涉问题。同时模型支持任意位置的视角漫游查看，可通过剖切、视角切换等操作查看磨粉工段不同区域的细节结构，清晰展示从原料入仓、输送喂料、磨粉加工到成品出料的完整生产流程，两个配套的三维绘图文件可直接用于查看各部位的精确尺寸，为项目的方案评审、施工排布提供直观的三维可视化参考，也可作为同类型水泥磨粉工段布局设计的参考案例，帮助设计人员快速梳理产线排布逻辑，优化厂区空间利用率。
