颚式破碎机JawMasterJM806结构三维设计

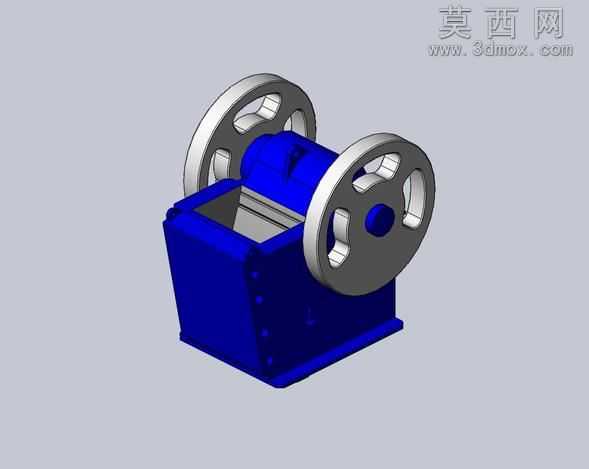

本作品为颚式破碎机JawMasterJM806的三维参数化建模成果，建模过程严格遵循实际颚式破碎机的工程设计逻辑，以真实设备的尺寸比例、装配关系为核心依据完成全结构搭建。建模阶段首先完成机架主体的结构构建，机架作为整台设备的承载基础，采用箱型焊接结构的设计思路，在三维软件中通过拉伸、切除、筋特征添加等操作，还原了机架侧壁的加强筋布局、螺栓连接点位、进料口的耐磨衬板安装槽结构，确保机架部分的结构强度表现符合重型破碎设备的设计要求。动颚部件是破碎机的核心执行结构，建模时精准还原了动颚的摆动轴安装位、颚板固定的楔形压紧结构，同时匹配了偏心轴的装配公差，确保动颚能够按照预设的摆动轨迹完成往复运动，实现对物料的挤压破碎动作。两侧的飞轮结构采用辐条式设计，在三维建模中通过旋转、阵列特征完成辐条的均匀排布，还原了飞轮的轮缘配重结构，飞轮的作用是储存动颚空行程的能量，保障设备运行时的动力稳定性，建模时严格匹配了飞轮与偏心轴的键连接装配关系，保证传动路径的合理性。传动部分的结构设计覆盖了轴承座的安装定位、端盖的密封结构、紧固件的排布，所有装配部件均添加了对应的配合约束，可实现整机的运动仿真演示，直观展示破碎机工作时动颚的往复摆动过程。材质渲染阶段，为机架主体赋予了高强度铸钢的深蓝色涂装材质，还原工业设备的漆面质感，为飞轮、偏心轴等运动部件赋予了灰铸铁的金属哑光材质，为颚板等耐磨部件赋予了高锰钢的粗糙金属质感，不同部件的材质区分清晰，能够直观分辨各结构的功能分区。整体设计思路围绕复摆颚式破碎机的经典工作原理展开，在保证外观还原度的同时，重点突出内部装配关系与运动逻辑的准确性，所有结构细节均参考实际工业用颚式破碎机的设计规范，可作为机械结构教学、设备方案展示、破碎设备选型参考的三维数字化模型使用，模型的结构完整性高，各部件无干涉问题，能够清晰展示颚式破碎机从动力输入到物料破碎的完整结构逻辑。
