装配线Z型倾斜卸料输送结构设计

在离散制造的装配产线布局中，受车间场地纵深限制、上下工序设备存在高度差的场景十分常见，常规水平皮带机无法完成跨高度的物料衔接，而大倾角挡边输送机又存在结构冗余、小尺寸工件易卡滞的问题，这款Z型卸料输送结构正是针对这类紧凑空间的物料转运需求开发。从实际落地场景来看，这类结构常布置在装配线的末端检测工位与包装工位之间，或是机加工工序的出料口与周转料架的衔接段，用来承接前序工位输出的成品、半成品工件，以平缓的倾斜角度完成高度抬升后，在高位段将物料平稳卸入下一工位的接料位置，避免人工反复搬抬工件造成的效率损耗与磕碰损伤。

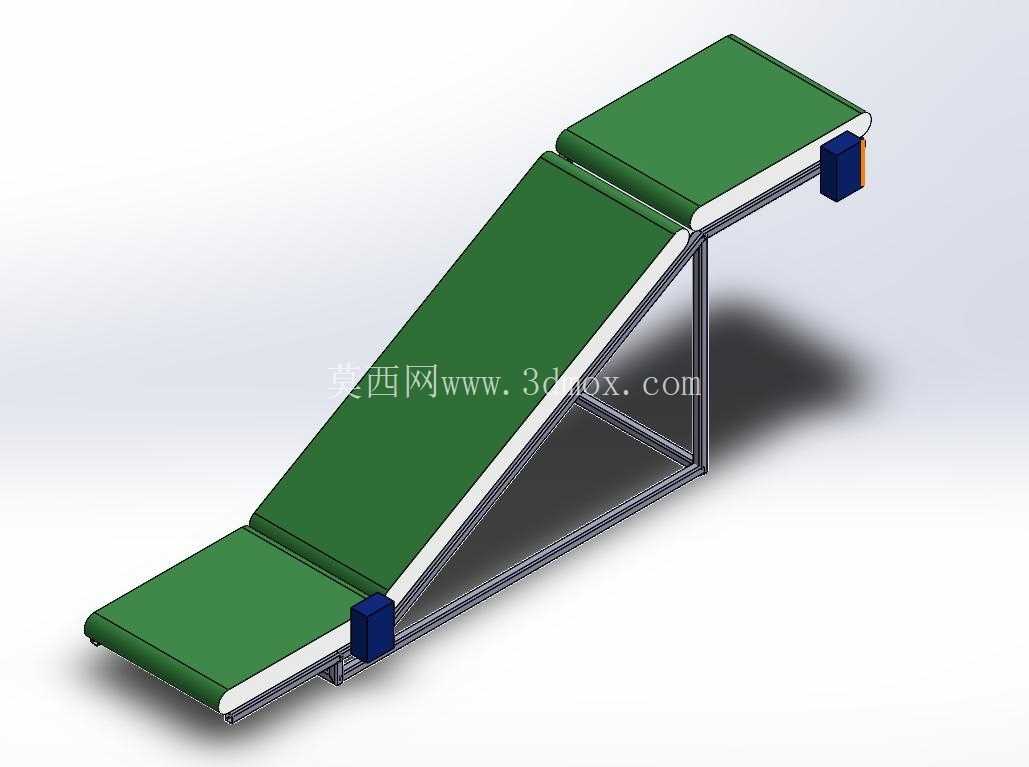

从功能特性上看，该输送结构采用三段式皮带承载面设计，低位水平段用来承接来料，预留足够的接料长度适配前序设备的出料节奏，避免工件落至皮带时出现滑落、卡滞；中间倾斜段的倾角控制在物料静摩擦角允许的范围内，针对常规的五金件、塑胶装配件、包装后的成品件，无需额外增设挡条即可保证物料输送过程中不出现下滑，同时倾斜段的机架采用三角支撑结构，侧方的斜向支撑梁直接连接低位段机架与高位段的侧梁，形成稳定的三角形受力结构，即便在满负载输送状态下，机架的形变量也能控制在允许范围内，不会出现皮带跑偏、机架晃动的问题。高位水平段的长度根据接料工位的需求设置，端部的主动辊筒位置做了下沉设计，皮带在辊筒处的回转半径更小，物料行至端部时能顺利脱离皮带面完成卸料，不会出现物料随皮带回带的情况。

设计过程中，首先要明确的是安装边界的尺寸约束：低位段的接料高度需要匹配前序设备的出料台面高度，通常控制在300mm至500mm区间，适配常规的装配工作台、机加工设备出料口高度；高位段的卸料高度则根据后续接料设备的进料高度调整，常见的抬升高度在600mm至1200mm区间，覆盖大部分周转料箱、包装线进料口的高度需求。设备的整体宽度根据输送物料的最大外形尺寸设置，常规装配线应用下，皮带宽度选择300mm至600mm即可满足大部分小型工件的输送需求，若有大尺寸工件输送需求，可同步加宽机架与皮带规格，同时调整支撑梁的截面尺寸保证结构强度。机架主体采用标准工业铝型材拼装，无需复杂的焊接加工，各连接位置采用角件与螺栓紧固，安装时可根据现场实际的高度差微调倾斜段的角度，适配不同的场地布局需求；两端的辊筒采用带座轴承固定，张紧结构设置在端部辊筒的安装座位置，通过调整螺栓即可改变辊筒的前后位置，实现皮带张紧度的调节，日常维护时无需拆解整体机架即可完成皮带更换、张紧调整的操作。

驱动单元布置在高位段的侧方，采用减速电机直连主动辊筒的驱动方式，相比中间段驱动的结构，高位驱动的布置方式能让皮带的紧边处于输送承载面的下侧，减少承载面的皮带抖动，同时驱动单元远离低位接料区域，避免物料掉落时磕碰电机，也能减少车间地面的清洁死角。皮带表面采用哑光PVC材质，摩擦系数适中，既可以保证物料输送过程中不打滑，也不会因为粘度过高导致卸料时物料粘附在皮带表面；两端的改向辊筒直径根据皮带的最小弯曲半径选择，避免皮带长期反复弯折出现过早的疲劳损坏。在实际选型应用时，需要根据输送物料的单重、输送节拍核算电机的输出功率，常规轻型装配场景下，120W至200W的减速电机即可满足10m/min至20m/min的输送线速度需求，若输送较重的金属工件，则需要对应加大电机功率，同时加厚皮带的织物层厚度，提升皮带的抗拉伸能力。

安装过程中需要注意设备的水平校准，低位段与高位段的承载面需要保持水平，避免物料在水平段输送时出现侧向偏移；倾斜段的两侧机架需要保持平行，防止皮带运行时出现跑偏。设备的支脚采用可调脚杯结构，可在±30mm范围内调整高度，适配车间地面不平整的安装场景，若需要移动使用，也可将脚杯替换为脚轮，方便在车间内灵活调整布局。整体结构没有复杂的定制加工件，大部分零部件都可采用标准件拼装，加工成本低、组装周期短，非常适合中小批量的产线改造项目使用，能够快速解决产线跨高度物料输送的痛点，减少人工转运的工作量，提升装配线的整体运行流畅度。
