农用移动式螺旋物料输送设备结构设计

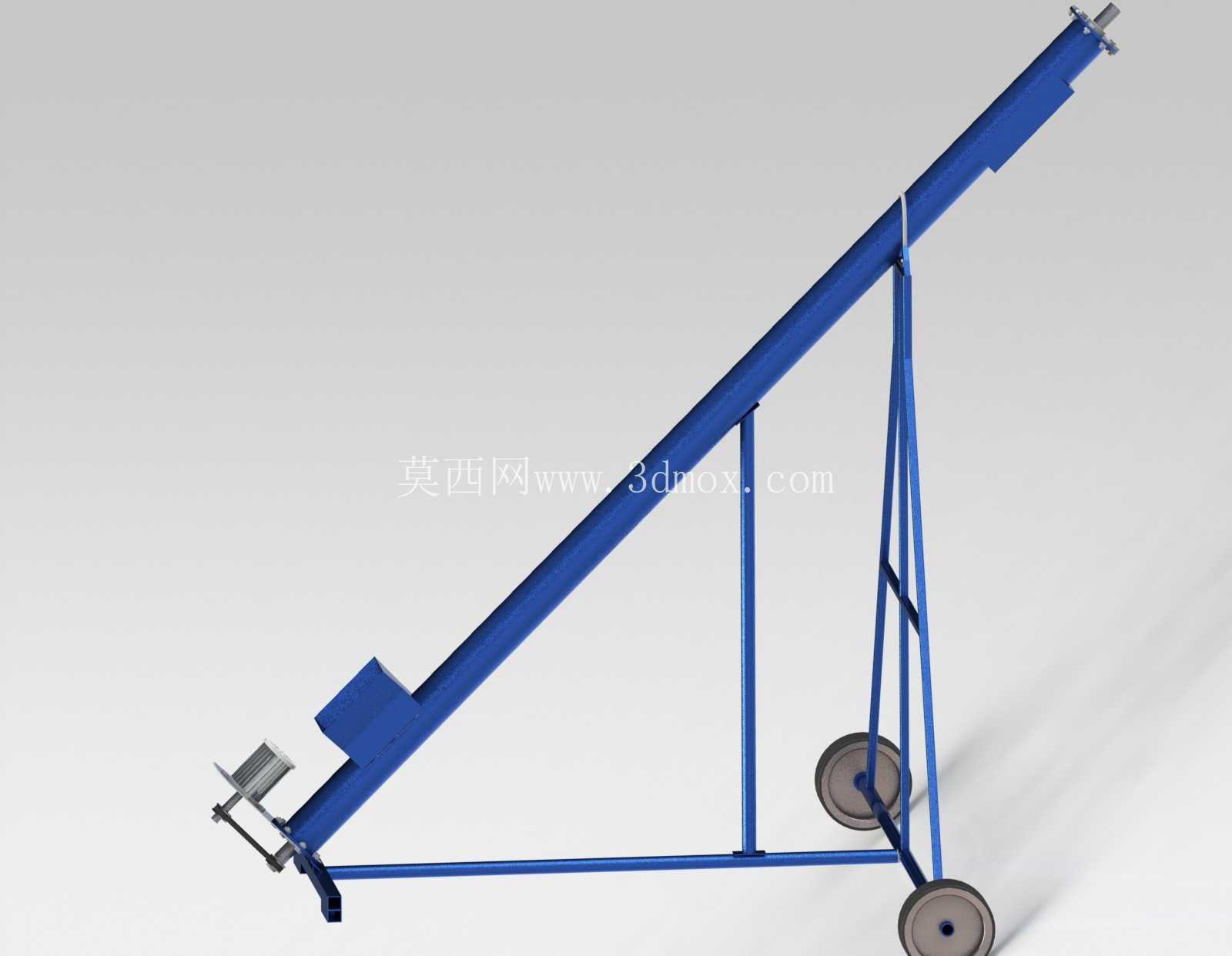

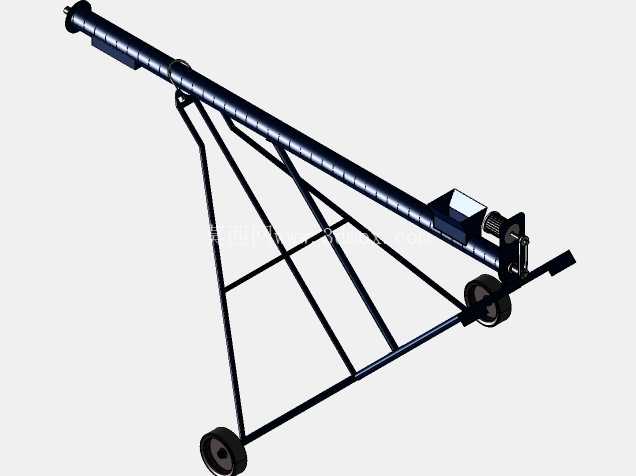

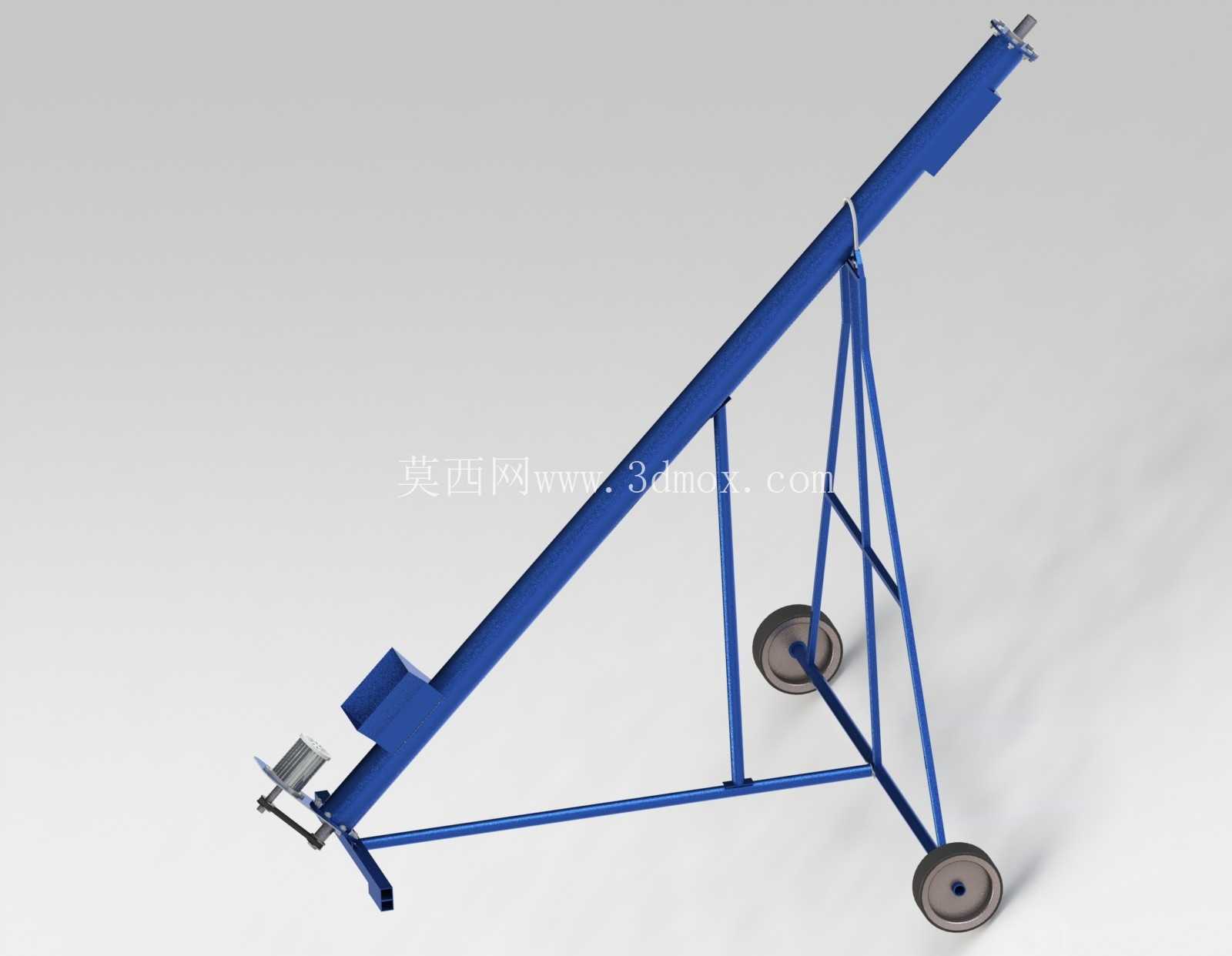

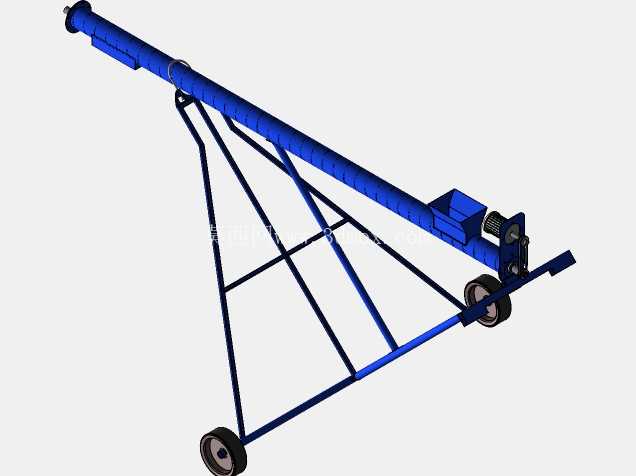

　　在中小型农牧加工、散粮收储站点、小型饲料加工车间的日常作业场景里，散状粉粒料的短距离转运一直是影响作业效率的关键环节，传统人工转运不仅劳动强度大，还容易在转运过程中出现物料抛洒、混入杂质的问题，这款移动式螺旋输送设备的结构设计，正是针对这类小体量散料转运的痛点完成的。从实际作业的安装边界来看，设备采用轮式移动支撑结构，底部配置的行走轮搭配倾斜布置的输送管体，整机在非作业状态下可通过人力推动完成场地内转场，不需要额外配置吊装转运设备，适配场地狭小、作业点位频繁切换的使用场景，支撑腿采用可调节的桁架式结构，在作业时可展开形成稳定的三角支撑，抵消螺旋叶片转动时产生的径向扭矩，避免设备运行过程中出现侧翻、晃动的问题，输送管的倾斜角度可根据接料点位的高度差在一定范围内调整，适配不同高度的料仓接料口、加工设备进料口的对接需求。

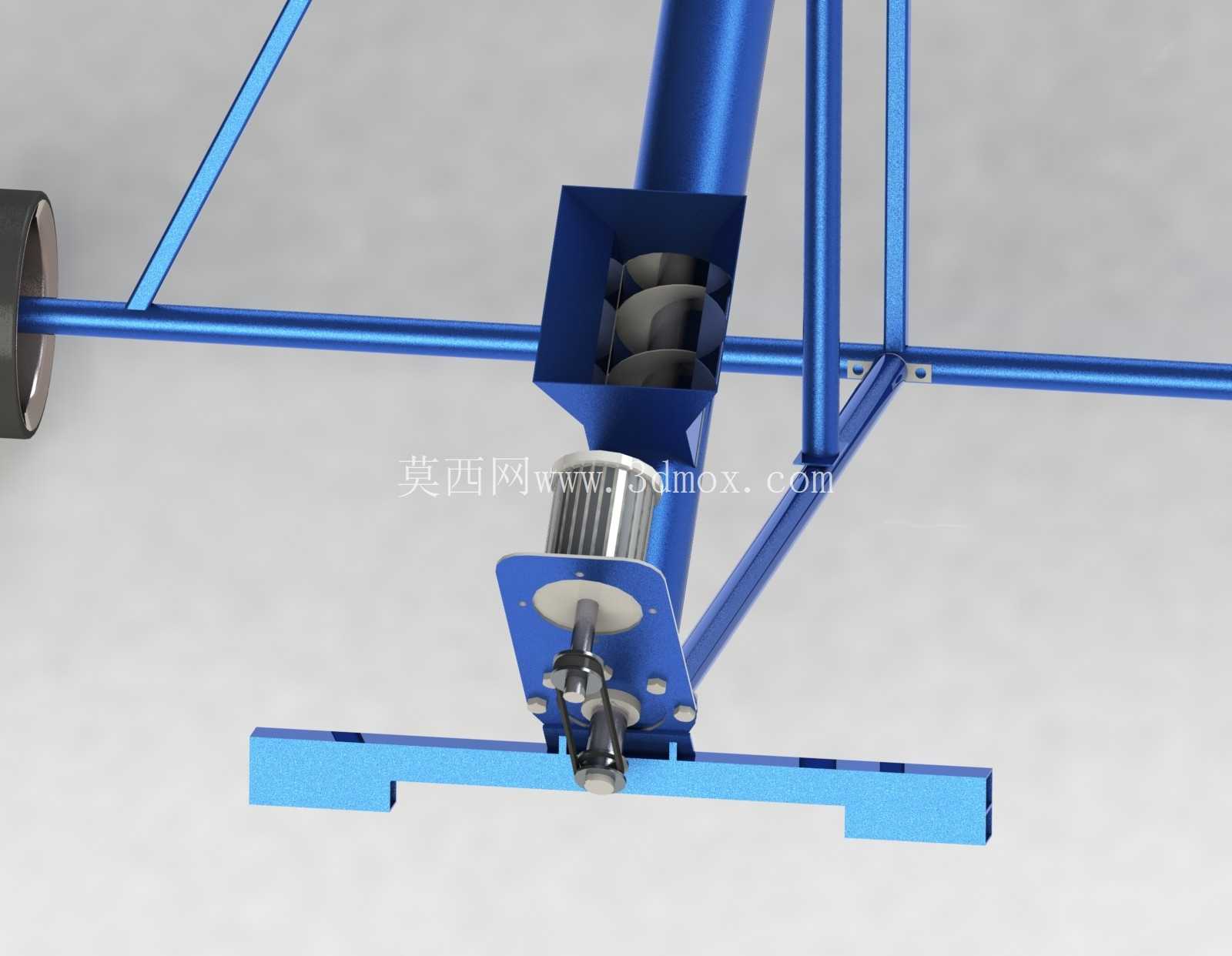

　　设备的核心输送段采用等直径螺旋叶片结构，进料段设置在管体下部的敞口料斗位置，作业时物料从料斗进入管体内部，通过螺旋叶片的旋转推动沿管体向上输送，最终从顶端的出料口排出，这种密闭式的输送结构可以避免粉状物料在输送过程中出现扬尘问题，同时减少谷物类物料在转运过程中的抛洒损耗，针对面粉、配合饲料这类流动性存在差异的物料，螺旋叶片的螺距采用渐变式设计，进料段螺距略大于输送段，避免物料在进料口位置出现架桥堵塞的问题，保证进料顺畅。

　　驱动端布置在管体下部位置，采用带轮传动结构连接动力输出端与螺旋轴，这种布置方式可以降低设备顶端的重量，提升整机移动时的重心稳定性，同时带传动结构具备一定的过载缓冲能力，当输送过程中混入少量硬质异物导致螺旋轴卡滞时，可通过皮带打滑保护核心传动部件不受损坏，降低设备故障后的维修成本。从结构设计的细节来看，料斗位置设置了简易的挡料格栅，可在进料时拦截物料中混入的编织袋碎块、大尺寸结块物料，避免这类异物进入螺旋管造成叶片卡滞或损坏，管体的连接法兰位置采用快拆式螺栓固定，当需要清理管内残留物料、检修更换螺旋叶片时，可快速拆分管段完成维护作业，不需要复杂的专用工具。

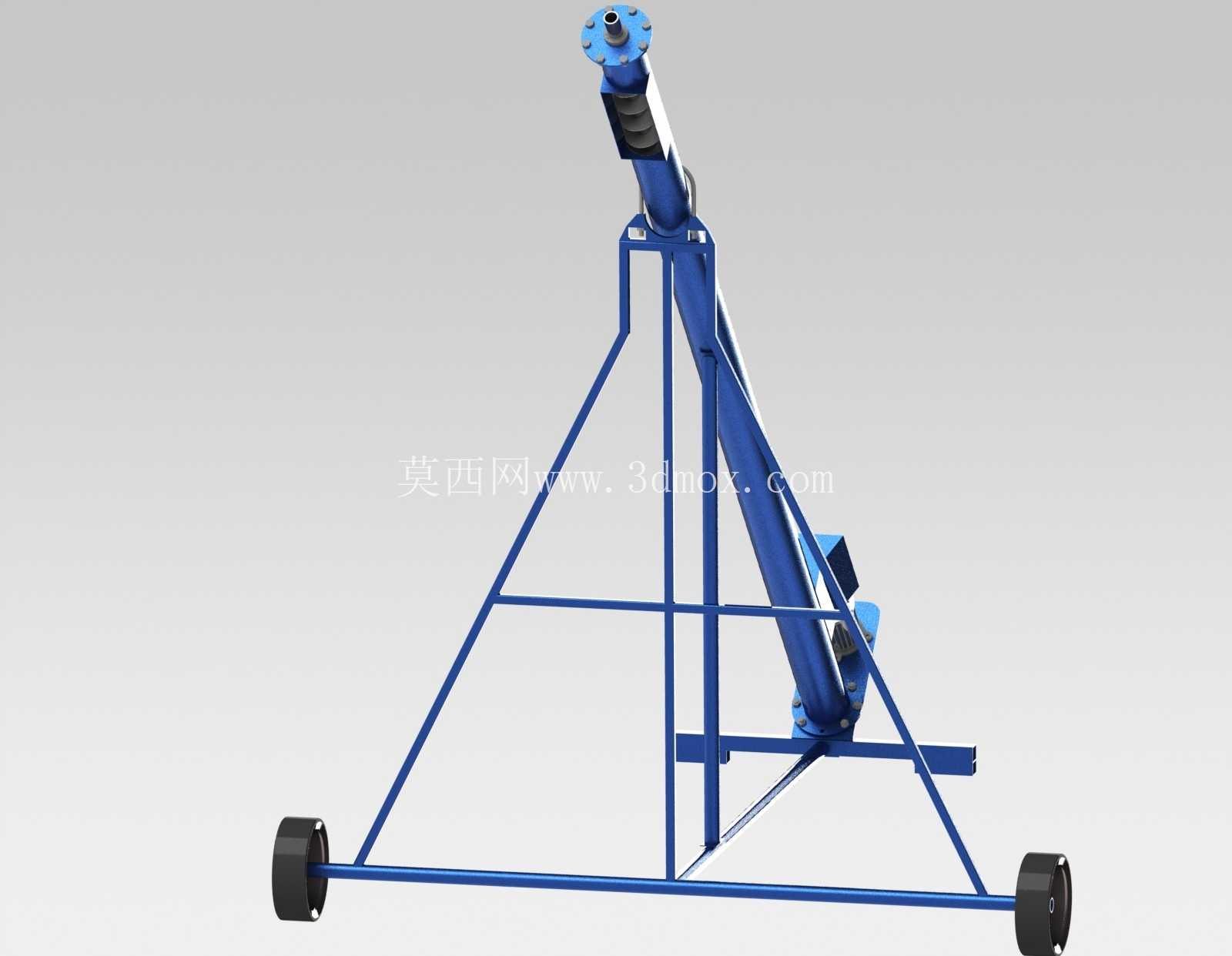

　　设备的支撑桁架采用薄壁圆管焊接结构，在保证结构强度满足满载输送载荷要求的前提下，尽可能降低整机自重，方便单人完成转场操作，底部的横向支撑脚在作业时可贴合地面，增大支撑接触面积，即使在不太平整的乡村晒场、车间水泥地面上也能稳定放置，不需要额外做地面预埋固定。在实际选型适配时，可根据每小时需要输送的物料量调整螺旋管的直径与螺旋轴转速，针对谷物类颗粒物料可适当提高转速提升输送效率，针对面粉类易飞扬的粉状物料则适当降低转速，减少输送过程中气流裹挟造成的物料溢出，设备的出料口位置可根据对接设备的接口形式加装软连接套，避免出料时物料从接口缝隙散落。不同于大型固定式螺旋输送设备需要固定安装、配套土建基础的要求，这款移动式结构不需要复杂的安装流程，推到作业点位后调整好支撑腿角度、固定好位置即可接电作业，非常适合散户养殖、小型粮食加工点、村级收粮点这类日转运量不大、作业点位不固定的使用场景，结构上没有复杂的电控元件与精密传动部件，日常维护只需要定期检查螺旋轴的轴承润滑情况、皮带张紧度即可，对操作人员的技术要求较低，适配基层作业场景的使用与维护条件。
