金封三端可调稳压器LM317K结构设计

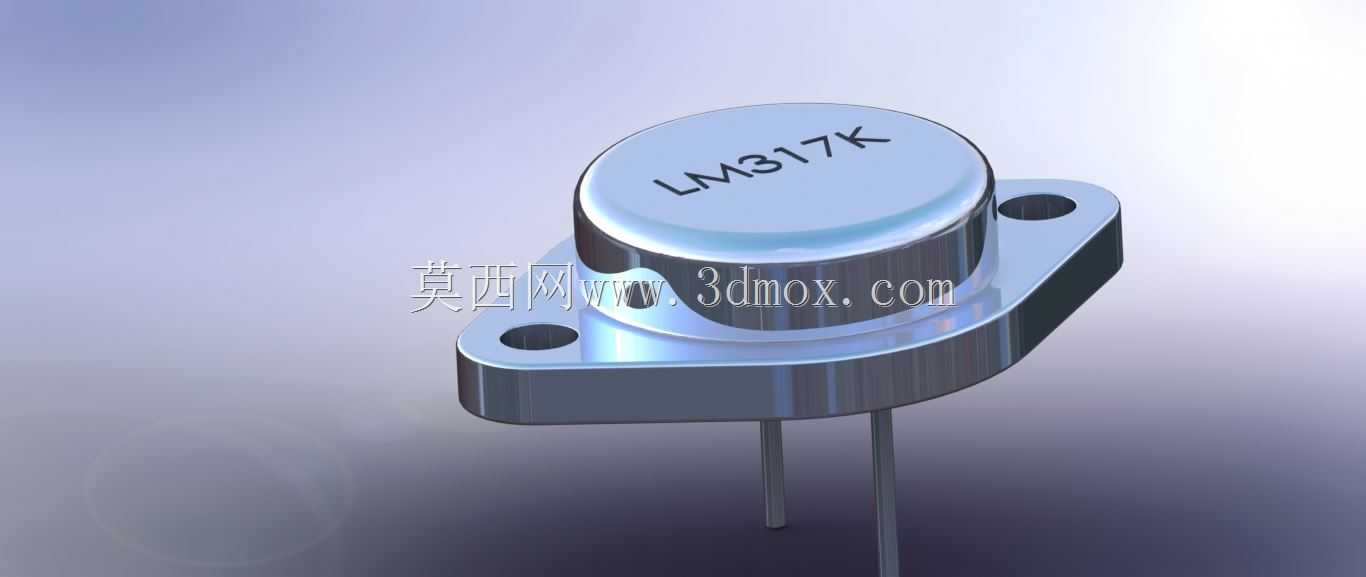

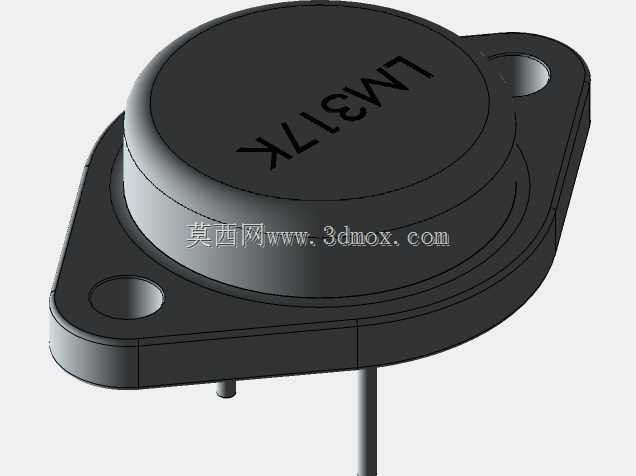

在工业线性稳压电源、实验室可调供电模块、老旧音频功率放大设备的供电回路里，经常能见到金封封装的LM317K这类器件的身影，这类器件不同于塑封贴片的稳压芯片，金属菱形封装的结构本身就承担了散热与电气连接的双重作用，在做PCB布局或者整机结构排布的时候，必须优先考虑它的安装边界与散热路径。从实际使用场景来看，这类器件通常承担1.2V到37V区间的连续可调稳压输出，最大带载能力可以达到1.5A，在没有强制风冷的自然散热条件下，金属外壳直接和散热片贴合的安装方式，能把芯片工作时的结温快速导出，避免热积累导致的输出漂移或者器件损坏。做三维结构设计的时候，首先要还原的是菱形法兰的安装孔位，两个固定孔的中心距、孔径大小必须和标准件参数完全一致，否则后期装配时会出现和散热片孔位错位、无法锁紧的问题，法兰盘的厚度也要严格匹配实际器件，保证安装后器件引脚伸出PCB板面的高度符合波峰焊或者手工焊接的工艺要求。器件顶部的圆形金属帽是核心的半导体封装腔体，建模时要还原帽体和法兰盘之间的压接封边结构，这个位置是器件密封的关键结构，实际生产中是通过冷压工艺把管帽和底座法兰压合密封，保护内部的晶圆不受外界水汽、粉尘侵蚀。引脚部分的设计要注意两根引出脚的直径、伸出长度以及相对位置，金封LM317K的引脚是硬铜质镀锡引脚，本身有一定的刚性，建模时不能把引脚做的过细或者位置偏移，否则在实际装配插板时会出现插不进PCB过孔的问题。从设计思路上来说，建模时不能只做外观的曲面还原，更要兼顾装配层面的公差配合，比如法兰盘和散热片贴合的安装面要保证平面度，不能有多余的凸起结构，否则会导致贴合间隙过大，热阻升高影响散热效果；管帽顶部的标识字符要做浅浮雕效果，还原实际器件的激光打标质感，方便装配时的器件型号识别。在整机结构排布时，这类器件要尽量远离变压器等发热源，同时预留出足够的散热片安装空间，安装孔位周边要预留螺丝锁紧的操作空间，不能被周边的电容、接线端子等元器件遮挡，否则后期生产装配时无法顺利打螺丝固定。另外要注意，金属外壳本身和器件的输出引脚是连通的，建模和实际装配时都要考虑绝缘垫片的安装空间，在散热片和法兰盘之间预留出云母片或者矽胶片的厚度间隙，避免出现外壳和散热片短路导致的电源输出异常。
