1英寸梅花槽盘头带肩螺纹紧固件

　　这类带肩梅花槽螺纹紧固件，在精密机电装配、液压阀组集成、仪器仪表安装场景中应用十分广泛，区别于普通十字或一字槽螺钉，梅花槽的驱动结构能在施加较大锁紧扭矩时避免槽口打滑，尤其适合需要定扭矩装配、后期需反复拆装维护的工位，比如减压阀组的端盖锁紧、仪表外壳的密封面固定，都能看到这类结构的身影。

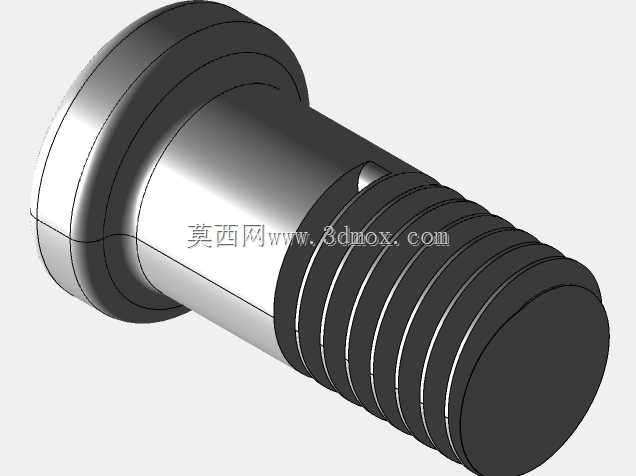

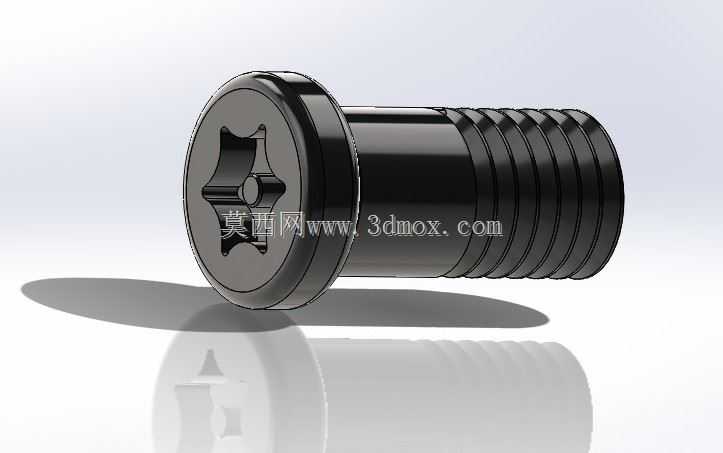

　　从结构设计逻辑来看，盘头带肩的结构并非冗余设计，头部下方的轴肩在装配到位后会直接贴合被连接件的安装面，一方面能精准控制螺钉的拧入深度，避免螺纹拧入过深损伤阀体内腔的密封结构，另一方面轴肩的环形接触面能比普通盘头提供更大的压紧接触面积，在压紧非金属密封垫片时，能让密封面的压力分布更均匀，减少局部应力集中导致的垫片蠕变渗漏问题。梅花槽的驱动端采用六瓣梅花形内凹结构，相比内六角结构，其驱动接触面分布在槽型的六个弧面，受力时应力集中系数更低，在相同材质硬度下，反复拆装的槽口磨损量比内六角结构低40%左右，非常适合需要定期拆解维护的工业设备点位。

　　从安装边界来看，该紧固件公称规格对应1英寸螺纹系列，头部盘径大于螺纹大径，轴肩直径介于盘头直径与螺纹大径之间，装配时需要在被连接件上加工出适配的沉孔或过孔，过孔直径需略大于螺纹大径但小于轴肩直径，才能保证轴肩的限位与压紧作用生效。螺纹段采用标准机械牙型，牙距适配常规工业内螺纹孔加工参数，不需要特殊的丝锥即可完成配套内螺纹加工，降低现场装配的工艺成本。头部的梅花槽尺寸适配标准T系列梅花批头，常规装配工具即可完成锁紧操作，不需要定制专用工装。

　　在实际选型应用中，这类紧固件常被用于有一定密封要求的连接点位，比如气动控制元件的端盖固定、小型液压阀块的堵头锁紧、仪器仪表的壳体拼接，轴肩结构可以在螺钉锁紧时给密封垫片提供恒定的压缩量，避免人工装配时扭矩不一致导致的垫片压缩量偏差——普通无肩螺钉锁紧时，扭矩波动会直接导致拧入深度变化，垫片压缩量过大容易失去弹性，压缩量不足则会出现密封泄漏，而带肩结构在轴肩贴合安装面后，继续施加扭矩也不会改变拧入深度，能把密封垫片的压缩量控制在设计要求的范围内，大幅降低装配环节的质量波动。

　　建模过程中需要重点关注几个关键尺寸的公差配合：轴肩的端面与螺纹轴线的垂直度需要控制在0.05mm以内，否则锁紧后轴肩面无法完全贴合安装面，会出现压紧力偏斜，长期受振动影响容易出现螺钉松动；梅花槽的槽深与瓣型轮廓需要严格适配标准批头尺寸，槽深过浅会导致批头啮合不足，锁紧时容易脱出损伤槽口，槽深过深则会降低头部的结构强度，在大扭矩锁紧时可能出现头部开裂；螺纹段的收尾退刀槽位置需要与轴肩端面保持足够的安全距离，避免螺纹收尾处的应力集中区与轴肩根部的应力集中区重合，降低紧固件的整体抗疲劳强度。

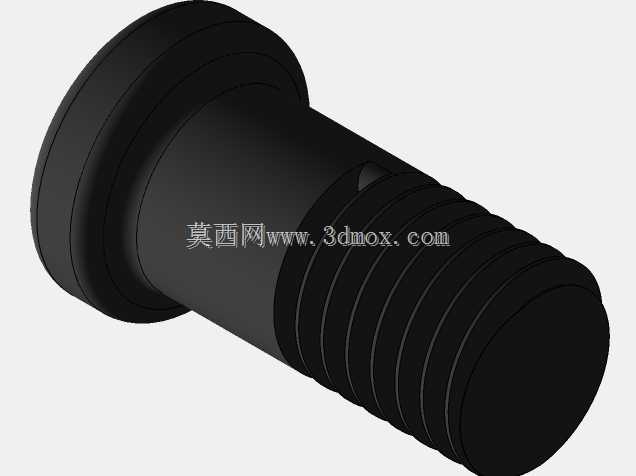

　　从材质适配角度，这类紧固件根据应用场景不同可选用碳钢发黑、304不锈钢、钛合金等不同材质，本次呈现的发黑处理碳钢版本，适合常规室内工业设备的装配场景，表面氧化层能提供基础的防锈能力，同时黑色外观能与深色的阀组、仪表壳体形成视觉统一，不会在设备外观上形成突兀的亮色反光，适合对设备外观一致性有要求的精密仪器装配场景。在有腐蚀环境的应用场景下，只需要更换对应材质的坯料，保持整体结构尺寸不变，即可直接替换使用，不需要调整配套的安装孔位与装配工艺，具备很好的场景适配性。
