砂型铸造用开合式成型模具结构

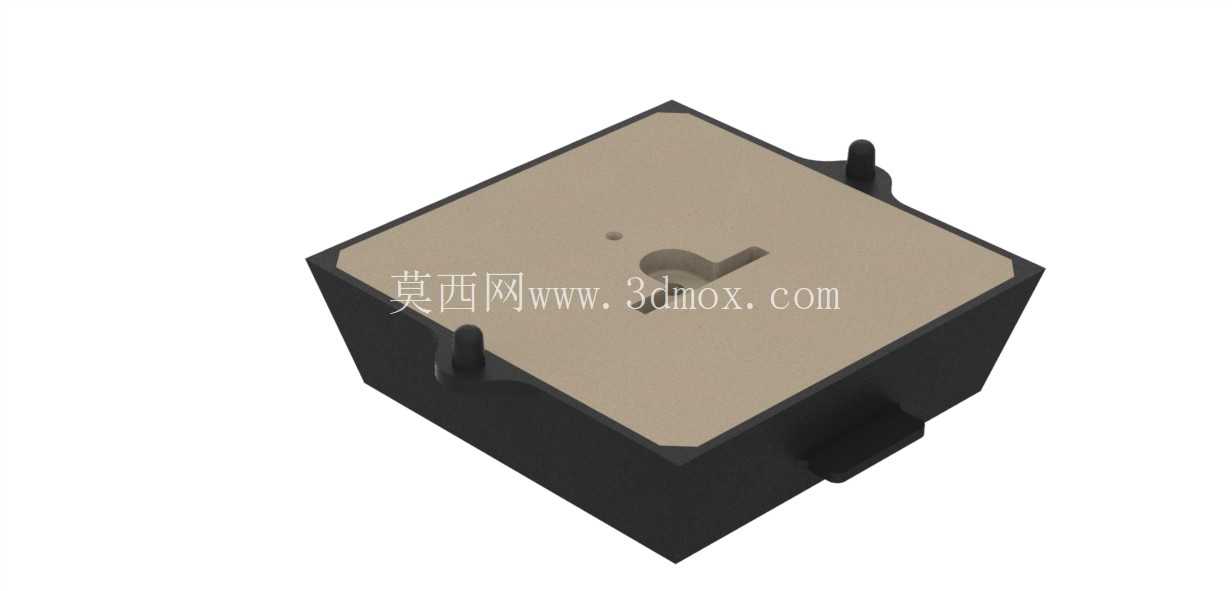

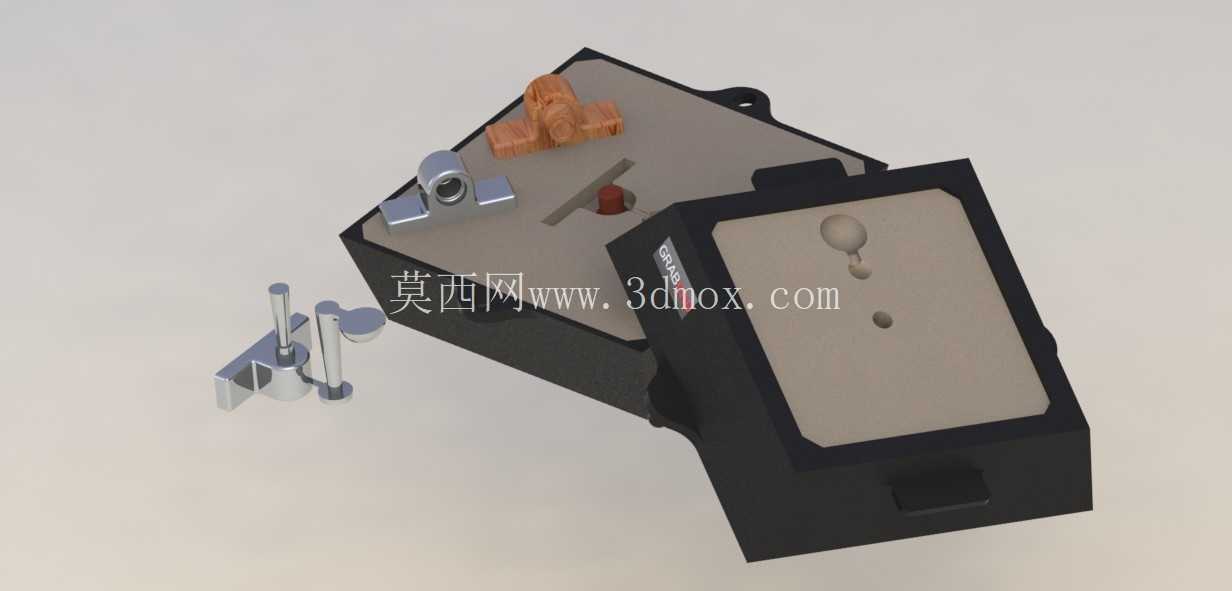

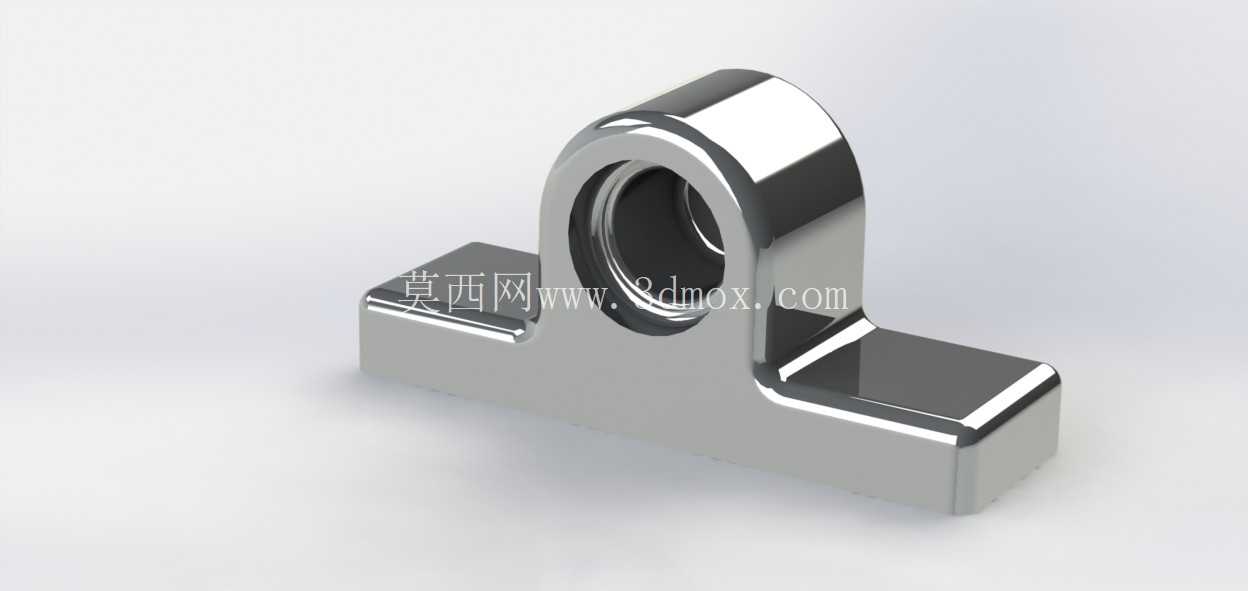

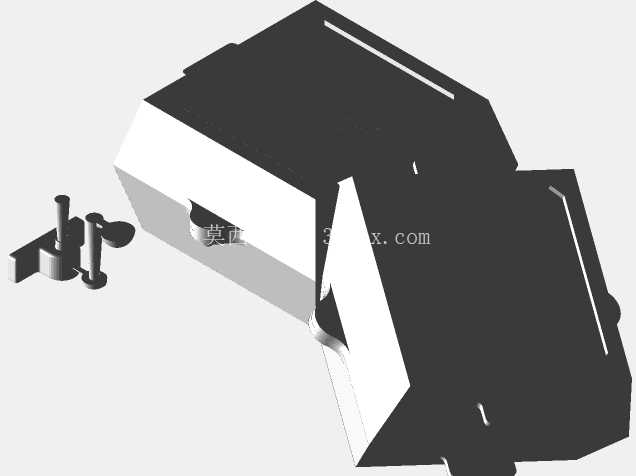

　　在中小批量铸铁、铸铝零部件的砂型铸造生产场景中，这类开合式成型模具承担着砂型型腔精准复刻的核心作用，区别于大型自动化铸造线的金属型模具，这类模具适配手工造型或小型震击式造型机的作业工况，多用于泵阀配件、小型五金结构件、非标机械零件的单件小批量生产环节，能在保证铸件尺寸精度的前提下，大幅降低模具制作成本与造型作业的操作门槛。从实际使用逻辑来看，模具分为定模与动模两个核心部分，合模后形成的封闭空腔完全匹配目标铸件的外形轮廓，模体上预留的定位销与导向孔能保证每次合模的错位量控制在0.1mm以内，避免铸件出现错箱、飞边超差的问题；模腔表面设置的球形凸起与阶梯状凹位，对应铸件上的定位凸台、安装孔位结构，造型时只需将型砂填入模腔并紧实，分开模具后就能得到尺寸一致的砂型，省去了手工修型的大量工时。

　　设计这类模具时，首先要结合目标铸件的拔模斜度要求，将所有垂直于分型面的侧壁设置1°-3°的拔模角度，避免起模时刮坏砂型表面；模体边缘的凸耳结构是为了配合造型机的夹紧装置，造型过程中模具不会被紧实的型砂带起，同时也方便作业人员手动开合模具时施力。模体上额外设置的金属嵌件安装位，对应铸件需要预埋金属紧固件的位置，造型时可直接将嵌件固定在模腔对应点位，浇注后嵌件与铸件本体熔接为一体，省去后续二次加工装配的工序。

　　从安装边界来看，这类模具的底座尺寸适配常规600mm×500mm的造型工作台，模体总高度控制在200mm以内，既保证砂型的吃砂量满足浇注时的强度要求，又不会因为模体过高导致型砂紧实度不均匀；分型面的位置选择在铸件最大轮廓截面处，同时避开了铸件的核心加工面，减少后续机加工的余量去除量。模具上设置的小型排气槽深度控制在0.2mm，仅能排出型腔内的空气，不会让熔融金属流入槽内形成飞边，避免浇注时出现憋气、浇不足的铸件缺陷。配套的定位组件采用耐磨钢材制作，经过高频淬火处理后表面硬度达到HRC55以上，反复开合使用上千次也不会出现磨损变形，能长期保证合模精度。

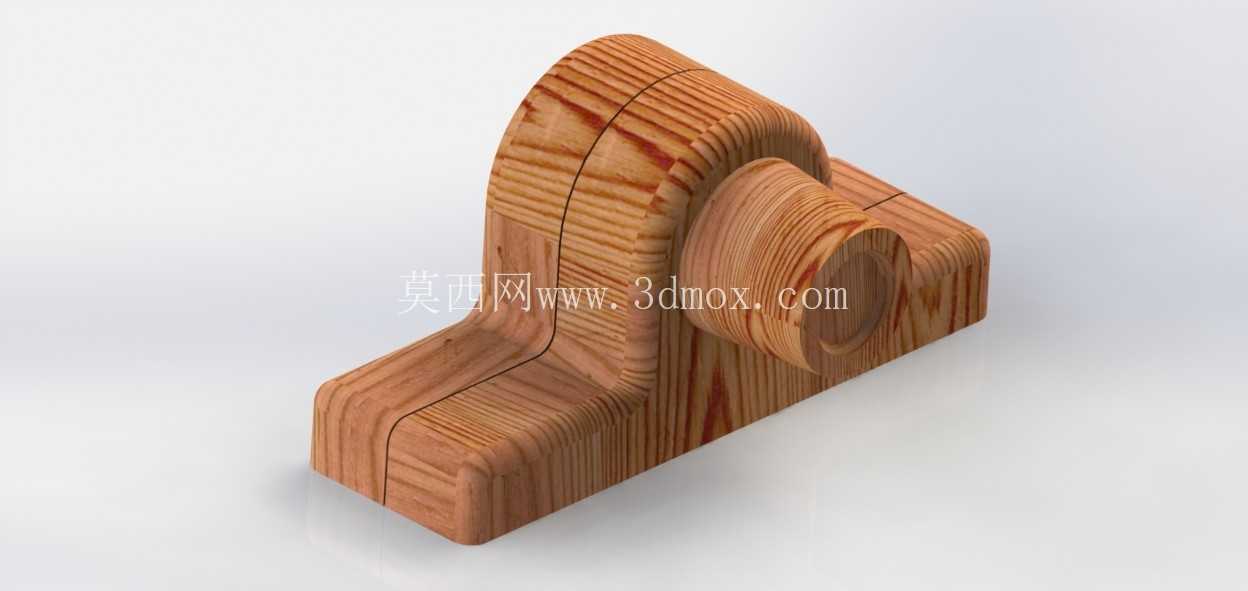

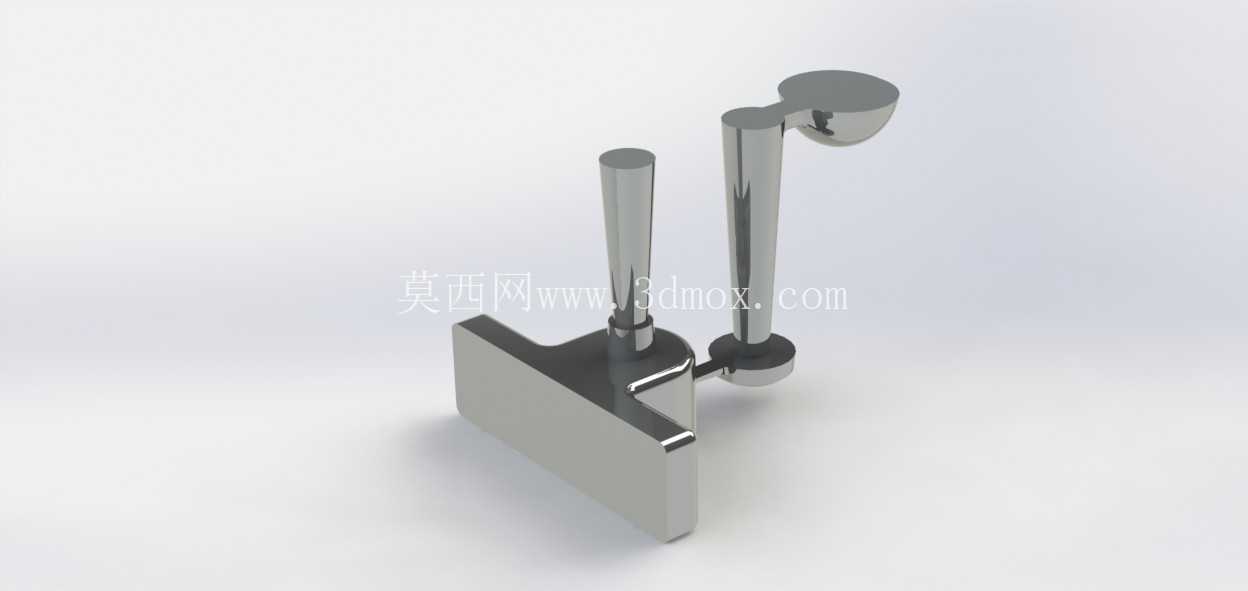

　　模腔表面的粗糙度控制在Ra1.6以下，起模时不会与型砂发生粘连，不需要每次造型都在模腔表面涂刷脱模剂，能有效提升造型作业的效率。在实际生产场景中，这类模具还可以根据铸件的工艺需求，在模体上预留浇口棒与冒口模的安装位，造型时直接将浇口棒、冒口模固定在对应位置，起模后就能直接形成浇注系统与补缩冒口的型腔，不需要后续在砂型上额外开挖浇道，进一步统一了浇注系统的尺寸，保证每批次铸件的浇注工艺参数稳定，降低铸件出现缩孔、夹渣缺陷的概率。针对部分带有侧凹结构的铸件，模具上还设置了可拆卸的活块结构，起模时先将主模体取出，再从侧面取出活块，就能完成带侧凹结构的砂型制作，不需要额外设计复杂的抽芯机构，大幅简化了模具结构，降低了模具的制作与维护成本。这类模具的模体主体采用铸铁材料加工而成，自身重量适中，手动搬运开合不需要额外的起重设备，同时铸铁材料的热稳定性好，长期在车间环境下使用不会出现变形，模体边角处都做了R3的圆角处理，避免作业人员操作时被尖锐边角划伤，也能减少型砂在边角处的堆积，保证砂型边缘的紧实度均匀。
