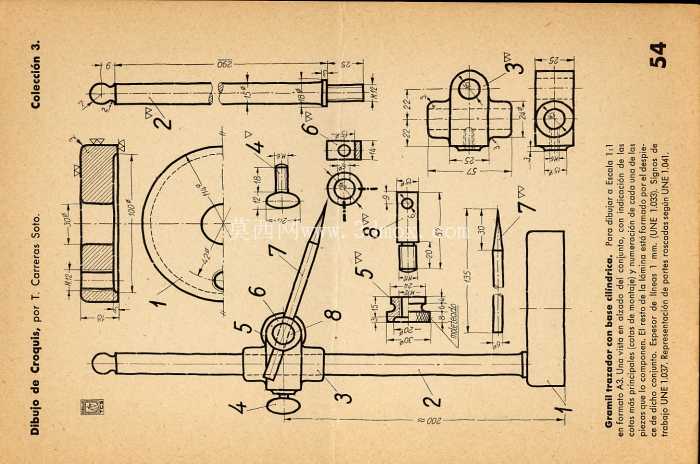

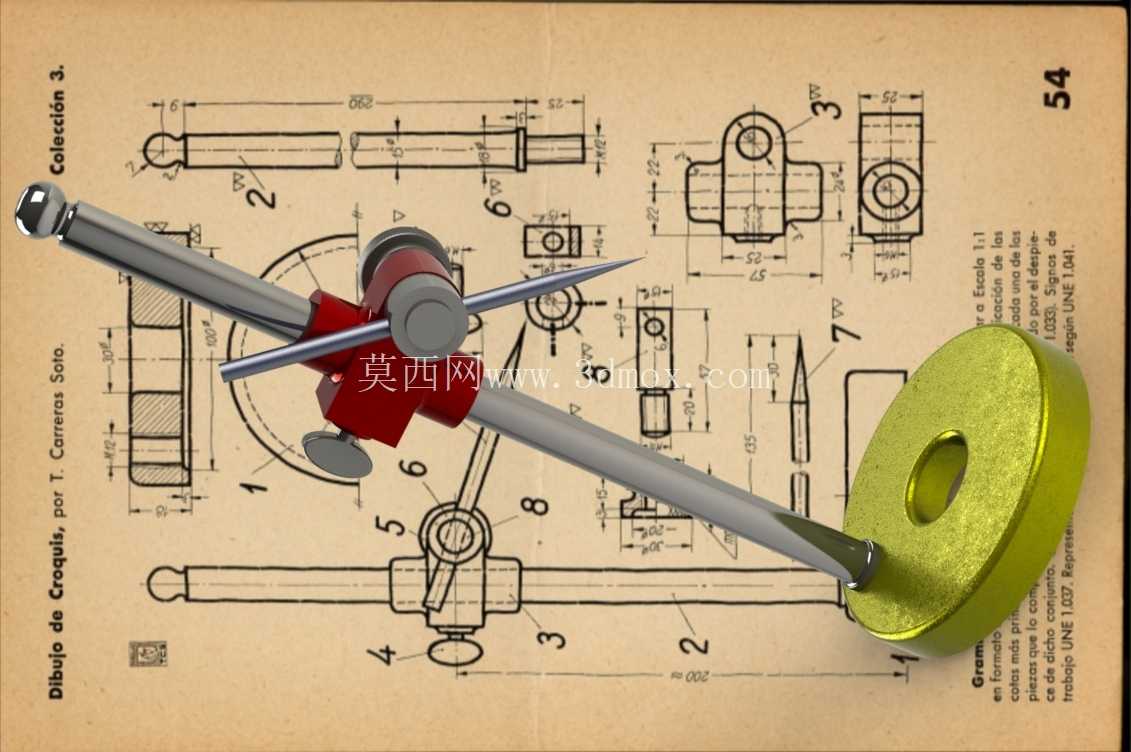

带圆柱底座划线规结构三维设计

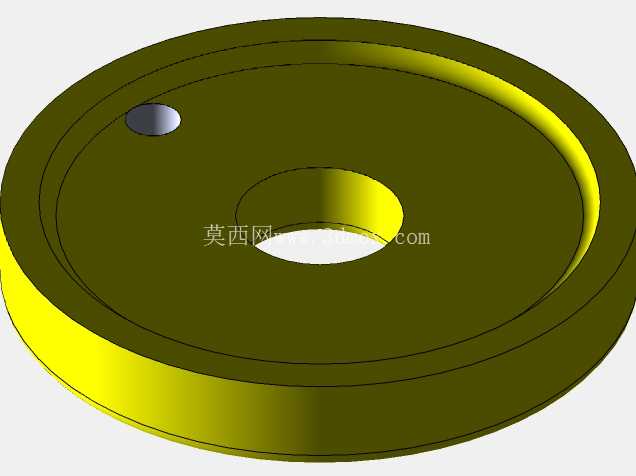

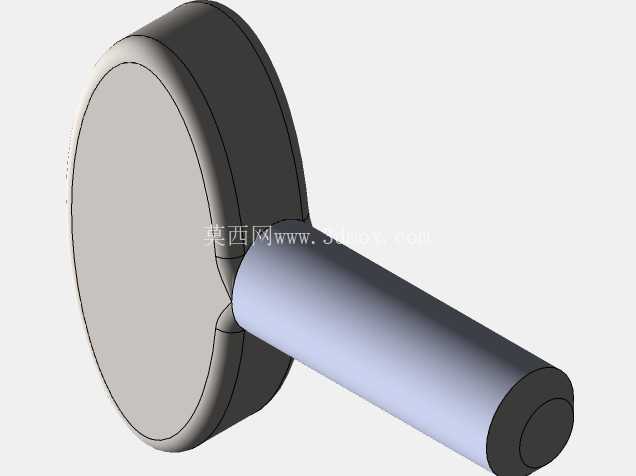

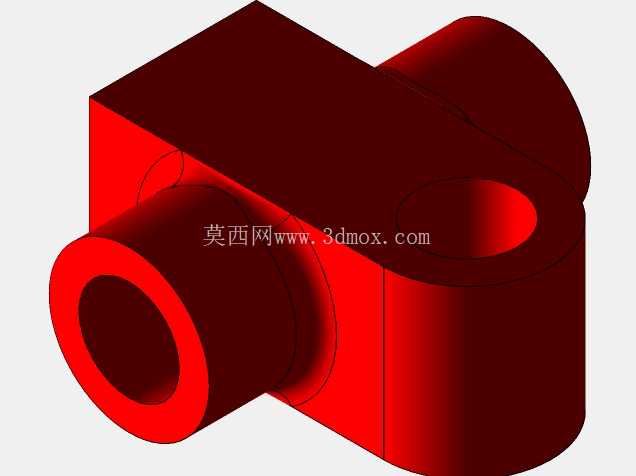

　　圆柱底座采用大直径薄圆柱结构，底面做精磨处理，平面度控制在0.02mm以内，靠自身重量与工作台面紧密贴合，不会在划线过程中发生滑移，底座中心的通孔与立柱采用间隙配合，既能让立柱绕底座中心做360度回转，也能沿垂直方向调整立柱的整体高度，适配不同高度的工件划线需求。夹持滑块部分采用燕尾槽锁紧结构，滑块套在主立柱上，侧面的锁紧旋钮可以在任意高度位置固定滑块，滑块上同时开有两个垂直交叉的装夹孔，一个用于固定主立柱方向的长划针，另一个用于装夹垂直方向的短划针，两个划针的伸出长度都可以通过侧面的顶丝微调，调整精度可以达到0.1mm，满足不同划线深度、不同划线角度的作业要求。这款带圆柱底座的划线工具，是钳工划线作业、钣金放样、模具修配场景里的常用工装，核心作用是在金属工件、木质样板、工程板材表面划出平行于基准面的等高线、圆周分度线，或是配合高度尺完成复杂轮廓的点位标记，相比普通手划针，它的底座自重能提供稳定的支撑，不需要额外扶持就能完成长距离直线划线，大幅降低划线时的手部抖动误差。从结构设计逻辑来看，整套工具分为三个核心功能模块：圆柱配重底座、可调式夹持立柱、划针组件。

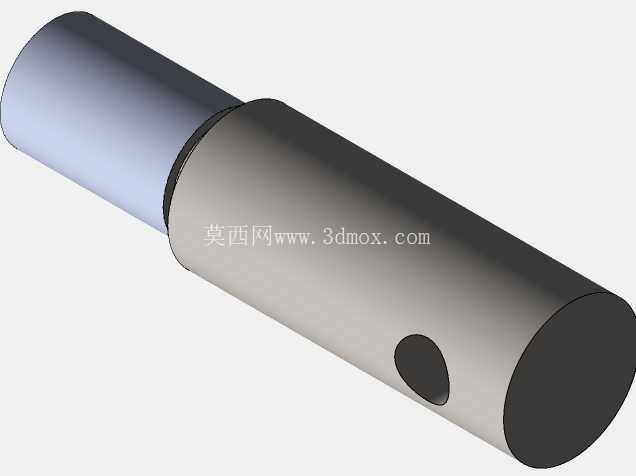

　　主划针采用高速钢材质，头部磨成15度锥角，硬度达到HRC62以上，能在淬火钢、铸铁、铝合金等常见金属材料表面划出清晰均匀的线条，不会因为工件硬度高出现划针头部卷刃、崩缺的问题。在实际使用场景中，这套工具可以放置在划线平台、机床工作台、铸铁平板等基准平面上，当需要划平行于工作台的等高线时，先将底座贴合基准面，调整滑块到目标高度，锁紧后沿工件表面平移底座，划针就能在工件侧面划出连续的等高直线；如果需要划圆周线，只需要将底座中心对准工件的圆心位置，固定底座后转动立柱，划针就能绕中心划出指定半径的圆周线，不需要额外使用圆规、分规等工具，尤其适合大直径圆周的划线作业，比普通圆规的作业范围更大，稳定性更强。设计过程中，各部件的尺寸边界做了明确的约束：圆柱底座直径控制在80mm，厚度15mm，保证放置时的稳定性，不会因为划针受力出现侧翻；主立柱直径12mm，总长度220mm，最大划线高度可以达到200mm，覆盖常规中小型机械零件的划线高度需求；划针总长度120mm，有效划线行程100mm，伸出滑块的最大长度可以达到60mm，能够深入工件的凹槽、台阶面等狭窄位置完成划线，不会因为滑块干涉无法靠近工件表面。夹持滑块的外形尺寸控制在40mm×30mm×25mm，不会在划线时遮挡操作人员的视线，方便对准工件上的基准标记。

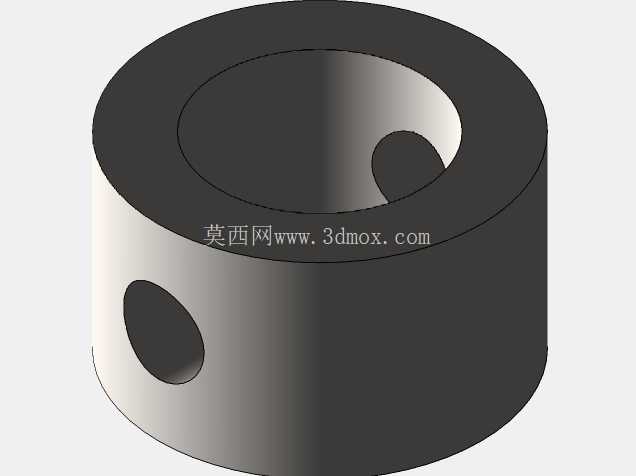

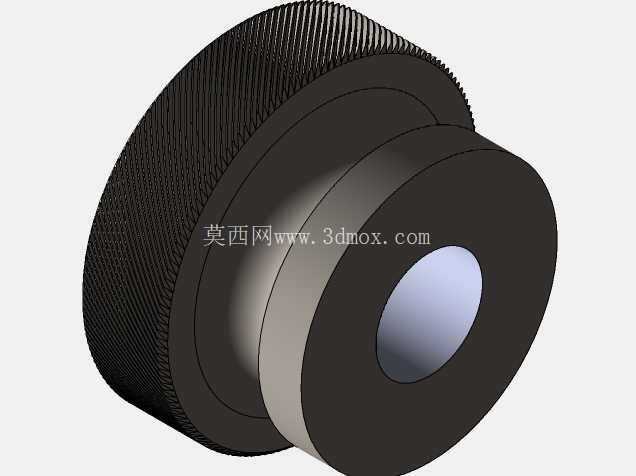

　　所有活动配合面都做了倒角处理，避免装配时出现毛刺卡滞，锁紧旋钮的滚花深度0.5mm，即使手上沾有切削液、油污，也能轻松拧动锁紧，不会出现打滑。在结构细节上，划针与装夹孔的配合采用H7/h6的间隙配合，既能保证划针可以灵活调整伸出长度，锁紧后也不会出现划线过程中划针回缩的问题；立柱与底座的配合处加装了薄铜衬套，长期使用磨损后只需要更换衬套就能恢复配合精度，延长整套工具的使用寿命。相比传统的划线盘，这款工具的双划针设计可以同时完成水平面和垂直面的划线作业，不需要频繁更换划针或者调整工具角度，在模具制造的分型面划线、钣金件的展开划线、机加工前的毛坯找正划线场景中，能有效减少辅助操作时间，提升划线精度和作业效率。

　　实际使用时需要注意，划线前要将底座底面和工作台面擦拭干净，避免铁屑、杂物垫在底座下导致基准倾斜，划出的线条出现高度误差；划针的头部要保持锋利，钝掉的划针划出的线条过宽，会影响后续加工的对位精度；锁紧滑块时要保证旋钮的锁紧力适中，过大的锁紧力会导致立柱变形，后续调整滑块高度时出现卡滞，过小的锁紧力则会在划线过程中出现滑块下滑，导致划线尺寸超差。这套结构的三维建模过程中，所有配合面的公差都按照实际装配要求做了参数化设置，调整任意一个部件的尺寸时，关联的配合尺寸会自动更新，方便后续根据不同的作业需求衍生出不同规格的系列产品，比如加大底座尺寸适配重型工件划线，加长立柱尺寸提升最大划线高度，更换硬质合金划针适配高硬度工件的划线需求。
