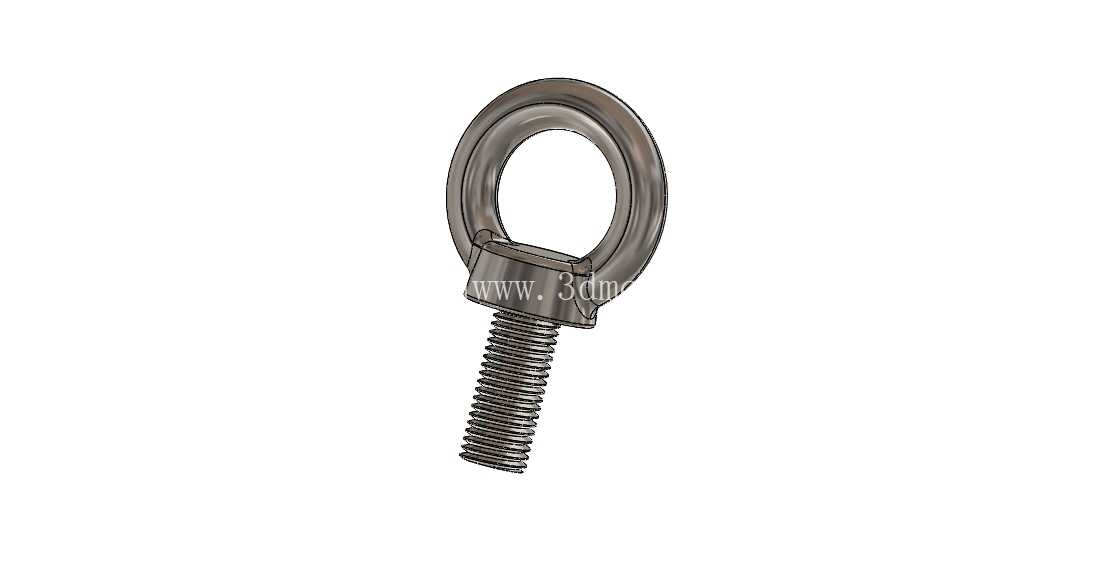

起重用一体式环形吊环螺栓结构设计

在重型装备吊装、模具转运、生产线工位工件移位这类日常工业作业场景里，吊环螺栓是出现频率极高的受力连接件，和普通外六角螺栓只承担紧固载荷的属性不同，这类零件从设计之初就要同时兼顾螺纹连接的可靠性、吊环部位的抗弯折抗疲劳性能，以及和卸扣、钢丝绳吊具的匹配兼容性。做这个零件的三维建模时，最先要敲定的是吊环部分的内孔直径，这个尺寸不是随意画的，要匹配常规吊装作业里最常用的弓形卸扣销轴直径，不能出现卸扣穿不进去，或者内孔过大导致吊装时吊具横向窜动的问题，内孔边缘要做足够半径的圆弧过渡，避免钢丝绳或者卸扣和零件接触位置出现应力集中的锐边，毕竟长期承受交变载荷的起重零件，锐边位置很容易先萌生疲劳裂纹。

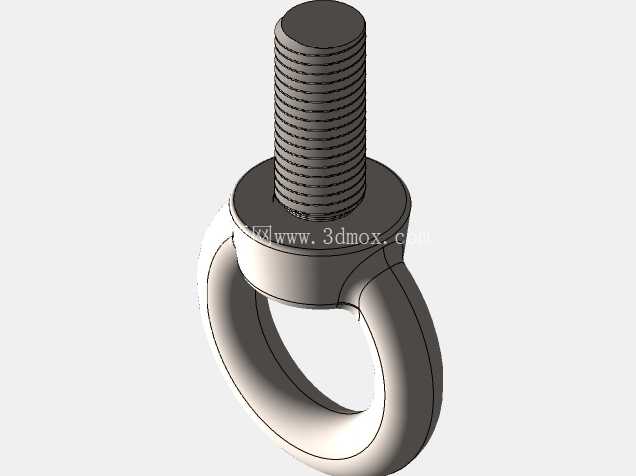

吊环和螺杆衔接的根部是整个零件受力最复杂的位置，吊装作业时如果吊点受力方向和螺栓轴线存在夹角，这个位置会同时承受拉应力、弯曲应力和剪切应力，所以建模时这个位置不能做直角衔接，要设计成带加强凸台的圆弧过渡结构，凸台的直径要比螺杆大径宽出足够尺寸，一方面分散根部的集中应力，另一方面安装时这个凸台的下端面可以和被吊工件的安装表面完全贴合，避免螺栓拧紧后出现偏载，导致螺杆承受额外的弯曲力矩。螺杆部分采用标准普通三角螺纹，牙型角60度，螺纹的大径、中径、小径公差要参照普通外螺纹的中等公差等级设计，保证和工件上预制的内螺纹孔可以顺畅旋合，不会出现卡滞或者配合间隙过大的问题，螺纹收尾处要设计合理的退刀结构，避免螺纹末端和凸台衔接位置出现应力突变，螺杆长度的选取要匹配常见的吊装板厚，保证螺栓拧紧后有足够的螺纹啮合长度，不会因为啮合牙数不足导致吊装时螺纹滑牙脱出。

从实际使用场景来看，这类吊环螺栓常被安装在注塑模具、冲压模具的模板侧面，重型机床的床身吊装孔位，以及大型钣金构件的预设吊点上，安装时要保证工件上的安装接触面平整，不能有焊渣、凸起毛刺，让凸台端面和工件表面完全贴合，拧紧时要参照对应规格的扭矩要求，不能过紧导致螺杆预紧力超过屈服强度，也不能过松导致吊装时螺栓出现松动。设计建模过程中，要注意整个零件的流线型过渡，所有非配合的外露棱边都要做倒钝处理，避免安装和吊装作业时划伤操作人员，吊环的环形截面要采用等强度设计，整个环体的截面直径要一致，不能出现局部截面缩小的薄弱位置，保证各个方向受力时的承载能力均匀。

很多新手设计这类零件时容易犯的错误是把吊环和螺杆的衔接位置做的太薄，或者吊环内孔边缘留锐边，实际做载荷测试时很容易在这些位置出现断裂，还有的会把螺杆部分的螺纹长度做的过长，导致螺栓拧紧后螺杆末端顶到工件内螺纹孔的底部，看起来拧紧了实际上凸台端面没有和工件表面贴合，吊装时螺栓会承受额外的弯矩，很容易出现断裂风险。建模时还要考虑零件的加工工艺性，这类零件一般采用锻造毛坯再机加工的方式生产，所以各个过渡圆角的设计要符合锻造工艺的拔模要求，不能出现过小的内圆角导致锻造时金属填充不满，或者后续机加工时出现崩刀的问题，螺纹部分采用滚压加工的话，螺纹末端的收尾结构也要匹配滚丝轮的加工行程，避免出现不完整牙型过多影响配合强度的问题。

在不同的吊装角度下，吊环螺栓的允许载荷会有明显变化，当受力方向和螺栓轴线完全重合时，零件可以达到额定的最大承载能力，如果受力方向存在30度以上的夹角，允许载荷会出现明显下降，所以设计时在吊环的非配合平面上可以预留标识位置，用来标注额定载荷和对应角度下的载荷折减系数，不过这部分属于后续零件标识的内容，建模时只需要留出平整的标识区域即可，不需要做额外的特征结构。整个零件的外形没有多余的装饰结构，所有特征都是为了满足受力和安装需求，环形吊点的中心和螺杆的轴线要保证完全同轴，避免吊装时出现额外的偏载力矩，凸台的下端面要和螺杆轴线保证垂直，垂直度公差要控制在合理范围内，保证安装后贴合面受力均匀。
