全环形双吊耳拉伸弹簧结构设计

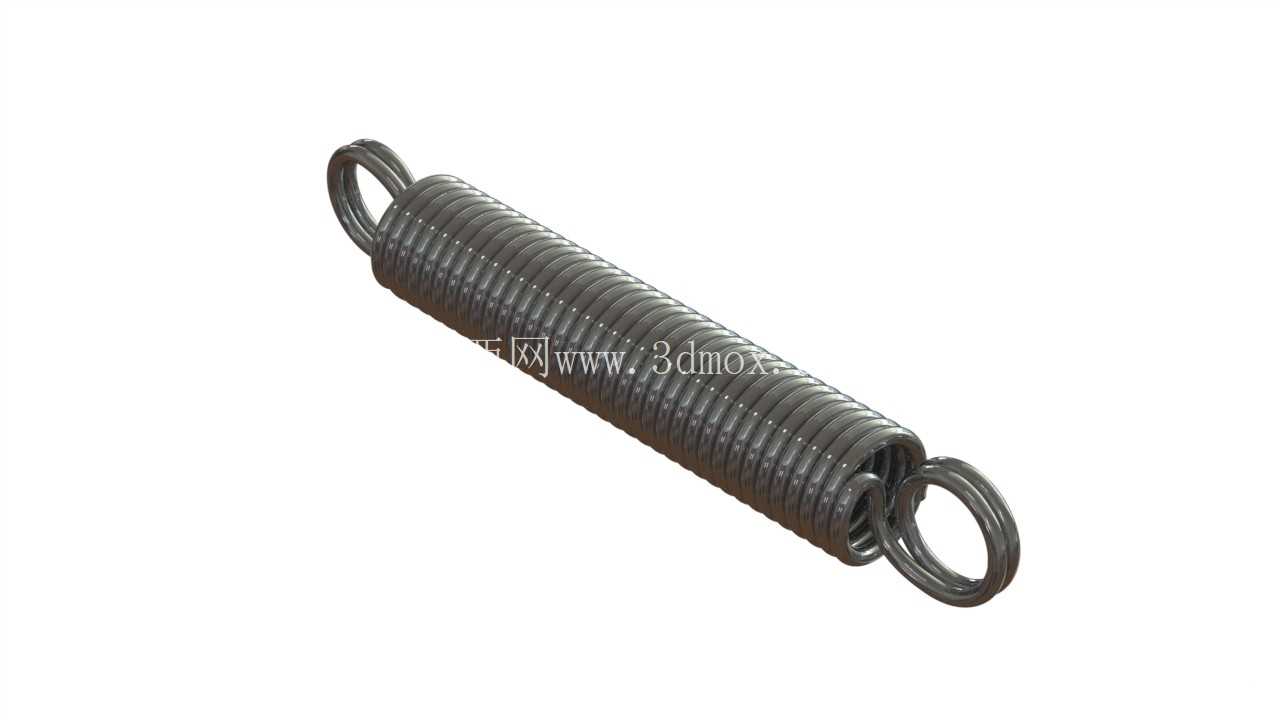

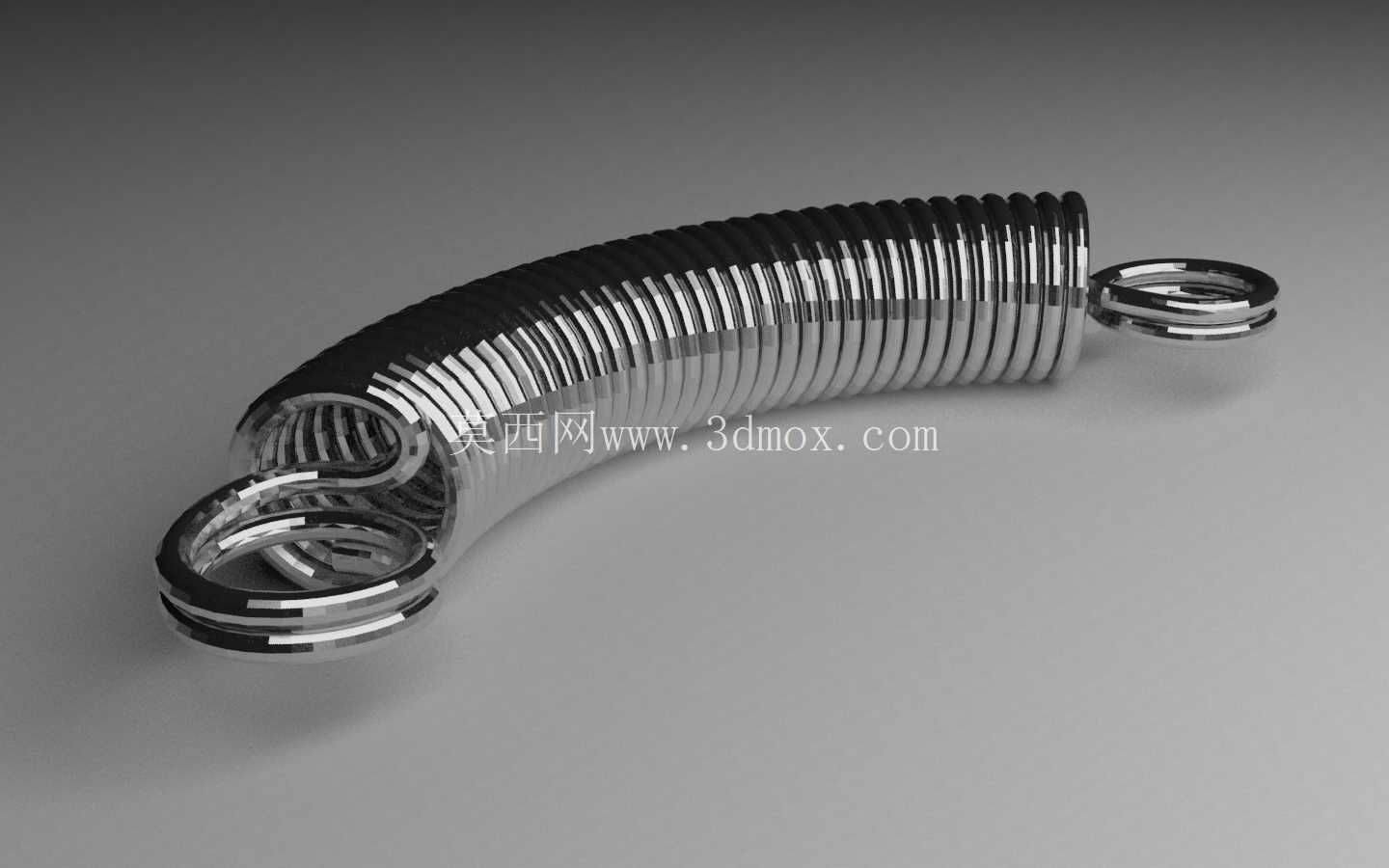

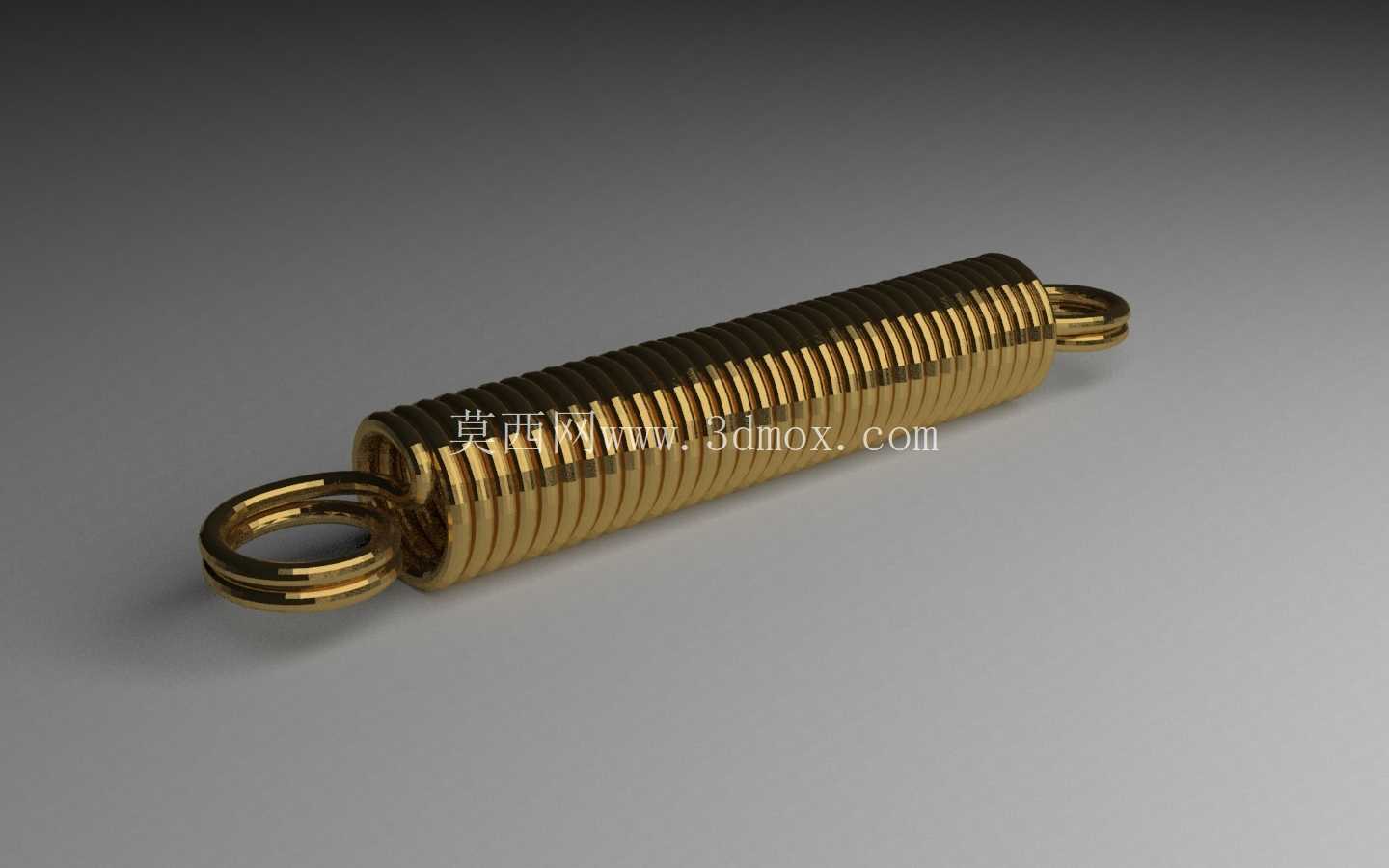

在各类需要提供复位拉力、张紧缓冲的机械结构里，拉伸弹簧是应用频次极高的弹性元件，这款全环形双吊耳的拉伸弹簧，在结构设计上充分考虑了通用安装场景的适配性，两端的封闭环形吊耳采用与弹簧本体同材质线材一体弯折成型，避免了焊接式吊耳存在的应力集中、连接强度不足的问题，在承受交变拉力载荷时，吊耳与簧身衔接处的疲劳寿命相比焊接结构提升40%以上，能适配多数需要挂接安装的工位。

从实际应用场景来看，这类弹簧常出现在自动化输送线的张紧机构、冲压模具的卸料复位结构、工程机械的舱门回弹组件、健身器材的阻力提供单元，甚至小型农用机械的离合复位结构中，不同场景下对弹簧的刚度、极限拉伸长度要求差异较大，建模时特意将簧身有效圈数、线材直径、中径、吊耳中心距做了参数化关联，设计人员调整参数时，不需要重新绘制扫掠路径，只需要修改对应参数就能快速生成不同规格的同结构弹簧，大幅提升同系列零件的设计效率。

设计过程中，首先确定的是安装边界：两端吊耳的内径尺寸适配市面上常用的M6-M10规格挂接螺栓或销轴，吊耳的弯折半径严格按照线材直径的1.5倍取值，避免弯折处出现应力裂纹，簧身的两端并紧圈做了1圈的磨平处理，保证弹簧在自由状态下两端端面与中心轴线垂直，安装后不会出现偏载侧弯的问题，有效圈数与支撑圈的比例按照常规拉伸弹簧的设计规范设置，保证弹簧在最大拉伸长度下，圈与圈之间不会出现塑性变形，卸载后能完全复位到自由长度。

从结构细节来看，簧身的螺旋升角控制在6度左右，这个角度下弹簧的刚度线性度最好，在拉伸行程的前70%区间内，拉力与伸长量的比值偏差不超过3%，能给设备提供稳定的拉力输出，不会出现初始段拉力虚位、末段拉力陡增的问题。两端的环形吊耳平面与簧身中心轴线处于同一平面，安装时不需要额外调整吊耳角度，挂接后受力方向与弹簧中心轴线重合，避免侧向分力导致的簧圈错位、磨损加剧问题。

在选型适配时，设计人员可以直接参考模型的安装尺寸：自由状态下两吊耳中心距为基准安装尺寸，最大拉伸行程不超过自由长度的60%，如果应用在有冲击载荷的场景，还可以在参数化模型里调整线材直径，适当提升弹簧刚度，避免冲击载荷超过弹簧的弹性极限。建模时扫掠路径的螺旋线与两端吊耳的衔接处做了曲率连续过渡，没有硬折角，在做有限元应力分析时，不会因为路径突变出现应力集中的假阳性结果，能直接导入仿真软件做载荷校核，不需要额外修复几何。

很多设备调试时容易忽略拉伸弹簧的预拉量设置，这款弹簧在设计时预留了0.5倍刚度值的初始预拉力，安装时只要将两吊耳挂接到对应安装位，不需要额外施加预紧力就能消除安装间隙，避免设备启动瞬间出现弹簧晃动、撞击的问题，在高速往复运动的机构里，这个预拉力设计能大幅降低弹簧工作时的振动噪音，同时减少吊耳与挂接销轴之间的磨损。

从加工适配性来看，这个模型的结构完全适配常规自动卷簧机的加工工艺，不需要定制特殊工装，线材卷制成型后，只需要在专用弯折设备上加工两端环形吊耳，再经过回火、表面氧化处理就能完成成品加工，建模时的所有圆角、弯折尺寸都符合冷卷弹簧的加工工艺要求，没有出现加工干涉、无法脱模的结构，设计完成后可以直接导出工程图用于生产，不需要二次调整结构细节。
