手动式机械压力夹持工装结构设计

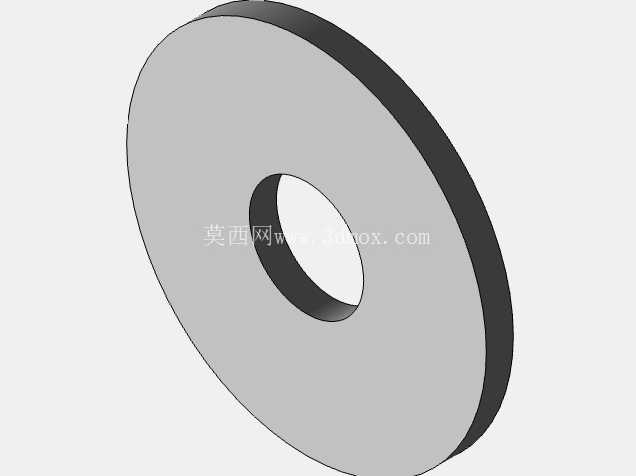

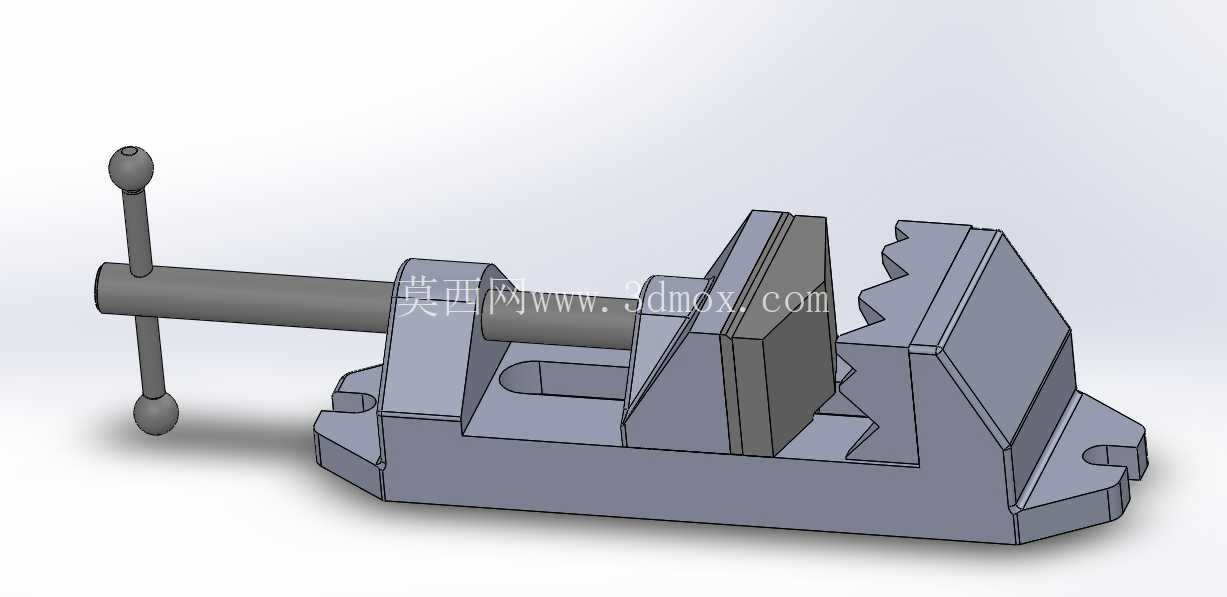

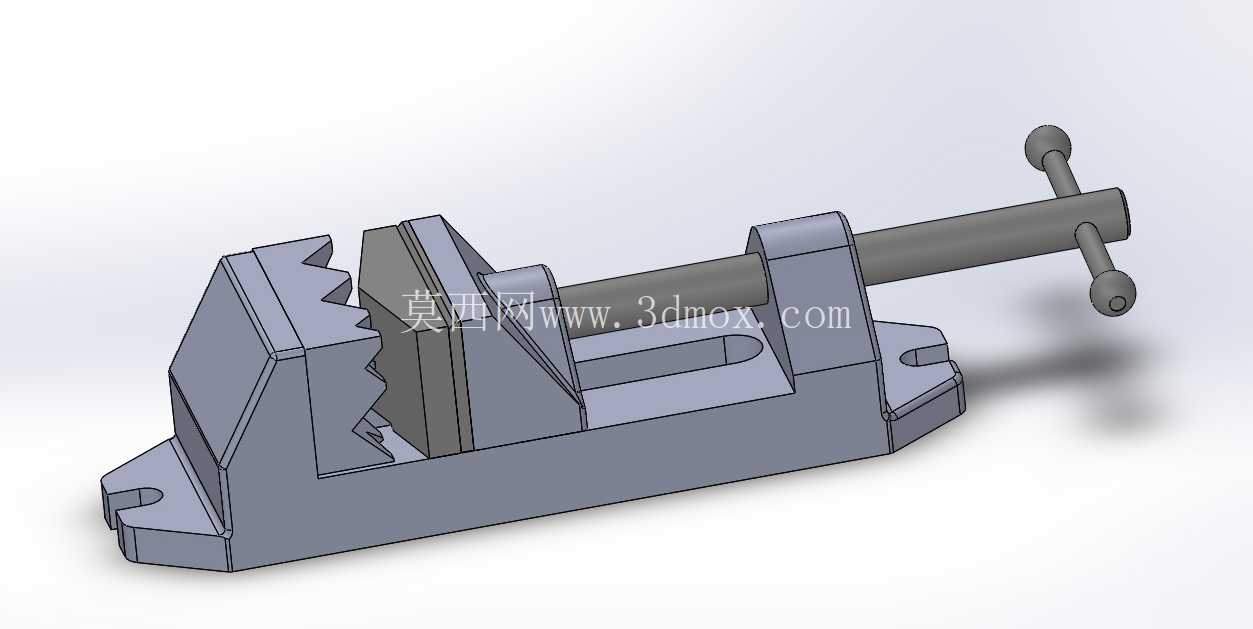

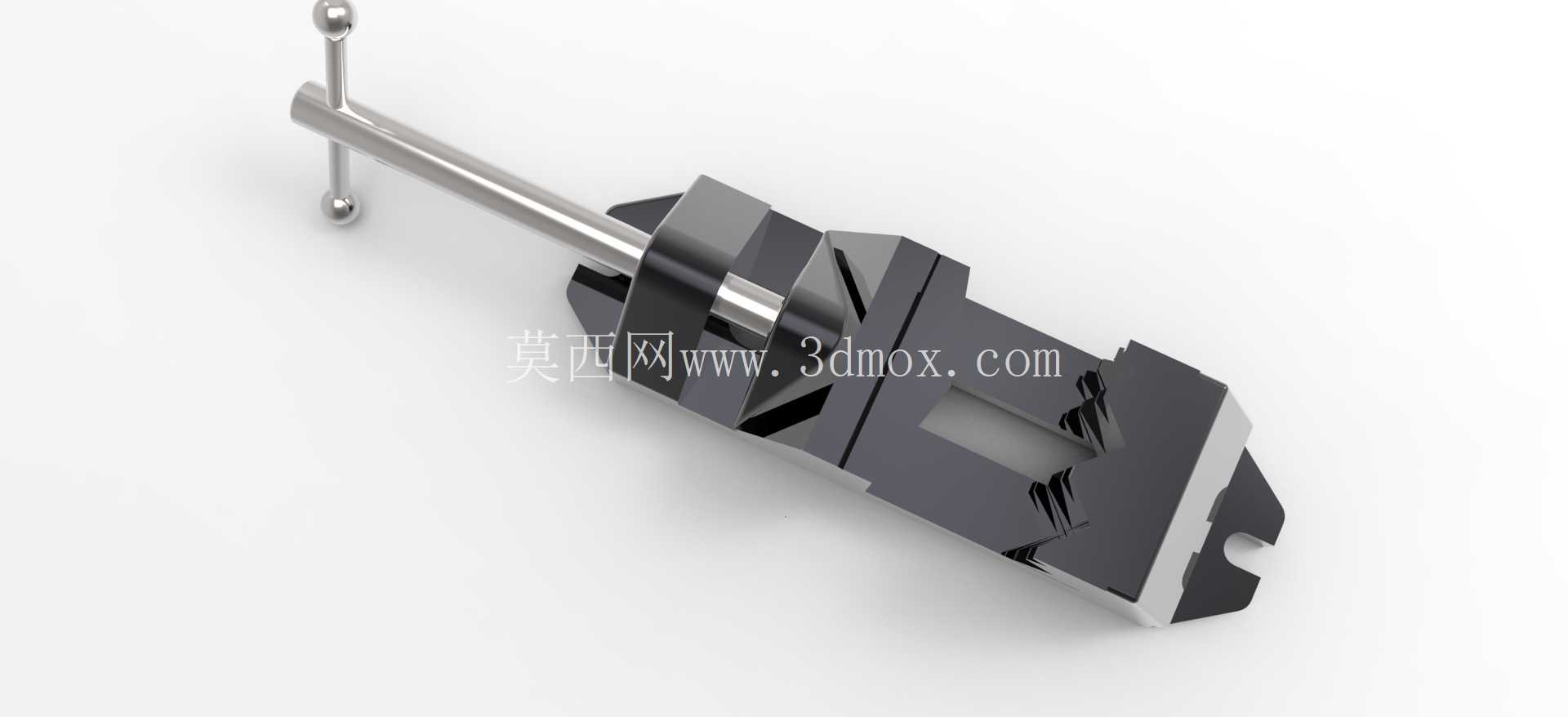

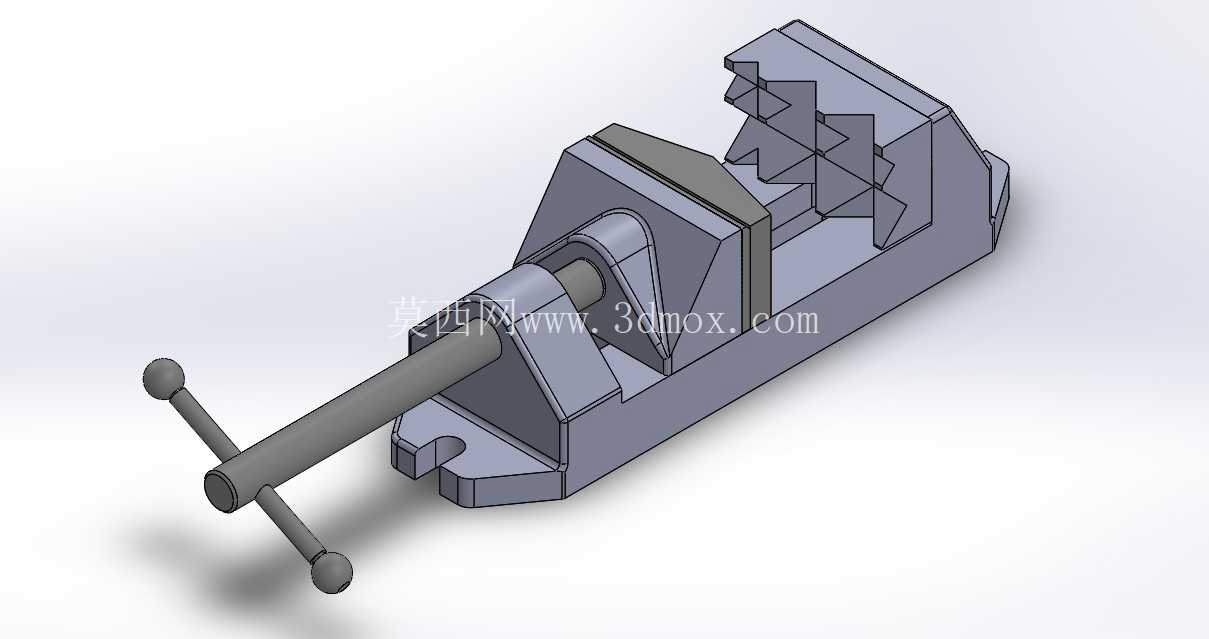

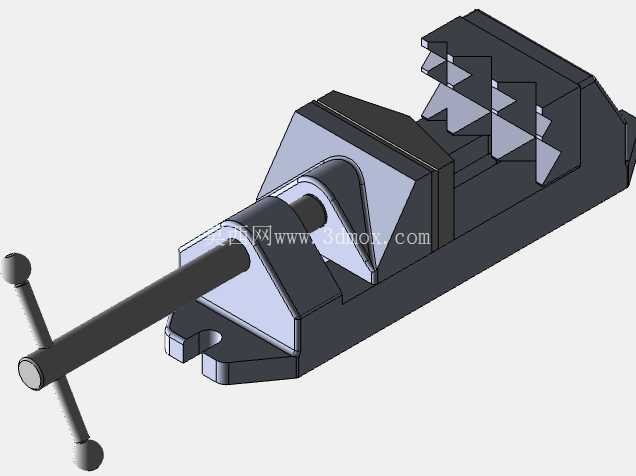

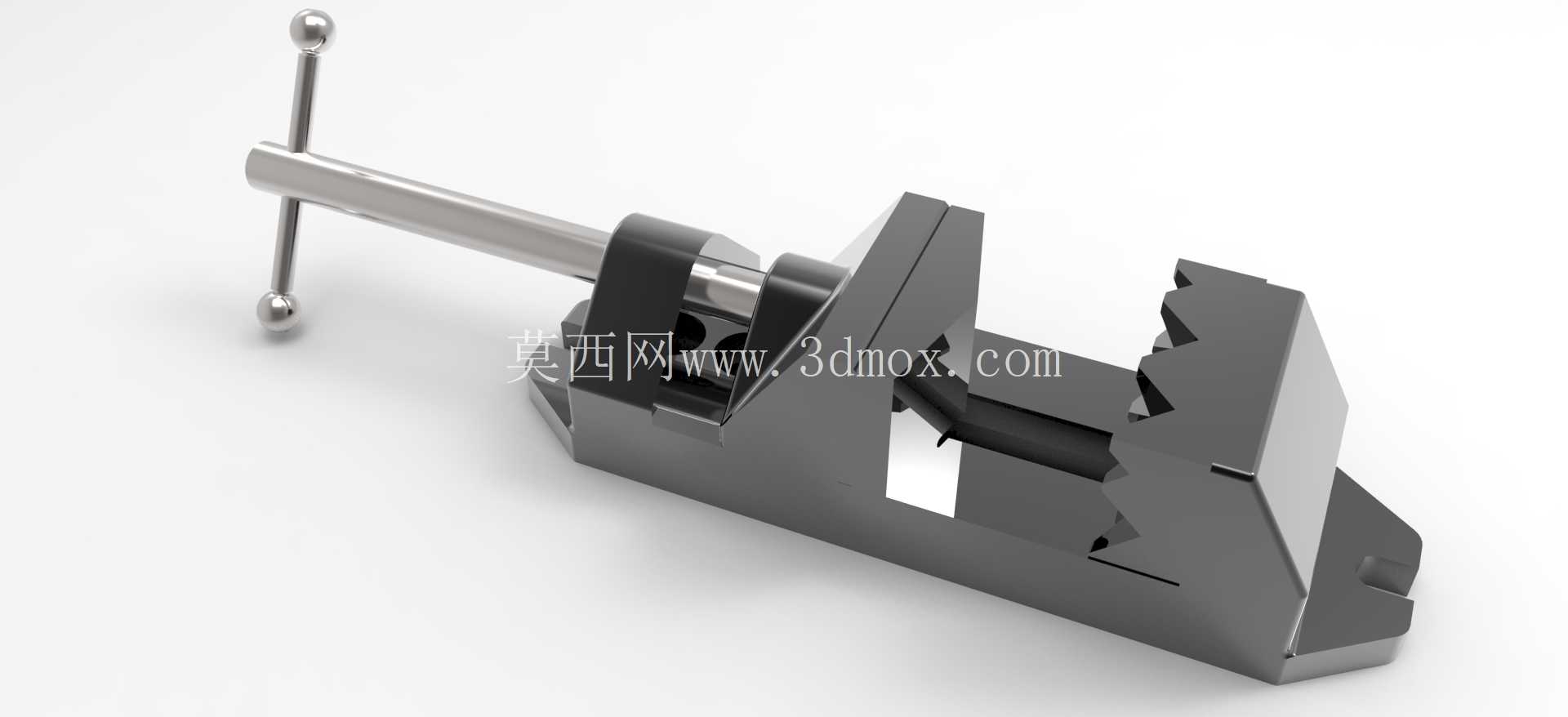

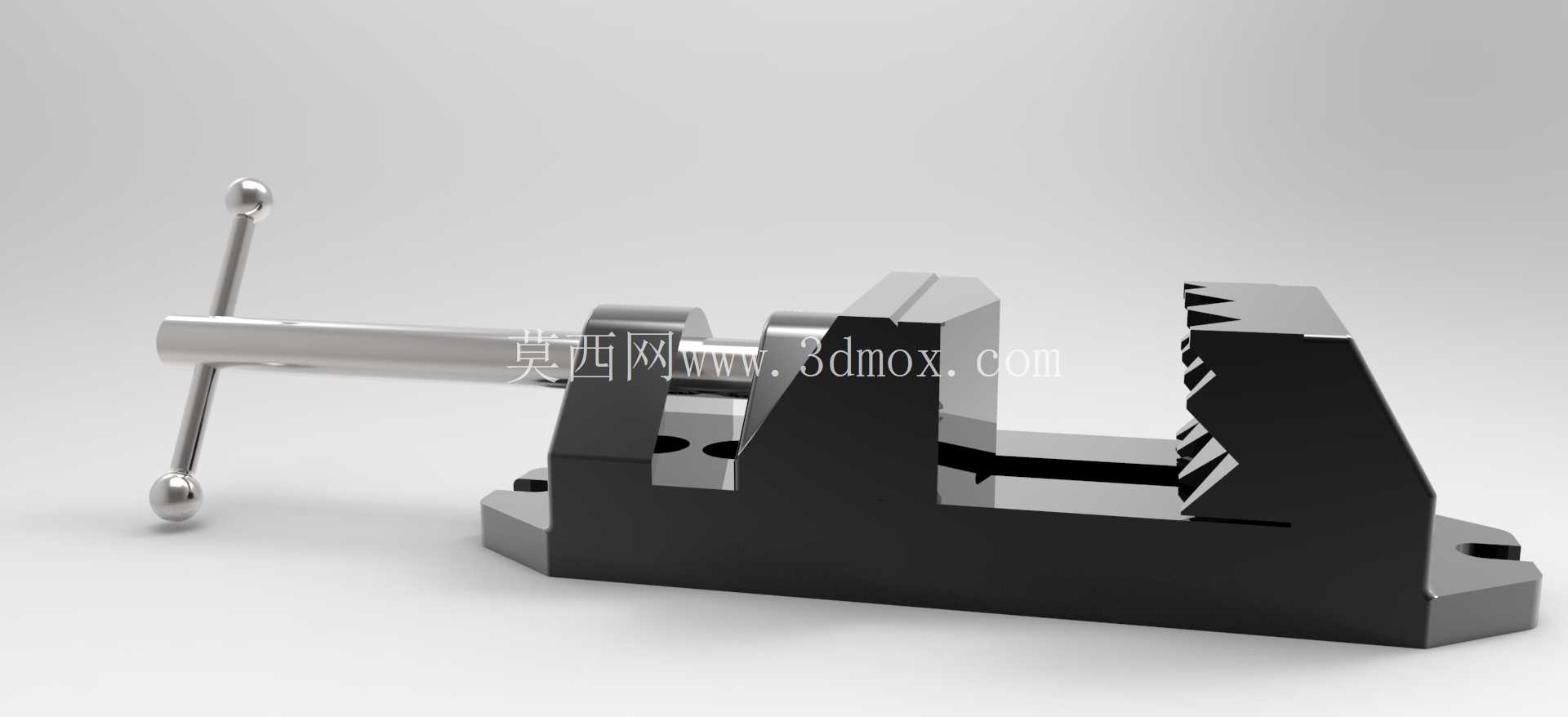

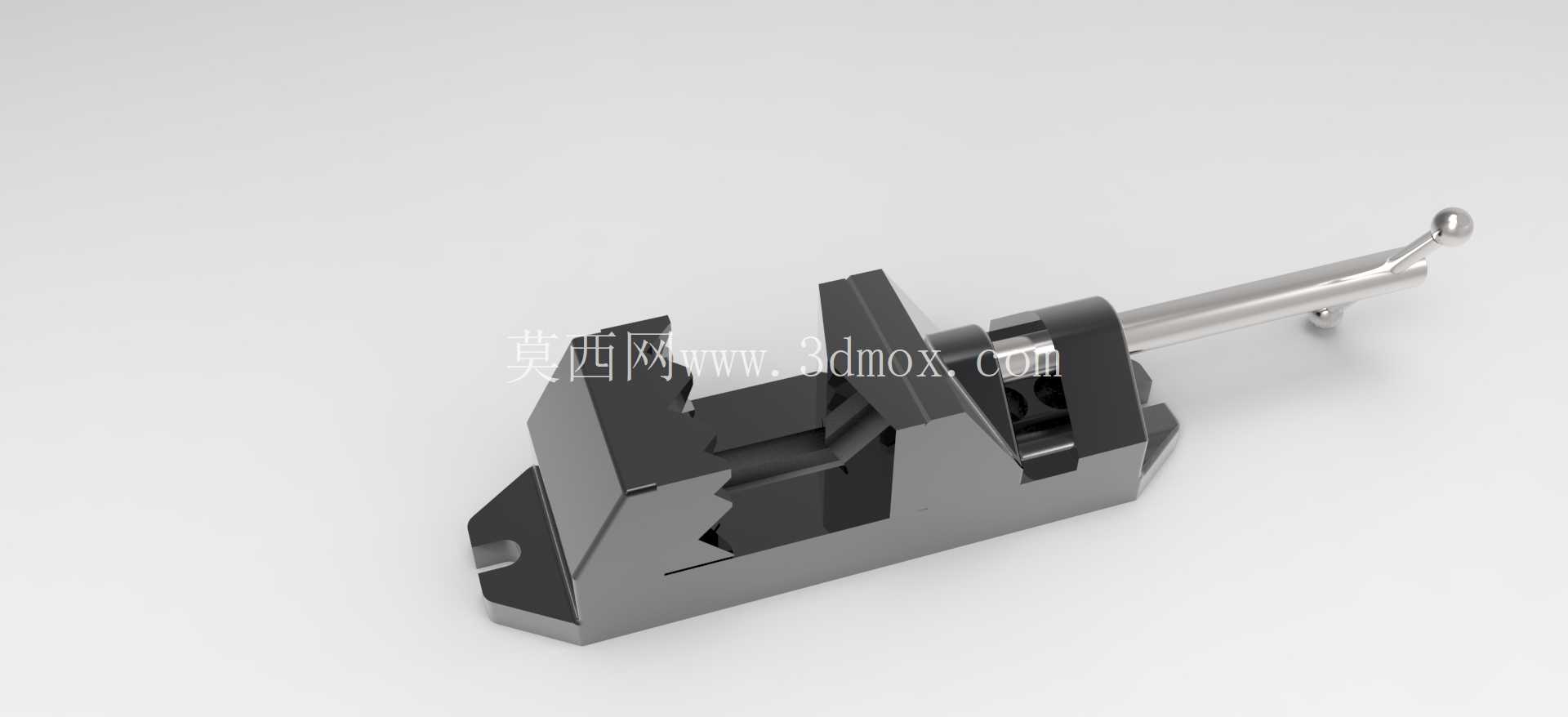

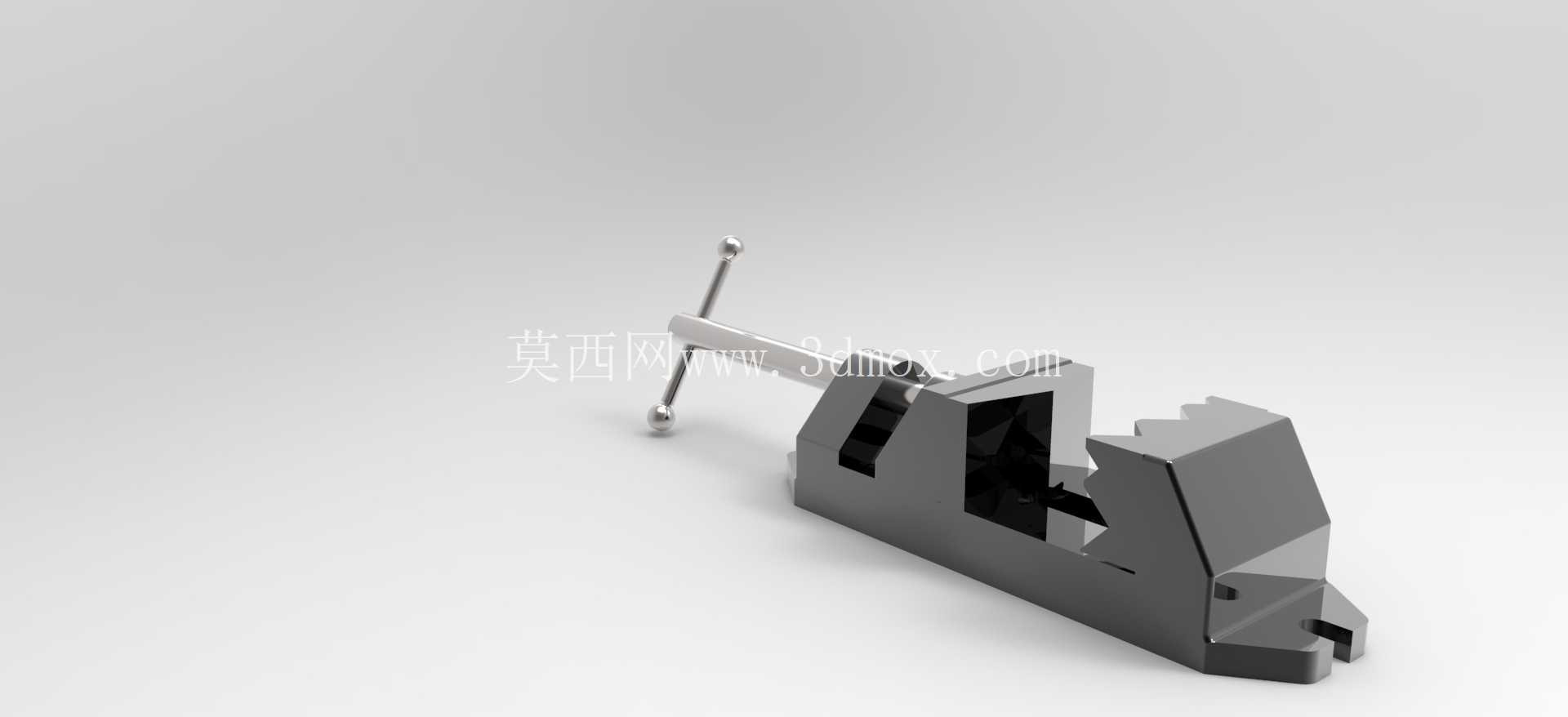

　　这款手动机械压力夹持装置，多应用于小型零部件压装、试样夹持、小批量工件校形等场景，在五金维修、教学实训、小件装配工位上十分常见，不需要外接动力源，仅靠人力操作即可完成施压动作，适合无气源、电源的零散作业场景，也可作为生产线旁的备用辅助工装，应对临时压装、夹持需求。从功能特性来看，装置核心通过丝杠传动实现压力输出，操作端的T型手柄延长了力臂，操作人员施加较小的圆周力即可在压头端获得数倍放大的轴向压力，钳口位置做了锯齿形防滑处理，加持工件时可增大接触摩擦力，避免施压过程中工件滑移偏移，底座预留了安装孔位，可通过螺栓固定在工作台面，提升作业时的整体稳定性，防止操作过程中装置移位。

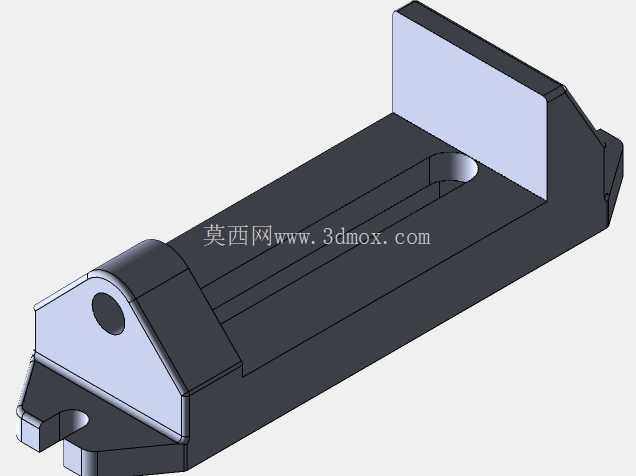

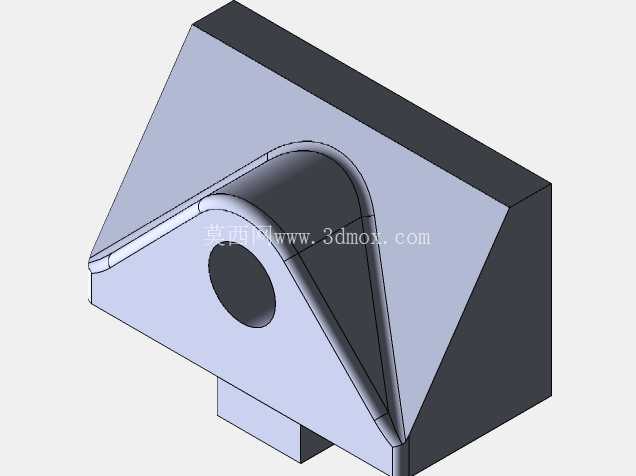

　　设计过程中优先考虑了操作便捷性与结构可靠性，传动丝杠采用梯形螺纹设计，具备一定的自锁性能，施压到位后不会因为反作用力出现手柄反转的情况，保障操作安全；活动钳身与固定底座之间采用滑动导向配合，导向面做了加宽处理，避免施压过程中钳身出现偏摆，保证压头施力方向与工件受压面垂直，减少压装过程中的侧向分力，防止工件被压歪或者钳口异常磨损。从安装边界来看，装置整体为台式结构，底座长度方向尺寸适配常规钳工工作台的安装位，安装孔间距符合通用工装的固定孔位标准，不需要额外改造工作台即可完成固定；整体高度控制在手动操作的舒适区间，操作人员站立作业时手柄位置处于腰腹高度，长时间操作也不容易产生疲劳。

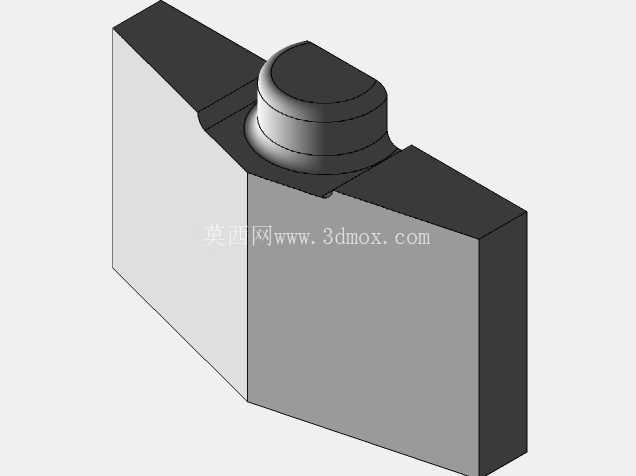

　　钳口的开合行程覆盖了常规小型工件的夹持尺寸范围，可满足小尺寸轴承压装、薄金属片校平、小型零件铆接等常见作业需求，钳口的锯齿结构做了圆角过渡，既保证防滑性能，也不会在软质工件表面留下过深的压痕，适配铜、铝等软金属以及塑料件的轻度施压作业。结构上没有复杂的液压、气动元件，日常维护仅需要定期在丝杠传动位置涂抹润滑脂，清理导向面的金属碎屑即可，故障率极低，适合对设备可靠性要求高、维护条件有限的作业场景。

　　在建模过程中，各运动部件之间预留了合理的装配间隙，既保证活动钳身滑动顺畅，也不会因为间隙过大出现晃动，丝杠与螺母的配合长度经过校核，可承受额定压力下的轴向载荷，不会出现螺纹滑牙的情况；操作手柄两端的金属球头做了圆滑处理，操作时握持手感舒适，转动过程中不会划伤手部。固定钳身与底座为一体化结构设计，整体刚性充足，承受最大额定压力时不会出现明显的形变，保证施压精度。这类手动压力工装虽然结构简单，但在实际生产中应用频次极高，相较于大型压力设备，它的灵活性更强，不需要复杂的操作培训，新员工也可以快速上手，针对小工件的作业效率远高于大型设备，同时不会出现动力设备的能耗问题，是车间工位、维修站点、实训场地中十分实用的辅助作业装备。
