星型六缸轻型航空发动机气缸活塞组件

这套星型布局的动力组件，主要适配轻型通航飞机、小型无人机的动力段需求，区别于直列、V型动力布局，六缸沿中心曲轴呈放射状均布的结构，能在极小的径向安装空间内实现更大的排量输出，同时保证整机运转时的动平衡特性，降低曲轴附加载荷。从实际使用场景来看，这类结构多用于起飞重量在1吨以内的轻型固定翼飞机、自转旋翼机，部分改装类的轻型动力滑翔机也会采用同布局的动力单元，相比同功率的直列发动机，星型结构的迎风面虽然稍大，但风冷散热效率更高，不需要布置复杂的水冷管路、冷却液储箱与循环泵组，能大幅降低动力系统的自重与维护复杂度，非常适合低空低速、起降频次不固定的通用航空作业场景，比如农林植保巡护、航空测绘、飞行训练这类任务场景，对动力单元的可靠性、易维护性要求远高于极限功率输出，这类星型气缸活塞组件的结构特性刚好匹配这类需求。

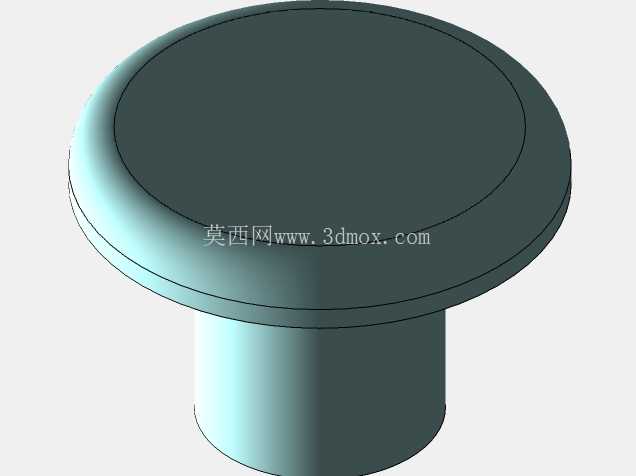

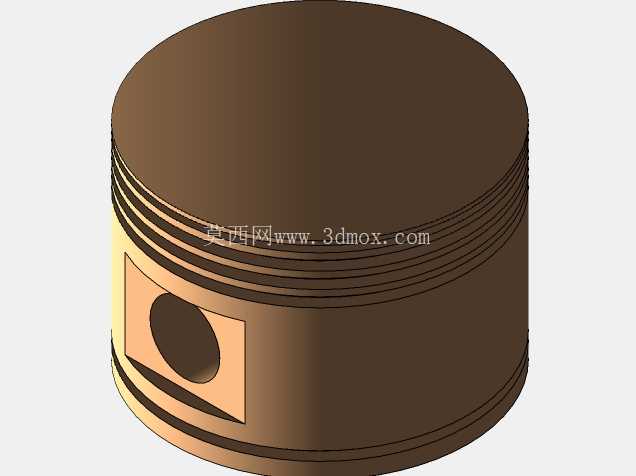

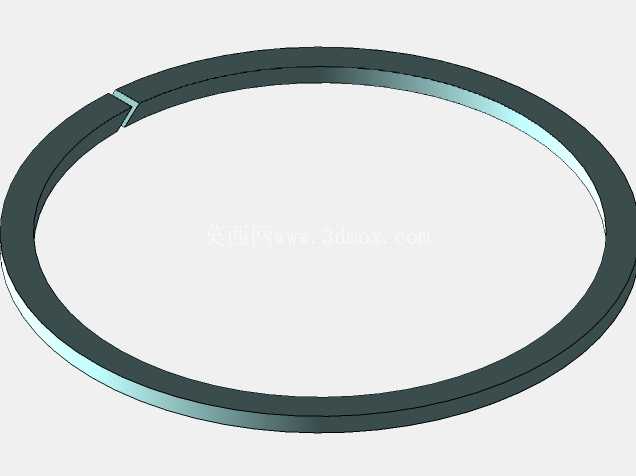

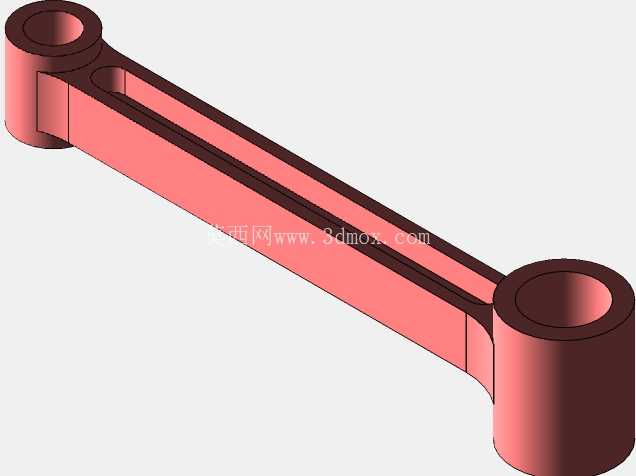

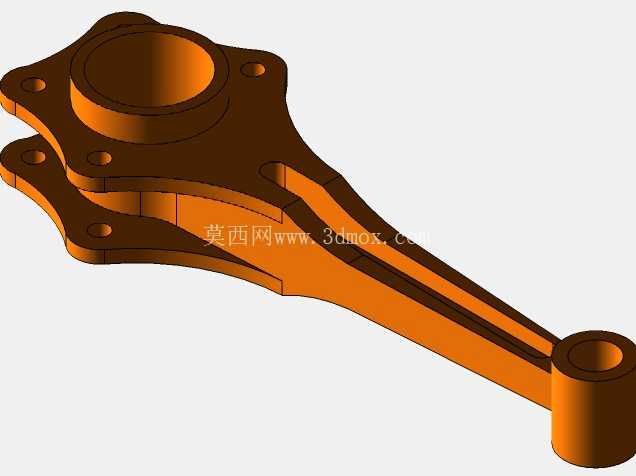

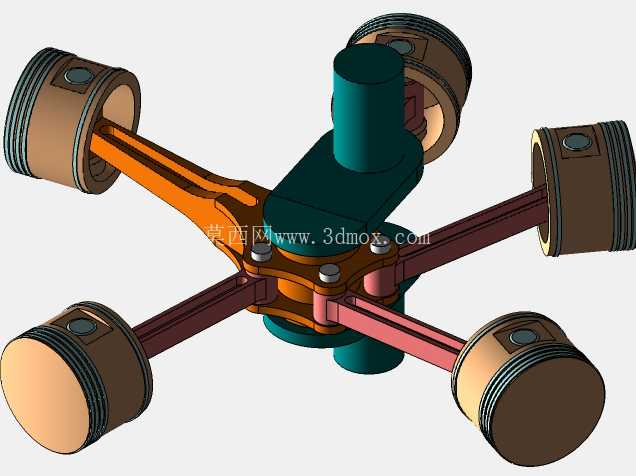

从功能特性来看，每个独立气缸单元都包含活塞本体、活塞环组、活塞销、连杆段，六个连杆共同铰接在中心曲柄的偏心轴颈上，做功行程依次错开120度，能保证动力输出的平顺性，避免四缸以下发动机常见的扭矩波动过大问题，同时每个气缸独立布置的散热鳍片，能在飞行迎面气流的作用下快速带走燃烧做功产生的热量，不需要额外设置散热风扇，进一步降低了动力损耗。活塞采用铝合金材质设计，裙部做了微椭圆型线处理，能在热机状态下保证与气缸壁的配合间隙均匀，避免冷态敲缸、热态拉缸的问题，活塞环组包含两道气环与一道油环，气环负责密封燃烧室的高压燃气，油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。连杆采用工字型截面设计，在保证结构强度、抗疲劳性能的前提下尽可能降低往复运动质量，减小曲轴运转时的惯性载荷，连杆大头采用剖分式结构，通过螺栓紧固在曲柄轴颈上，轴瓦表面做了减磨涂层处理，能在压力润滑状态下长期稳定运转。

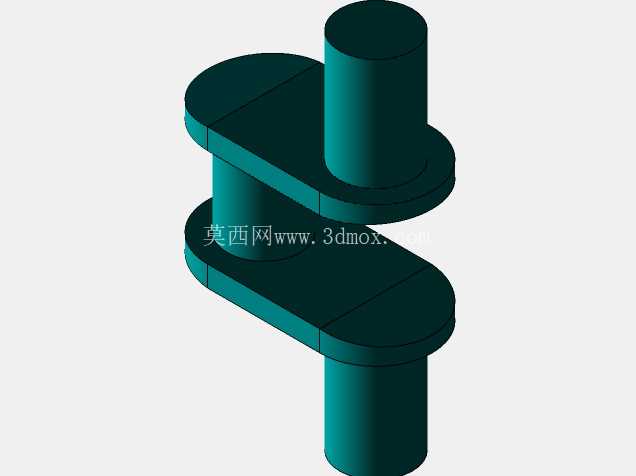

设计思路上，这套组件优先保证了结构的互换性与维护便捷性，每个气缸单元都是独立可拆分的模块，单个气缸出现故障时不需要拆解整个动力段，只需要拆下对应气缸的缸盖、缸体与连杆组件即可完成维修更换，大幅降低外场维护的难度与时间成本。中心曲柄采用整体锻造后机加工的工艺，轴颈位置做了高频淬火处理，表面硬度达到HRC55以上，能承受长期交变载荷的冲击，曲柄内部设计有贯通的润滑油道，压力机油能通过主油道输送到每个连杆轴颈位置，保证摩擦副的润滑可靠性。安装边界方面，整套组件的中心曲轴轴向尺寸控制在较小范围内，径向最大尺寸不超过六个活塞外端面围成的圆周直径，安装法兰位于中心机匣的前端面，法兰上的安装孔位按均布设计，能匹配主流的轻型航空发动机减速器、螺旋桨安装座接口，不需要额外设计转接法兰。气缸的安装座采用止口定位方式，能保证每个气缸的中心轴线都准确交汇于曲柄的回转中心，避免连杆工作时出现附加侧向力，提升组件的整体使用寿命。

从实际工程应用的角度来看，这类星型动力组件的建模过程需要重点关注各运动部件的干涉检查，尤其是连杆在曲柄不同转角位置时，相邻连杆之间、连杆与中心机匣之间的间隙要控制在合理范围内，避免运转过程中出现运动干涉；同时活塞在上止点、下止点位置时，活塞顶面与缸盖之间的压缩余隙要精确匹配，保证压缩比符合设计要求，余隙过大会导致压缩比不足、动力输出下降，余隙过小则可能在热机状态下出现活塞碰气门、碰缸盖的严重故障。另外活塞销的安装位置要做偏心设计，偏心量控制在1mm左右，能在活塞换向时减小敲缸噪声，提升运转平顺性。每个气缸的点火正时按做功顺序依次校准，保证混合气在气缸内燃烧的时机匹配活塞的运动位置，最大化动力输出效率的同时降低燃油消耗。这套组件的结构设计充分考虑了轻型航空动力的实际使用需求，在自重、功率、可靠性、维护性几个维度做了平衡，没有盲目追求高功率密度，而是优先保证外场使用的稳定性，非常适合轻型通航类飞行器的动力配置需求。
