螺杆驱动式机用平口夹持工装结构

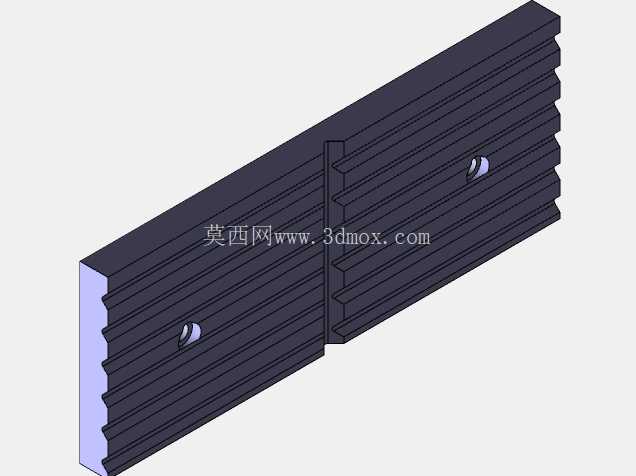

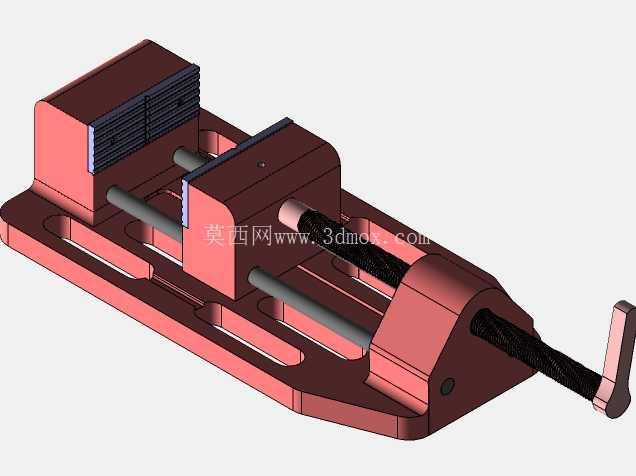

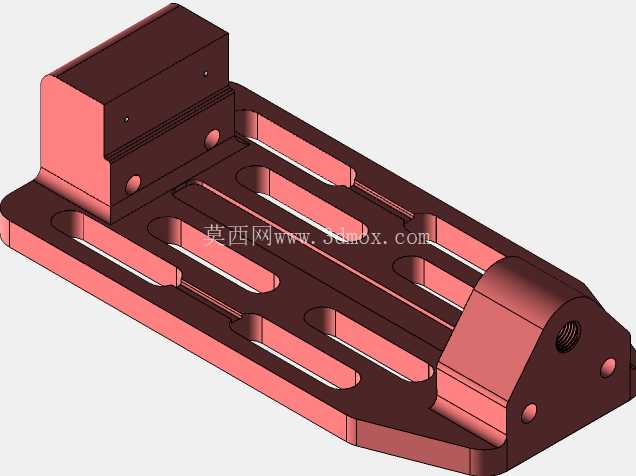

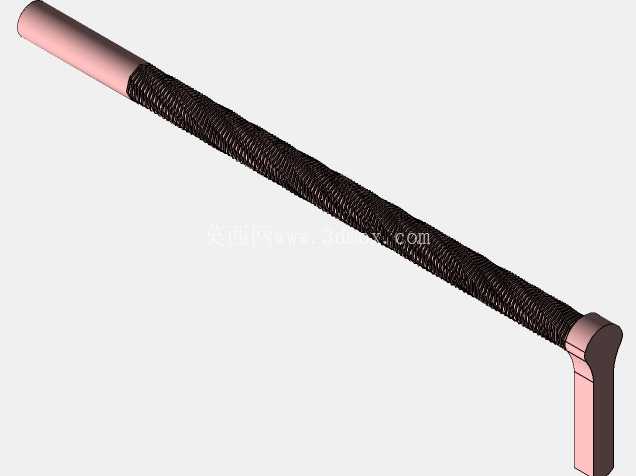

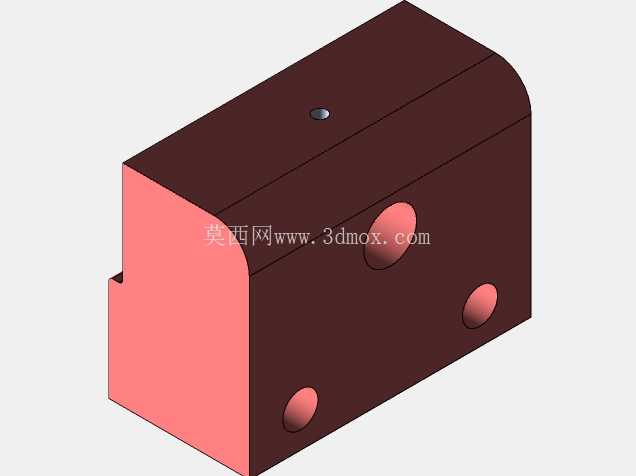

在冲压生产线的机加工工位、模具调试工位以及小型零件的精密装夹场景中，这类螺杆驱动的夹持装置是工位上最常用的基础工装之一，区别于重型液压夹具的大成本投入，这类纯机械结构的夹持件适配小吨位冲床周边的辅助装夹、线切割工位的工件固定、钳工台的零件修配等多类场景，不需要外接气源或液压源，仅靠手动操作摇杆就能完成工件的夹紧与松脱，在小批量多品种的冲压件生产、模具零件的二次加工场景中，这类夹具的适配性远高于专用定位工装。从结构设计逻辑来看，整个装置采用底座一体化开槽的设计思路，底座上的长条形通槽既作为活动钳身的滑移导向轨道，同时也承担了夹具与工作台面的安装定位功能，安装时可以通过T型螺栓穿过底座槽位，将整个夹具固定在机床工作台或者钳工台的任意位置，不需要额外加工定位孔，适配不同工作台的T型槽间距，安装边界灵活，可根据工位的操作空间调整安装位置，不会因为底座安装孔位固定而限制工位布局。传动部分采用梯形螺杆副作为动力传递结构，螺杆一端通过限位结构与固定钳身连接，保证螺杆转动时不会发生轴向窜动，螺杆与活动钳身内部的螺母配合，转动端部的摇杆时，活动钳身会沿着底座的导向槽做直线往复运动，实现钳口的开合动作；梯形螺纹的选择兼顾了传动效率与自锁性能，夹紧工件后不会因为加工过程中的振动导致钳口松脱，不需要额外增加锁紧机构，简化了整体结构，同时梯形螺纹的耐磨性能更好，长期频繁开合使用也不会出现过快的精度损耗。钳口部分采用了可更换的齿面钳口板设计，钳口板通过沉头螺钉固定在固定钳身与活动钳身的安装面上，当钳口齿面因为长期夹持出现磨损、夹持力下降时，只需要更换钳口板就能恢复夹具的夹持精度，不需要更换整个钳身结构，降低了工装的维护成本；齿面的设计增加了钳口与工件接触面的摩擦力，夹持表面光滑的冲压零件或者模具钢料时，不会出现工件打滑移位的问题，保证加工过程中工件的定位精度。整个装置的外形尺寸适配中小型零件的装夹需求，钳口的最大开合距离覆盖常规冲压模具零件、小型冲压成品件的装夹尺寸范围，底座的高度设计保证了装夹工件后，工件的加工面高度与机床主轴或者冲头的作业高度匹配，不需要额外增加垫高块，减少了工位辅助工装的配置数量。从结构细节来看，活动钳身与底座导向槽的配合采用了间隙适配的设计，既保证活动钳身滑移顺畅无卡滞，同时也控制了配合间隙，避免夹紧工件时活动钳身上翘，导致夹持的工件出现角度偏差，影响后续加工或者装配的精度；摇杆的长度设计符合人体工程学，手动夹紧时不需要施加过大的力就能获得足够的夹紧力，长时间操作也不会出现明显的疲劳感，适合工位上频繁更换工件的操作节奏。这类夹持工装在实际使用中，除了基础的工件装夹功能外，还可以配合角度垫铁、V型块等辅助定位件，实现异形零件、轴类零件的装夹固定，拓展了工装的使用场景，不需要为不同类型的零件单独配置专用夹具，降低了生产工位的工装投入成本。整体结构没有复杂的异形零件，所有零部件都可以采用常规的机加工工艺完成加工制造，生产制造成本低，后期维护更换零件也十分方便，适合作为生产车间的通用基础工装进行配置，在汽车冲压零件的小批量试制、模具维修工位的零件装夹、五金零件的钻孔攻丝等工序中都能发挥稳定的装夹作用。
