奎托斯XQ-58瓦基里无人战斗机建模作品

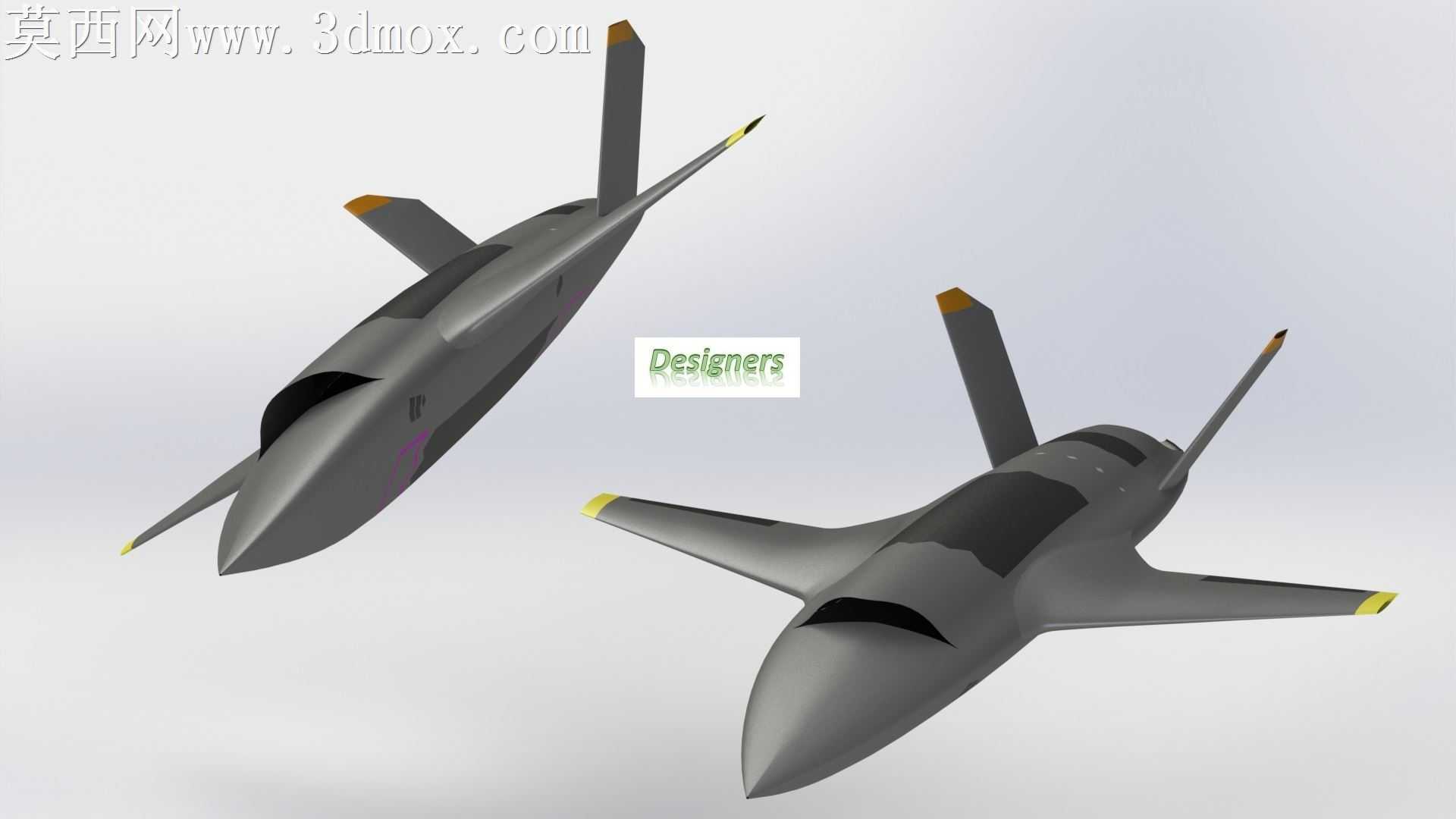

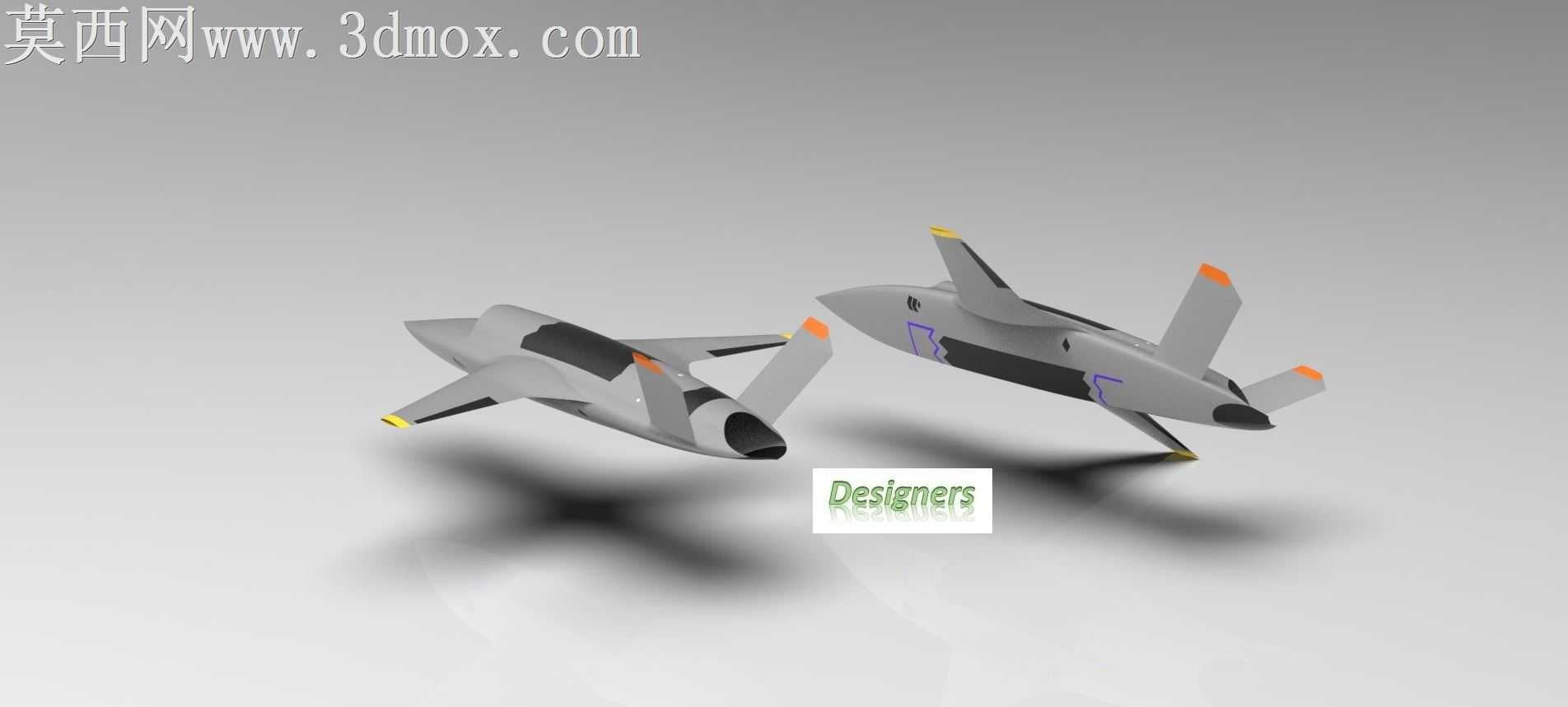

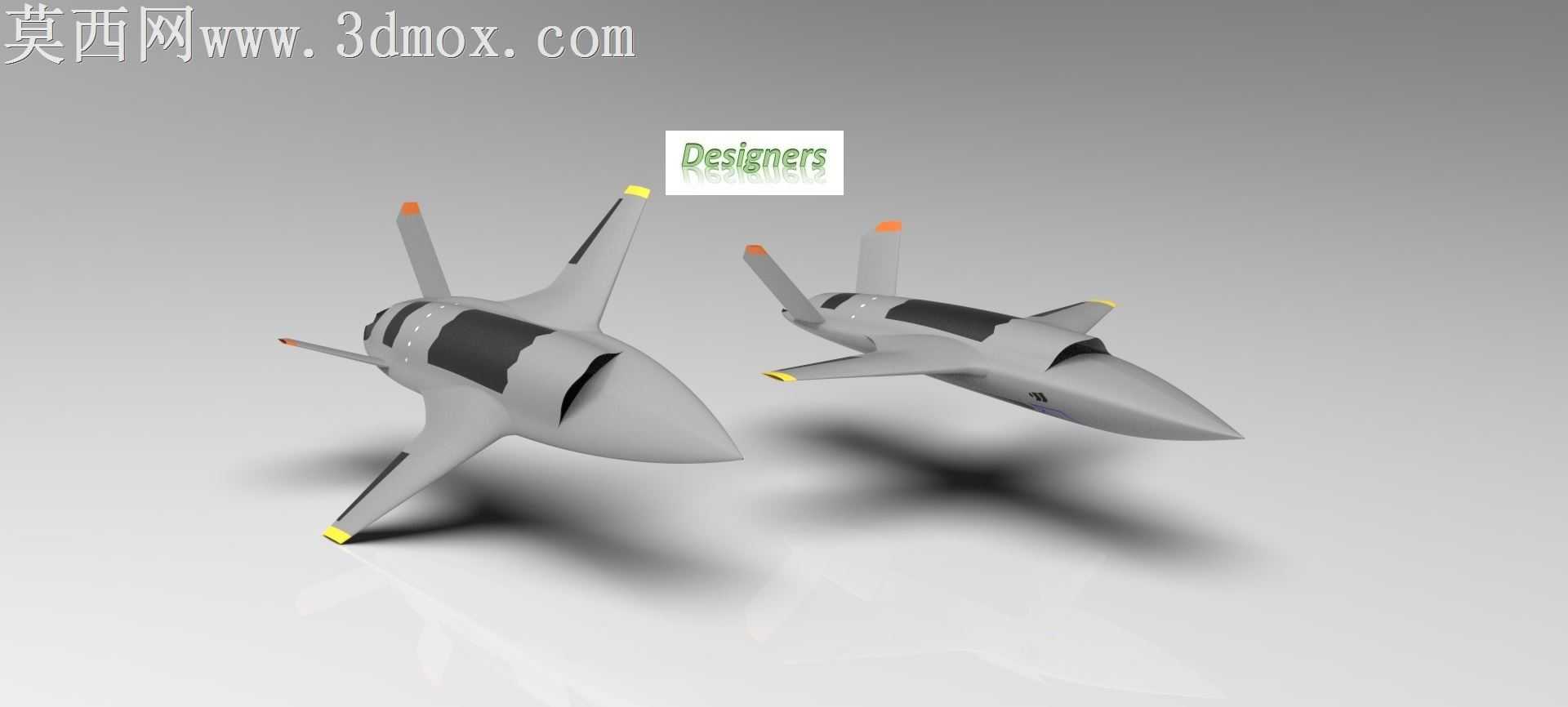

本作品为奎托斯XQ-58瓦基里无人战斗机的全尺寸逆向建模成果，建模过程以还原真机气动外形为核心目标，兼顾结构细节的合理性与渲染表现的真实感。建模阶段首先梳理该型无人战机的公开气动布局特征，针对其隐身修型的飞翼融合体机身、后掠翼布局、外倾双垂尾、机背进气道等核心识别特征进行曲面搭建，全程遵循曲面建模的连续性要求，保证机身曲面G2连续顺滑，避免出现棱角断层破坏隐身机型的外观特质。针对机翼部分，建模时参考对应翼型的翼面参数，采用64-215与64-210航空翼型的混合设计逻辑，调整翼根与翼梢的厚度比、后掠角数值，还原真机低可探测性与高空巡航气动特性的平衡设计；垂直稳定器部分参考64-012A航空翼型参数进行改动优化，在保证垂尾航向稳定性的前提下，匹配整机的隐身修型角度，调整垂尾外倾角与翼面切尖造型，还原真机翼尖的警示标识区域结构。机身部分重点处理机背埋入式进气道的曲面过渡、机头棱线隐身修型、尾部喷口的锯齿化修型结构，保证各部件衔接处的曲面顺滑无破面，整机装配时严格对齐各气动面的基准轴线，保证水平尾翼、主翼、垂尾的安装角与对称度符合飞行器设计的常规比例。材质与渲染阶段，机身主体采用哑光隐身涂层材质，调整材质的粗糙度与金属度参数，模拟战机复合蒙皮的弱反光质感；机翼前缘、垂尾前缘、翼尖部位设置醒目的黄色警示标识材质，与深灰色机身主体形成视觉区分；座舱区域采用深色半透明镀膜玻璃材质，模拟真机座舱盖的吸波镀膜效果，渲染时采用柔和的影棚环境光，搭配定向主光源突出机身曲面的光影转折，清晰呈现整机的气动轮廓与结构细节，同时预留渲染接口支持不同场景的效果调整。整个建模过程以学习飞行器曲面建模、航空翼型应用为核心目的，在还原真机核心特征的基础上做了适配建模学习的细节调整，既保证了模型外观的辨识度，也兼顾了模型结构的合理性，可用于飞行器结构学习、渲染表现练习等场景。
