采用标准hasco组件的斯坦兹维克泽格铸造模结构

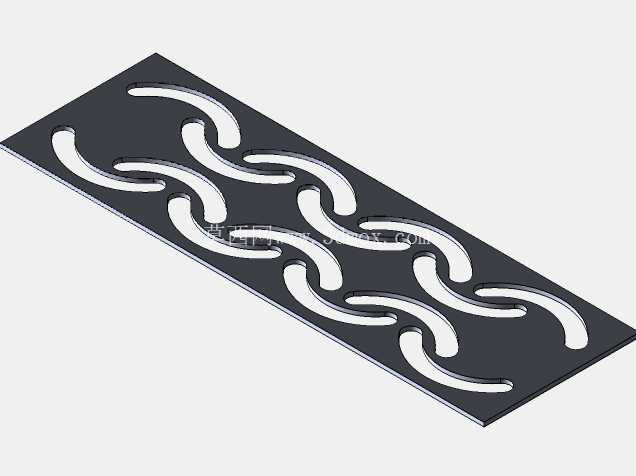

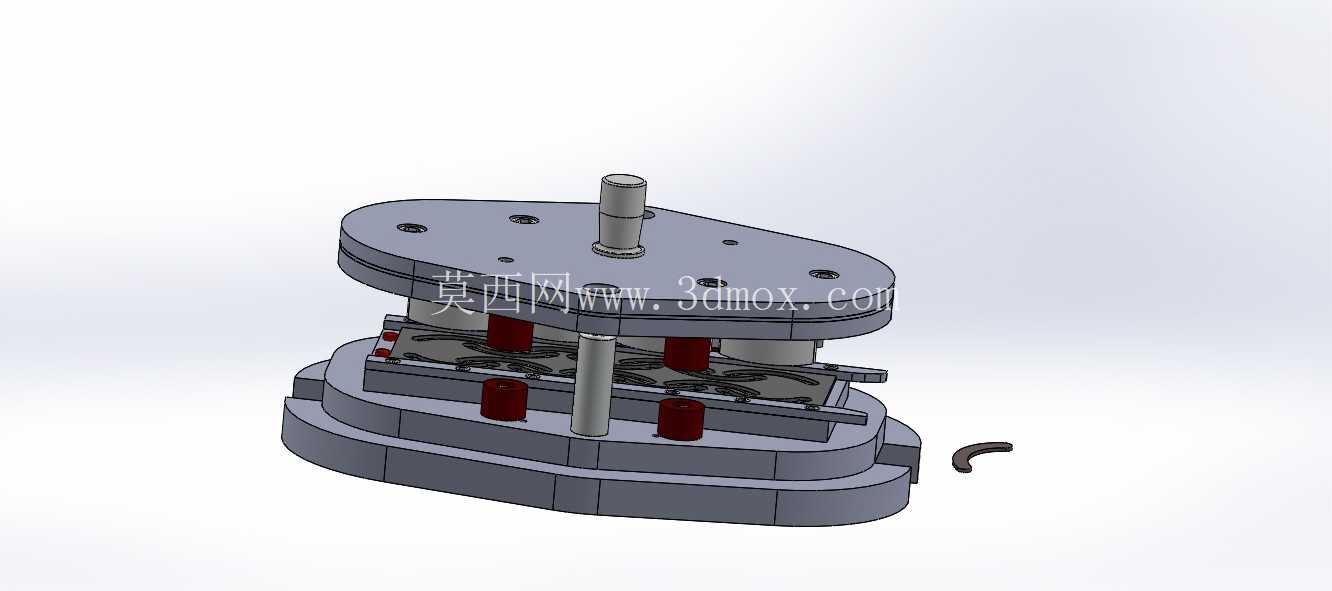

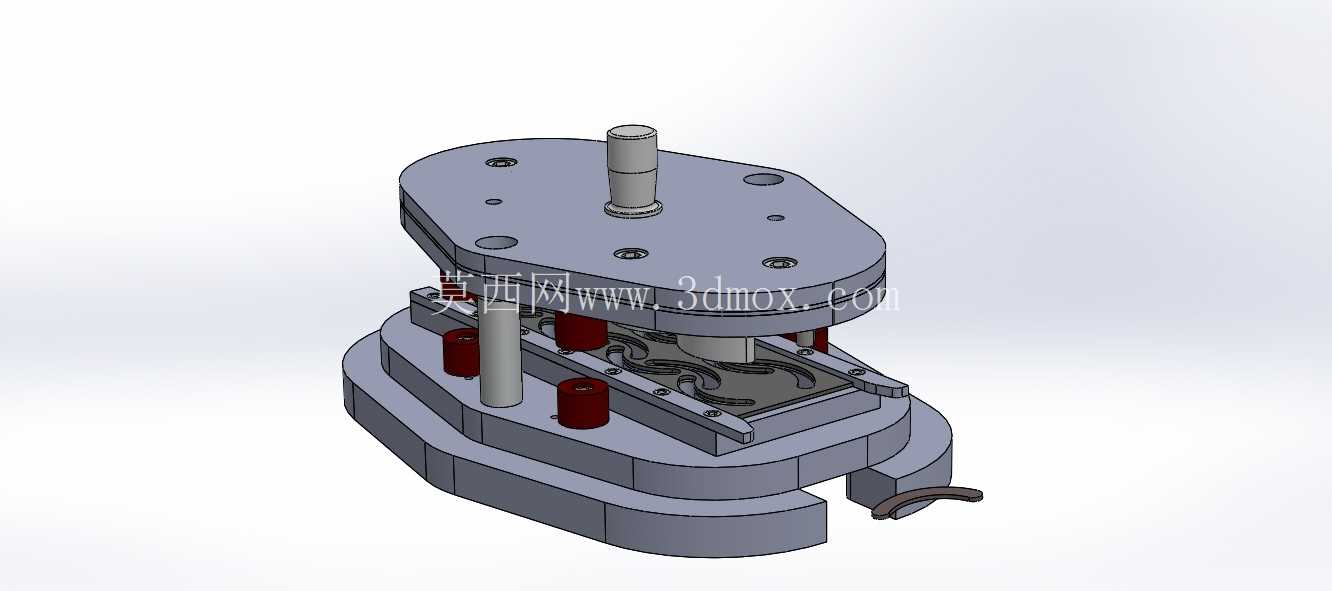

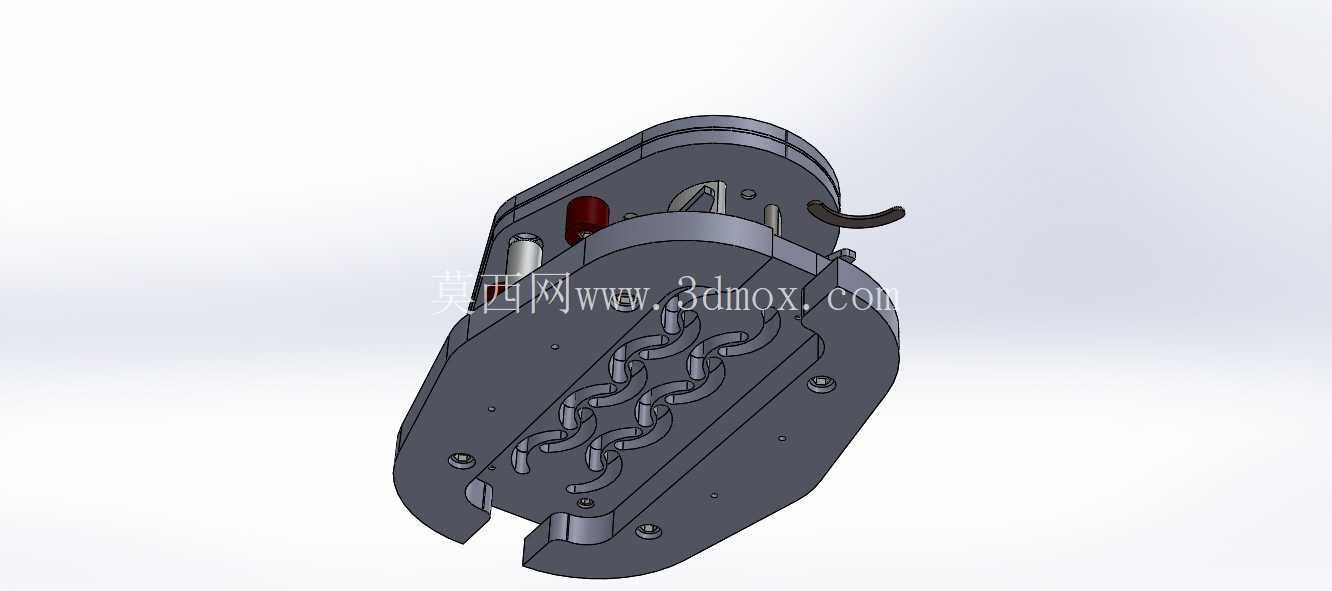

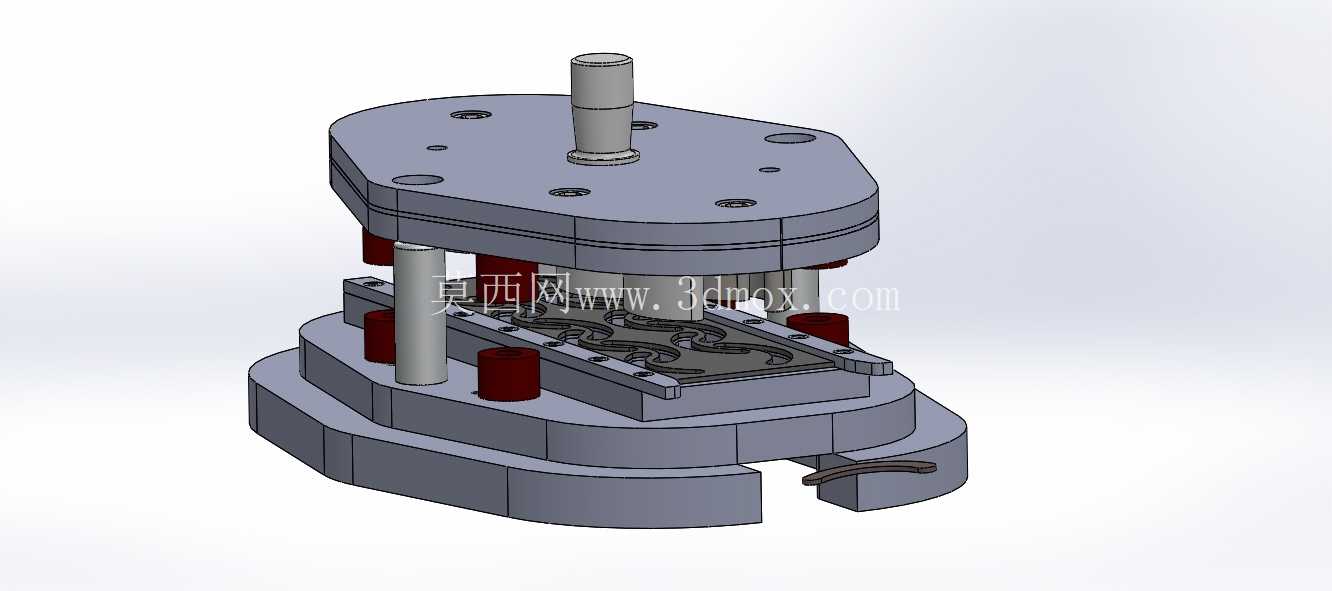

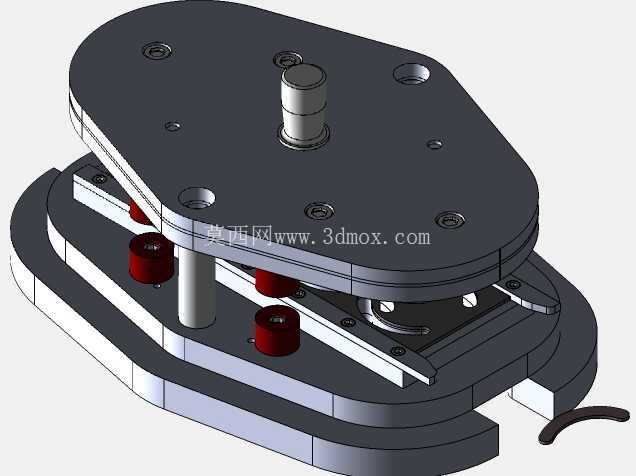

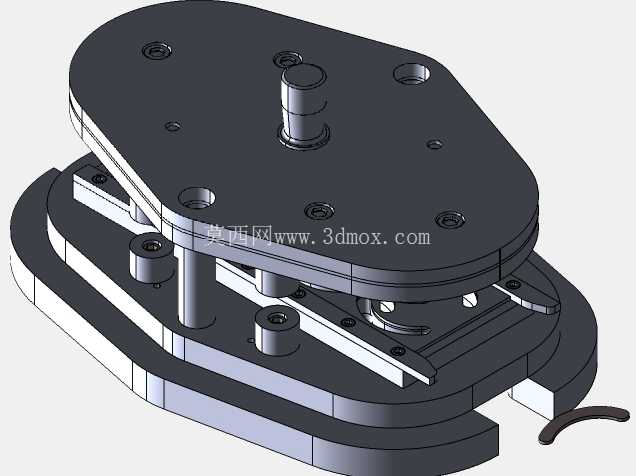

这套模具结构针对中小型压铸件的批量生产场景设计，适配立式压铸机的安装接口，整体模架采用上下两层叠式布局，上模座通过中心导柱与下模座实现精准对位，导柱配套的导套采用自润滑铜套结构，可在连续开合模作业中降低磨损量，减少日常维护频次。模具的成型型腔设置在上下模合模面的中心区域，型腔周边均匀布置了红色的复位弹簧组件，合模时弹簧被压缩储能，开模过程中弹簧释放弹力带动上模脱料板动作，完成铸件与上模型芯的初步分离，避免铸件粘黏在上模侧影响取件效率。

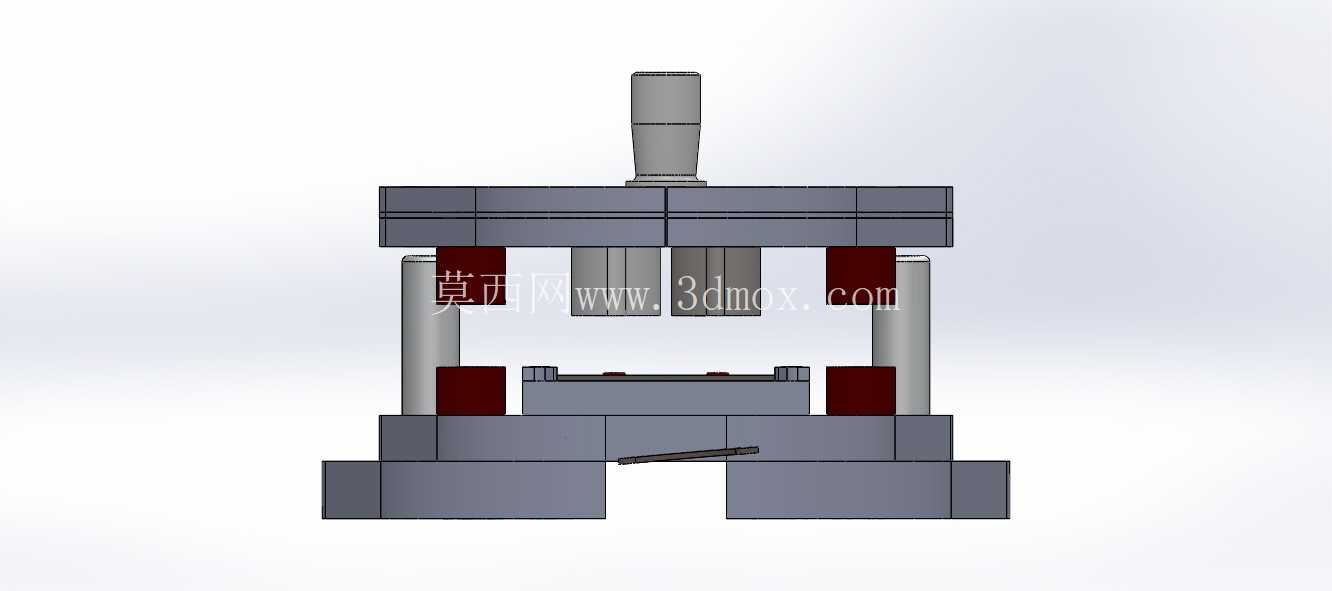

从安装边界来看，整套模具的上下模座均采用圆角腰型结构，相比传统方形模架减少了边角占用空间，模座上预留的四个安装螺栓孔位间距适配常用吨位压铸机的T型槽间距，无需额外制作过渡连接板即可直接装夹固定，中心导柱的伸出长度经过精确计算，合模全程导柱与导套的配合长度不低于导柱直径的1.5倍，保证合模过程中型腔不会出现错位偏移。模具侧面预留的排气槽间隙控制在0.08-0.12mm之间，既可以在金属液充型时快速排出型腔内的空气，避免铸件出现气孔缺陷，又不会导致金属液溢出形成飞边，减少后续铸件清理的工作量。

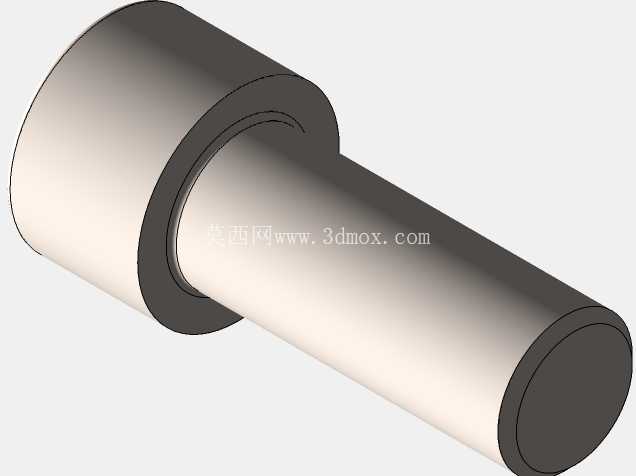

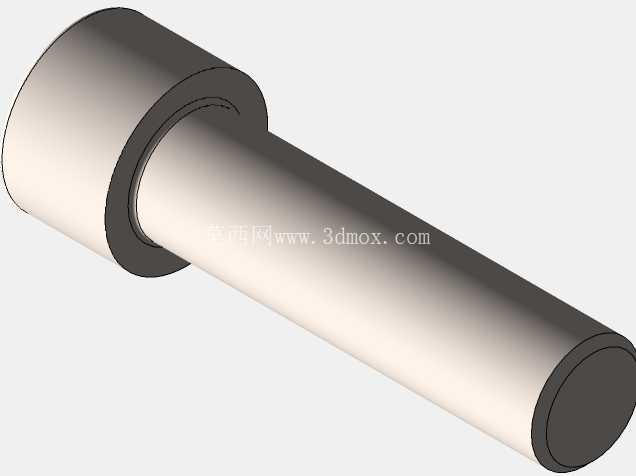

整套模具的标准件全部采用hasco规格组件，包括导柱导套、复位弹簧、内六角紧固螺栓、浇口套等部件，在模具维护更换易损件时，可以直接采购对应规格的标准件快速替换，无需单独测绘加工，大幅缩短停机维护时间。浇口套设置在上模座中心位置，进料口角度匹配压铸机压射室的对接尺寸，金属液从浇口套进入后通过分流道均匀分配到型腔各个区域，分流道的截面采用梯形设计，相比圆形截面加工难度更低，同时金属液在流道内的热量损失更小，充型过程更加平稳。下模座侧面预留的顶出杆让位缺口，适配压铸机的机械顶出机构，顶出位置对应铸件的非外观面，顶出过程中不会在铸件表面留下明显顶痕，保证铸件外观质量。

在结构设计过程中，充分考虑了模具的冷却需求，上下模座内部都预留了冷却水道安装空间，可根据铸件的具体材质和成型工艺参数，布置循环冷却水路，通过控制冷却水的流量和温度，调节模具不同区域的温度场分布，减少铸件因冷却不均产生的变形缺陷，同时缩短铸件冷却定型时间，提升单批次生产效率。上下模的合模定位除了中心导柱之外，还在型腔周边增设了两个锥形定位锁，合模末端锥形定位锁提前导入，进一步精确定位上下模的相对位置，抵消连续生产过程中导柱磨损带来的定位间隙，保证铸件尺寸精度的稳定性。模具的脱料板行程通过限位螺钉进行硬限位，避免开模行程过大导致弹簧过度拉伸失效，同时也防止脱料板与上模座发生碰撞损坏模具部件。
