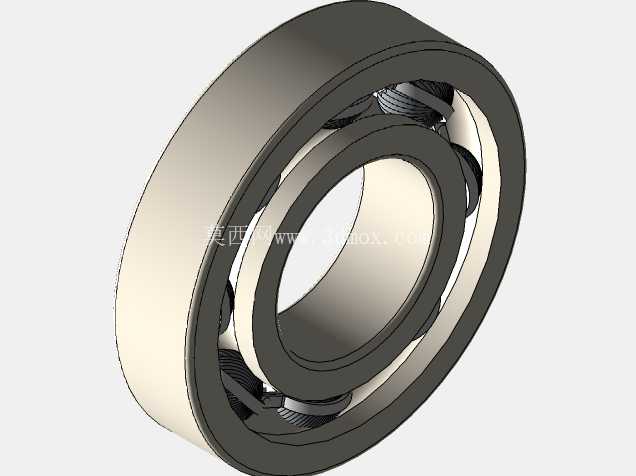

FAG6314深沟球滚柱轴承结构设计

　　在各类旋转类机械设备的传动系统中，支撑旋转轴系、降低轴系运转摩擦阻力、约束轴系径向与轴向窜动的核心基础部件，就是滚动轴承。本次呈现的FAG6314型号滚柱轴承，属于深沟型滚动轴承范畴，是工业场景中应用覆盖面极广的一类标准支撑件，从普通的三相异步电机输出端、中小型减速机的输入输出轴位，到离心泵的叶轮支撑端、皮带输送机的托辊辊筒内部，甚至是普通金属切削机床的进给轴辅助支撑位，都能见到同规格轴承的应用身影。这类轴承的核心功能，是在轴与轴承座之间建立低摩擦的滚动摩擦副，替代传统的滑动摩擦结构，大幅降低轴系运转过程中的功率损耗，同时通过自身的刚性结构，将轴系运转过程中产生的径向载荷、少量双向轴向载荷平稳传递到轴承座上，保证轴系的旋转精度始终维持在设计允许的公差范围内。

　　从结构设计逻辑来看，这款轴承采用了最经典的深沟球轴承构型思路，由内圈、外圈、滚动体、保持架四个核心部分组成：内圈与旋转轴采用过盈配合安装，随轴同步旋转，内圈外侧加工有与滚动体曲率匹配的弧形滚道；外圈与设备的轴承座孔采用过渡或小间隙配合，通常保持固定状态，内侧同样加工有对应曲率的滚道，为滚动体提供平滑的滚动轨道；滚动体采用圆柱形滚柱构型，相比同内径的钢球滚动体，圆柱滚柱与滚道的接触形式为线接触，能够承受更大的径向载荷，抗冲击载荷的能力也更优异，适合存在中等冲击的重载传动场景；保持架采用冲压钢质结构，均匀分隔每一颗滚柱，避免滚动体在运转过程中相互接触摩擦，同时引导滚动体在滚道内均匀分布，优化轴承内部的载荷分配状态，降低运转过程中的振动与噪声。

　　从安装边界尺寸来看，这款轴承的外径为150毫米，内孔直径为75毫米，整体宽度为35毫米，属于63系列深沟轴承的标准尺寸规格，安装时需要严格匹配轴颈的加工公差与轴承座孔的加工公差，通常轴颈的公差带选用k6或者m6，轴承座孔的公差带选用H7或者J7，保证配合松紧度处于合理区间：过盈量过大容易导致轴承安装后内部游隙过小，运转过程中出现发热抱死的问题；间隙过大则会导致轴系旋转精度下降，运转过程中出现异常振动，缩短轴承的实际使用寿命。在实际选型应用过程中，这类轴承的适用转速区间也有明确的边界，在脂润滑状态下，极限转速可以达到每分钟数千转，能够满足绝大多数通用工业设备的转速需求，如果采用油润滑的方式，极限转速还能进一步提升。设计建模过程中，需要严格把控滚道的曲率半径参数，滚道曲率通常取滚动体直径的0.515到0.52倍，既保证滚动体与滚道有足够的接触面积来分散载荷，又避免曲率过小导致滚动体运转过程中卡滞；同时要合理设计保持架的兜孔间隙，兜孔与滚动体之间保留0.2到0.5毫米的间隙，保证滚动体能够在兜孔内自由转动，同时不会出现过大的窜动。另外，轴承的倒角尺寸也需要符合标准规范，内圈与外圈的安装倒角通常为2毫米，既能够避免安装时锐边划伤轴颈或者座孔的配合面，也能保证轴承安装到位后与轴肩、座孔挡边紧密贴合，不会出现轴向窜动的间隙。

　　在设备维护场景中，这类轴承的安装通常采用热装或者压装的方式，禁止直接敲击轴承外圈或者滚动体，避免滚道表面出现压痕，导致轴承运转过程中出现噪声甚至提前失效；日常运维过程中需要按照工况周期补充润滑脂，润滑脂的填充量通常控制在轴承内部空腔的三分之一到二分之一，填充过多反而会导致轴承运转过程中发热，温度异常升高。从结构可靠性角度来看，这款轴承的密封形式如果是开式结构，通常需要在轴承外侧配套设计密封端盖，防止外界的粉尘、切削液、水汽等杂质进入轴承内部，破坏滚道与滚动体的表面光洁度，一旦杂质进入滚道，会在滚道表面形成磨粒磨损，快速降低轴承的旋转精度，最终导致轴承卡滞失效。
