工业级钢丝钳结构设计三维数模

　　日常设备运维、五金装配、电子元器件加工、线材裁切等场景中，钢丝钳是出现频率最高的手动夹持类工具之一，其结构合理性直接决定作业效率与操作安全性，本次设计的钳体结构围绕多场景作业的实际需求展开，兼顾夹持稳定性、剪切耐用性与长时间握持的操作舒适度。从实际使用场景来看，这类钳具需要覆盖三类核心作业需求：一是对直径4mm以内的硬态金属线材进行剪切，二是对厚度2mm以内的薄金属板材进行弯折夹持，三是对小型五金零件进行夹持定位，配合完成装配、拧动等操作，因此结构设计上需要同时满足刃口剪切强度、钳口夹持摩擦力、钳体抗扭刚度三方面的性能要求。

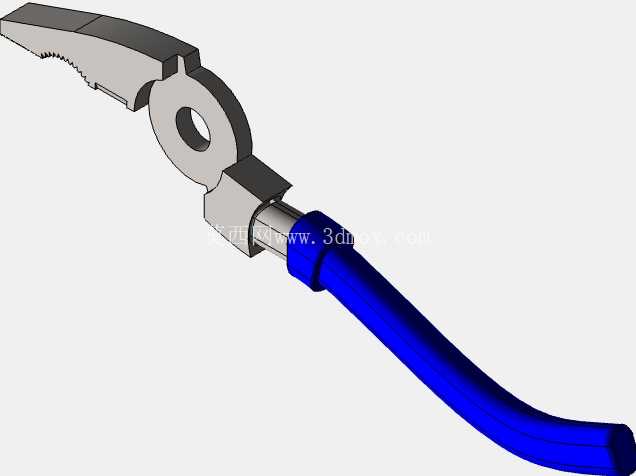

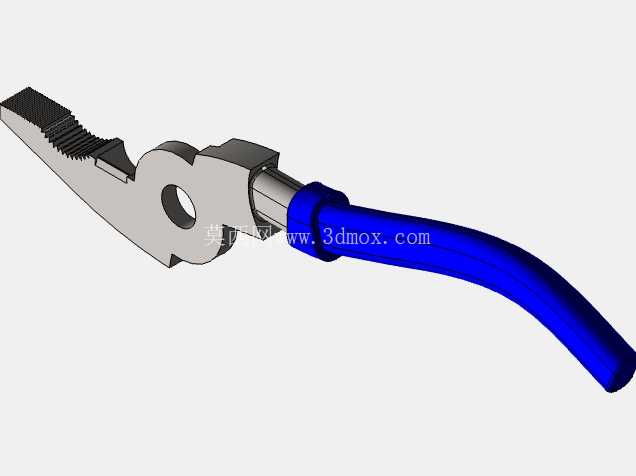

　　设计过程中首先确定钳体的铰接支点位置，支点距离钳口刃部的长度与距离握柄末端的长度比例控制在1:3.2，这个杠杆比例经过多轮验证，既能够保证剪切硬线材时不需要施加过大的握力，也不会因为杠杆比过大导致钳体整体长度过长，影响狭小空间内的操作灵活性。钳口部分做了三段式功能分区：最前端是带细密锯齿的平夹持面，锯齿深度0.3mm，齿距1mm，夹持光滑金属零件时可以提供足够的静摩擦力，避免零件滑脱；平夹持面后侧是圆形带齿的夹线口，适配直径1mm到5mm的圆形线材、螺杆类零件，夹持时不会破坏零件表面的螺纹结构；夹线口后侧就是剪切刃口，刃口做了58度的斜角研磨，刃口贴合间隙控制在0.02mm以内，剪切软铜线、硬钢丝时都不会出现线材夹丝、切口不齐的问题。握柄部分采用弯柄人体工学设计，整体弯曲角度12度，贴合人手握持时的自然掌形，握柄表面包覆的绝缘防滑层厚度3mm，既可以满足低压带电作业的基础绝缘需求，也能在长时间握持时减少手掌局部的压力集中，降低操作疲劳感。铰接部位采用铆钉铆接结构，铆接后的钳体开合阻尼控制在1.2N·m，既不会因为阻尼过小导致钳头自由晃动，也不会因为阻尼过大导致单手握持开合费力，铆接位置的两个钳体贴合面做了0.01mm的平面度公差控制，开合过程中没有卡顿、偏摆的问题。

　　从安装边界与尺寸适配来看，整钳闭合状态下总长度200mm，属于8寸通用规格钢丝钳，最大开口宽度50mm，可以夹持最大直径48mm的圆柱形零件，握柄末端的最大展开距离160mm，适配绝大多数成年男性的手掌握持尺寸，不需要刻意张大手部就能完成全力握持施力。钳体的金属部分采用整体锻造结构设计，刃口部位做局部淬火处理，硬度达到HRC55-60，保证剪切硬线材时刃口不会卷边、崩口，钳体其余部位硬度控制在HRC35-40，保证整体的抗扭韧性，即使从1.5米高度坠落到水泥地面，也不会出现钳体断裂、变形的问题。

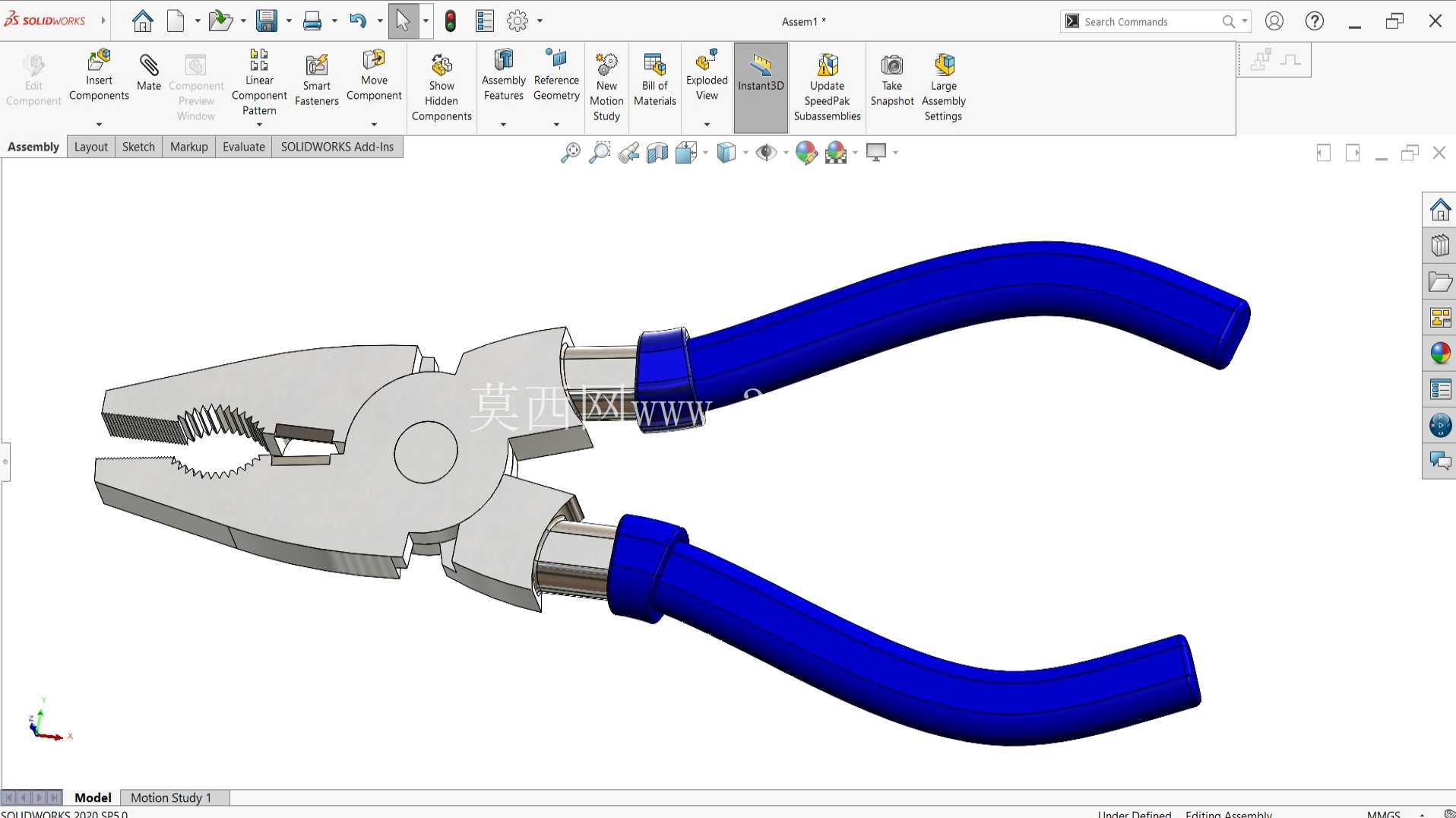

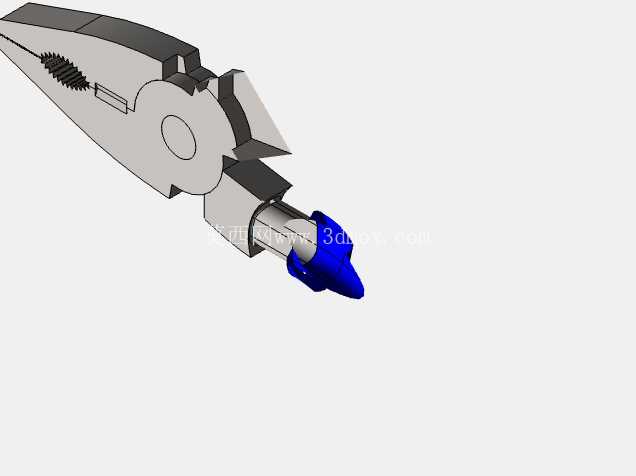

　　实际结构建模过程中，对钳体开合的运动干涉做了全行程校验，从完全闭合到最大开口的整个运动过程中，两个钳体的非配合面之间最小间隙保持在0.5mm以上，不会出现运动剐蹭，握柄的包覆层和金属钳体之间做了卡槽定位结构，长期使用也不会出现握套松脱、移位的问题。针对不同作业场景的适配性，钳头的侧面还做了小型平整面，可以配合锤子进行轻度敲击作业，满足现场临时的小零件整平、冲点需求，不需要额外携带其他工具。整个结构的所有圆角、倒角都做了圆滑处理，没有尖锐的棱角，避免操作过程中划伤手掌，钳体表面做喷砂氧化处理，既可以提升金属表面的防锈能力，也不会因为表面过于光滑导致沾油后握持打滑。
