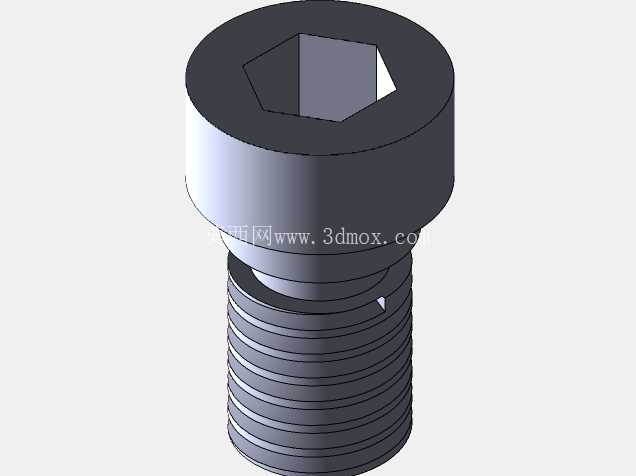

内六角圆柱头紧固螺钉三维结构设计

在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，其中内六角圆柱头螺钉凭借其独特的结构优势，在设备装配、工装夹具制作、模具组装、自动化设备搭建等场景中占据了极高的使用比例。这类螺钉的头部为规整圆柱形态，顶端开设内六角驱动槽，相较于传统外六角螺栓，它可以在沉孔内完成安装，安装后头部完全沉入工件表面以下，不会突出装配面，既能够避免突出的头部对操作人员造成剐蹭，也能让设备外表面保持平整整洁，在对外观平整度有要求、或者安装空间受限无法容纳外六角扳手回转空间的场景中，这类螺钉的适配性远高于其他类型的紧固件。

从结构设计逻辑来看，这款内六角圆柱头螺钉的头部直径与螺杆直径保持固定的比例关系，头部高度也经过标准化匹配，既保证了内六角槽有足够的深度来传递拧紧扭矩，避免拧紧过程中出现滑牙、拧秃的问题，也不会因为头部尺寸过大造成安装空间的浪费，或是头部尺寸过小导致承压能力不足，在拧紧时压伤工件表面。螺杆部分的螺纹采用标准公制三角螺纹设计，牙型角为60度，牙距匹配对应公称直径的标准粗牙规格，螺纹大径、中径、小径的公差都控制在通用紧固级别的公差范围内，能够和同规格的标准内螺纹孔实现顺畅旋合，不需要额外的适配加工。螺杆末端设计有45度倒角，既能够在旋入螺纹孔时起到导向作用，避免螺纹牙磕碰损伤，也能去除末端的锐边毛刺，防止装配过程中划伤操作人员或是工件表面。

在实际选型使用时，需要重点关注这类螺钉的安装边界尺寸：首先是头部的沉孔尺寸，沉孔的直径需要略大于螺钉头部直径，深度要大于螺钉头部的高度，才能保证螺钉安装后头部完全沉入工件表面；其次是螺纹旋合长度，针对不同材质的被连接件，旋合长度有不同的要求，比如连接钢制工件时，旋合长度不小于螺纹公称直径的1倍即可保证足够的连接强度，连接铝、塑料等软质工件时，旋合长度需要达到公称直径的1.5到2倍，才能避免螺纹滑牙导致连接失效。另外内六角驱动槽的对边尺寸是选型时需要关注的重点，必须匹配对应规格的内六角扳手，才能保证拧紧过程中扭矩均匀传递，不会因为扳手尺寸不匹配造成内六角槽的磨损，导致后续无法拆卸维护。

这类螺钉的功能特性决定了它的适用场景非常广泛，在模具装配中，它可以用来固定模具的模板、导柱导套、镶件等零部件，因为头部可以沉入模板内部，不会影响模具合模时的平面贴合度；在自动化设备的机架搭建中，它可以用来连接铝型材框架的各类连接件，安装后表面平整不会影响后续的钣金护板安装；在机床设备的零部件装配中，它可以用来固定导轨、气缸、传感器支架等部件，狭小的安装空间内只需要伸入内六角扳手就可以完成拧紧操作，不需要预留外六角扳手所需的大空间回转范围。设计这类三维模型时，需要严格遵循标准件的尺寸规范，每一个结构细节都要和实际量产的标准件保持一致，包括头部的圆角过渡、螺纹收尾的退刀结构、内六角槽的底部倒角等细节，都不能随意简化，否则导出的工程图会和实际加工需求出现偏差，也无法用于后续的装配干涉检查。很多新手建模时容易忽略螺纹收尾部分的结构，把螺纹直接做到螺杆根部，实际生产中这种结构的螺钉是无法正常旋入螺纹孔的，因为螺纹孔入口处的倒角和螺钉的螺纹收尾段需要有匹配的避让空间，才能保证螺钉可以拧紧到位。另外头部和螺杆连接的位置有微小的圆角过渡，这个结构是为了降低应力集中，避免螺钉在承受交变载荷时在头部和螺杆的连接处发生断裂，建模时这个圆角不能省略，否则后续做有限元强度分析时，连接处的应力计算结果会和实际情况出现较大偏差，无法为选型提供准确的参考依据。在装配设计中调用这类标准件模型时，还需要注意螺钉长度的选择，螺钉穿过被连接件之后，旋入内螺纹孔的长度要符合之前提到的旋合长度要求，既不能太长导致螺钉末端顶到螺纹孔底部无法拧紧，也不能太短导致旋合长度不足，连接强度达不到设计要求。
