多层板复合结构精密注塑模具设计

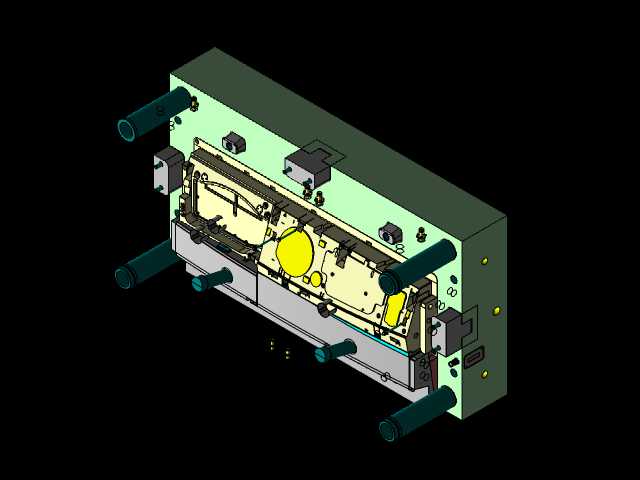

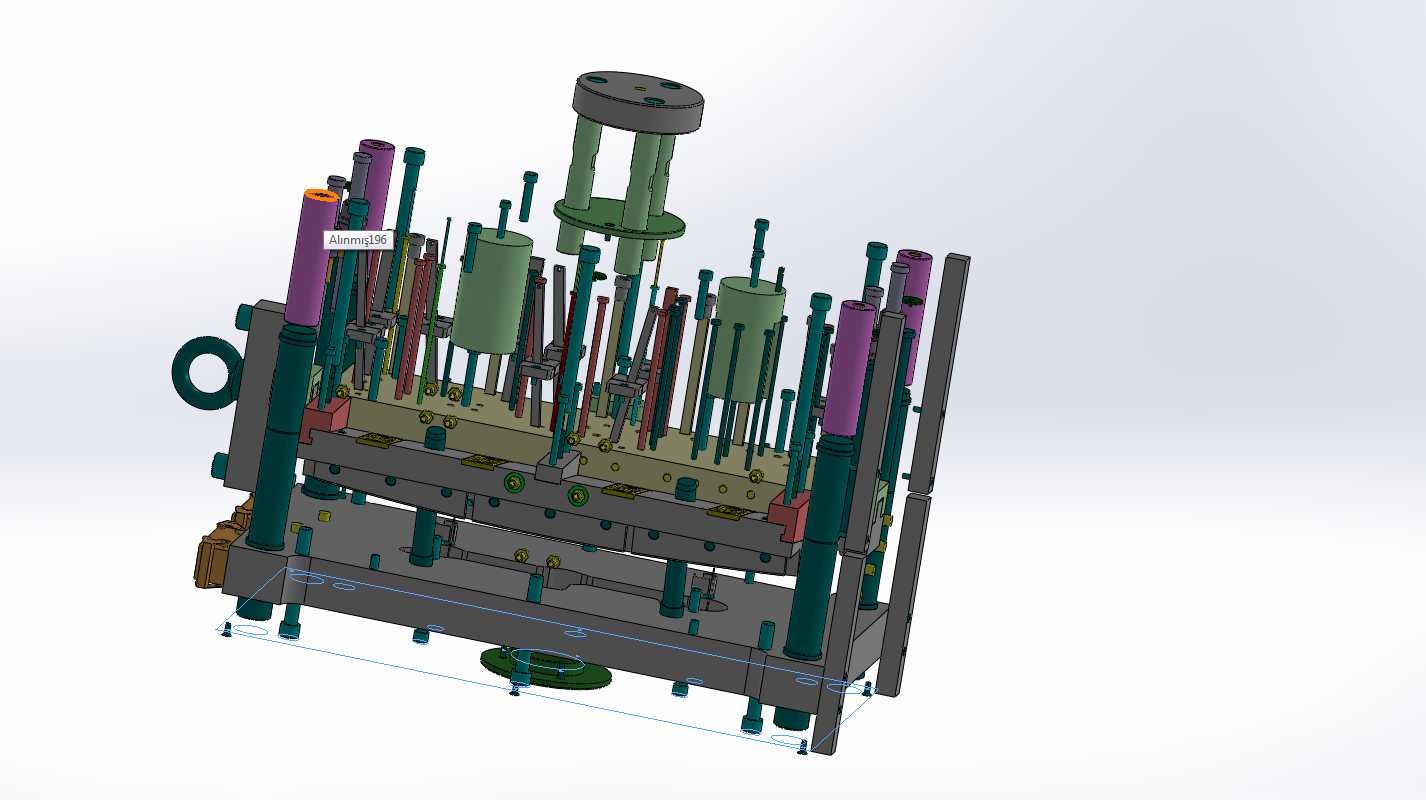

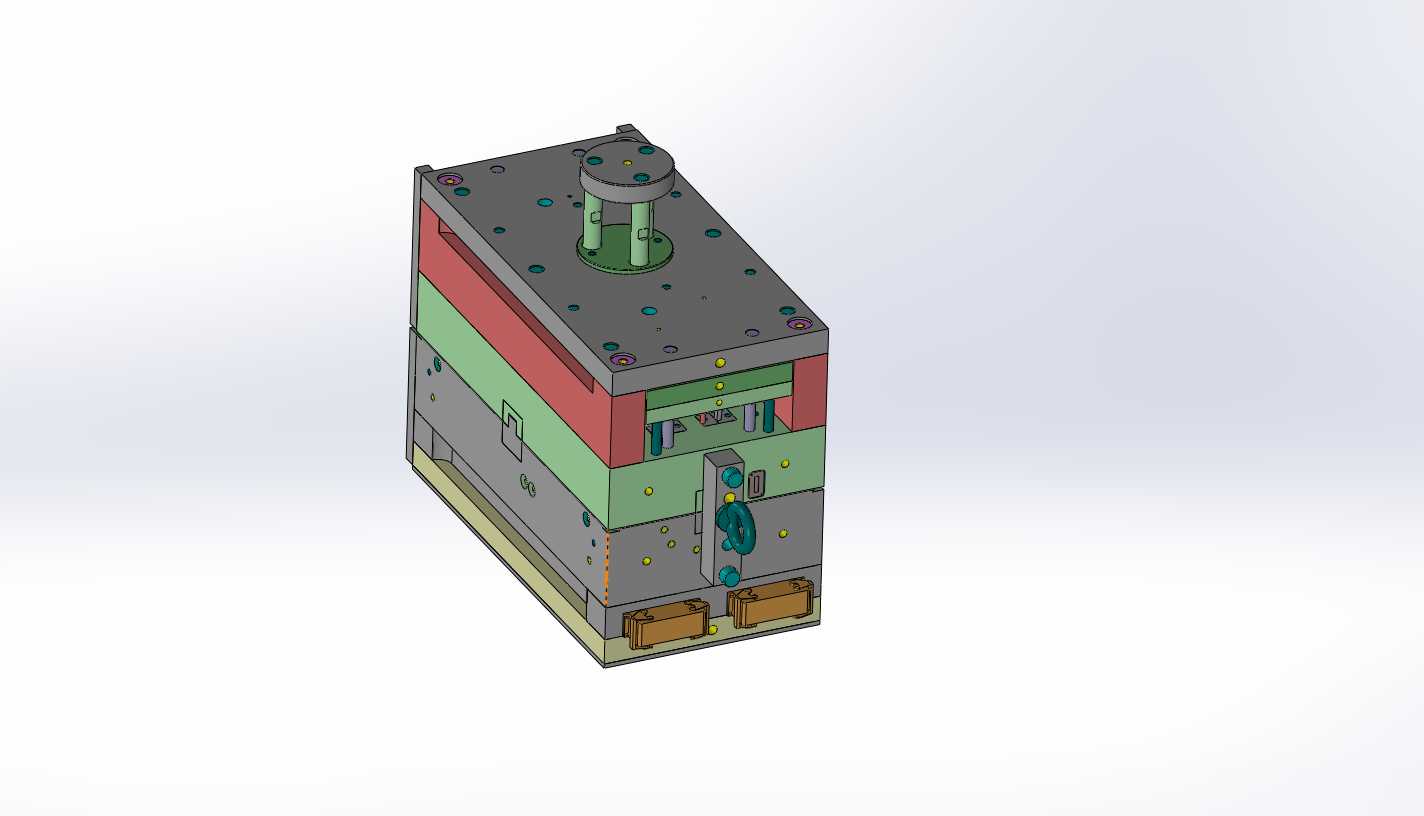

这款多层板复合结构注塑模具，主要面向中小型精密塑胶零部件的批量注塑生产场景，适配消费电子外壳、小家电结构件、汽车内饰小配件等多领域的注塑成型需求，可在常规卧式注塑机上完成装夹对接，实现连续化高效注塑作业。模具整体采用叠层式模架布局，从上至下依次设置了定模座板、流道板、定模板、动模板、支承板、顶出固定板、动模座板等多层结构，各层板件通过精密导柱导套实现合模导向，合模过程中导向组件可自动校正各板件的相对位置，避免型腔错位导致的塑件飞边、尺寸超差等问题，合模精度可控制在0.02mm以内，满足精密塑件的尺寸公差要求。模具的浇注系统采用热流道结合冷流道的复合设计，进胶点设置在塑件的非外观面区域，可有效减少浇口痕迹对塑件外观质量的影响，同时流道截面经过流体力学仿真优化，可降低熔融塑胶在充模过程中的压力损失，缩短充模时间，减少塑胶原料的浪费。冷却系统采用随形水路设计，在型腔、型芯周边均匀布置循环冷却水道，水道间距与型腔壁的距离经过热传导仿真计算，可保证模温均匀分布，将塑件冷却定型时间缩短30%左右，有效提升单批次生产效率，同时避免因冷却不均导致的塑件翘曲变形问题。顶出机构采用双顶板驱动的顶针、顶块组合顶出方式，顶出力分布均匀，可避免顶出过程中塑件出现顶白、变形等缺陷，顶出行程经过精准计算，可保证塑件完全脱离型芯区域，方便机械手取件，适配自动化生产流水线的作业需求。模具的安装边界充分考虑了常规注塑机的装夹尺寸，模座板上设置了标准的U型装夹槽与定位环接口，可快速完成与注塑机的定位装夹，无需额外制作转接工装，上下模的开模行程经过匹配设计，可适配不同吨位的卧式注塑机的开模参数要求，模具侧面还设置了标准的锁模块与吊装孔，方便模具的转运、吊装与存放，日常维护时可快速拆分各层板件，对型腔、型芯、顶出组件进行清洁与检修，降低维护成本与停机时间。
