迷你汽车保险杠注塑成型模具结构设计

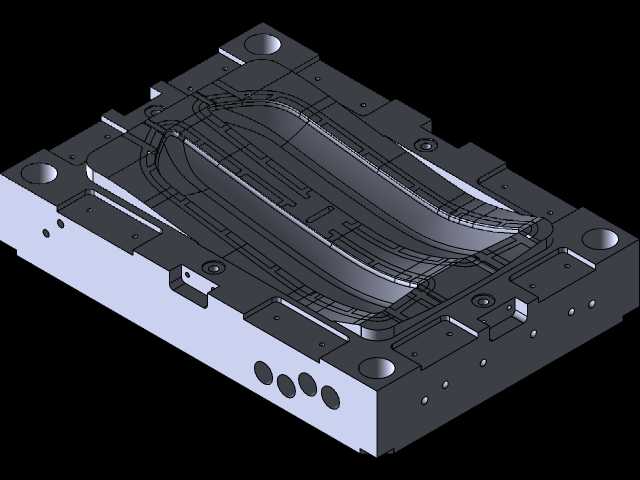

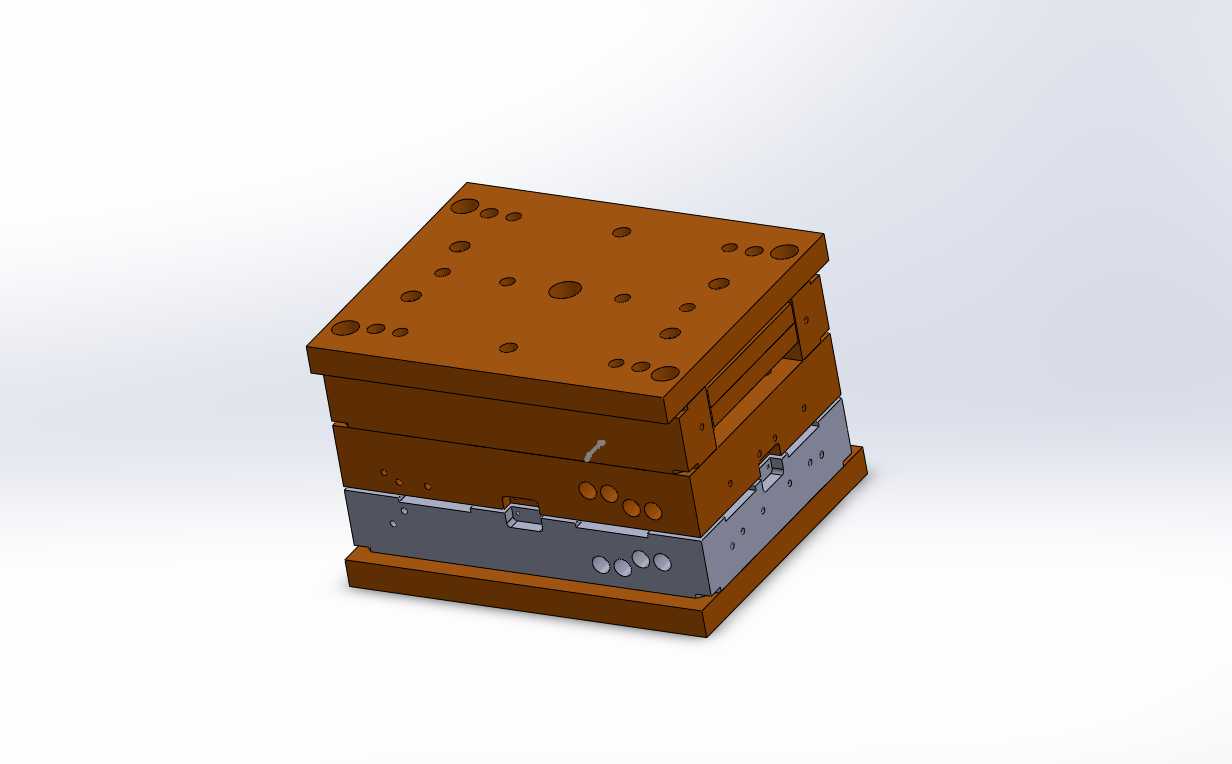

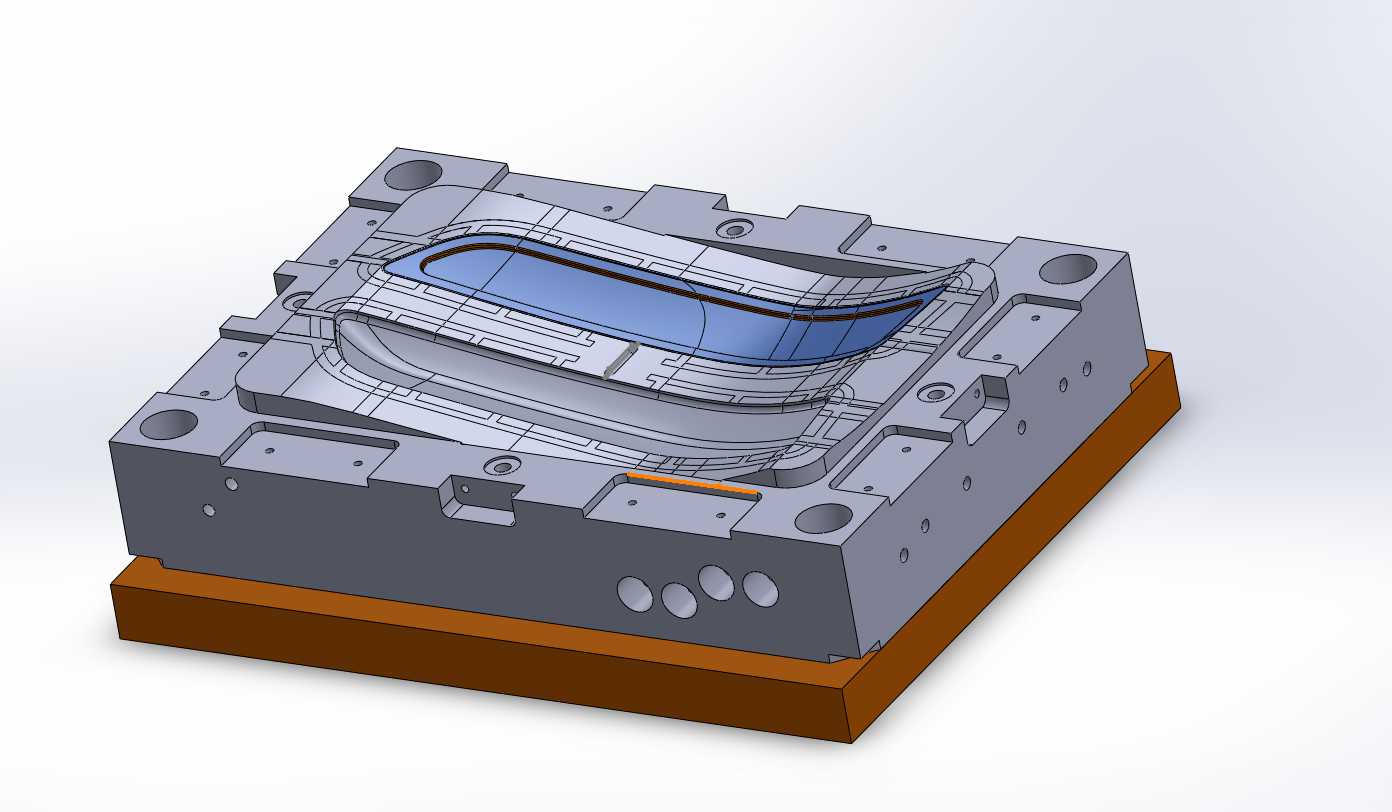

这套模具针对微型代步车辆的前保险杠部件开发，核心服务于低速新能源代步车、迷你改装车型的外饰件生产场景，适配小批量定制化汽配生产的注塑加工需求，能够在常规卧式注塑机上完成保险杠本体的一体成型作业，省去后续多件拼接的工序，大幅提升小型汽配生产的加工效率。模具整体采用上下模分体式结构，下模通过厚重的模座提供稳定的支撑基准，模架四周均匀布置定位销孔与安装螺孔，能够直接适配行业通用规格的注塑机工作台安装边界，安装时无需额外定制转接板，可快速完成机台装夹定位。型腔部分完全贴合迷你保险杠的流线型外轮廓设计，型面经过精细化的曲面拟合，完整还原保险杠的弧度、翻边以及局部安装卡扣的成型位，注塑成型后工件表面无明显合模线，能够直接满足外饰件的外观质量要求，减少后续打磨抛光的人工成本。设计过程中充分考虑了迷你保险杠的薄壁结构特性，在型腔周边均匀布置冷却水道接口，能够在注塑保压阶段实现型面的均匀降温，避免工件出现翘曲、缩痕等成型缺陷，同时在模架侧边预留顶出机构的安装位，开模后可通过顶杆平稳将成型后的保险杠从型腔中顶出，不会对工件表面造成顶伤。模具的导向结构采用四角导柱导套配合设计，合模时能够实现上下模的精准对位，合模精度控制在0.02mm以内，有效避免长期生产过程中出现型腔错位的问题，延长模具的整体使用寿命。针对保险杠的安装卡扣等细小结构，模具在对应位置设计了独立的镶件结构，后续生产中如果出现局部磨损，只需更换对应镶件即可快速恢复生产，无需整体返修型腔，大幅降低模具的维护成本。整套模具的成型周期控制在合理区间，能够满足小型汽配厂日常批量生产的产能需求，成型后的保险杠部件可直接进入后续的喷涂、装配工序，适配迷你车型的整车组装流程。
