内燃机分体式连杆结构三维数模

项目分类:铸造模 发布时间:2026-05-21 ID:1150870
  • 内燃机分体式连杆结构三维数模
  • 内燃机分体式连杆结构三维数模

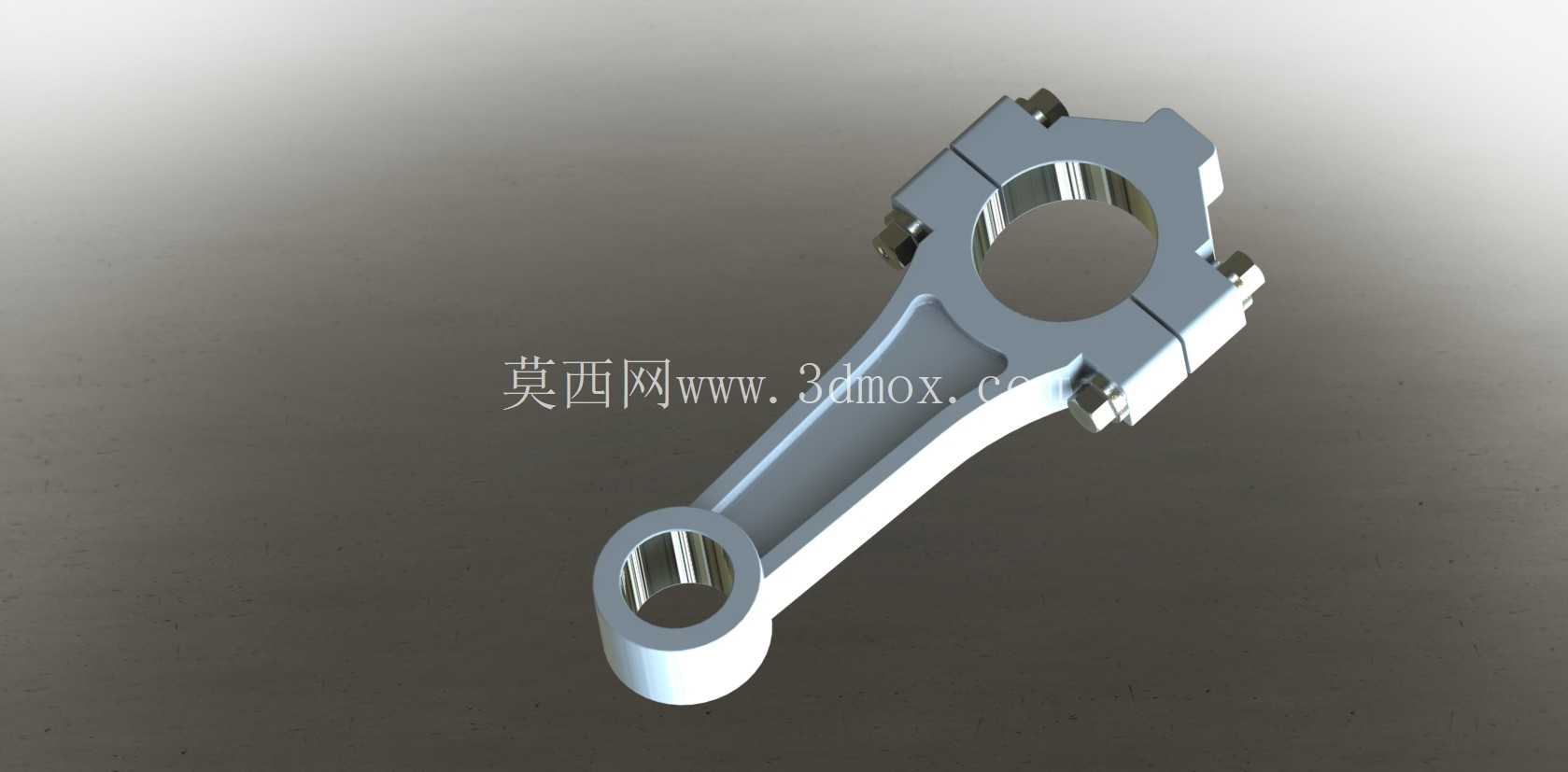

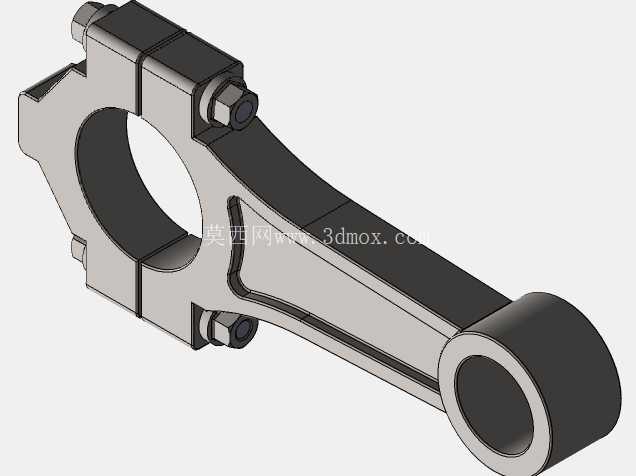

  本次呈现的分体式连杆结构,是往复式动力机械中承担动力传递的核心受力构件,广泛适配小排量通用汽油机、单缸柴油机以及部分小型空压机的曲柄连杆机构,在动力输出路径中衔接活塞组件与曲轴,将活塞承受的燃气爆发压力转化为曲轴的旋转扭矩,是决定动力设备运行可靠性、机械效率与服役寿命的关键零件。从结构设计逻辑来看,该连杆采用平切口分体式大头设计,大头端通过两组对称布置的螺栓实现连杆盖与杆身的锁紧,这种结构选择主要针对小缸径动力设备的装配需求——平切口结构的加工工艺性更优,连杆盖与杆身的结合面采用平面配合,加工时可一次装夹完成结合面精铣、螺栓孔铰制,同轴度精度更容易控制,同时装配过程中无需额外的定位止口调整,适合批量生产的工艺路线。

  小头端采用整体式圆环结构,设计时预留了活塞销的安装间隙,内壁预留了衬套压装的余量空间,实际生产中会在小头孔内压入锡青铜衬套,降低活塞销与连杆小头的摩擦磨损,衬套上会开设油孔与杆身的油道连通,保证压力润滑的油路通畅。杆身部分采用变截面工字形结构,这种截面设计是在长期工程实践中优化而来的:在满足连杆承受交变拉压载荷、纵向弯曲载荷的强度前提下,尽可能去除非受力区域的材料,降低连杆自身的往复运动惯性力,减少曲轴运转过程中的不平衡量,降低整机的振动水平。工字形截面的过渡圆角经过反复校核,避免应力集中导致的疲劳断裂,尤其是大小头与杆身的衔接位置,采用大圆弧平滑过渡,分散燃气爆发瞬间的冲击载荷。从安装边界尺寸来看,小头孔的内径尺寸匹配对应排量机型的活塞销外径,装配时活塞销可穿过活塞销座与连杆小头孔,通过活塞销卡环实现轴向定位,避免活塞销轴向窜动刮伤气缸壁;大头孔的内径尺寸匹配对应曲轴的连杆轴颈直径,装配时连杆盖扣合在连杆轴颈上,按照规定扭矩拧紧连杆螺栓后,大头孔的圆度、圆柱度公差需要控制在0.005mm以内,避免轴瓦装配后出现偏磨,导致润滑失效、烧瓦抱轴等故障。

  在实际工况中,连杆需要承受每秒数十次的交变载荷:做功行程中活塞顶部受到的燃气压力最高可达数十兆帕,这个力通过活塞销传递到连杆小头,再通过杆身传递到大头,驱动曲轴旋转;进气行程中连杆又会受到活塞往复运动产生的拉伸惯性力,尤其是高转速工况下,惯性力的幅值会成倍增加,因此设计时对杆身的疲劳强度、螺栓的预紧力控制都有严格要求。连杆螺栓采用高强度合金结构钢制造,预紧力需要按照工艺要求分三次拧紧,避免预紧力不足导致连杆盖松脱,或是预紧力过大导致螺栓屈服断裂。

  在铸造工艺层面,这类连杆毛坯采用模锻成型后再进行机加工,部分小功率机型也会采用球墨铸铁铸造毛坯,材料的金相组织需要控制珠光体占比,保证足够的强度与韧性,毛坯成型后需要进行抛丸处理消除表面应力,再通过探伤检查内部是否存在砂眼、缩松等铸造缺陷,避免零件在服役过程中出现断裂故障。建模过程中,对大小头的同轴度、结合面的平面度、螺栓孔的位置度都做了严格的参数化约束,可直接用于后续的工程图生成、有限元受力仿真以及铸造模具的设计参考,结构细节上还原了连杆大头的定位槽、杆身的油道开孔、小头的衬套压装倒角等工艺特征,能够满足结构设计评审、装配干涉检查、教学演示等不同场景的使用需求。
