T形三通管材注塑成型模具结构设计

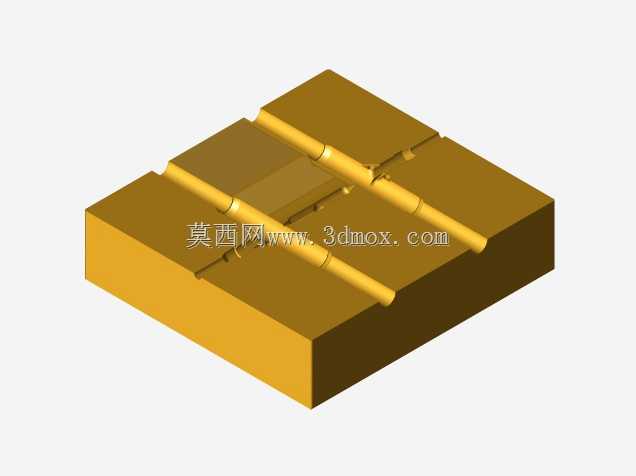

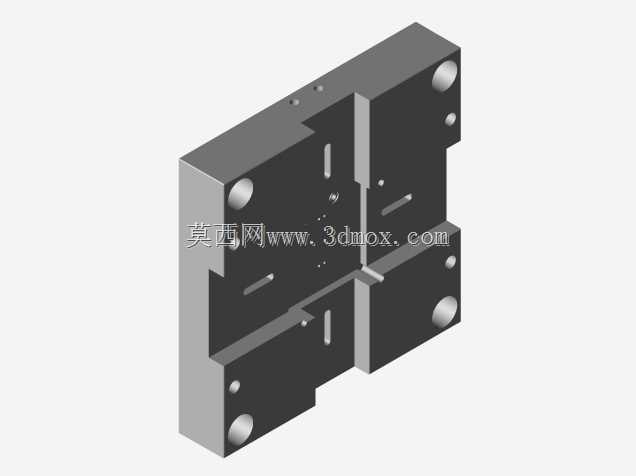

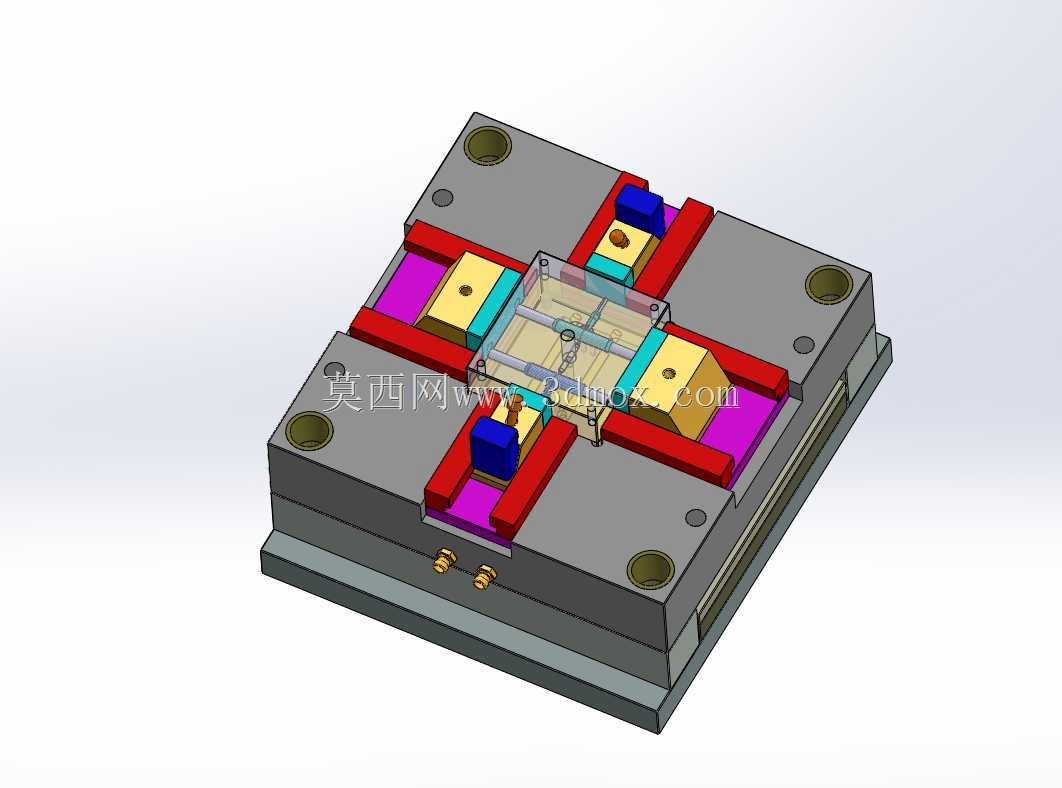

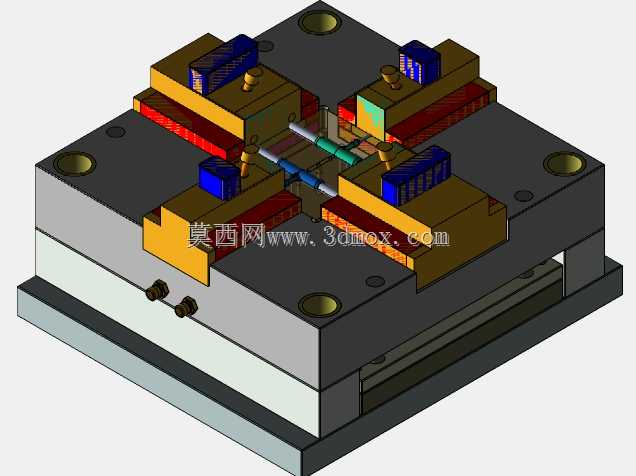

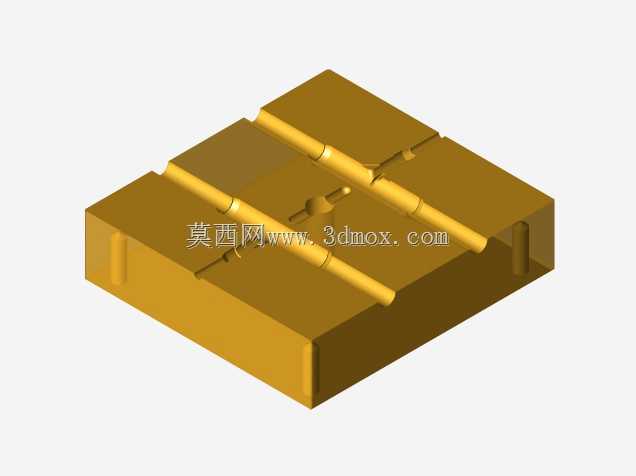

这套模具针对T形三通类塑料管材的批量注塑成型需求开发，核心应用于给排水管路、气动流体输送管路、家装穿线管路等领域的塑料接头生产环节，适配PP、PE、ABS等常用热塑性塑料的成型加工。从结构布局来看，模具采用四向侧抽芯的整体排布逻辑，对应T形管三个轴向的通孔结构与端部连接特征，四个方向的滑块组件分别承担不同方位的型面成型与抽芯脱模动作，避免成型后管件出现粘模、型面拉伤的问题。模架选用标准非标定制的三板式结构基础，上下模座的安装孔位按照常用注塑机的装模尺寸匹配设计，安装边界预留了足够的压板锁紧空间，模架整体厚度适配160-250吨锁模力规格的卧式注塑机安装要求，无需额外加装过渡垫板即可直接上机装夹。设计过程中重点考量了T形管交汇区域的熔接痕控制问题，浇口开设在三个管路交汇的中心位置，熔体从中心向三个管段同时充模，能够有效缩短熔体流动行程，降低充模压力损失，同时减少交汇区域的熔接痕强度缺陷。冷却回路采用随形排布设计，在四个侧抽芯滑块内部与定模型腔位置均设置了循环冷却水道，进出水接口布置在模架底部侧方，避免与抽芯动作、注塑机管路产生干涉，能够保证成型周期内模温均匀分布，控制管件成型后的收缩变形量在尺寸公差允许范围内。侧抽芯机构采用斜导柱驱动的结构形式，滑块与导轨的配合面做了耐磨处理，每个滑块端部都设置了定位锁紧结构，合模状态下能够承受注塑过程中的型腔内压力，避免滑块移位导致的管件飞边、尺寸超差问题。顶出机构采用顶板顶出的均匀施力方式，顶出位置对应管件的加强筋与端部边缘位置，避免顶出力集中导致的管件顶白、变形缺陷。整套模具的分型面贴合T形管的外轮廓分型，合模面的贴合精度控制在0.02mm以内，能够有效减少合模溢料的问题，生产过程中可实现全自动连续生产，开模后抽芯、顶出动作依次完成，无需人工辅助取件即可进入下一个成型循环，适配大批量管材接头的生产需求。
