Nema17规格步进电机安装固定板设计

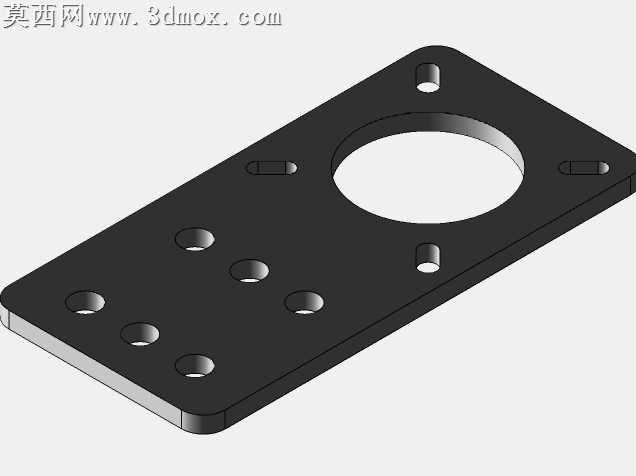

本作品为适配Nema17规格步进电机的安装固定板三维设计，建模阶段采用参数化设计思路，以电机官方安装孔位参数为核心基准，先绘制板件基础轮廓，将板件四角做圆角过渡处理，避免锐边带来的安装划伤风险，同时降低板件边角应力集中系数。板件主体采用矩形平板结构，厚度根据常规电机安装的承重需求设定，中心位置开设大尺寸圆形通孔，孔径与Nema17电机前端输出轴端的止口尺寸完全匹配，保证电机安装后输出轴可无阻碍穿过板件，同时止口配合可实现电机的初步定位，减少安装时的对位调整工作量。围绕中心通孔，对称布置多组安装孔位：其中靠近中心区域的四个沉头孔为电机主体固定孔，孔位间距严格遵循Nema17电机的标准安装孔距，沉头深度适配对应规格的内六角螺丝头部尺寸，保证螺丝安装后头部完全沉入板件平面，无凸起干涉；板件外侧区域排布的多组通孔为板件自身的设备安装固定孔，部分孔位设计为长条形腰型孔，可在安装时提供一定的位置调整余量，适配不同机架的安装孔位偏差，降低安装对位难度。材质设定上，模型默认赋予黑色阳极氧化铝合金材质，渲染时调整材质粗糙度参数模拟哑光氧化层质感，同时对孔位边缘、板件棱边做微小倒角处理，还原真实机加工零件的边缘细节，避免建模时的尖锐直角不符合实际加工工艺。设计过程中充分考虑零件的加工工艺性，所有孔位均为垂直于板面的直孔，无复杂斜孔或异形内腔结构，可直接通过数控铣削或激光切割工艺完成加工，无需特殊工装夹具；板件整体无多余冗余结构，在保证安装强度的前提下尽可能缩小板件整体尺寸，减少材料占用，适配小型自动化设备、桌面级数控装置、3D打印设备等紧凑安装空间的使用需求。建模完成后对所有孔位的同轴度、孔间距做参数校验，确保各安装尺寸符合公差要求，避免实际安装时出现孔位错位无法装配的问题，同时对板件受力区域做结构强度模拟验证，保证在电机运行产生的振动载荷下板件不会出现形变，维持电机安装位置的稳定性，保障传动精度。
