适配MGN12H滑架的3D打印机铝加热床支撑板

这款3mm厚度的铝制支撑板，是桌面级FDM 3D打印机加热床组件的核心承载结构件，专门适配搭载MGN12H直线滑架的Anet 8系列机型，在整机热端运动系统中承担承托加热床、保障成型平面度、传导分散热应力的关键作用。日常桌面级3D打印作业中，加热床需要长期在60-110℃的温度区间循环升降温，同时要承受打印平台玻璃、PEI贴膜、打印模型的叠加重量，还要跟随Y轴滑架做高频往复运动，普通薄钢板或亚克力支撑板长期使用后容易出现受热翘曲、运动震颤的问题，直接导致首层打印附着力不足、模型层纹错位、尺寸精度超差等常见故障，这款铝制支撑板的设计正是针对这些实际使用痛点做了针对性优化。

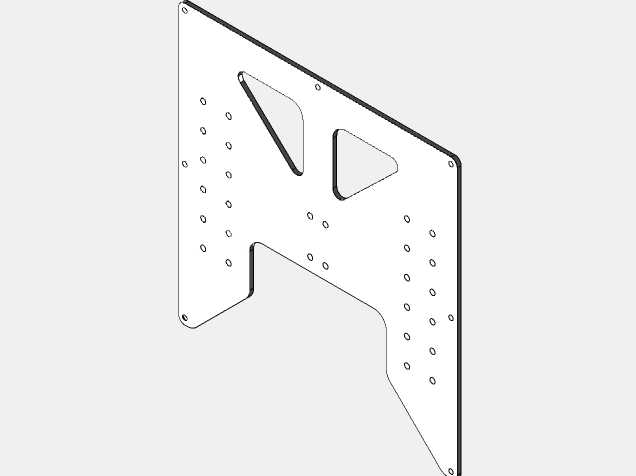

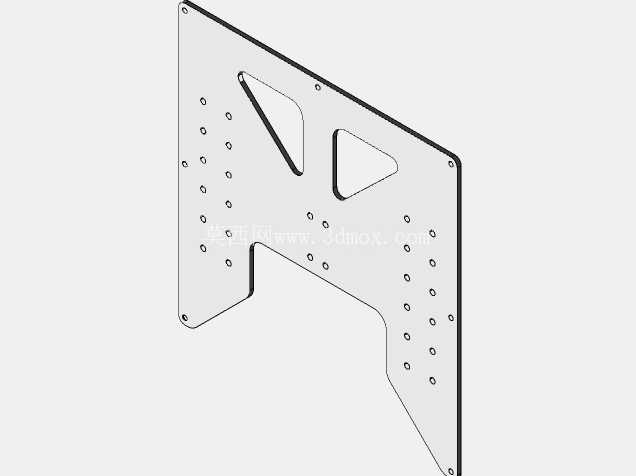

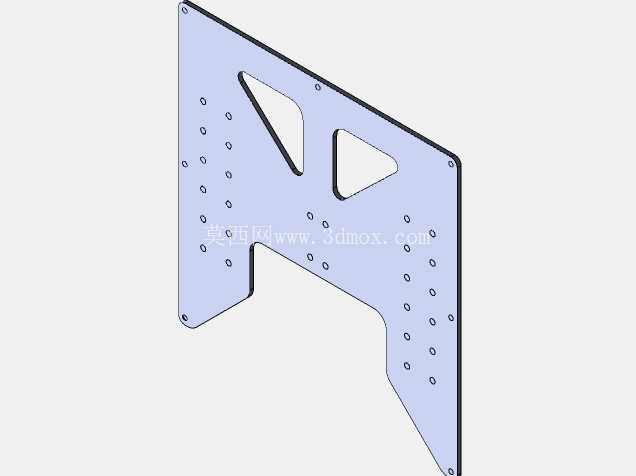

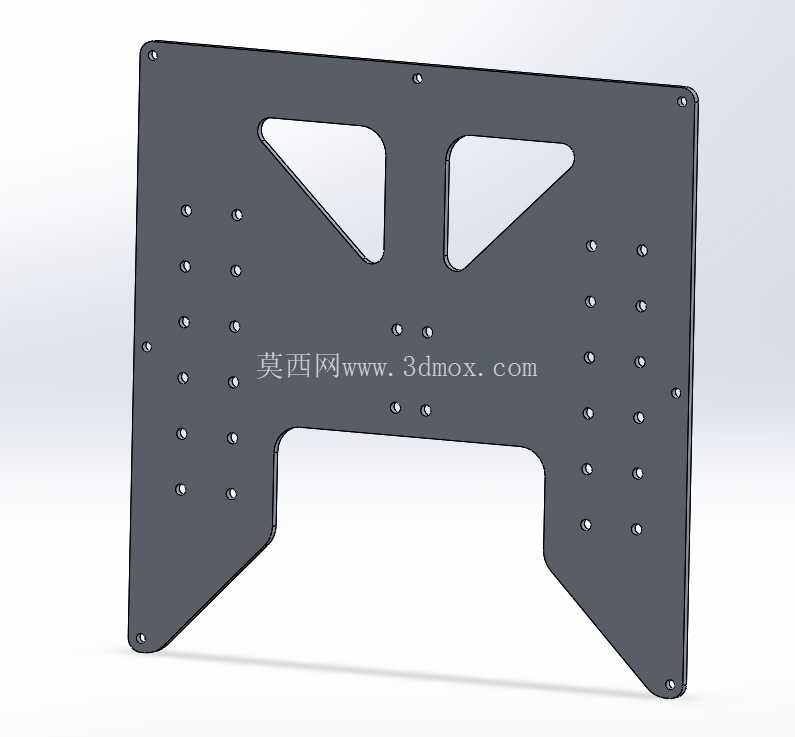

从结构设计逻辑来看，整体采用对称式异形轮廓，底部做了内凹避让缺口，刚好留出MGN12H滑架的安装与运动空间，避免Y轴往复运动时滑架、同步带轮与支撑板发生运动干涉。板身分布的多组安装孔位做了等距阵列排布，分别对应加热床固定孔、滑架连接孔、平台调平组件安装孔，孔位公差控制在±0.1mm范围内，安装时不需要二次扩孔或修锉，能直接匹配标准件的安装尺寸，减少装配调试的工作量。板身上部开设的两个三角形减重孔，并非单纯为了减重做的装饰性设计，一方面是通过镂空结构减少铝板受热后的热膨胀累积量，降低高温下板身的翘曲变形量，另一方面也能加快加热床背部的空气对流，减少热量向Y轴滑架、同步带等不耐热部件传导，延长传动部件的使用寿命。

安装边界层面，板身四周的安装孔位中心距完全匹配Anet 8机型的原有Y轴滑架安装位，替换原有支撑板时不需要改动机身其他结构，直接拆装固定螺丝即可完成更换，适配性极强。3mm的板材厚度经过刚度校核，在120℃的工作温度下，板身平面度变形量可以控制在0.2mm以内，完全满足PLA、ABS、PETG等常见耗材的打印平面度要求，不需要额外做加固处理。板身边缘做了倒角去毛刺处理，装配时不会划伤线材或操作人员，边角处的固定孔做了沉头设计，安装后螺丝头不会突出板身表面，避免顶起加热床造成平面倾斜。

实际使用场景中，这款支撑板可以有效解决原机亚克力板受热翘曲、薄钢板刚度不足导致的打印震颤问题，尤其是在长时间连续打印大尺寸模型时，稳定的平面支撑能大幅降低模型翘边、层错的概率，减少打印失败的耗材损耗。板身的镂空设计也让加热床的升温速度略有提升，背部的空气流通能减少热量在Y轴运动区域的堆积，降低同步带受热松弛的风险，延长传动系统的维护周期。对于改装MGN12H直线导轨滑架的Anet 8机型来说，这款支撑板的孔位已经提前做了适配，不需要用户自行测量打孔，大幅降低改装的难度和出错概率，是桌面级3D打印机Y轴平台升级的适配结构件。
